斜向支撑式带座铰接安装支座结构

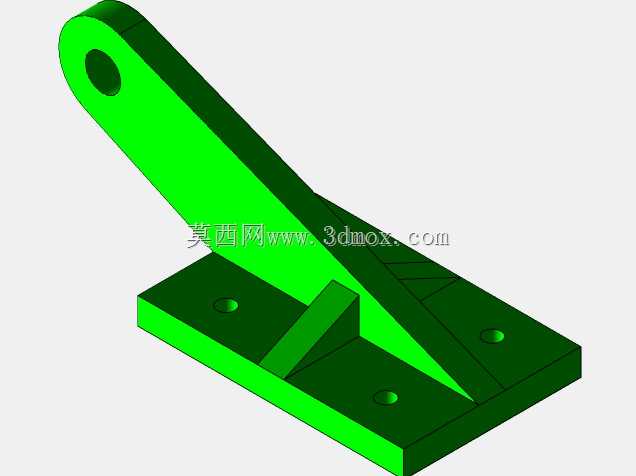

　　这类带斜向加强筋的铰接支座，在轻工输送线、小型工装夹具、户外设备支撑结构中应用十分广泛，核心作用是为带角度摆动的杆件提供稳定的根部固定基础，同时承受杆件传递来的径向载荷与部分倾覆力矩。从结构功能来看，底部方形安装板承担整个部件的基础固定作用，板上开设的四个沉头安装孔可适配对应规格的内六角螺栓，安装时螺栓头部可完全沉入板面以下，不会出现凸起干涉上部铰接部件摆动的问题，四个孔的排布间距经过载荷校核，能保证在支座承受斜向载荷时，每个螺栓受力均匀，避免单个螺栓过载出现剪切断裂的情况。上部伸出的斜向臂板端部开设铰接通孔，孔位做了圆角过渡处理，可适配对应直径的铰接销轴，臂板与底板之间设置的三角形加强筋，是整个结构的强度核心，能够有效抵消臂板受载时在根部产生的弯曲应力，避免臂板与底板连接位置出现应力集中导致的开裂变形，在长期交变载荷作用下也能保持结构尺寸稳定，不会出现铰接孔位偏移的问题。

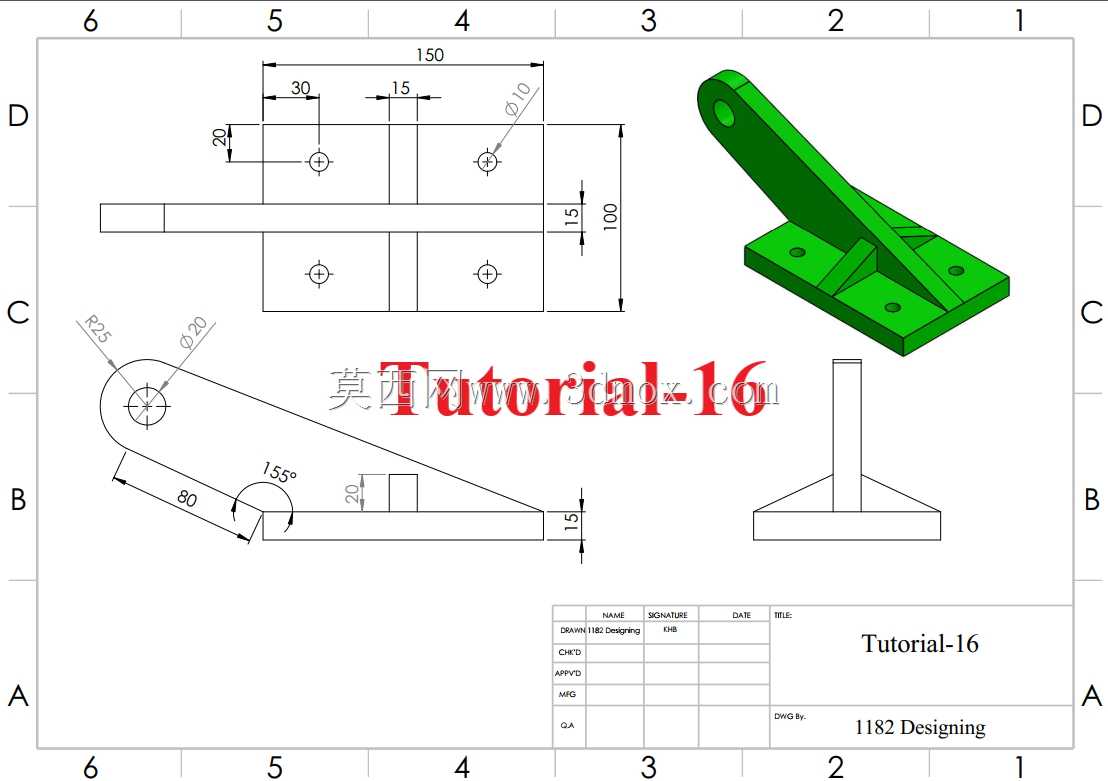

　　设计过程中首先要确认安装边界条件，底板总宽度为100mm，板厚15mm，四个安装孔的横向与纵向间距均为150mm方向上的等分排布，其中靠近臂板根部的两个孔距臂板侧边距离为30mm，上部铰接孔的中心到底板安装面的垂直高度为100mm，铰接孔直径为10mm，臂板的倾斜角度为155度，臂板上靠近铰接端的圆弧过渡半径为25mm，臂板下侧的平直段长度为80mm，端部厚度为15mm，这些尺寸参数都需要和配套的摆动杆件、安装基面的尺寸做匹配校核，避免出现安装干涉。实际选型应用时，需要先确认铰接端的载荷大小，若承受的冲击载荷较大，可适当加厚臂板与加强筋的厚度，或者更换强度更高的板材加工；若用于腐蚀环境，还需要在板材表面做镀锌或喷塑处理，提升部件的耐锈蚀能力。

　　从建模逻辑来看，这类支座的建模优先从底板轮廓开始绘制，拉伸生成基础板体后，再绘制斜向臂板的轮廓草图，注意臂板与底板的结合面要完全贴合，避免出现建模间隙导致后续工程图出图时的尺寸误差，加强筋的绘制要保证筋板两侧分别与臂板侧面、底板上表面完全相切过渡，减少应力集中点，铰接孔与安装孔的绘制要保证孔的轴线与对应板面垂直，沉头孔的深度要匹配所选螺栓的头部尺寸，保证安装后螺栓头部不突出板面。完成实体建模后还需要做简单的干涉检查，确认铰接孔穿入对应销轴后，销轴的摆动范围内没有与底板、加强筋产生碰撞的区域，同时要核算安装螺栓的长度，保证螺栓穿过底板与安装基面后有足够的螺纹啮合长度，避免连接松动。这类支座的结构形式属于典型的小载荷铰接支撑件，相比一体式铸造成型的支座，板材焊接成型的加工成本更低，生产周期更短，适合小批量设备改装、非标工装制作时选用，只要焊接过程中控制好焊接变形，保证臂板的角度公差与孔位的位置公差，完全可以满足常规工况下的使用需求。
