双圆弧槽带安装座机械支撑构件

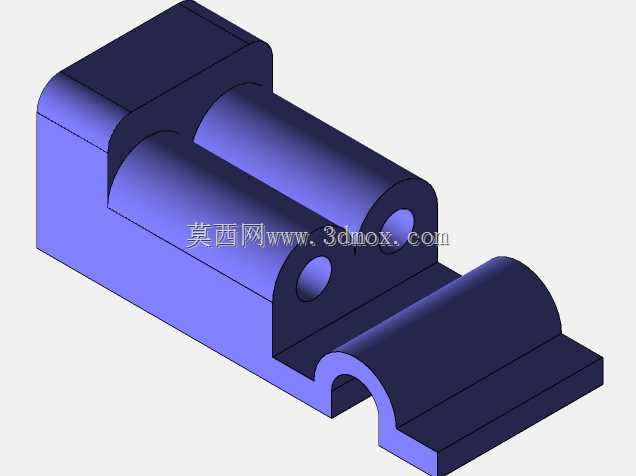

　　这类带双圆弧槽的安装支撑构件，多应用在轻工输送设备、小型自动化生产线的导向定位环节，也可作为小型工装夹具的基体承载件使用，在实际产线布局中，这类零件往往承担着轴类零件的径向定位、滑动导向以及相邻组件的连接支撑作用，不需要额外加装复杂的转接件，就能直接通过本体的安装基面与设备机架完成固定。从结构设计逻辑来看，零件主体采用一体化铣削成型的思路，左侧设置的矩形延伸段是主要的安装固定区域，该区域预留的安装孔位可适配M6规格的内六角螺栓，安装时螺栓穿过孔位与机架上的预制螺纹孔锁紧，就能保证整个构件的安装刚性，避免设备运行过程中出现共振偏移。零件中部的双圆弧槽是核心功能区域，两个圆弧槽的半径统一为R10，槽底做了R17的过渡圆弧处理，

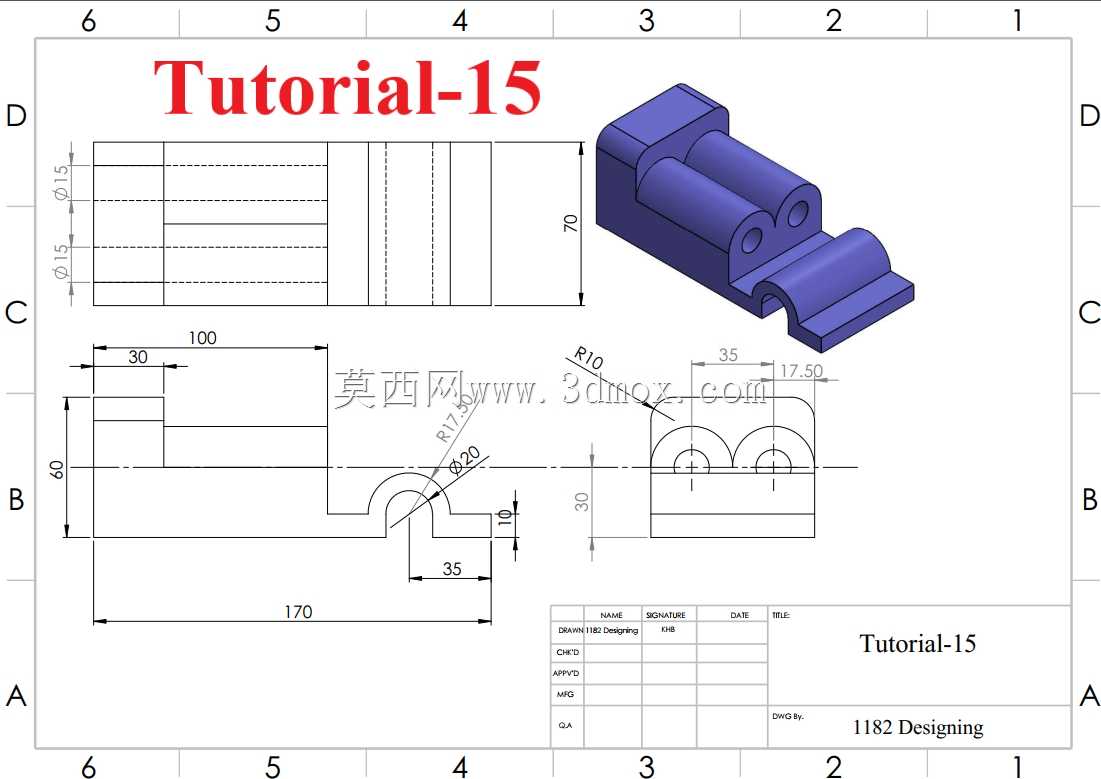

　　能够适配直径20mm的光轴做直线滑动，槽口边缘的1mm倒角既可以去除加工毛刺，也能在光轴装入时起到导向作用，避免硬装配刮伤轴表面的镀铬层。右侧延伸出的带弧度压边结构，是为了在光轴装入圆弧槽后，加装配套的弧形压盖完成轴向限位，压盖与该结构通过侧边的两个小孔用螺栓锁紧，锁紧后压盖与圆弧槽形成完整的圆形包容面，既能限制光轴的径向窜动，也不会过度挤压光轴表面影响滑动顺畅度。从尺寸边界来看，零件整体总长控制在170mm，总高度70mm，安装基面的宽度为30mm，双圆弧槽区域距离安装基面的高度为30mm，两个圆弧槽的中心距为35mm，右侧压边结构的外伸长度为17.5mm，这些尺寸参数在设计时充分考虑了小型输送线的安装空间限制，

　　不会与周边的传动轮、传感器支架产生运动干涉。在实际加工过程中，这类零件一般选用45号钢作为毛坯材料，先通过铣床完成六面的粗加工，保证各安装面的平面度公差在0.02mm以内，再通过数控铣完成圆弧槽、安装孔以及过渡曲面的精加工，最后对圆弧槽的内表面做淬火处理，硬度达到HRC40-45，提升滑动接触面的耐磨性能，延长零件的使用寿命。在设备维护环节，这类零件的更换也十分便捷，只需要松开固定螺栓和压盖螺丝，就能直接拆下磨损的构件，不需要拆解周边的其他传动组件，能够大幅缩短产线的停机维护时间。设计时特意将零件的棱边全部做了倒钝处理，避免安装维护过程中锋利的棱边划伤操作人员，同时安装基面与机架接触的位置做了0.01mm的平面度精磨处理，保证安装后构件不会出现倾斜，进而保证光轴的滑动直线度，避免光轴滑动过程中出现卡滞、磨损不均的问题。
