带吊耳槽型安装支座机械结构设计

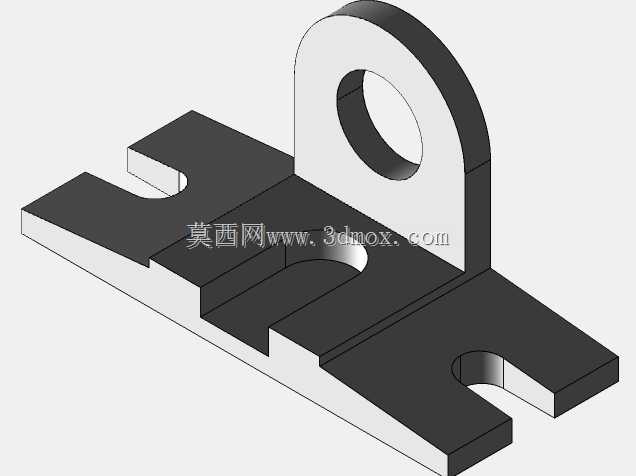

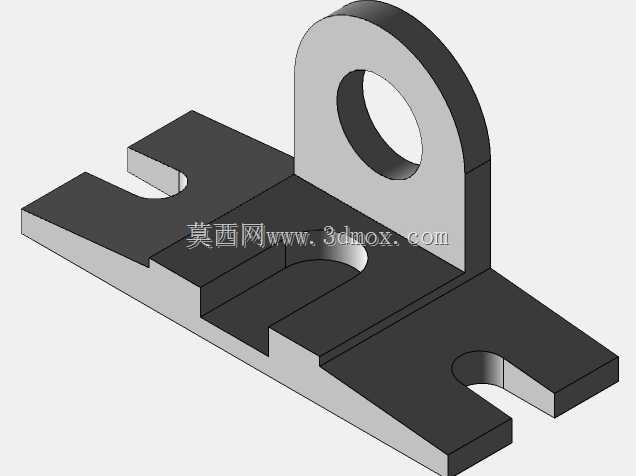

　　该零件属于设备安装连接类的承载支座构件，在各类输送线侧边安装位、小型工装台架的辅助支撑点位、轻型设备的壁挂固定场景中都有广泛应用，核心作用是为需要挂装、侧装的小型功能组件提供稳定的安装基准，同时通过自身的槽型结构实现安装位置的微调，抵消装配过程中产生的累计公差，避免硬连接带来的装配应力集中问题。从结构功能来看，零件底部的对称开槽结构是核心的定位安装区域，两个开口槽的宽度尺寸经过匹配标准紧固件规格设计，可直接适配常用的外六角螺栓穿过，槽的长度方向预留了足够的调节行程，在现场安装时不需要对安装基座做二次扩孔修正，就能实现支座沿长度方向的位置调整，适配不同安装孔距的基座场景，大幅降低现场装配的修配工作量。

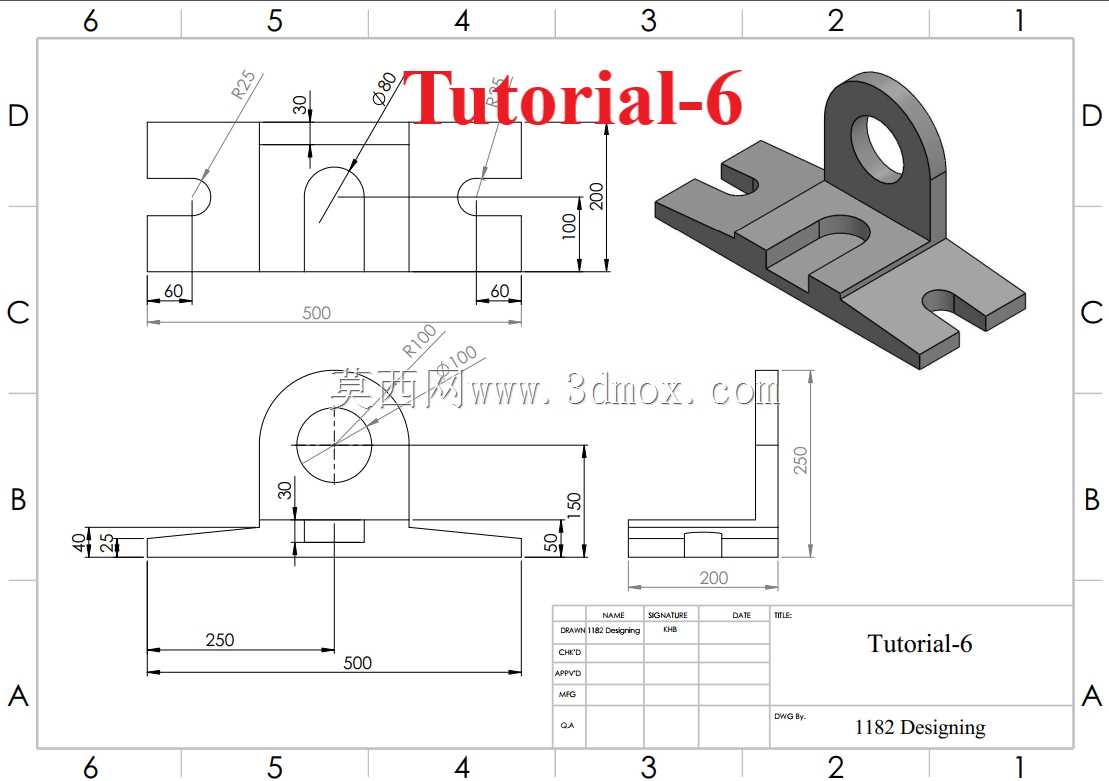

　　零件上部的带孔吊耳结构是功能承载区域，吊耳的内孔经过同轴度公差约束，可直接穿装销轴或者连接螺栓，用来挂载小型传感器支架、管线固定卡扣、轻型气动元件等附属组件，吊耳与底部基座的连接区域做了圆弧过渡处理，避免直角连接处的应力集中问题，在承受动态挂载载荷时不会出现根部断裂的失效情况。设计过程中首先明确了安装边界的约束条件，零件总长度控制在500mm，总高度方向从安装底面到吊耳孔中心的尺寸为200mm，宽度方向的尺寸适配常规的型材安装面宽度，不需要额外加装转接板就能直接固定在标准工业铝型材或者型钢基座上。底部的两个安装槽距离零件端部的尺寸各为60mm，这个尺寸的设定是为了避开基座安装面的边缘焊缝或者拼接缝隙，保证螺栓压紧时的接触面完整，

　　不会出现压接不实导致的支座松动问题。吊耳部分的内孔直径匹配常用的销轴规格，孔的边缘做了倒角处理，既方便销轴的穿装，也能消除锐边避免划伤安装人员的手部，同时减少销轴与孔口的接触应力，延长铰接部位的使用寿命。从视图表达的结构细节来看，零件的侧部定位凸台高度经过精确计算，当支座贴紧安装立面时，凸台可以卡在基座的定位槽内，限制支座沿宽度方向的窜动，不需要额外加装定位销就能实现横向的位置固定，减少了装配时的零件数量。零件的各加工面都标注了明确的形位公差要求，安装底面的平面度公差控制在合理范围内，保证螺栓压紧后支座不会出现倾斜，吊耳内孔的轴线与安装底面的平行度也做了约束，确保挂载的组件不会出现偏斜，影响后续的功能实现。在实际选型应用时，

　　需要注意该支座的承载能力匹配场景，适合挂载重量在额定范围内的轻型组件，不适合作为重型设备的主承载吊点，安装时螺栓的预紧力需要控制在对应规格的标准扭矩范围内，避免过度压紧导致零件底部的槽型结构出现变形，影响后续的位置调节功能。零件的结构设计充分考虑了加工工艺性，所有的外形轮廓都可以通过常规的铣削加工完成，不需要特殊的定制刀具，圆弧过渡区域的曲率半径适配常规铣刀的加工范围，加工过程中不需要多次换刀就能完成全部外形的加工，有效降低生产制造的成本。同时零件的结构没有复杂的内部型腔，铸造或者板材铣切加工都可以实现，适合不同批量的生产需求，小批量制作时可以直接选用厚板材通过数控铣削成型，大批量生产时可以采用铸造毛坯后再做精加工的工艺路线，兼顾生产效率和零件精度。
