带安装孔圆弧槽支撑固定支座结构

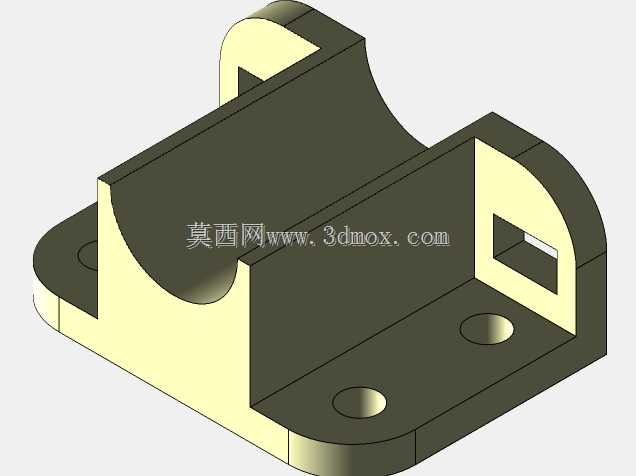

　　这类带圆弧定位槽的双侧耳板支撑支座，在轻工输送线、小型工装夹具台、非标自动化料架的搭建场景中十分常见，主要承担轴类零件、导向杆件的承托定位，同时通过底板的安装孔完成与设备机架、型材框架的刚性连接，避免承托部件在设备运行过程中出现径向窜动或轴向偏移。从实际使用场景来看，这类支座往往成对布置在被承托构件的两端，上部的R25圆弧槽直接与直径匹配的光轴、导杆外圆贴合，不需要额外加装轴套即可实现基础的径向限位，槽口两侧的凸台结构可以在杆件安装后预留出锁紧件的安装空间，方便后续加装顶丝、压盖完成轴向固定，避免杆件在往复运动、受径向载荷时从槽位脱出。

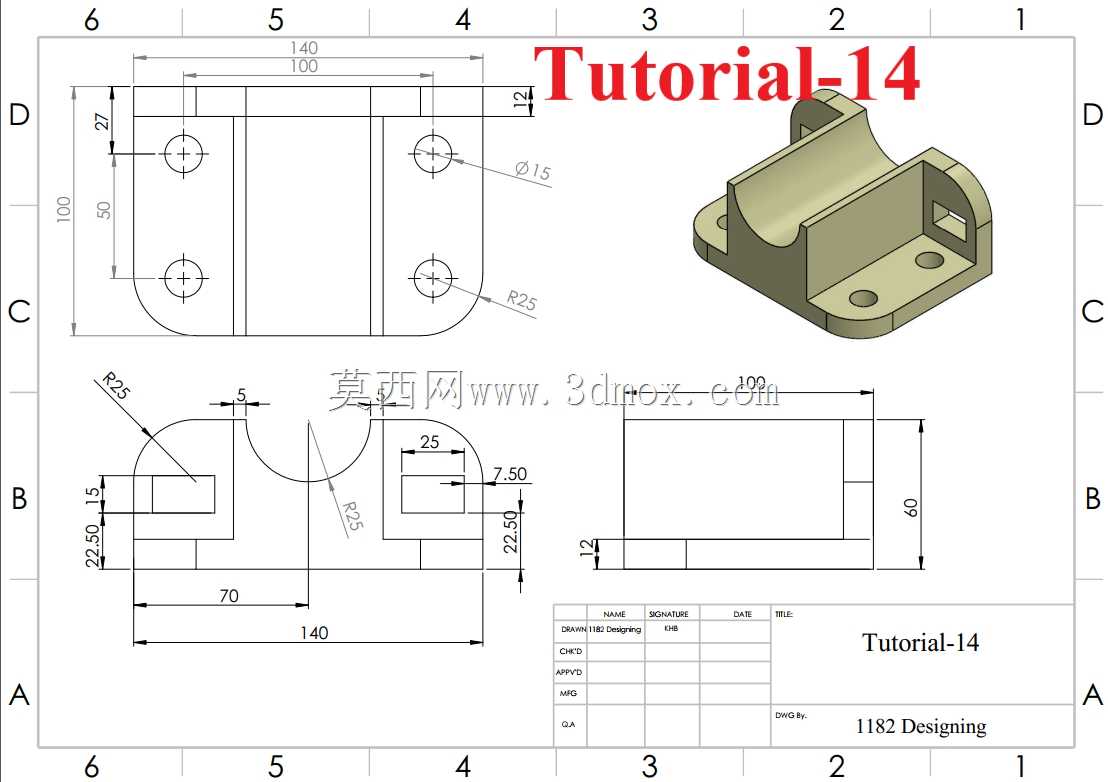

　　从结构设计逻辑来看，整个支座采用一体化铣削成型的结构思路，没有额外的拼接焊缝或连接螺栓，整体刚性远高于拼接式支座，适合承受中等径向载荷的支撑场景。底板部分总长度控制在140mm，宽度方向总尺寸为100mm，底板厚度12mm，四个角位置做了R25的圆角过渡，既可以避免安装时锐边划伤操作人员，也能减少应力集中导致的底板开裂问题。四个安装孔采用Φ15的通孔设计，孔位中心距底板侧边的距离为27mm，横向孔间距为100mm，纵向孔间距为50mm，这个安装孔位尺寸可以直接适配市面上常用的4040、4080铝型材的槽位间距，不需要额外加工转接板即可直接完成安装，大幅降低现场装配的调整工作量。

　　两侧的立板高度从底板上表面算起为88mm，立板上部的圆弧槽中心到底板安装面的垂直高度为60mm，这个高度尺寸是结合常用小型输送线的辊筒安装高度、工装夹具的导向杆高度确定的，既不会因为支座过高导致支撑刚性下降，也不会因为高度不足影响被支撑构件的运动空间。立板内侧的槽位宽度为100mm，刚好可以容纳长度匹配的辊筒、导杆的端部，立板外侧与底板侧边齐平，没有额外的外凸结构，整个支座的最大外轮廓尺寸控制在140mm×100mm×100mm范围内，在设备上安装时不会占用过多的布局空间，适合在紧凑的非标设备内部布置。

　　立板上的四个Φ15通孔除了作为安装孔使用外，在部分需要调整支撑高度的场景中，也可以穿入螺栓配合外部的调节支架，实现支座支撑高度的小范围调整，不需要重新加工新的支座即可适配不同的安装高度需求。立板与底板连接的位置做了自然的圆弧过渡，没有直角锐边，在加工时可以通过一次走刀完成成型，减少加工工序的换刀时间，同时过渡圆弧可以分散立板承受的径向载荷，避免立板与底板连接位置因为应力集中出现断裂问题。上部的圆弧槽表面粗糙度要求控制在Ra3.2即可满足使用需求，不需要做过高的表面处理，因为实际使用中杆件与槽位之间大多为静态贴合，只有少量微动摩擦，普通铣削加工的表面精度完全可以满足长期使用的耐磨需求。

　　在实际选型应用时，需要注意被支撑构件的直径要与圆弧槽的R25尺寸匹配，若杆件直径偏差过大，会导致接触面积不足，局部应力过大，容易出现支座变形或者杆件磨损的问题。安装时四个固定螺栓需要采用对称拧紧的方式，避免底板因为受力不均出现翘曲，导致上部圆弧槽的同轴度出现偏差，影响被支撑构件的转动或滑动顺畅度。如果应用在有腐蚀介质的场景中，可以在加工完成后对支座做发黑或者镀锌处理，提升表面防锈能力，延长使用寿命；如果应用在食品、医药类有卫生要求的场景中，则可以采用304不锈钢材质加工，表面做抛光处理，避免积尘积料，满足卫生清洁要求。这类支座的结构没有复杂的曲面或者特殊加工特征，常规的三轴铣床即可完成全部加工工序，加工成本较低，适合批量生产作为通用备件储备，在设备维护更换时可以直接替换，不需要重新测绘加工，大幅缩短设备故障停机时间。
