叉形连接定位机械构件设计方案

　　该构件属于机械传动系统中的叉形连接定位类零件，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动机构中应用广泛，主要承担两部件间的铰接传动、周向定位以及载荷传递作用，可适配摆角范围在30度以内的往复摆动工况，能抵消传动过程中产生的小幅径向窜动，保证联动部件的动作同步性。从实际使用场景来看，这类零件常作为气动摆杆机构的末端连接头、工装夹具的压紧臂铰接座、输送线挡停机构的联动叉使用，安装时通过端部的圆弧槽与配套销轴配合，中部的矩形通槽用于嵌装定位滑块，上部的叉形开口则卡接配套的拨杆部件，三个配合部位共同约束构件的六个自由度，无需额外增设定位销即可实现稳定装配。设计过程中优先考虑了装配兼容性与受力均匀性，

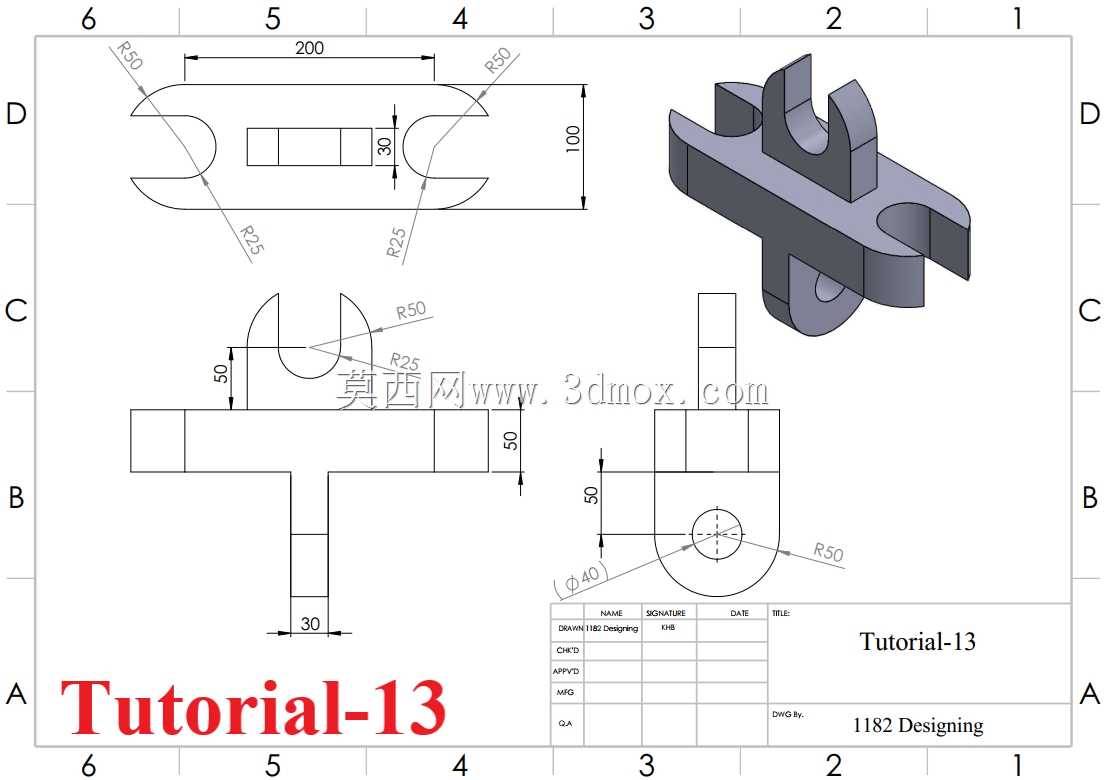

　　主体长条形结构的总长度控制在200mm，主体宽度为100mm，整体厚度可根据实际载荷需求在10-20mm区间调整，两端的R50圆弧槽做了倒角处理，避免销轴装配时出现卡滞，同时圆弧槽的R25过渡段做了应力释放优化，在承受1500N以内的交变拉压载荷时，应力集中系数可控制在1.2以内，不会出现根部断裂的问题。下部的T形定位结构中，竖直段宽度为30mm，两侧各预留50mm的支撑边，安装时可直接嵌入配套基座的T形槽内，无需额外加工安装孔，侧面的R50圆弧定位面与基座的圆柱定位面贴合，可实现快速换装，换装重复定位精度能控制在0.05mm以内，适配多品种小批量生产的快换工装需求。带通孔的圆形连接端设置了直径40mm的销轴安装孔，

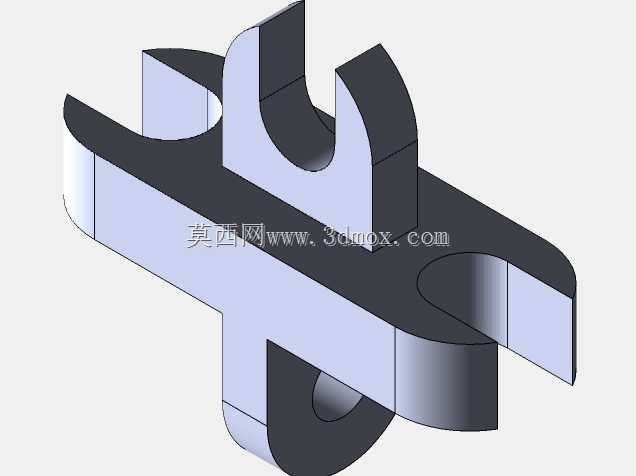

　　孔口做了1×45度的倒角，方便销轴压装，孔的公差带选用H7，与g6公差的销轴配合时可实现小间隙转动，转动过程中无卡顿，同时该部位的R50外圆与相邻部件的圆弧面贴合，可承受摆动过程中产生的侧向推力，避免销轴承受额外的径向弯矩。上部的叉形开口结构，开口宽度与配套拨杆的直径保持0.2mm的间隙，开口根部的R5圆角做了抛光处理，减少拨杆摆动时的摩擦损耗，叉形部位的两个凸起侧面做了平行度管控，平行度公差控制在0.03mm以内，保证拨杆在叉口内滑动时不会出现卡滞。整套结构的尺寸标注完全遵循机械制图国家标准，所有形位公差、配合尺寸都做了明确标注，建模过程中可直接通过拉伸、切除、圆角等基础特征完成，不需要复杂的曲面操作，特征树逻辑清晰，

　　后续修改尺寸时可直接调整对应草图参数，快速生成不同载荷等级的衍生型号。在实际加工环节，该零件可直接选用45号钢作为毛坯，通过铣削、钻孔、倒角等常规机加工工序完成，加工余量控制在单边0.5mm以内，加工完成后做调质处理，硬度达到HB220-250即可满足大部分工况的使用需求，若用于腐蚀环境可更换为304不锈钢材质，表面做钝化处理即可。装配过程中需要注意，两端圆弧槽与销轴的配合面需涂抹少量润滑脂，减少长期摆动产生的磨损，中部矩形槽内的滑块需定期清理积尘，避免滑块卡滞影响传动精度，圆形端的销轴需加装轴用挡圈，防止传动过程中销轴窜出脱落。从结构优化的角度来看，若用于大载荷工况，可在叉形根部、T形结构的转角处增设加强筋，在不改变整体安装边界的前提下提升结构强度，整体安装边界完全控制在长200mm、宽100mm的矩形范围内，不会与周边相邻部件产生干涉，适配大部分现有小型自动化设备的安装空间，不需要对原有设备结构做大幅改动即可直接替换原有老旧连接构件。
