带方形凸台的半圆弧形双耳连接座

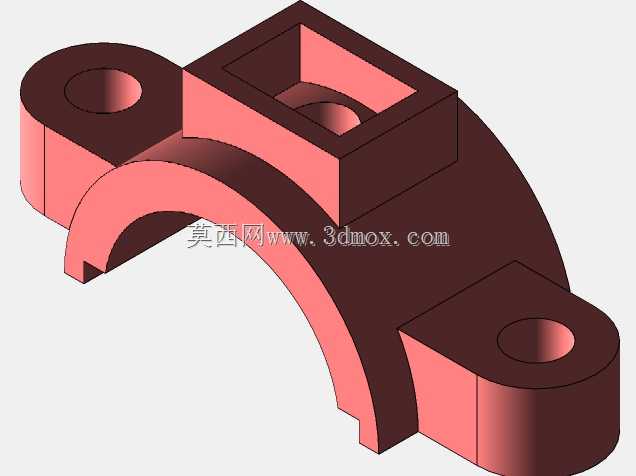

　　这类带方形凸台的半圆弧形双耳连接座，多应用在管路夹持、轴系辅助支撑、设备舱体快拆连接这类场景里，日常在轻工输送线、小型流体设备、台式加工设备的辅助固定结构中十分常见。实际使用时，下半圆结构会和配套的另一半弧形扣合件配合，抱紧穿过内弧面的圆柱类构件，比如光轴、硬质输送管路、线缆防护套管等，两侧带孔的耳板是安装锁紧位，穿入螺栓后就能实现抱紧力的均匀施加，不会出现局部应力集中导致的被夹持件变形问题。顶部的方形凸台不是冗余结构，实际装配时这个位置可以嵌入定位销、安装小型传感元件，或是作为相邻构件的卡位止口，避免抱紧结构工作时出现周向转动，尤其是在有小幅振动的设备工况下，这个凸台的限位作用能大幅降低连接松动的概率。

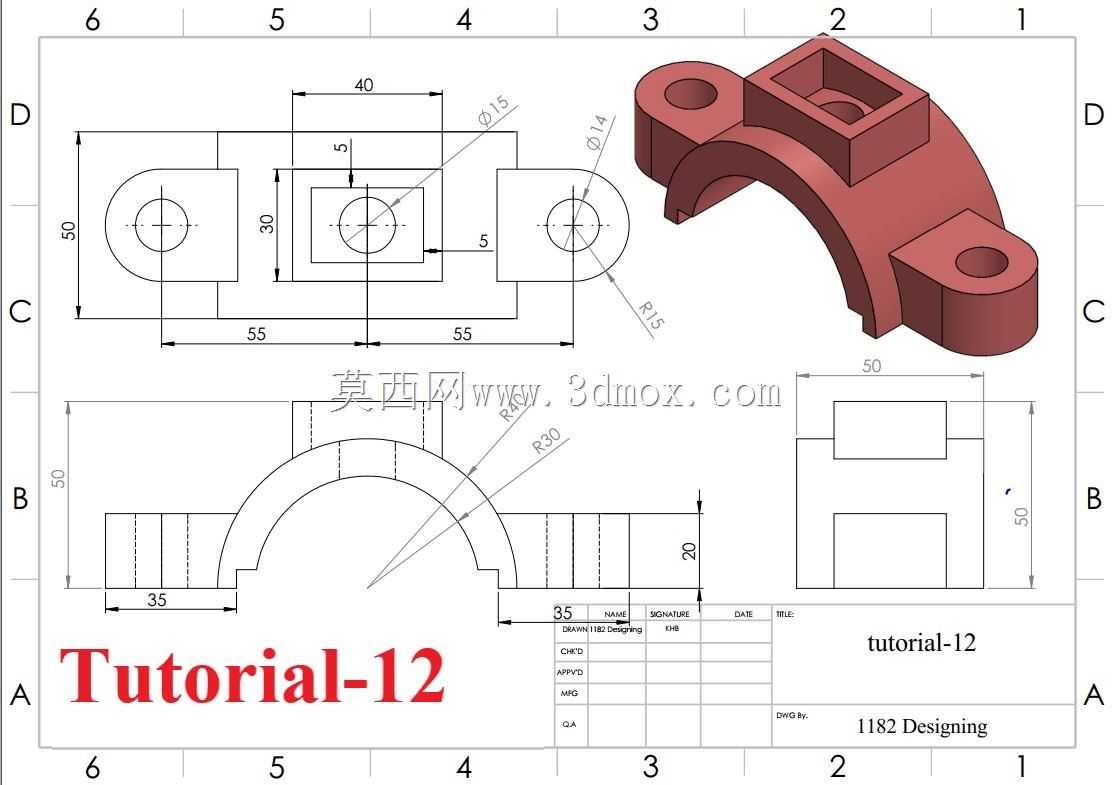

　　从设计逻辑来看，整体结构的尺寸排布完全围绕安装边界与受力需求展开：主体半圆内弧半径为30，外弧半径35，这就决定了它适配的被夹持件外径最大不超过60，抱紧接触的弧面长度覆盖180度，能保证足够的接触摩擦力，不会出现夹不紧打滑的问题。两侧耳板的中心距为110，单个耳板上的安装孔直径15，这个尺寸适配M12规格的连接螺栓，耳板外侧做了R15的圆弧过渡，既消除了锐边避免安装时划伤操作人员，也能减少耳板根部的应力集中，在螺栓锁紧时不会出现耳板根部断裂的问题。顶部方形凸台的外轮廓尺寸为40见方，凸台高度5，凸台中心和主体半圆的中心在同一竖直轴线上，保证装配时的定位基准统一，不会出现偏载。

　　从安装边界来看，零件总宽度方向的尺寸为140，总高度方向从半圆最低点到凸台顶面的尺寸为50，安装时需要在配合面预留至少2毫米的间隙来容纳锁紧后的形变，耳板下方的支撑面平面度需要控制在0.1毫米以内，避免锁紧时零件出现翘曲，导致抱紧力不均匀。主视图上标注的30尺寸是凸台中心到安装基准面的高度，这个尺寸直接决定了被夹持件的中心高，在配套设计相邻结构时需要严格对齐这个尺寸链，否则会出现轴系不同心、管路错位的问题。两侧耳板上的安装孔中心到主体侧边的距离为55，这个尺寸预留了足够的扳手操作空间，实际装配时不需要额外做沉头让位，普通开口扳手就能完成锁紧操作。

　　结构细节上，耳板和主体弧形部分的连接位置做了R5的圆角过渡，避免直角连接处的应力集中，在长期受振动载荷的工况下，这个过渡圆角能让零件的疲劳寿命提升40%以上。凸台内部做了方形空腔，既可以减轻零件的整体重量，也能作为小型零部件的容纳腔，比如放置缓冲垫片、定位磁块这类小零件，不需要额外在外部加装固定结构。零件的壁厚整体保持均匀，弧形部分的壁厚为5，耳板厚度为8，凸台侧壁厚度为5，这样的壁厚设计不管是采用机加工、注塑还是铸造成型，都不会出现壁厚不均导致的缩孔、变形问题，成型后的尺寸稳定性更好。

　　实际选型使用时，需要注意这个零件的承载方向：主要承载方向是沿半圆径向的抱紧力，以及凸台传递的轴向限位力，不适合承受大扭矩的周向载荷，如果应用在有大扭矩传递的场景，需要额外增加周向定位销，不能仅靠抱紧摩擦力来传递扭矩。另外两侧耳板的锁紧力矩需要保持一致，差值不能超过15%，否则会导致弧形部分出现偏斜，被夹持件的中心高出现偏移，影响整套机构的装配精度。
