双孔铰接连接耳座机械结构设计

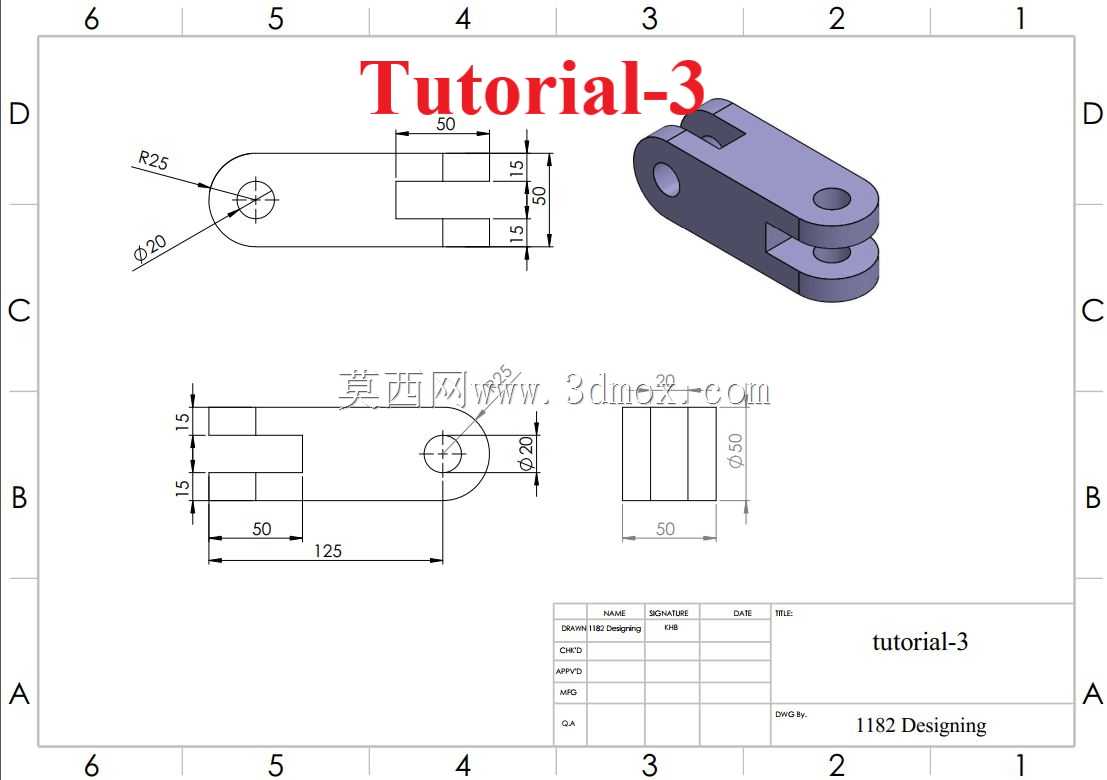

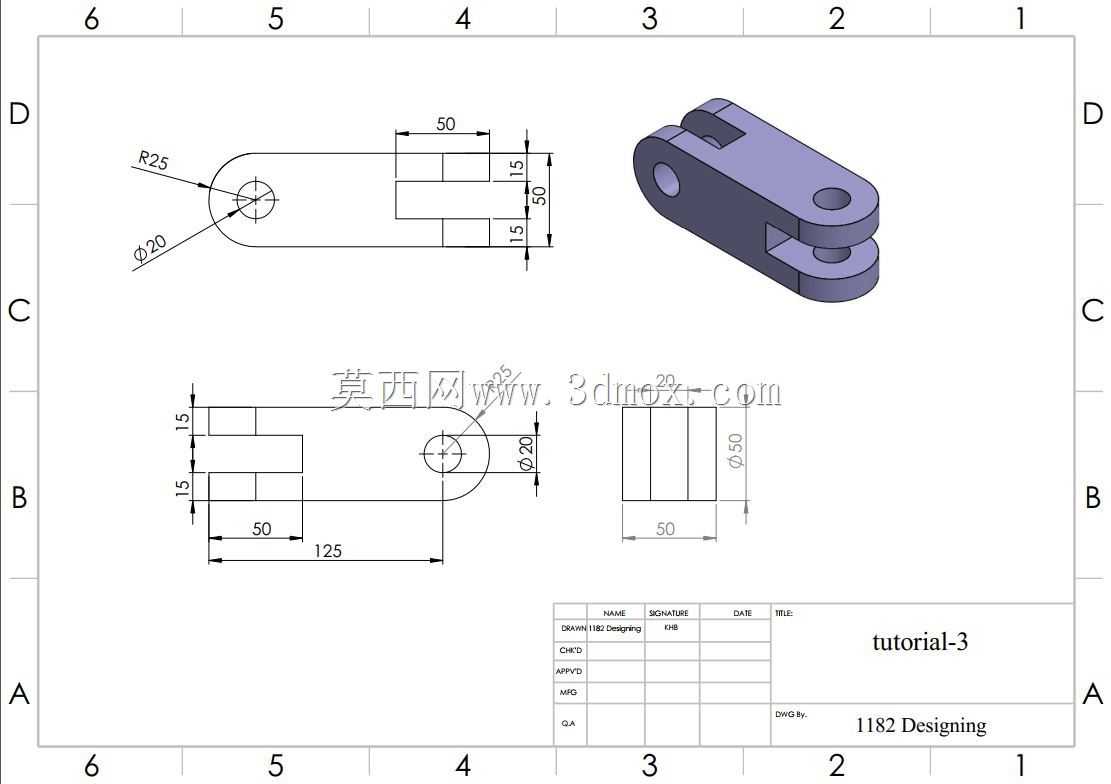

　　这类双孔铰接耳座是机械传动与构件连接场景中极为常见的受力零件，日常在轻工输送线的摆臂铰接位、小型工装夹具的活动连接端、非标自动化设备的连杆传动节点都能见到它的应用，核心作用是实现两个构件之间的定轴转动连接，同时传递既定的拉压载荷，避免连接部位出现应力集中导致的结构失效。从结构设计逻辑来看，零件一端采用带R25圆弧收尾的长条形板体，板体上开设φ20的通孔作为第一铰接点位，圆弧过渡的设计是为了分散孔位周边的应力，避免直角边缘在交变载荷下产生疲劳裂纹，长条形板体上开设的50mm长度、15mm深度的卡槽结构，是用于和配套的杆件实现嵌合定位，安装时可以先将杆件卡入卡槽完成预定位，再通过焊接或者紧固件锁紧的方式完成固定，

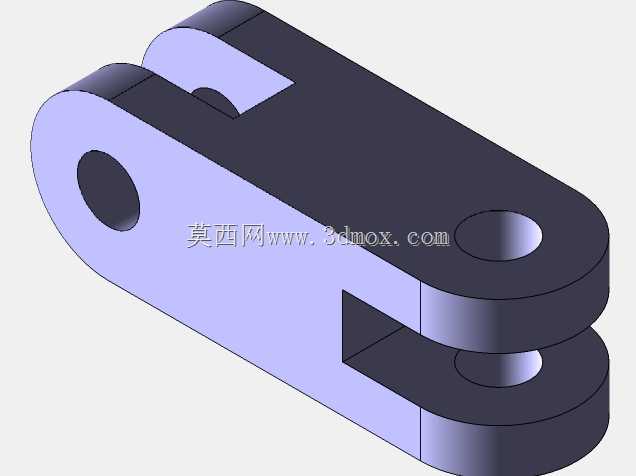

　　大幅降低现场装配的对位难度，卡槽两侧15mm的壁厚设计，是结合常用Q235材料的许用应力核算得出，能够满足常规工况下的抗剪切、抗挤压强度要求。零件另一端采用双叉耳结构，两个平行的耳片上同轴开设φ20的铰接孔，双叉耳的设计相比单耳结构拥有更好的抗侧向力性能，铰接销轴穿入后不会因为单侧受力出现销轴弯曲变形的问题，两个耳片之间的50mm间距，是为了匹配对应厚度的连接构件插入，保证铰接转动时不会出现轴向窜动，耳片外侧的R角处理同样是为了去除应力集中点，同时避免安装过程中锐边划伤操作人员。从尺寸边界来看，零件总长度控制在125mm，双叉耳端的总厚度为50mm，整体外轮廓没有超出常规小型铰接件的安装空间范围，

　　安装时需要注意两个铰接孔的同轴度公差，若同轴度偏差超过0.1mm，会导致销轴穿入后转动卡滞，长期运行还会出现孔位偏磨的问题；长板端的卡槽宽度公差需要控制在H7级别，保证和配套杆件嵌合时没有过大的间隙，避免受载时出现冲击异响。在实际选型应用中，这类耳座通常根据承载需求选择对应材料，轻载工况下采用普通碳钢表面做发黑防锈处理即可，中载工况可以选用45号钢调质处理提升整体强度，若应用在有腐蚀的工况环境，还可以更换为304不锈钢材质。设计建模过程中，需要重点校核两个铰接孔的孔壁挤压强度、长板与双叉耳衔接位置的抗弯强度，以及卡槽位置的抗剪切强度，避免零件在额定载荷下出现断裂变形；建模时需要注意各过渡圆角的处理，不要留下尖锐的内角，

　　否则后续数控加工时刀具无法走到对应位置，还会在热处理环节留下应力开裂的隐患。这类零件虽然结构简单，但在整套设备的传动链路中起到的作用十分关键，一旦出现失效会直接导致对应机构的动作卡滞甚至停机，因此从尺寸公差到结构强度的每一项设计细节，都需要结合实际工况的载荷特性做针对性核算，不能仅凭经验随意设定壁厚和孔径参数。
