双行字符绿色OLED显示模组结构设计

项目分类:显示屏 发布时间:2021-11-21 ID:400161
  • 双行字符绿色OLED显示模组结构设计
  • 双行字符绿色OLED显示模组结构设计
  • 双行字符绿色OLED显示模组结构设计
  • 双行字符绿色OLED显示模组结构设计

  在工业控制终端、小型检测仪器、嵌入式开发板的人机交互环节,这类双行字符型OLED显示模组是应用频次极高的交互部件,不同于大尺寸彩屏的复杂驱动需求,这类字符屏主打低功耗、高对比度的基础信息展示,不需要复杂的图形渲染能力,就能满足设备运行参数、状态提示、简单指令反馈的显示需求,在户外便携检测设备、小型工控柜面板、教学实验装置上都能见到这类部件的身影。

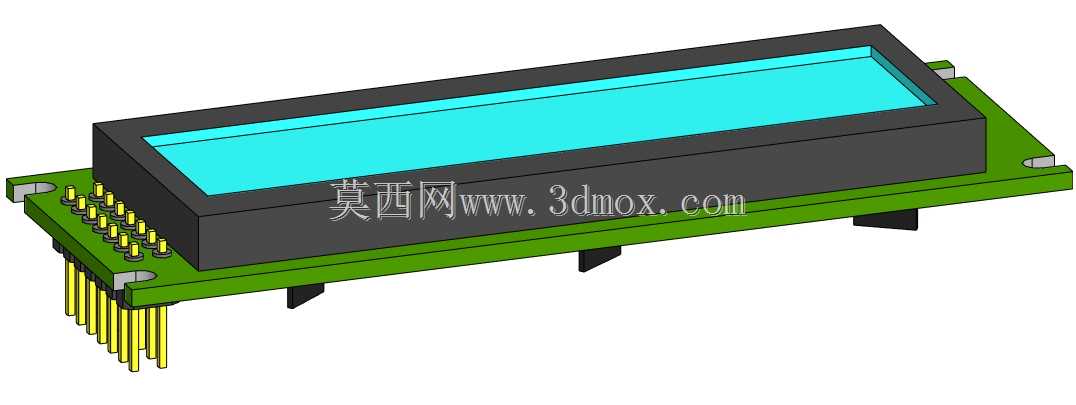

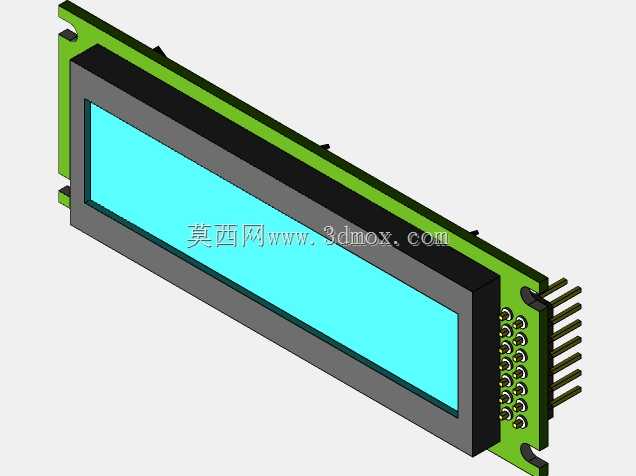

  从结构设计层面来看,这款模组采用分层堆叠的装配逻辑,最上层是封装完成的OLED屏体保护壳,黑色遮光外壳刚好包裹发光屏体边缘,避免侧边漏光影响显示对比度,屏体本身为长条形发光区域,对应双行16字符的显示规格,绿色发光材质在弱光环境下辨识度极高,同时不会像背光LCD那样需要额外的背光层供电,功耗表现更适合电池供电的便携设备。中间层是承载驱动电路与屏体的PCB基板,基板采用绿色阻焊工艺,板上集成了屏体驱动芯片、外围阻容元件,所有电路走线都在基板内层与表层完成布线,不需要额外的飞线连接,保证批量生产时的装配一致性。

  安装接口部分,模组单侧引出双排直插排针,排针长度满足常规PCB板对插的焊接需求,排针引脚间距采用标准2.54mm排针规格,能直接匹配通用开发板的排母座,也可以通过排线连接到主控板,适配不同的安装空间需求。PCB基板底部设置了两个凸起的支撑柱,在板对板安装时可以留出足够的焊盘间隙,避免焊接后基板与主控板贴合过近造成短路,同时支撑柱也能分担排针的受力,避免设备运输、使用过程中震动导致排针脱焊。

  做整机结构设计时,这类显示模组的安装边界需要重点考量,首先是面板开窗尺寸,要刚好匹配屏体的可视区域,开窗边缘要压住黑色外壳的边缘,避免外壳与面板之间出现缝隙漏光,同时要预留0.1-0.2mm的装配公差,避免外壳尺寸偏差导致装不进面板开孔。其次是模组的整体高度,从排针最底端到屏体外壳最顶端的总高度,要匹配设备外壳的内部深度,避免后盖合上时挤压到屏体背面的元件。排针的出线方向也需要在建模时提前确认,这款模组的排针从屏体短边侧引出,布线时要在主控板对应位置预留排针焊盘,同时避开板上其他高大元件的安装位置,防止装配时出现干涉。

  从实际使用的角度出发,这类OLED字符屏不存在LCD屏的视角问题,从上下左右不同角度观察都能清晰看到显示内容,在设备安装位置偏高或者偏低的场景下,操作人员不需要刻意调整视角就能读取参数,比同规格的LCD字符屏适用性更强。同时OLED屏体本身没有背光组件,厚度可以做的更薄,对于内部空间紧凑的手持设备来说,能节省宝贵的内部安装空间,不需要为背光层预留额外的厚度空间。建模过程中需要重点还原排针的每一根引脚尺寸、位置,保证导出的PCB封装能直接匹配硬件设计,同时要准确还原外壳的倒角、支撑柱的位置与高度,方便结构设计师在做整机装配时直接调用模型做干涉检查,不需要反复测量实物尺寸调整安装位。另外屏体表面的可视区域边界要准确标注,方便面板设计时对齐开窗位置,避免出现显示区域被面板遮挡的问题,影响实际使用时的信息读取。
