平均井RPS-60系列电源内部结构组件

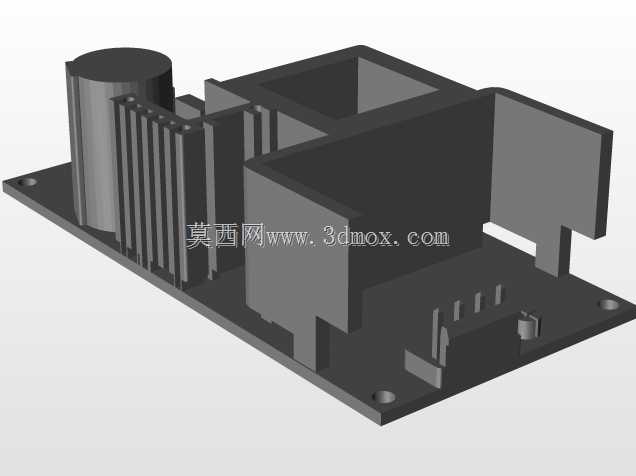

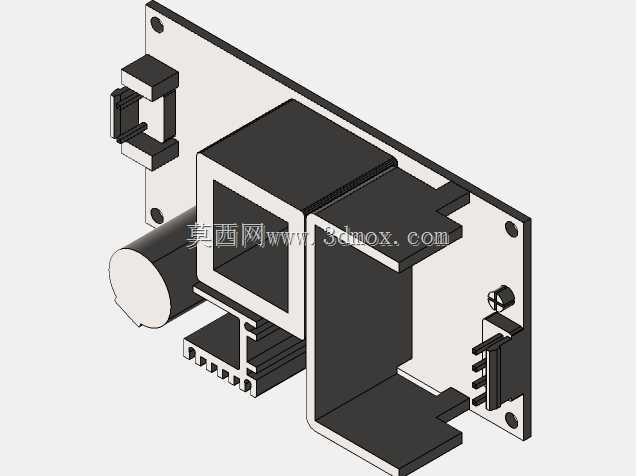

　　在工业控制、小型机电设备、实验室测试装置的供电环节，这类平均井RPS-60系列电源是小功率直流供电场景里的常用选型，多数时候会被集成在设备控制柜的内层安装位，或是小型台式测试设备的内置供电仓里，给主控板、传感模块、小型执行器件提供稳定的低压直流输出。从结构拆解的三维呈现来看，整个电源的核心承载基底是一块环氧玻纤印制电路板，板上预留了所有元器件的焊装定位孔与走线铺铜区域，板边做了圆角处理，避免安装时剐蹭柜体内壁的绝缘层，四个角位预留了M3规格的安装固定孔，适配常规的柜内安装螺柱间距，安装时不需要额外做打孔改造，直接对应标准安装位就能完成固定。板上的核心元器件布局遵循了强弱电分离的布线逻辑，

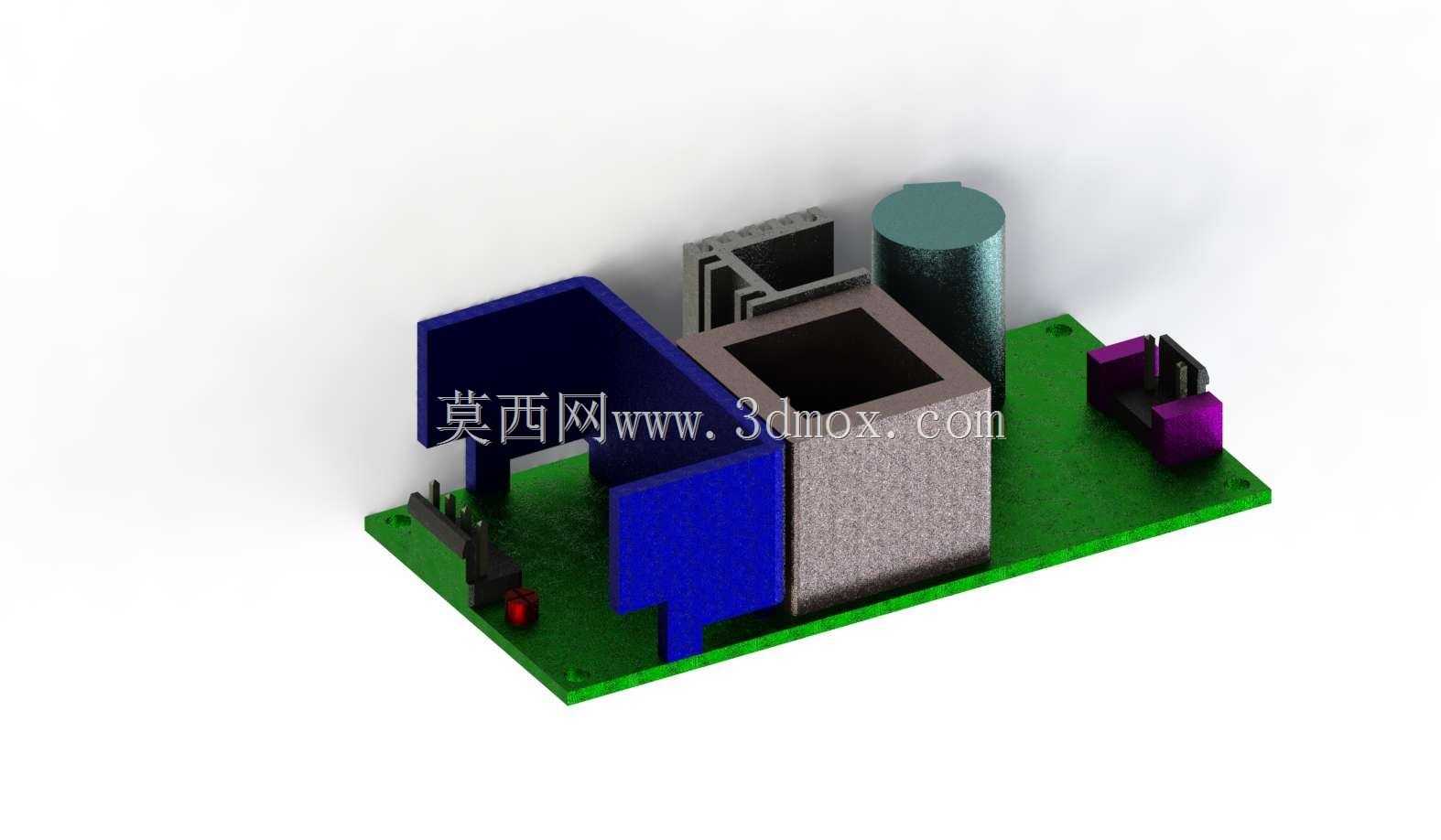

　　输入端的高压滤波区域和输出端的低压稳压区域在板上做了物理分区，中间预留了足够的安全爬电距离，避免高压串扰影响输出稳定性。那个立式的圆柱形铝壳电解电容是输入端的主滤波元件，选型上匹配60W功率段的纹波抑制需求，电容本体和周边的功率器件之间预留了2mm以上的散热间隙，避免长期工作时热量累积加速电容电解液干涸。旁边的蓝色塑壳结构件是电源的绝缘隔离罩，用来罩住高压侧的整流桥、开关管等发热功率器件，一方面避免安装检修时误触高压部位，另一方面也能约束器件周边的空气对流路径，引导热量顺着罩体的预留通风槽流向板边的散热区域，隔离罩的卡扣位直接卡在电路板的预留卡槽里，不需要额外打螺丝固定，装配时直接按压到位就能完成固定，能减少产线装配的工时消耗。

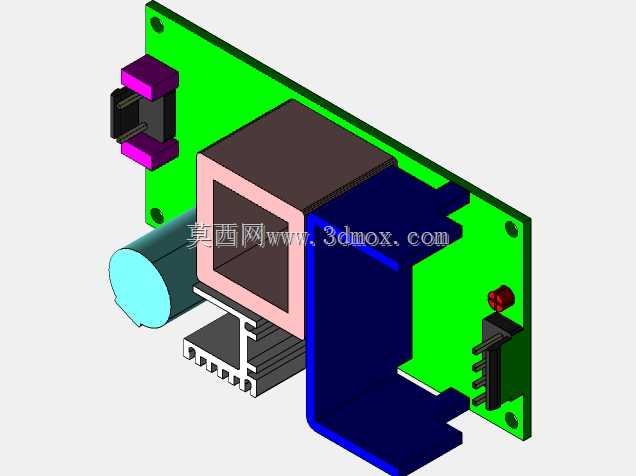

　　灰色的方块结构是主变压器组件，作为开关电源的核心磁元件，它的安装位刚好在电路板的中心区域，引脚直接穿过板上的焊盘孔做波峰焊固定，本体和周边的隔离罩、电容之间都预留了足够的安全距离，避免磁干扰影响周边器件的工作稳定性。板边的紫色塑壳组件是输出接线端子，采用栅栏式接线结构，适配16-22AWG的导线压接，端子的接线口朝向板边外侧，安装在柜内时不需要额外弯折导线就能完成接线操作，端子旁的板上印有清晰的输出电压极性标识，避免接线时接反正负极烧坏后端负载。板端还预留了小型红色指示灯的安装位，焊接完成后指示灯刚好露出隔离罩的预留缺口，设备通电时能直观显示电源的工作状态，不需要额外外接指示器件。整个电源的整体外轮廓尺寸适配常规的小型电源安装仓，

　　长宽尺寸控制在100mm*60mm以内，高度不超过35mm，安装时不会和柜内的其他走线槽、继电器等器件产生空间干涉，适合在空间紧凑的小型设备内部做集成安装。从结构设计的细节来看，所有元器件的布局都考虑了自动化产线的贴片、波峰焊工艺要求，没有出现引脚间距过小、器件干涉焊枪走位的问题，量产时的装配良率能得到有效保障。另外板上的功率器件安装位都预留了散热焊盘，焊接时焊锡能填充器件和电路板之间的间隙，把器件工作产生的热量部分传导到电路板的铺铜层上，辅助散热，在25摄氏度的常规工作环境下，不需要额外加装散热风扇就能满足60W额定功率下的长期工作需求，能减少设备的运行噪音，也能降低风扇损耗带来的后期维护成本。在实际选型应用时，这类电源常被用在小型PLC控制回路、工业传感器供电回路、小型台式检测设备的内置供电模块上，因为结构紧凑、安装固定方便，也常被设备改造项目用来替换老旧的同功率段电源，不需要改动原有安装位的尺寸就能直接替换，大幅降低改造的工时成本。
