立式工业冷却换热塔结构设计

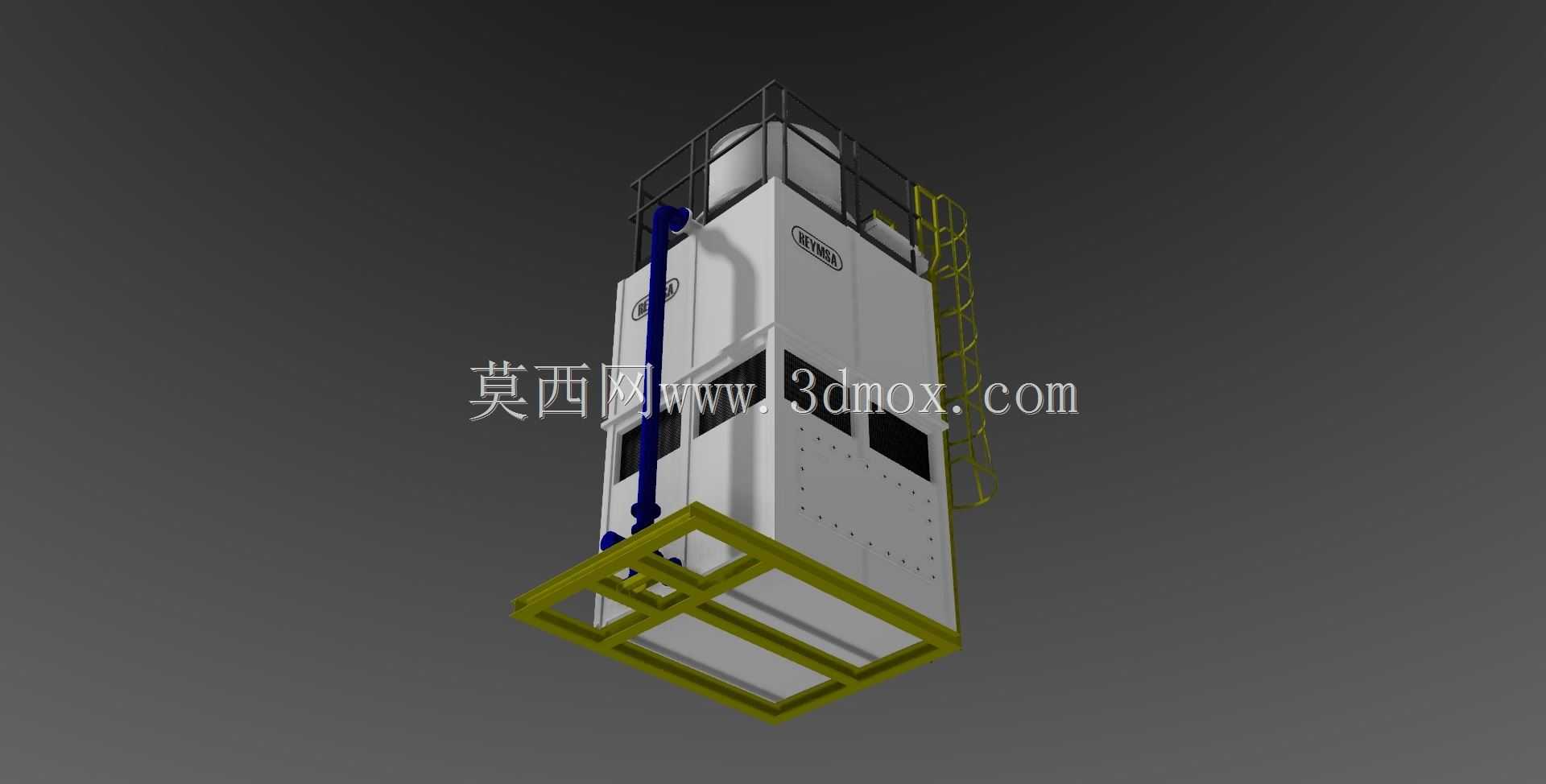

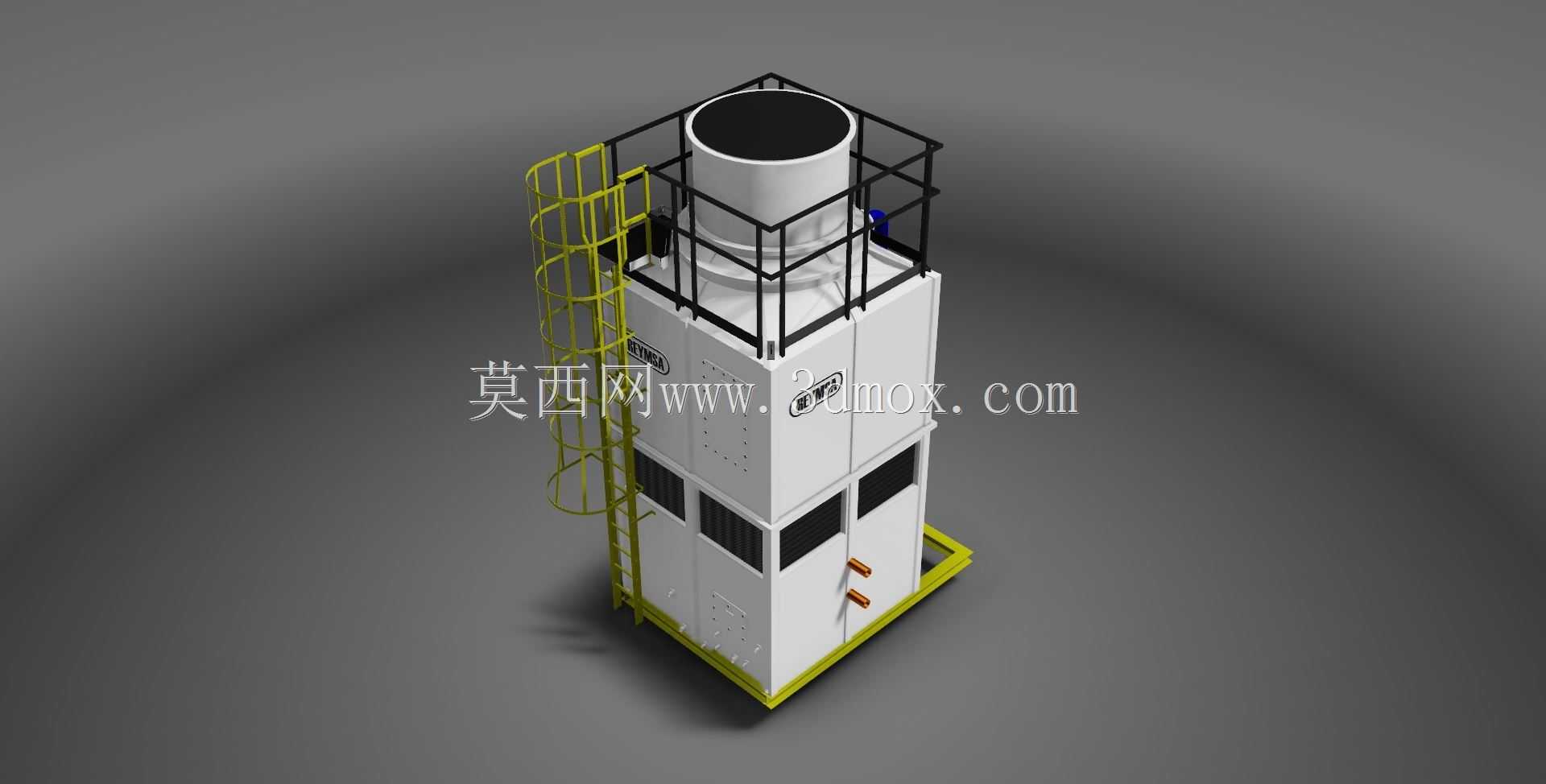

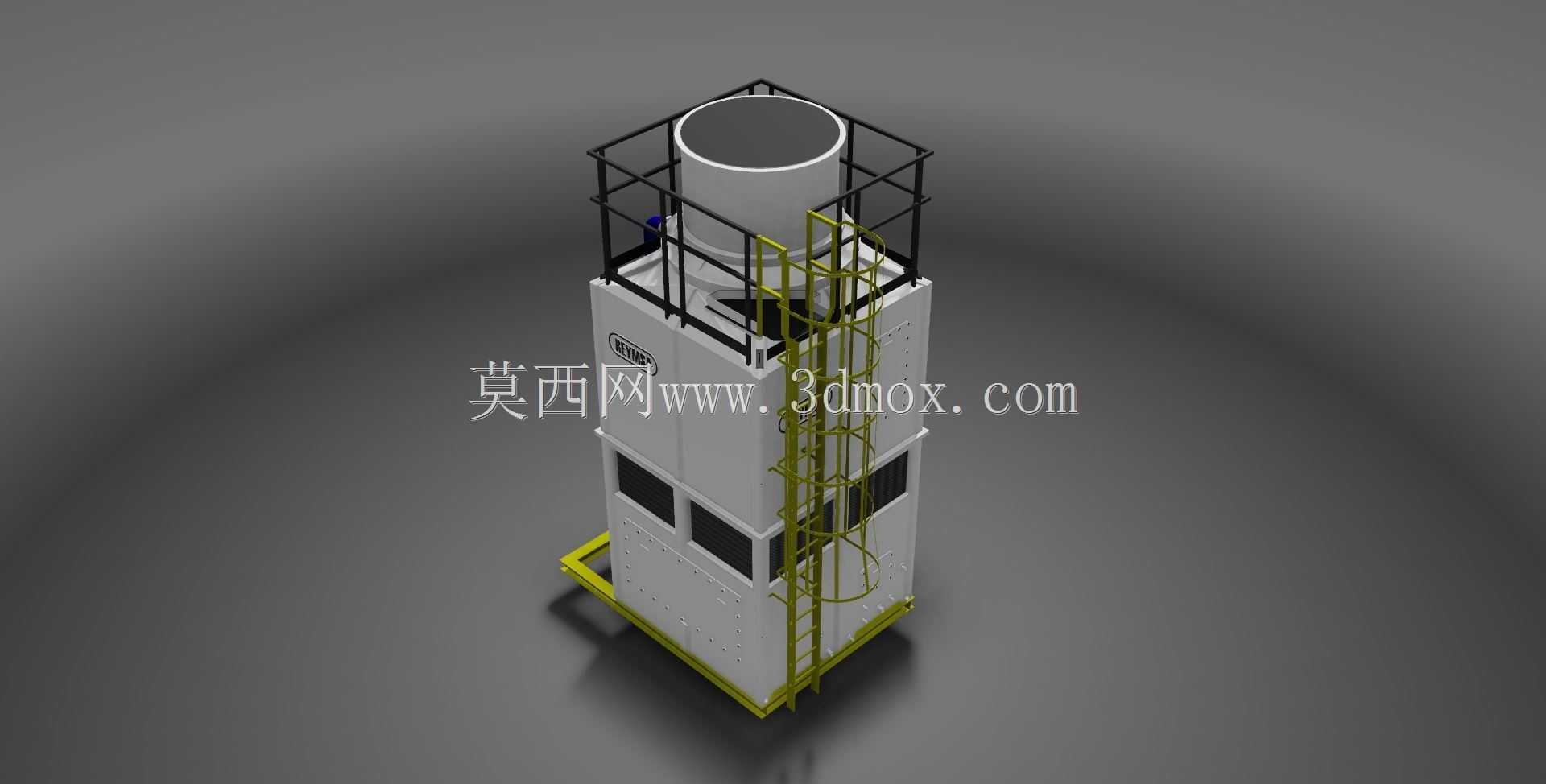

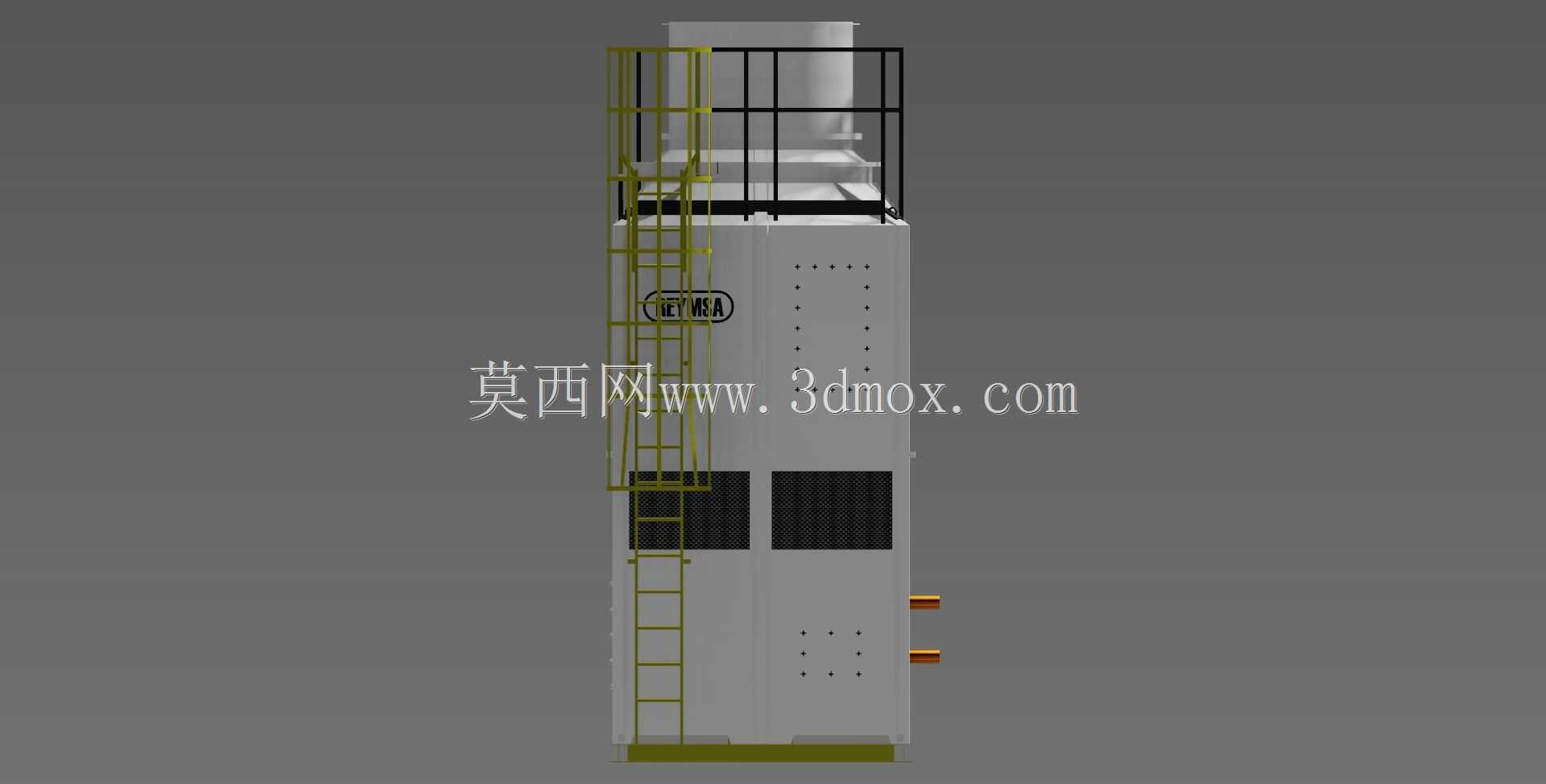

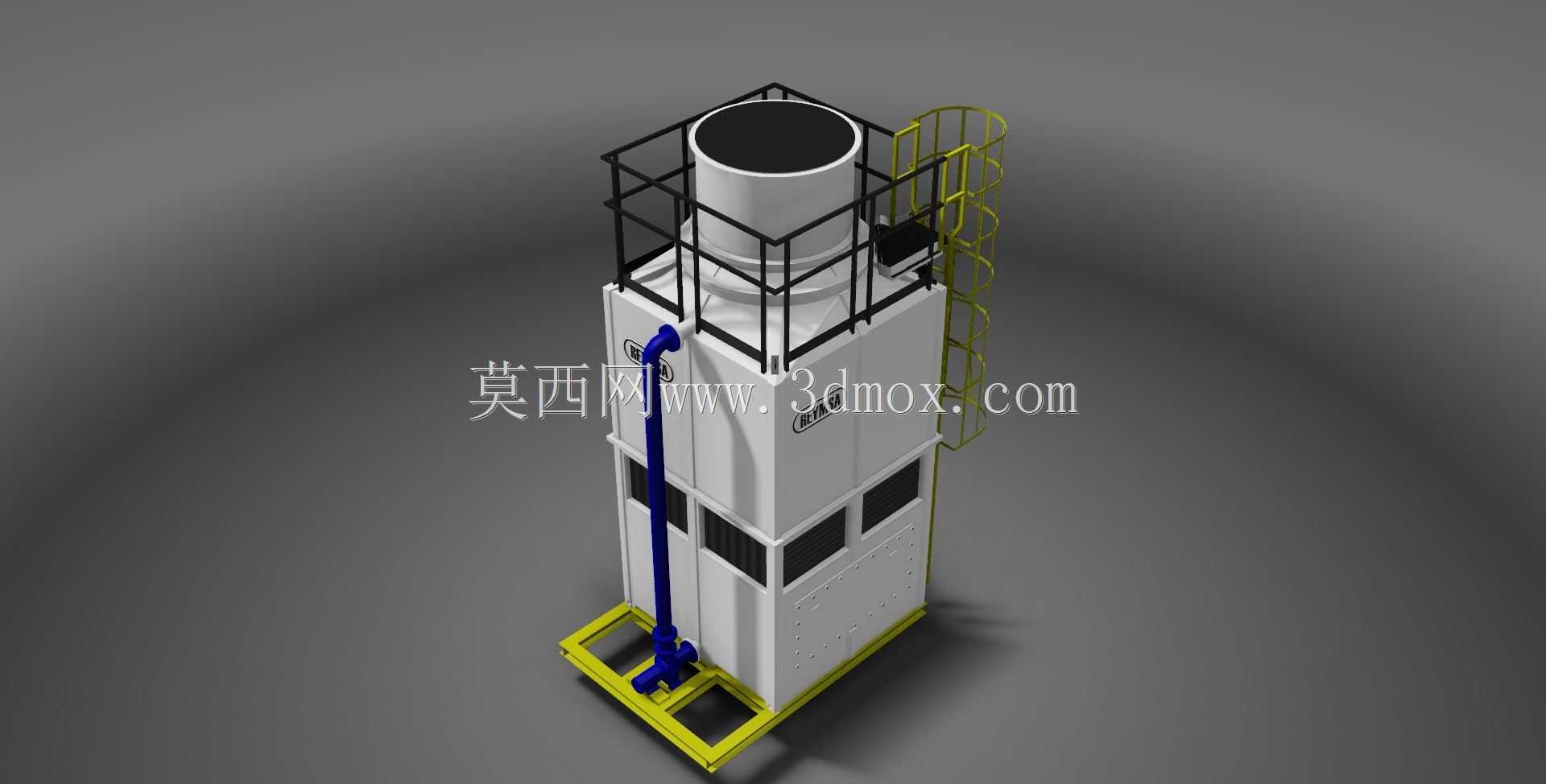

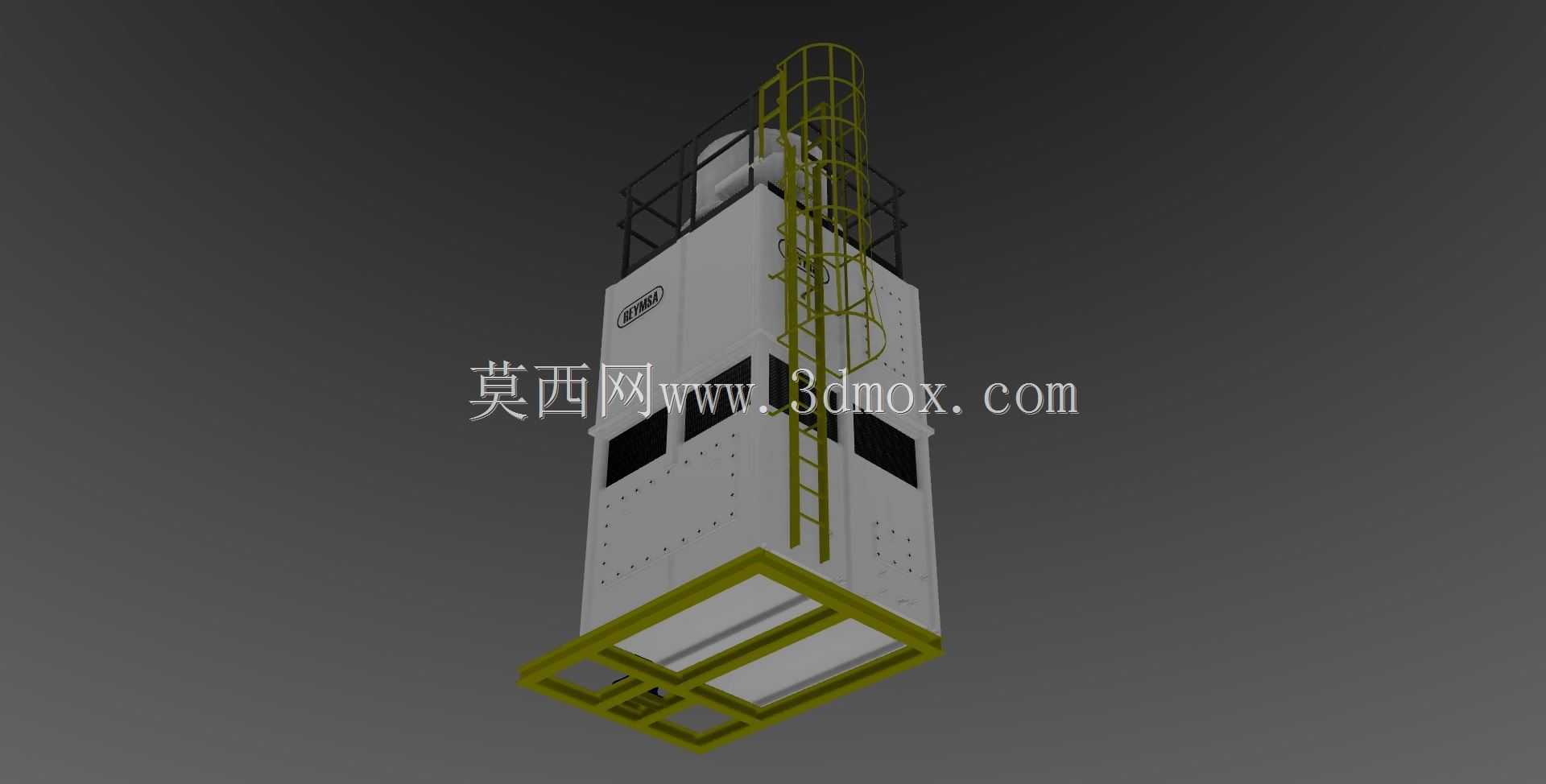

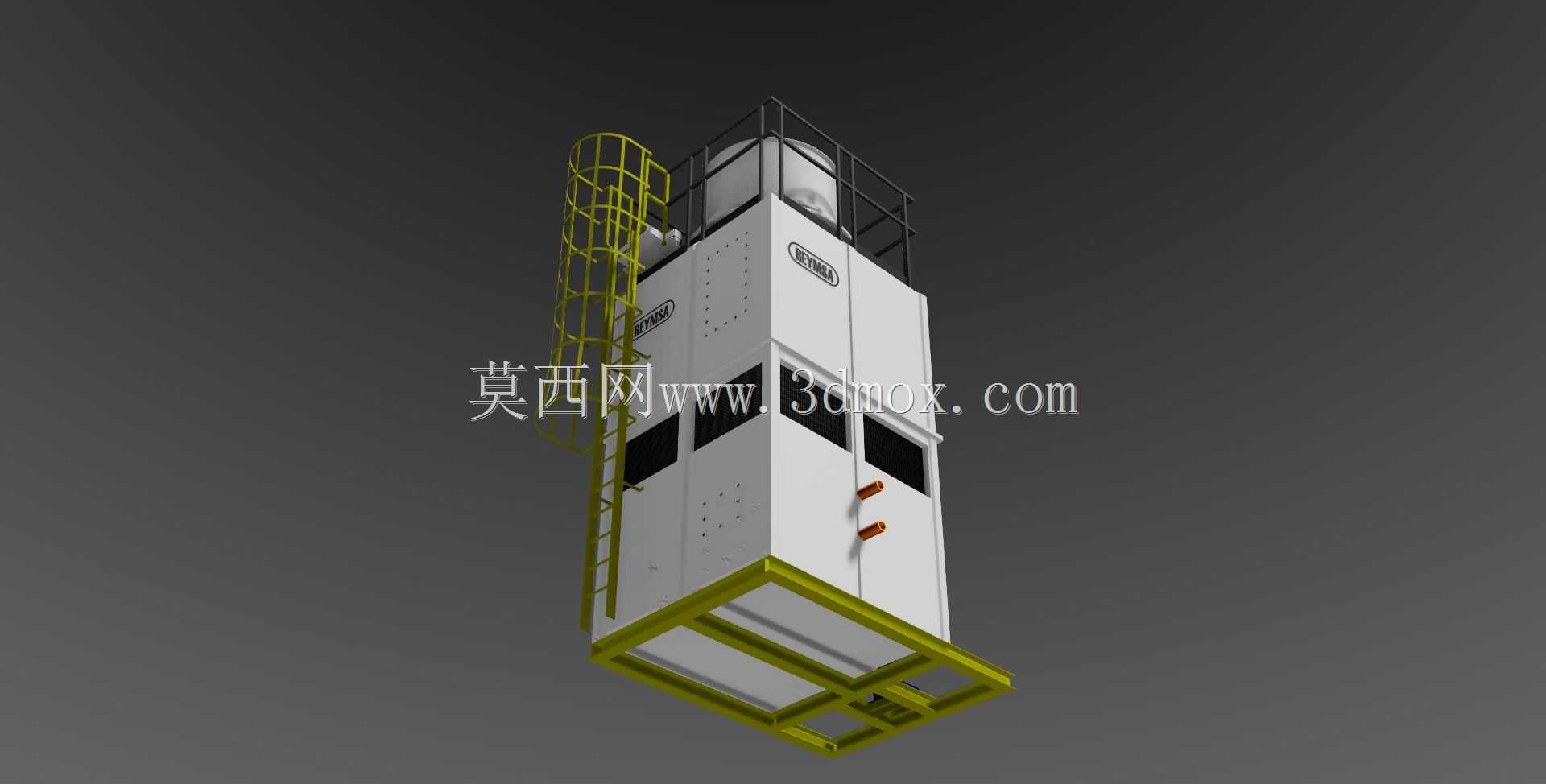

　　在工业制冷、循环水散热场景中，这类立式冷却换热塔是生产环节热交换的核心载体，常配套于化工生产、中央空调系统、工业制程冷却线，承担把循环介质携带的废热传递到大气中、维持系统运行温度区间的作用。从结构设计逻辑来看，该设备采用立式方箱主体布局，最大化压缩地面安装占用面积，适合厂区场地有限的布设场景，塔体底部预留了设备安装找平的基座接触面，安装时需要匹配混凝土基础的预埋螺栓孔位，保证塔体垂直度偏差控制在允许范围内，避免运行过程中因重心偏移产生结构应力。塔体侧面设置的黄色直爬梯配套顶部环形安全护栏，是按照高空作业防护要求设计的，爬梯踏棍间距符合人体工程学攀爬尺寸，护栏高度满足临边防护要求，方便运维人员定期登顶检查顶部布水、排风组件的运行状态，

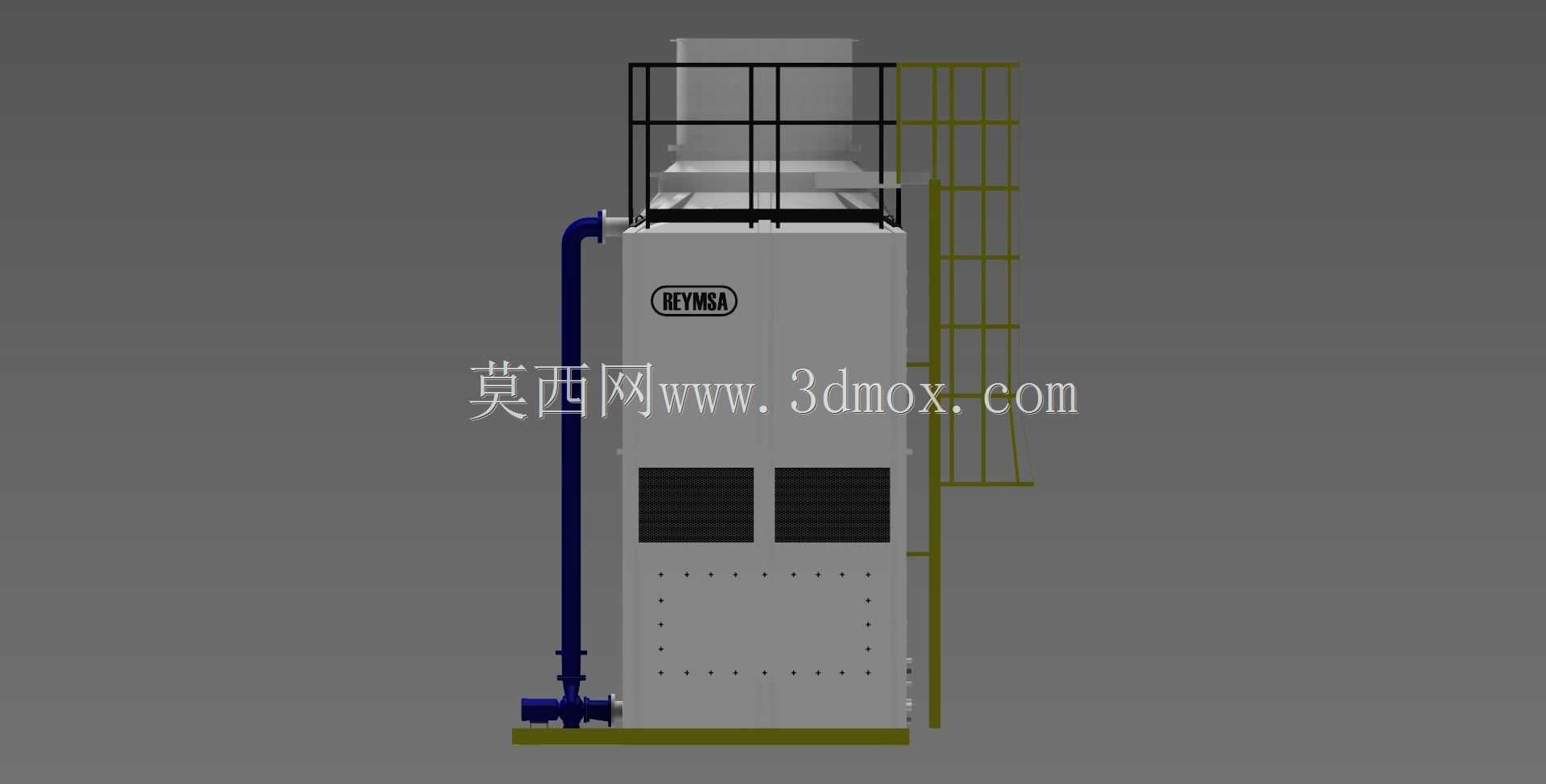

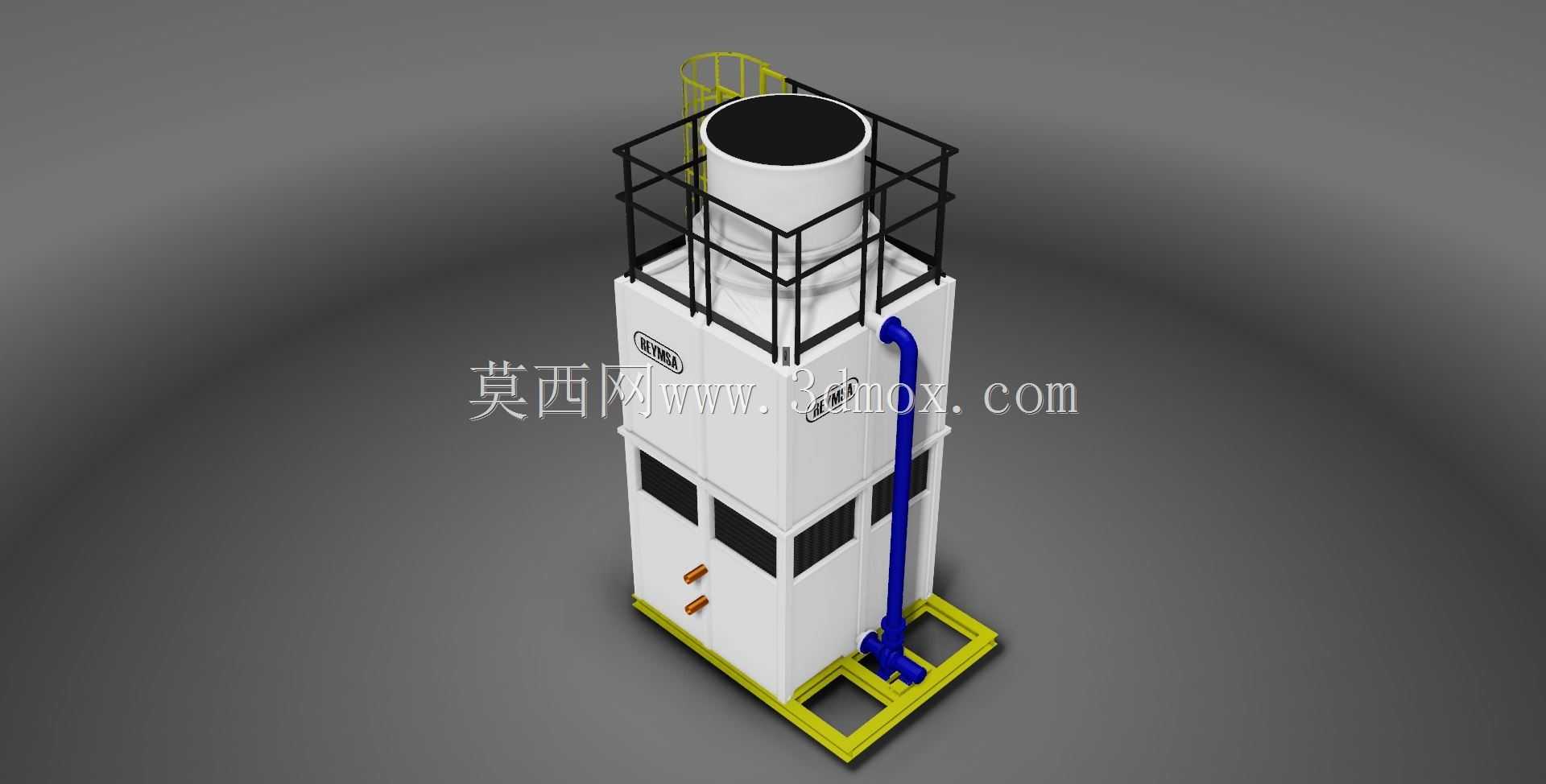

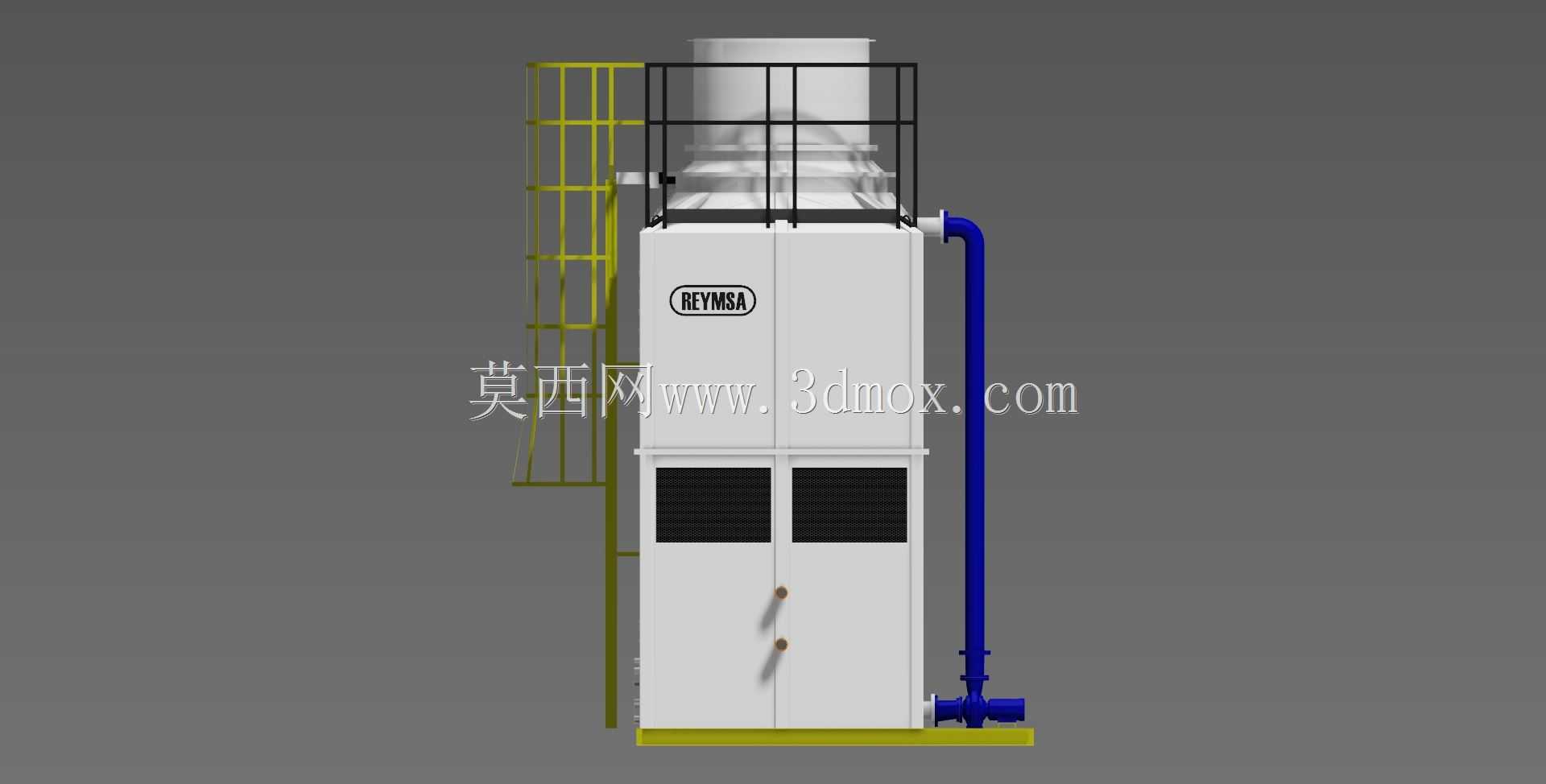

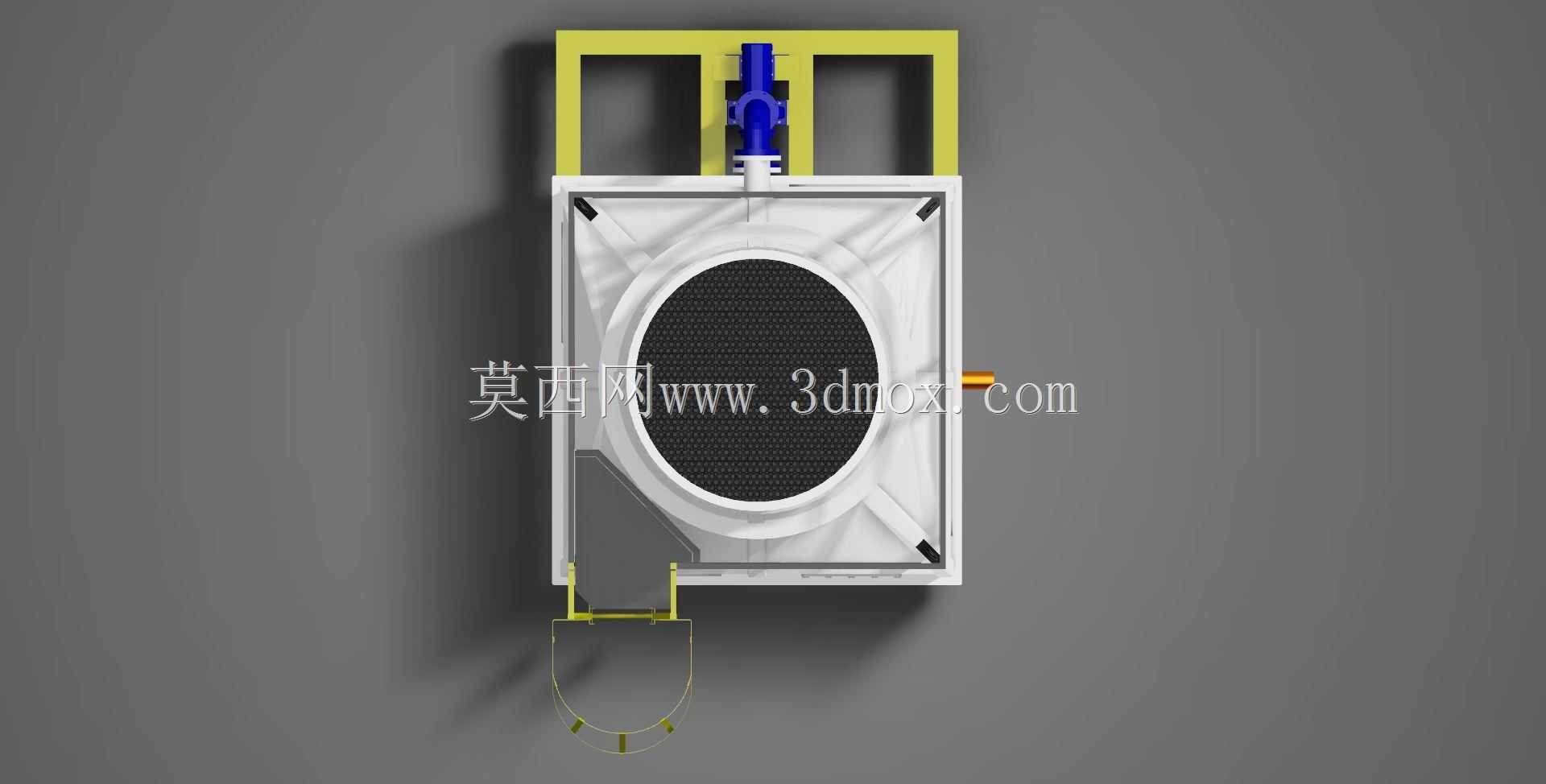

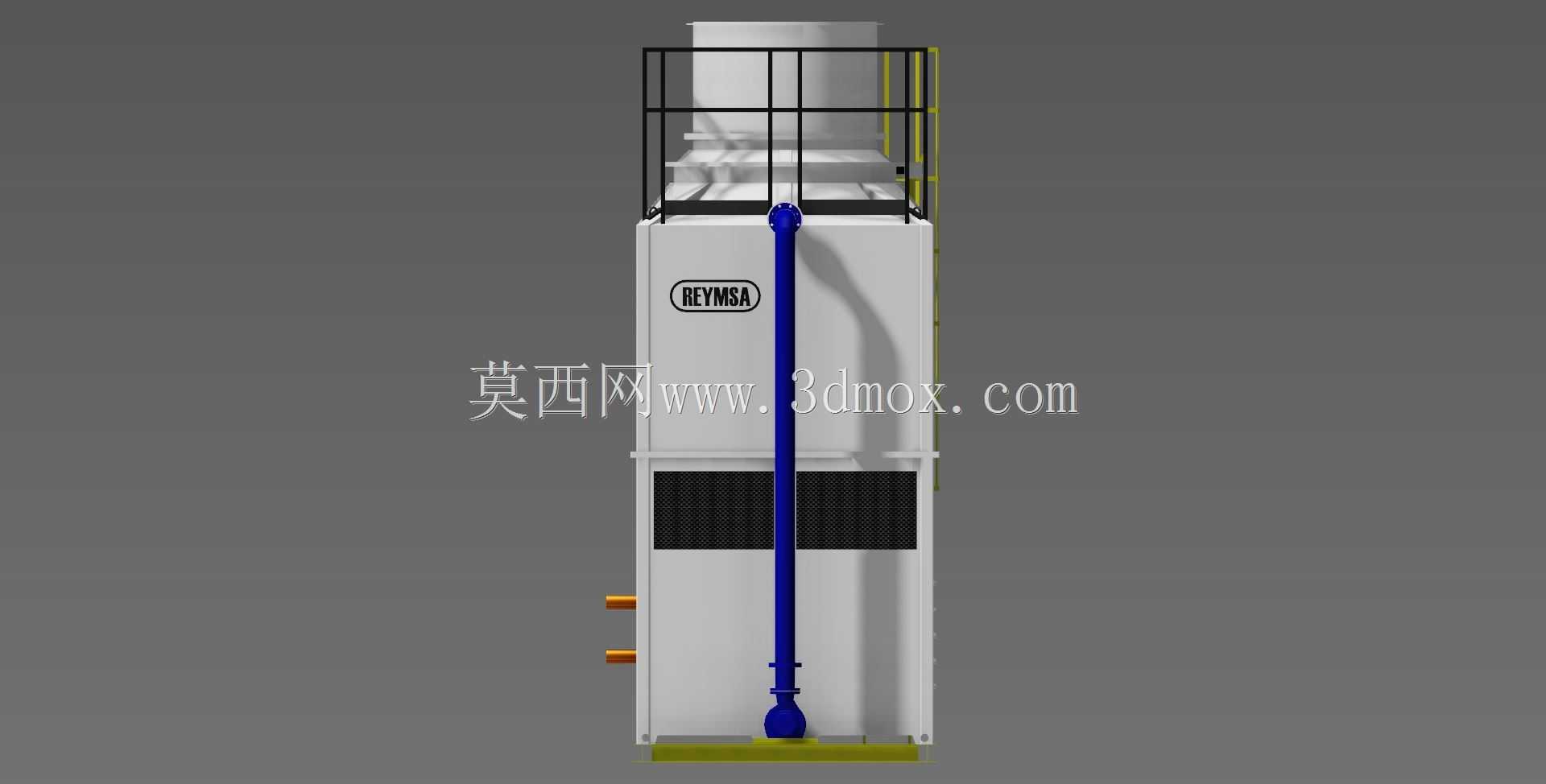

　　爬梯与塔体侧壁的连接点采用均匀分布的固定支座，避免长期攀爬造成侧壁板材变形。塔体侧面布设的大直径蓝色输水管道，分别对应循环水的进水、回水通路，管道底部设置的支撑支座承担管路自重与水流冲击载荷，避免管路重量直接作用在塔体壁板造成局部变形，管路法兰连接位置预留了密封件安装空间，方便现场安装时调整管路对接角度。塔体下部设置的双开门检修舱，门体配备了锁紧式把手，日常运行时保持密闭防止漏风影响换热效率，需要检修内部填料、布水组件时可以完全开启，提供足够的操作空间，门体上的通风格栅在设备停机时可以辅助内部通风散潮，减少内部组件锈蚀概率。塔体顶部的排风筒采用渐扩式结构，能够优化排风气流流场，降低排风阻力，提升风机的排风效率，

　　排风筒外围的防护网可以阻挡大体积杂物落入塔内，避免堵塞布水喷头或者换热填料间隙。从建模细节来看，塔体壁板采用模块化拼接设计思路，每块壁板的折边结构都预留了密封胶条安装槽，现场组装时可以通过螺栓快速拼接，既保证壁板连接强度，又能避免运行时漏风漏水。设备侧面预留的仪表安装位，可以根据实际工况需求加装温度、压力监测元件，实时监控进出水温度、塔内静压等运行参数，方便运维人员判断设备换热效率是否处于正常区间。安装边界方面，设备布设时需要在爬梯侧预留至少1.2米的操作空间，满足人员攀爬、工具传递的需求，管路连接侧需要预留管道安装、阀门操作的空间，顶部排风筒上方不能有遮挡物，避免排风受阻造成热风回流，降低整体换热效果。

　　这类设备的结构设计充分考虑了运输、现场组装、后期运维的全流程需求，立式结构的重心经过校核，即使在大风工况下也能保证结构稳定性，壁板的加强筋布局经过力学优化，在控制整体重量的前提下保证壁板刚度，避免设备运行过程中因风机振动产生壁板共振噪音。
