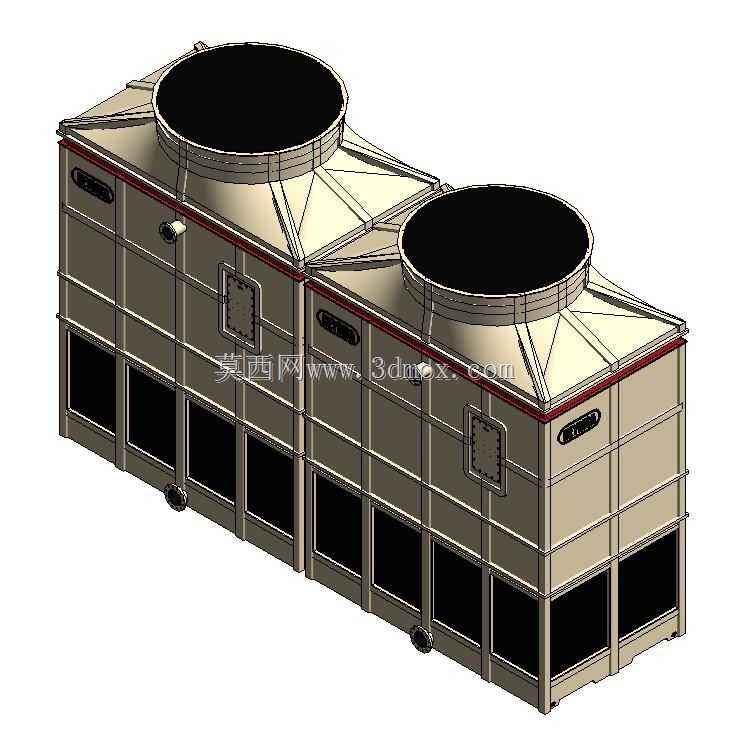

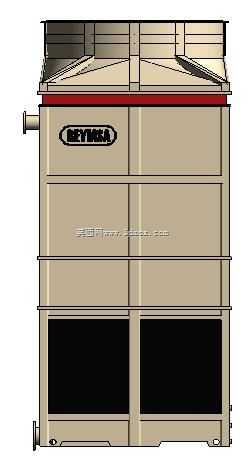

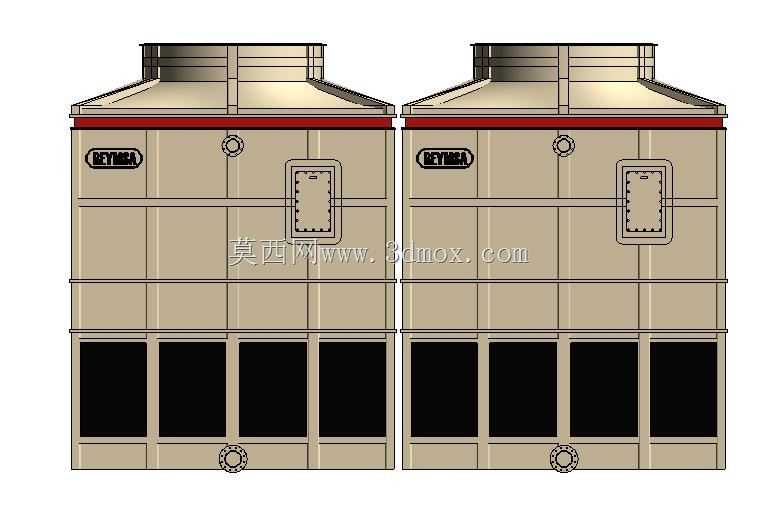

REYMSA系列RTGM型闭式冷却塔三维结构

　　在工业循环冷却系统的布局设计中，冷却塔作为核心换热终端，其三维模型的精度直接影响管路排布、检修空间预留、荷载核算等全流程设计工作，本次呈现的REYMSA系列RTGM型冷却塔结构，针对商用中央空调、工业制程冷却等场景的安装需求做了针对性的结构优化。从实际应用场景来看，该型冷却塔可适配数据中心冷却系统、注塑车间制程降温、冷冻站配套散热、工业反应釜循环水冷却等多类工况，其结构设计兼顾了户外露天安装的耐候性与长期运行的结构稳定性。从设备功能逻辑来看，该塔采用横流换热结构，侧部进风区域设置了大尺寸通风格栅，可保证换热过程的进风均匀性，顶部设置的排风段整合了风筒与收水结构，可降低运行过程中的漂水率，减少循环水损耗。

　　设备侧面预留的循环水进出管接口采用标准化法兰连接尺寸，在建模过程中严格对齐了管路安装的同轴度要求，可直接对接厂区循环水管网的三维布管设计，无需二次调整接口位置。从设计思路层面拆解，该模型的结构分层清晰，下部为集水段，整合了补水、排污、溢流等功能接口的安装位，中部为换热核心段，预留了换热盘管与填料的安装空间，上部为风机传动段，可匹配不同功率的风机电机安装需求，整体采用模块化拼接结构，各段之间的连接法兰做了定位凸台设计，现场安装时可快速对齐，减少高空作业的调整时长。外形尺寸方面，该型塔的安装底座预留了标准化的地脚螺栓孔位，孔距匹配常规工业设备安装的混凝土基础浇筑尺寸，设备整体的外轮廓做了圆角过渡处理，

　　避免安装过程中尖锐边角造成的施工磕碰，侧面设置的检修爬梯与顶部检修平台的结构在模型中完整还原，可直接用于检修通道的安全距离校核。在三维建模的细节处理上，模型还原了设备外壳的加强筋结构，该结构沿塔体高度方向均匀排布，可提升薄钢板外壳的抗风载能力，适配沿海高风压地区的户外安装需求；侧部的品牌标识位置做了凹陷处理，可避免长期户外使用后标识脱落；设备底部的调平支座结构可在安装时调整塔体水平度，保证布水系统的均匀性，避免因塔体倾斜造成的换热效率下降。针对设备选型阶段的设计需求，该模型可直接导入BIM系统做管线综合碰撞检查，提前预判冷却塔与周边风管、电缆桥架、消防管路的位置冲突，减少施工阶段的现场变更；

　　模型的分段结构也方便设计人员根据项目实际冷却需求，调整塔体的组合数量，做多台并联的布局设计时，可直接复用单塔模型做阵列排布，快速完成多塔组合的整体布局。从安装边界的角度来看，该塔的进风侧预留了足够的检修与进风空间要求，模型中可直接测量进风格栅与周边墙体或其他设备的最小安全距离，保证进风风速处于合理区间，避免因进风受阻造成的换热能力衰减；顶部排风段的高度也做了准确还原，可用于校核排风对周边建筑进风口的影响，避免热回流现象降低冷却效率。在结构细节上，塔体中部的分隔板结构将换热段分为两个独立单元，可在单单元检修时不影响另一单元的运行，适配不停机检修的项目需求，该结构在模型中做了独立的实体拆分，方便设计人员做内部流场的仿真分析时快速提取流域边界。设备的外表面涂层分区也在模型中做了区分，下部集水段采用耐水腐蚀的涂层结构，上部排风段采用抗紫外线的涂层结构，可在做施工交底时直接明确不同部位的防腐要求。
