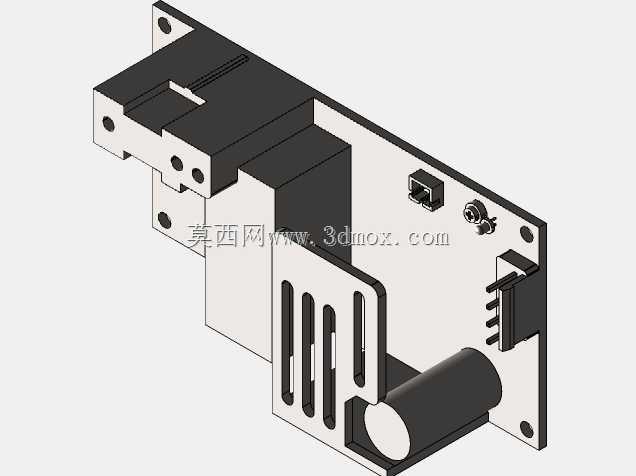

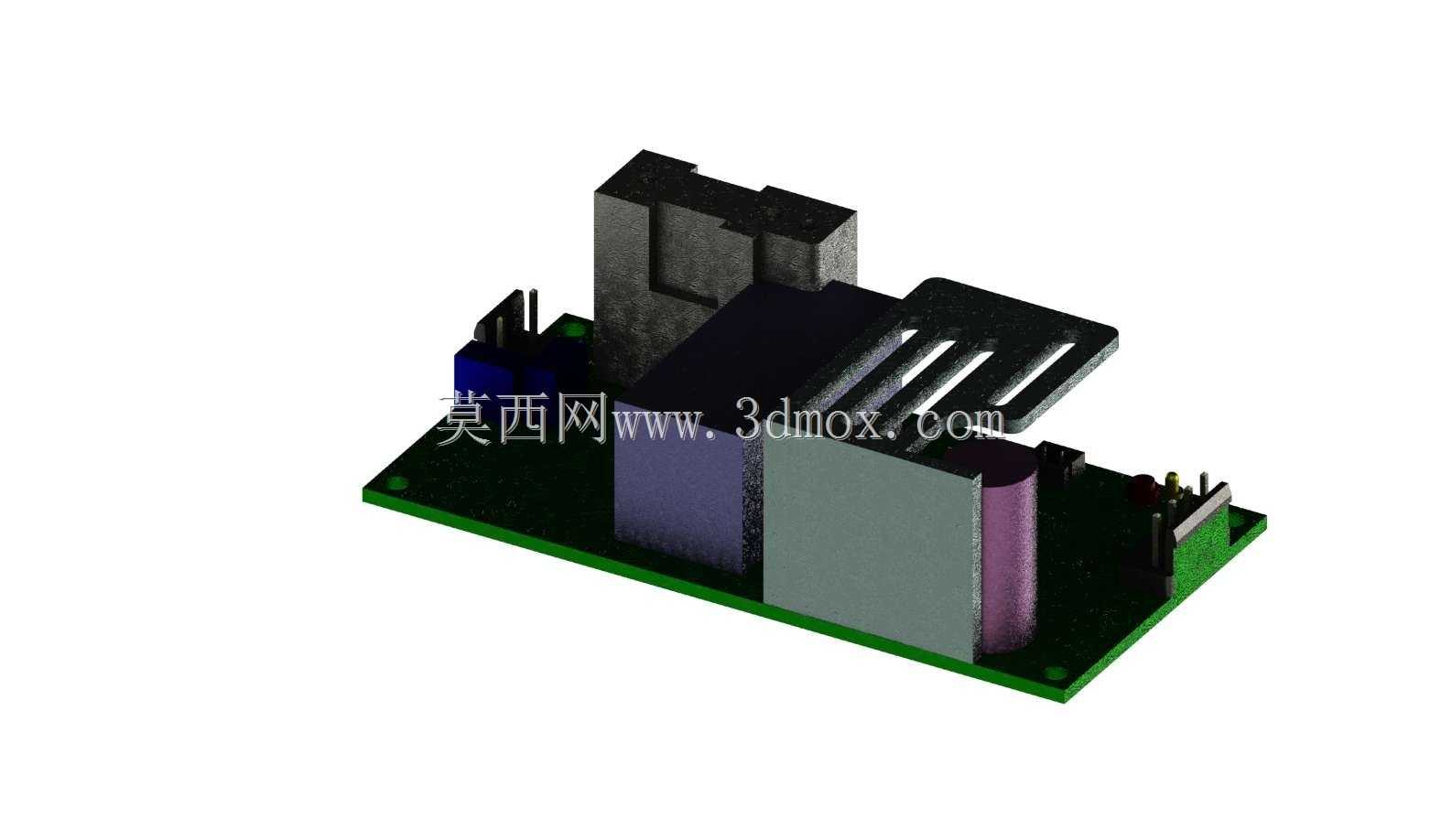

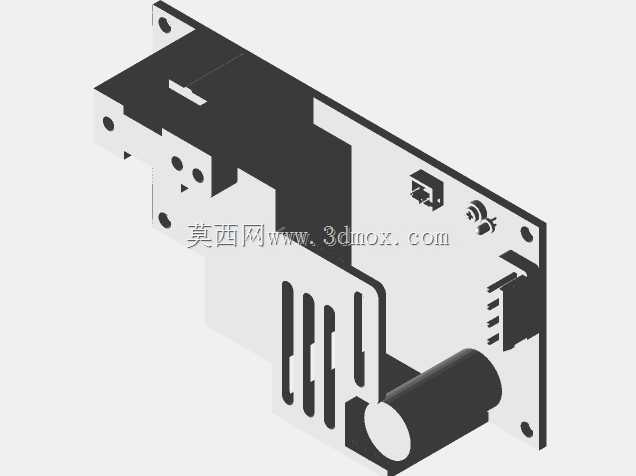

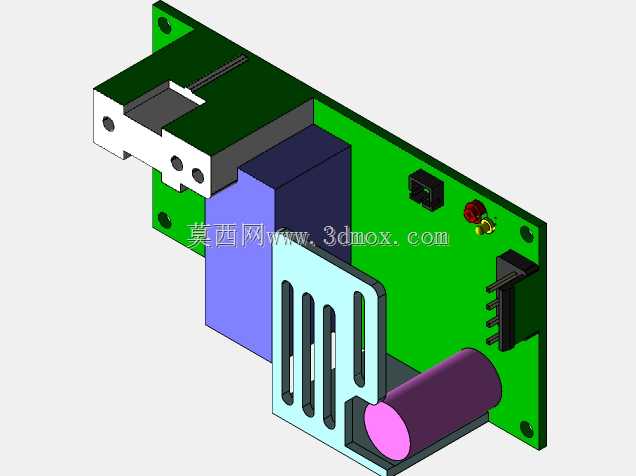

平均井RPS-120系列开关电源结构设计

　　在工业控制、小型机电设备、嵌入式工控板的供电场景里，这类板载式开关电源是整套设备稳定运行的核心供电单元，RPS-120系列平均井电源的结构设计完全围绕板载直装的使用需求展开，没有冗余的外置壳体结构，所有元器件直接排布在PCB基板上，最大化压缩整体占用空间，适配设备内部紧凑的安装腔室。从实际装配角度看，该电源的PCB基板采用标准FR-4玻纤板材，边缘预留了对称的安装固定孔位，孔位间距匹配行业通用的板载电源安装尺寸，不需要额外定制安装支架，直接通过铜柱或者螺丝就能固定在设备主腔体的安装位上，基板边缘做了圆角处理，避免装配时剐蹭周边线束或者其他板卡的绝缘层。核心功率元器件的排布完全遵循散热路径优化逻辑，大容量电解电容、功率变压器、

　　整流桥堆这些发热量大的器件全部布置在基板的通风侧，也就是设备内部风道的流经区域，器件之间预留了足够的爬电距离，满足安规要求的同时，能让流动空气直接带走器件工作产生的热量，不需要额外加装散热风扇就能在额定负载下长期稳定运行，降低了整套设备的噪音和故障点。高低压区域在PCB上做了明确的物理分隔，高压输入端的接线端子布置在基板的一侧边缘，低压输出端的插针布置在另一侧，避免高低压走线交叉产生电磁干扰，输入端的保险管、EMI滤波元件紧贴输入端子布置，第一时间滤除电网侧的尖峰干扰，输出端的滤波电容紧贴输出插针，减少输出电压的纹波，给后端负载提供干净的直流供电。从结构细节上看，功率变压器的磁芯采用卡扣加浸漆的固定方式，能承受工业场景下的持续振动，

　　不会因为设备长期运行产生的振动导致磁芯松动、产生异响或者参数偏移；电解电容全部采用卧式贴板焊接？不对，是部分大容量电容采用立式安装，底部点胶固定，避免振动环境下引脚出现疲劳断裂；散热片采用卡扣式固定在功率管上，接触面涂有导热硅脂，降低接触热阻，散热片的鳍片方向顺着风道方向，最大化散热效率。安装边界方面，该电源整体高度控制在常规设备内部板卡的限高范围内，最高的元器件也就是功率变压器和大容量电解电容，顶部距离PCB板面的高度不超过40mm，不会和设备上盖或者上层安装的板卡产生干涉，基板的长宽尺寸适配120W功率等级的常规布局，不会占用过多的设备内部空间，输入端支持宽电压输入范围，能适配不同地区的电网电压，输出端的电压精度满足工控板卡、

　　传感器、小型执行机构的供电要求，纹波噪声控制在行业标准范围内，不会对周边的敏感信号电路产生干扰。在实际选型使用时，只需要确认安装孔位的匹配度、输入输出的电压等级、额定输出功率是否满足后端负载的总功耗需求，同时预留15%左右的功率余量，就能保证电源长期工作在稳定区间，结构设计上的安规间距、散热路径、抗振动处理，都能满足常规工业场景下的使用要求，不需要额外做结构上的二次修改，直接就能集成到目标设备的供电系统里，缩短设备的研发和装配周期。
