食品包装用层叠式压合工装结构

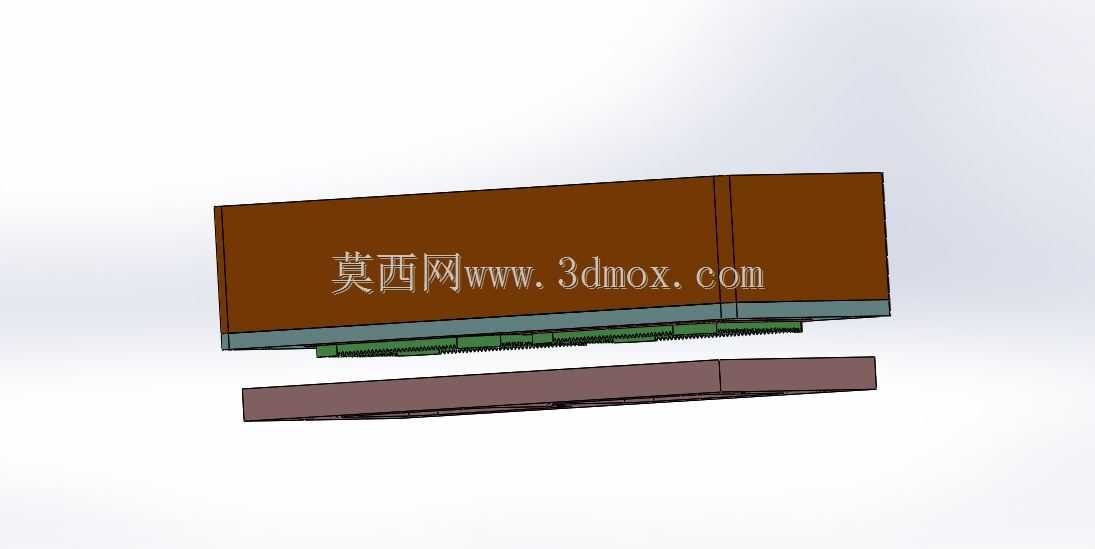

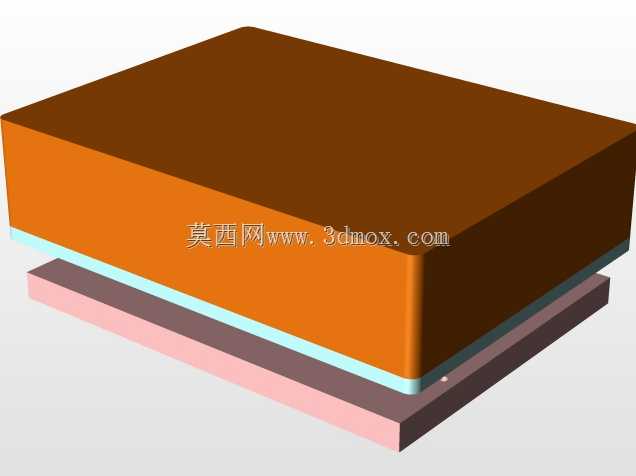

　　在食品加工末端的封装工序里，这类层叠式压合结构常被集成在半自动封口工位，用来完成盒装食品封装前的盒体与覆膜层的预压定位，避免覆膜偏移导致的封口褶皱、漏封问题，相比纯平面压块，分层的结构设计能适配不同厚度的包装衬垫，在烘焙食品、冷鲜预制菜的盒装包装线上应用较多。从结构设计逻辑来看，最上层的硬质压块采用圆角过渡处理，避免压合过程中刮破包装覆膜表面，压块的平面度公差控制在0.1mm以内，保证压合时整个盒面受力均匀，不会出现局部压力过大压坏食品内托、或是局部压力不足导致覆膜粘合不牢的问题。中间的浅蓝色缓冲层选用食品级弹性材质，厚度控制在2mm左右，主要作用是补偿盒体本身的成型公差，毕竟吸塑成型的食品内托难免存在0.1-0.

　　3mm的平面度误差，弹性层可以在压合时产生微量形变，让整个接触面的压力保持一致，同时避免硬质压块直接接触盒体造成的压痕，影响成品外观。下方的粉色定位层承担盒体的对位功能，层上开有和标准食品包装盒外形匹配的定位槽，槽边做15度的导入斜角，操作人员放置盒体时不需要精准对位，顺着斜角就能把盒体滑到正确位置，能有效降低工位操作的对位时间，提升单工位的作业效率。最下方的深灰色基座是整个结构的安装基准，基座底部预留有标准的安装孔位，可以直接固定在现有包装工位的工作台面上，不需要额外加工转接板，适配市面上多数常见的半自动包装压合设备的安装接口。实际使用过程中，压块下行的行程需要根据盒体总厚度做调整，压合时的压力通过缓冲层的压缩量来控制，

　　一般压缩量控制在缓冲层厚度的30%就能达到足够的压合力，既保证覆膜和盒边粘合牢固，又不会压坏盒内的食品。结构的边角全部做了倒钝处理，没有尖锐棱角，符合食品加工工位的安全要求，日常清洁时可以直接用食品级消毒剂擦拭，层与层之间采用可拆卸的连接方式，缓冲层出现磨损后可以单独更换，不需要更换整个压合结构，降低后期的维护成本。从安装边界来看，整个结构的长宽尺寸适配常规的200*150mm规格食品包装盒，总高度控制在80mm以内，安装时只需要保证基座和工作台面的平行度在0.2mm以内，就能保证压合精度，不需要复杂的调试过程，对于小型食品加工车间的包装工位改造来说，这类结构不需要改动现有设备的主体结构，直接替换原有压块就能提升封装合格率，

　　能有效降低包装环节的不良品率。在设计过程中特意规避了容易积灰的直角缝隙，层与层的贴合面做了密封处理，避免食品残渣、灰尘进入结构缝隙造成清洁死角，符合食品生产区域的卫生管控要求，压块表面做了硬质氧化处理，耐磨性能好，长期和覆膜接触也不会产生划痕，不会因为表面粗糙勾扯覆膜造成包装破损。
