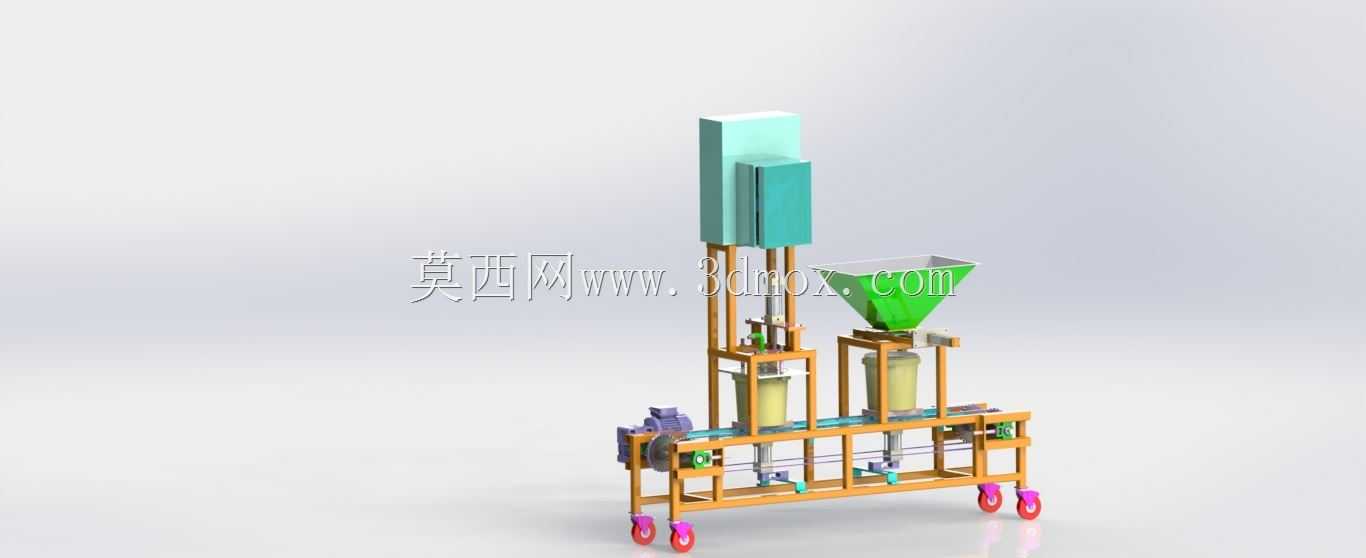

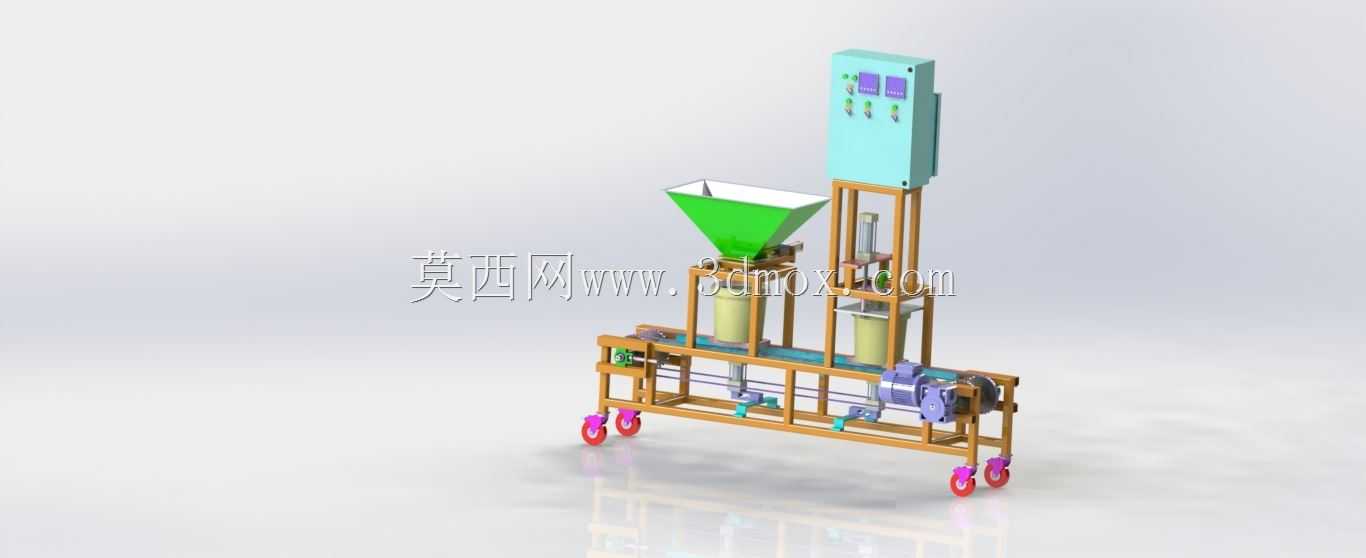

移动式双工位自动称重灌装设备结构

　　这款设备的设计初衷是解决中小批量分装场景下的灌装精度与移动灵活性矛盾，常见于食品添加剂分装、日化原料灌装、小型化工制剂定量装填这类需要频繁切换作业点位的生产环节，相比固定式灌装线，它不需要预埋地脚、对接固定输送轨道，底部配置的万向脚轮带刹车结构，推到作业位置踩下刹车即可固定整机位置，适配车间内多工位轮换、临时产线搭建的使用需求。整机采用框架式铝型材搭建主体支撑结构，型材选型兼顾刚性与轻量化，整体宽度控制在800mm区间，长度约1200mm，整机高度不超过1800mm，能够顺利通过常规车间的标准防火门，也可以适配普通货梯的转运需求，不需要拆分部件就能完成跨区域转场。设备采用双工位并行布局，两个灌装头独立对应一套称重承载工位，

　　单工位完成灌装、换桶的间隙，另一工位可以持续执行灌装作业，相比单工位结构能减少30%左右的等待空耗，灌装头的升降行程设计为200mm，能够适配高度在150mm到350mm之间的常规敞口包装桶，料斗部分采用斜壁溜料结构，出料口配置截料阀，能够在达到设定重量阈值时快速切断料流，避免物料滴落影响称重精度。设计过程中特意将称重模块布置在工位托盘正下方，避开了框架型材的传力路径，避免框架振动、管路拉扯对称重传感器的信号干扰，传感器的安装座做了水平调节结构，安装时可以通过四个调节螺栓校准托盘水平度，减少偏载带来的称重误差。料仓部分分为两个独立单元，一侧是大容量储料仓搭配垂直送料结构，适合流动性较好的颗粒、粉体物料输送，另一侧是敞口式受料斗，

　　可以对接人工投料或者上游小型输送设备的来料，两个料仓的出料端都汇总到截料阀位置，根据物料特性可以选择单独启用某一路进料，也可以两路搭配使用完成混合物料的灌装。气动控制元件全部集中布置在框架下层的安装板上，走线走管全部沿着型材内侧的槽位布置，外侧加装饰盖板遮挡，避免作业过程中物料滴落、人员剐蹭损坏管路，气源接口设置在设备侧方下部，距离地面高度300mm，对接车间压缩空气管路时不需要弯腰探到设备底部，操作更顺手。设备底部的脚轮采用聚氨酯包胶材质，滚动过程中不会刮伤环氧地坪，两个定向轮搭配两个万向带刹轮的布局，推行时方向更容易控制，固定时刹车踏板踩下后能够限制轮子转动与转向，即使灌装过程中出现轻微振动也不会发生位置偏移。

　　灌装头的出料口做了防滴漏收口设计，截料阀关闭后出料口残留的少量物料会被收口结构兜住，不会滴落到桶口外侧污染包装，称重托盘表面贴了防滑橡胶垫，放桶时能够减少桶身滑动，也能避免金属桶和金属托盘直接碰撞产生火花，适配部分有防爆要求的作业场景。整机的重心经过配平计算，满载物料状态下的重心高度不超过整机高度的三分之一，即使推行过程中遇到小坡度地面也不会发生倾翻，框架上部的电控箱做了倾斜安装，操作面板朝向操作人员站立的一侧，站立作业时不需要抬手仰头就能完成参数设置、启停操作。
