网纹辊式黄瓜大小分级分拣设备结构

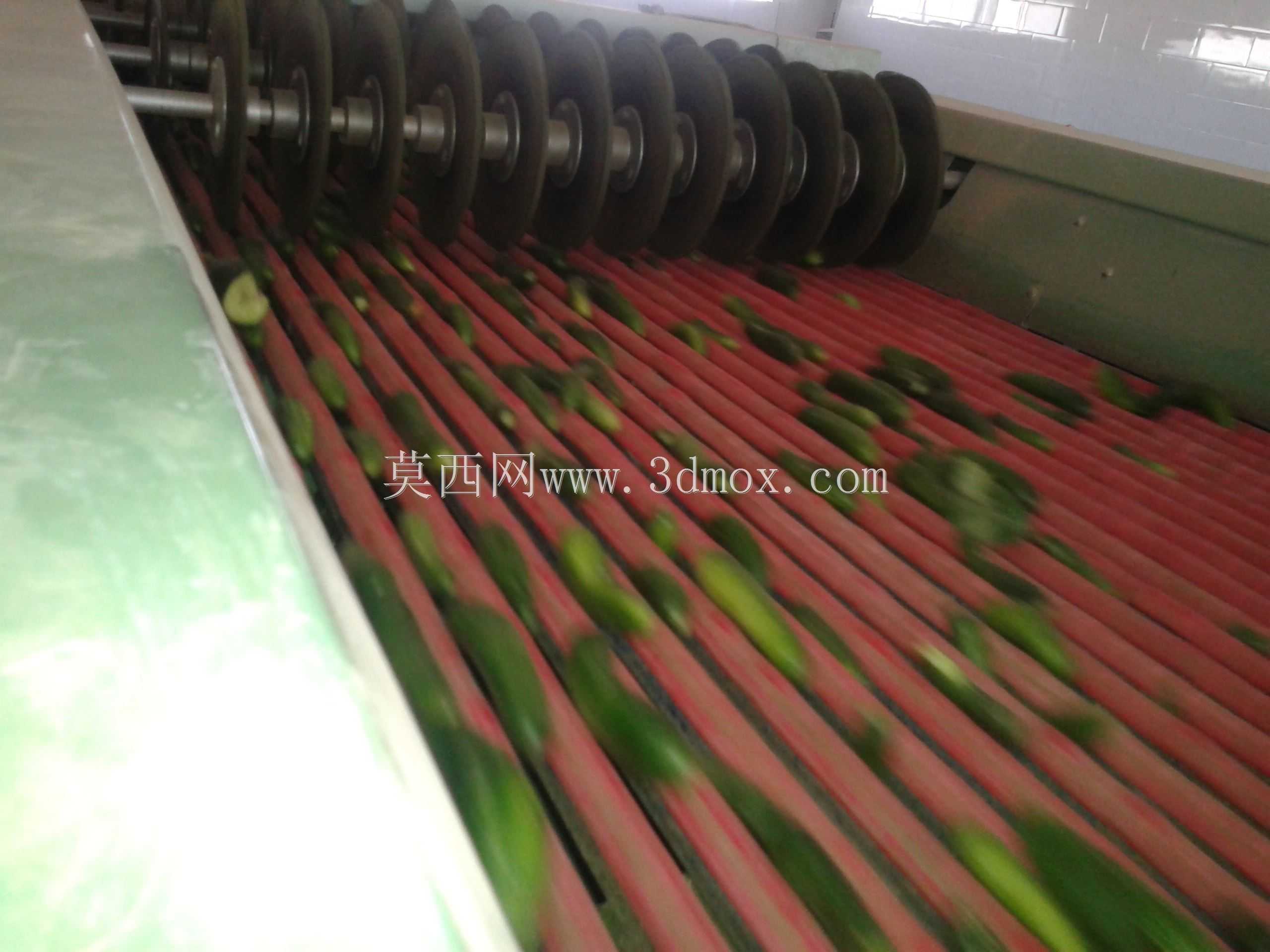

　　在果蔬产后商品化处理的产线环节，这类网纹辊式黄瓜分拣设备主要对接鲜食黄瓜采收后的初加工工序，适配规模化蔬菜种植基地、生鲜配送中心的分选作业需求，替代传统人工按果径大小分级的操作，解决人工分选效率低、分级尺度一致性差、长时间作业疲劳导致的错分漏分问题。设备核心分选单元采用平行排布的网纹辊组作为输送与筛选载体，辊体表面的网纹结构并非装饰性设计，而是通过增大接触摩擦力，带动放置在辊隙间的黄瓜沿辊道轴向匀速前进，避免光滑辊面输送时出现的果蔬打滑、原地打转、堆积卡料问题，同时网纹的凸起结构不会对黄瓜表皮造成机械划伤，保障鲜食果蔬的商品外观完整性。

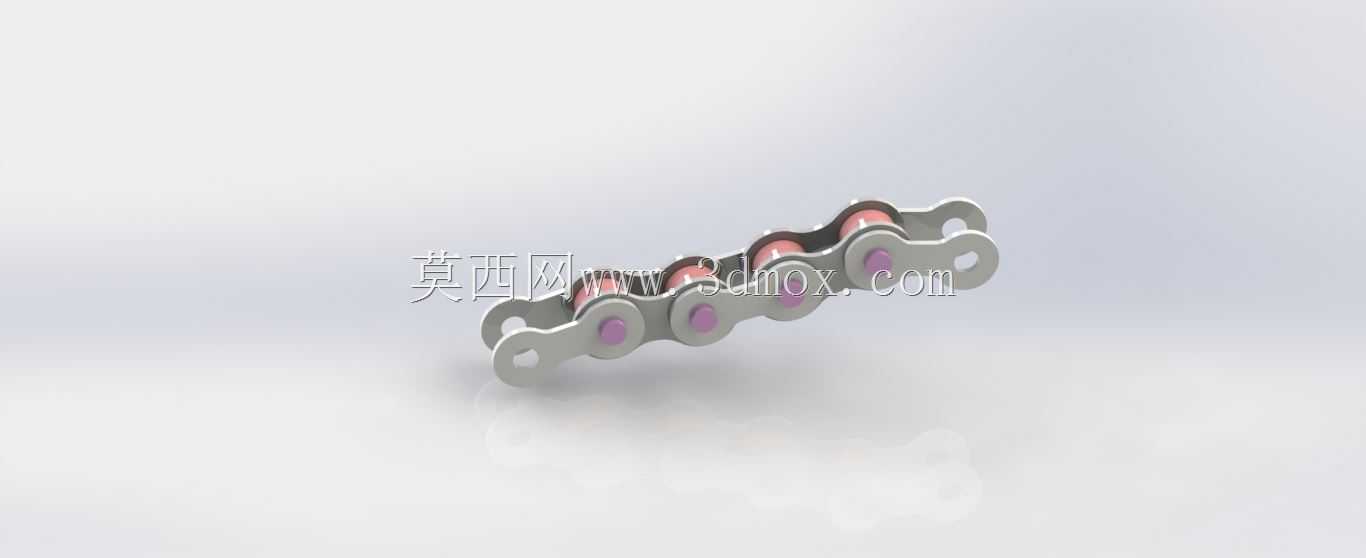

　　从功能实现逻辑来看，相邻两根网纹辊的间隙沿黄瓜输送方向呈梯度递增排布，进料端辊隙设置为最小尺寸，对应剔除过小的畸形果、残次果，随着输送行程推进，辊隙逐步放大，不同果径的黄瓜会在对应间隙位置下落至下方的集料输送单元，完成按直径尺寸的分级作业，本次结构对应的分选规格适配果径30毫米区间的分级档位，可覆盖主流鲜食黄瓜的商品分级需求。设备的驱动端采用集中式链传动结构，所有网纹辊的轴端通过链轮与传动链条啮合，单台减速电机即可驱动整组辊体同步转动，传动链路结构简单，日常维护时仅需定期检查链条张紧度、加注润滑脂即可，无需复杂的多轴同步调试，适合涉农加工场景下低频次、高强度的作业工况。

　　结构设计阶段，首先要明确安装边界的尺寸约束，设备主体的输送段宽度需匹配前端果蔬清洗出料端的输送带宽度，避免衔接位置出现落料落差过大导致的果蔬碰伤，辊组的安装倾角控制在3-5度区间，倾角过小会导致黄瓜输送速度过慢、分选效率不足，倾角过大则会让黄瓜滑动速度过快，未到达对应间隙位置就提前滚落，影响分级精度。网纹辊的材质选用食品级耐磨聚氨酯包覆，辊芯采用不锈钢管材加工，既满足食品接触设备的卫生要求，也能耐受果蔬汁液的腐蚀，长期作业不会出现辊面锈蚀、材质脱落污染果蔬的问题。机架部分采用标准化方管焊接结构，支脚配置可调式脚杯，可根据现场地面平整度调整设备水平度，同时适配不同高度的前后端衔接设备，安装时无需额外制作复杂的预埋基础，仅需将设备就位后调整水平、固定脚杯即可接入产线运行。

　　设备的集料段对应每个分级档位设置独立的导料槽，导料槽表面铺设柔性缓冲垫，黄瓜从辊隙下落时通过缓冲垫减速滑入集料箱，避免直接坠落造成的表皮碰伤、断果问题。在进料端设置匀料机构，将前端输送过来的成堆黄瓜梳理为单根排布状态，保证每根黄瓜都能平稳落在辊隙之间，避免多根黄瓜堆叠挤压导致的无法正常下落、分级失效问题。日常作业过程中，网纹辊表面残留的黄瓜刺、叶片碎屑可通过设备自带的毛刷清理辊在运行过程中自动清扫，无需停机人工清理，减少非作业停机时间，提升整线运行效率。这类分选结构除了适配长条形的黄瓜分选，调整辊隙梯度、更换不同表面纹理的辊体后，也可适配胡萝卜、西葫芦、长茄子等长条形果蔬的尺寸分级作业，具备一定的产线适配通用性。
