厂区出入口平移式自动道闸结构设计

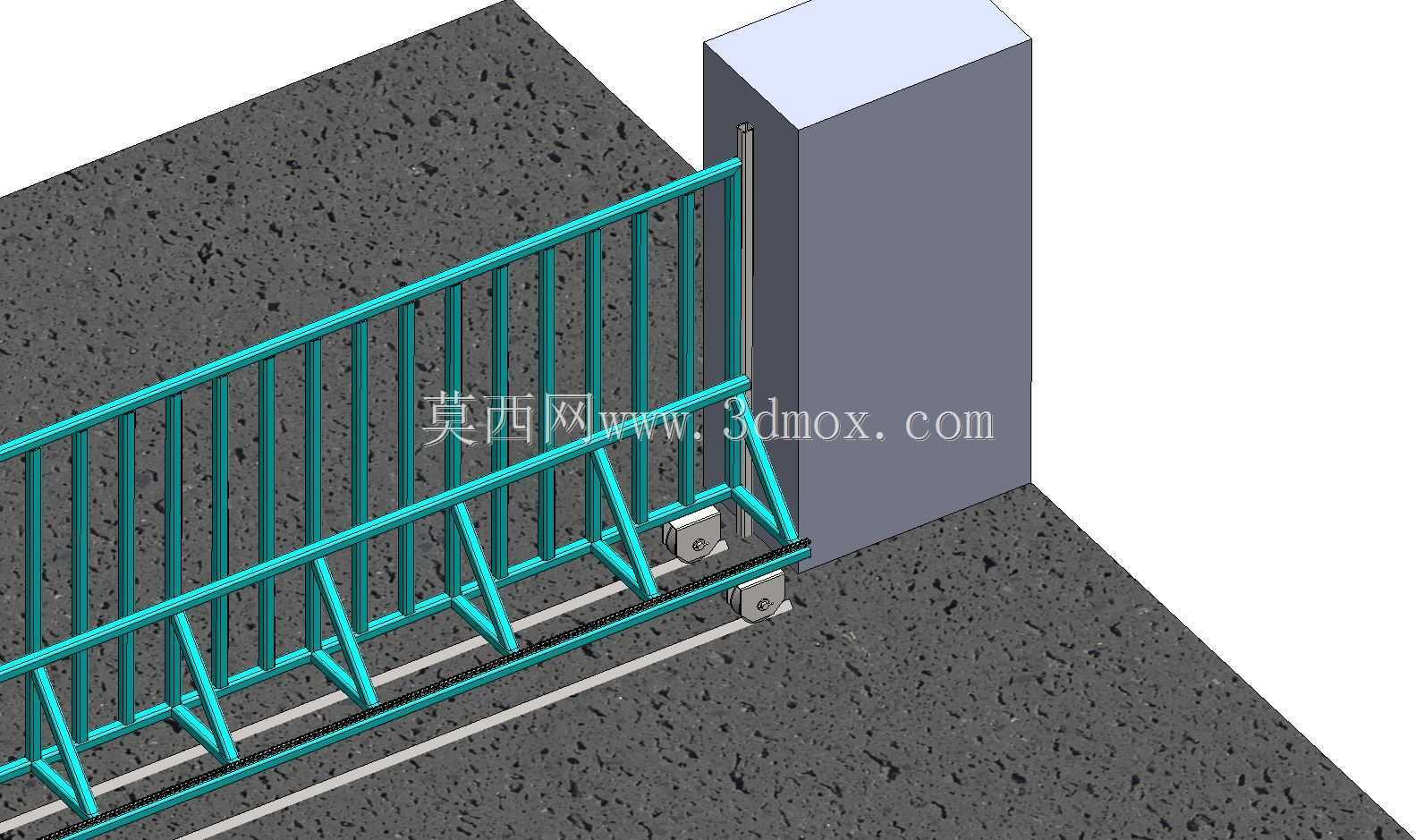

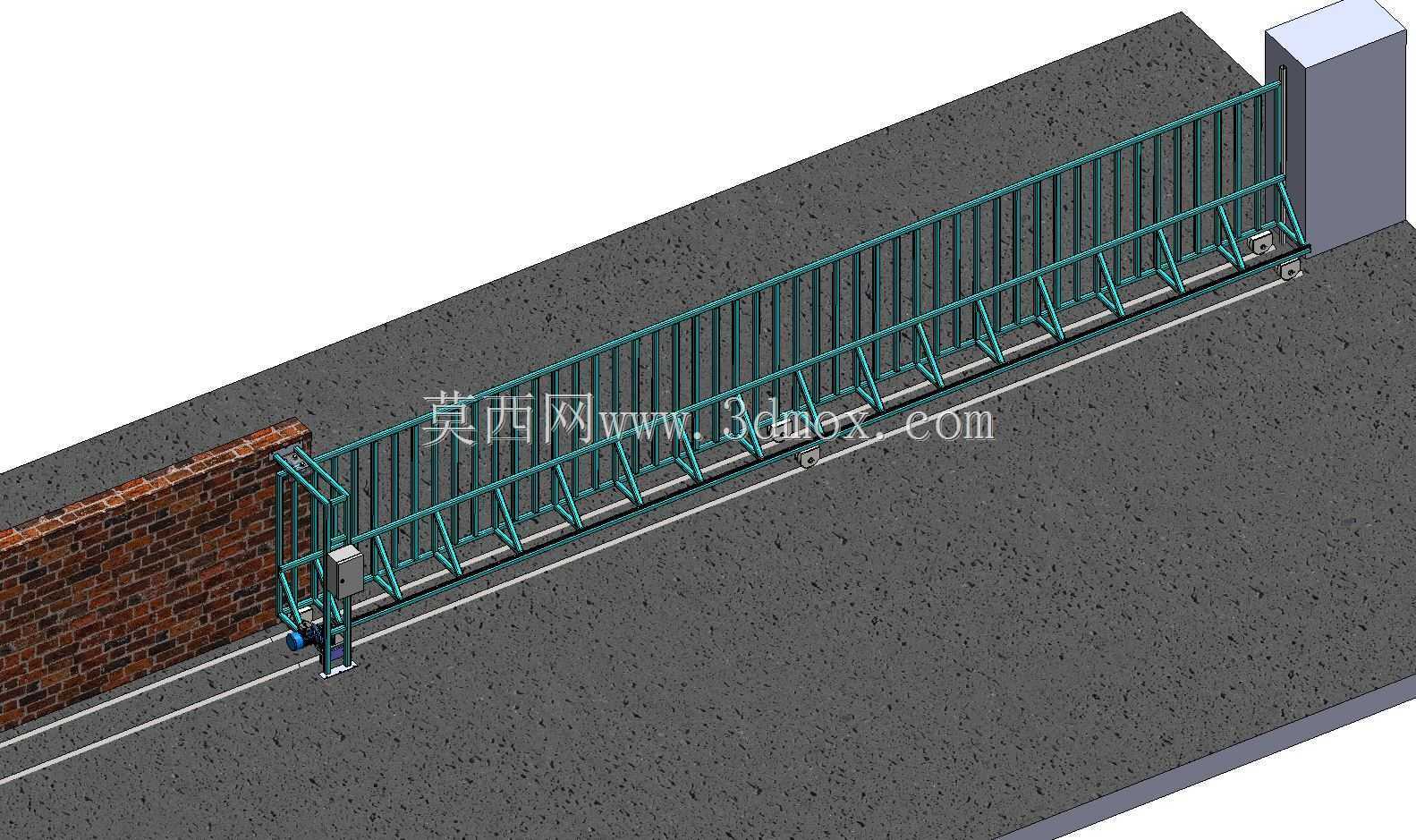

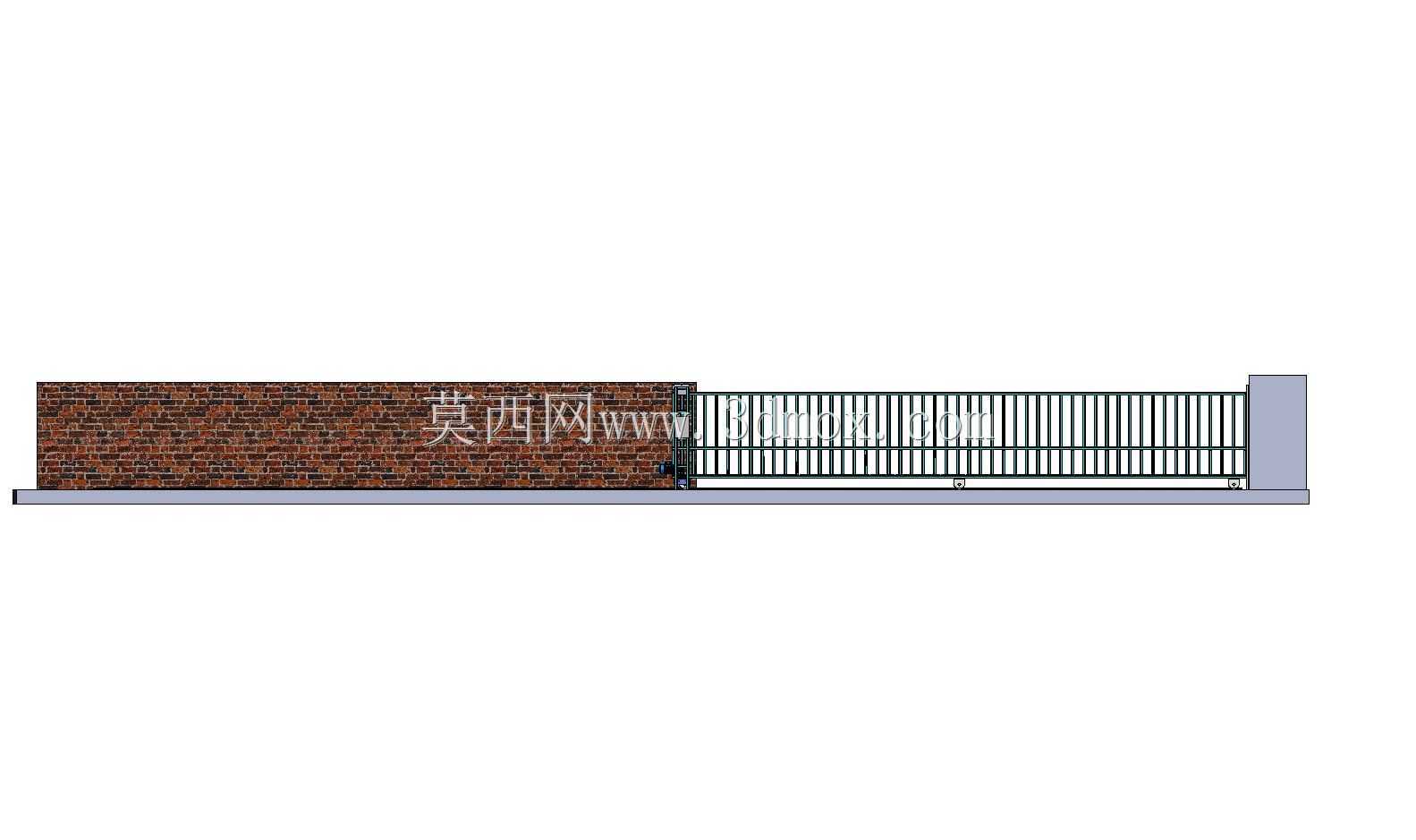

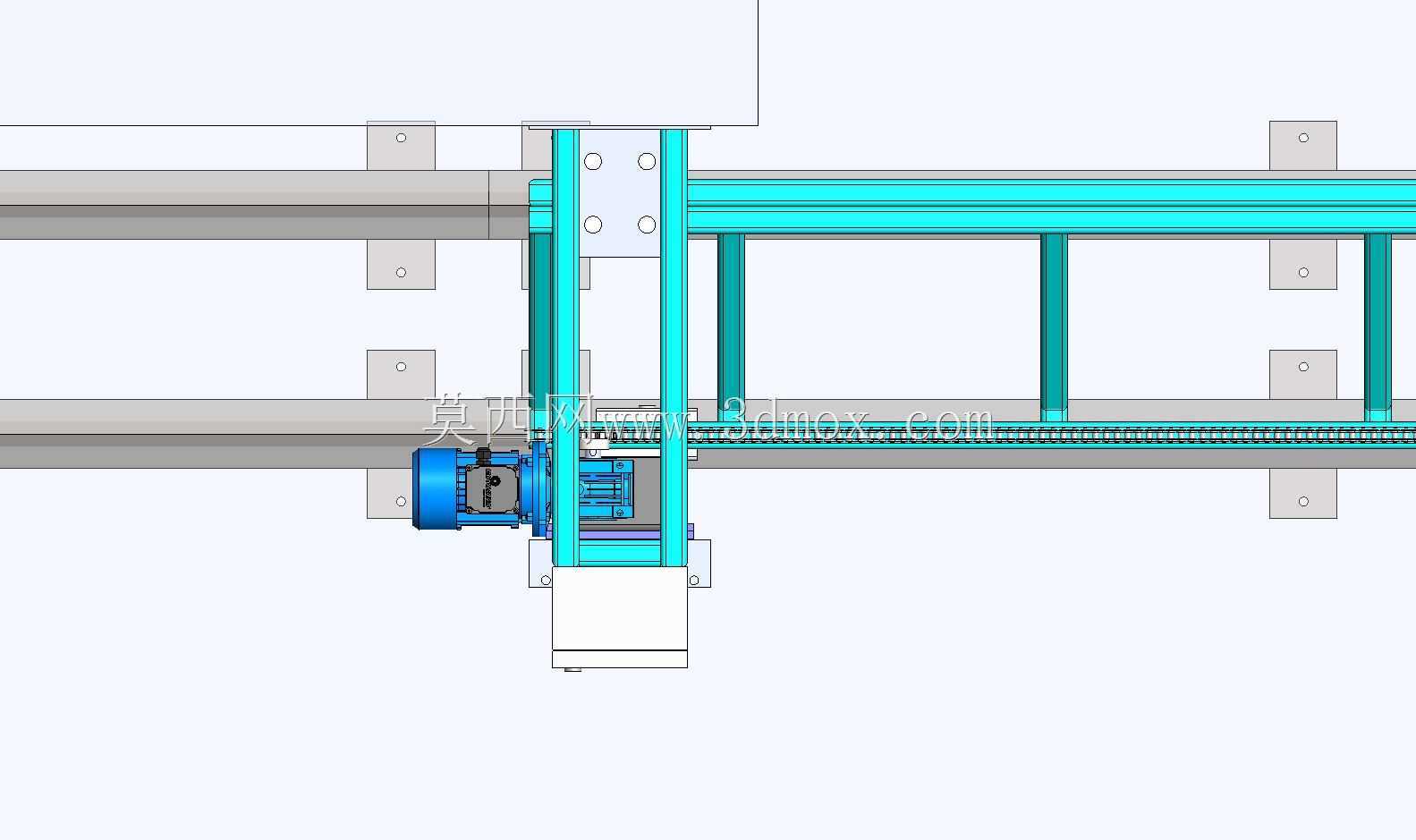

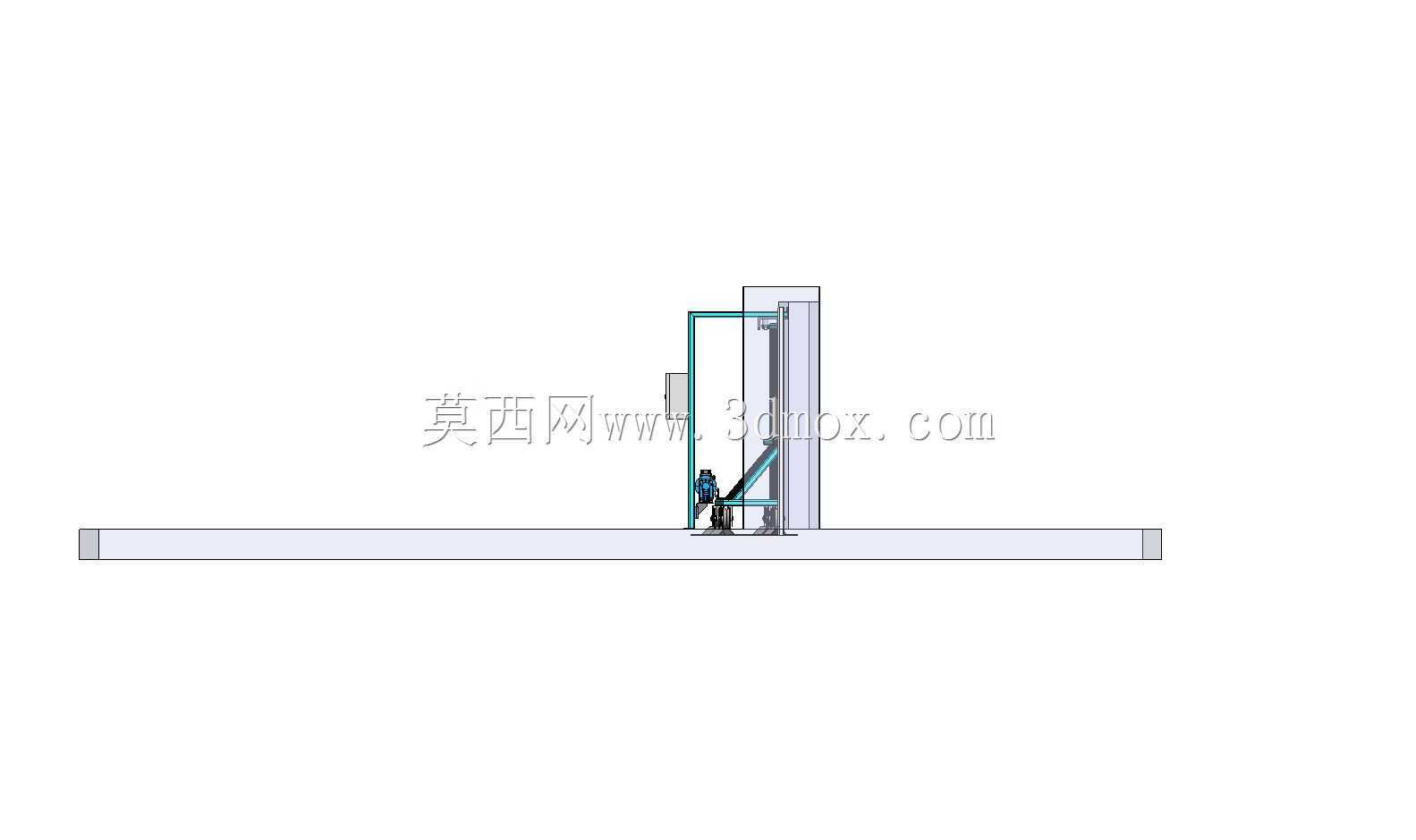

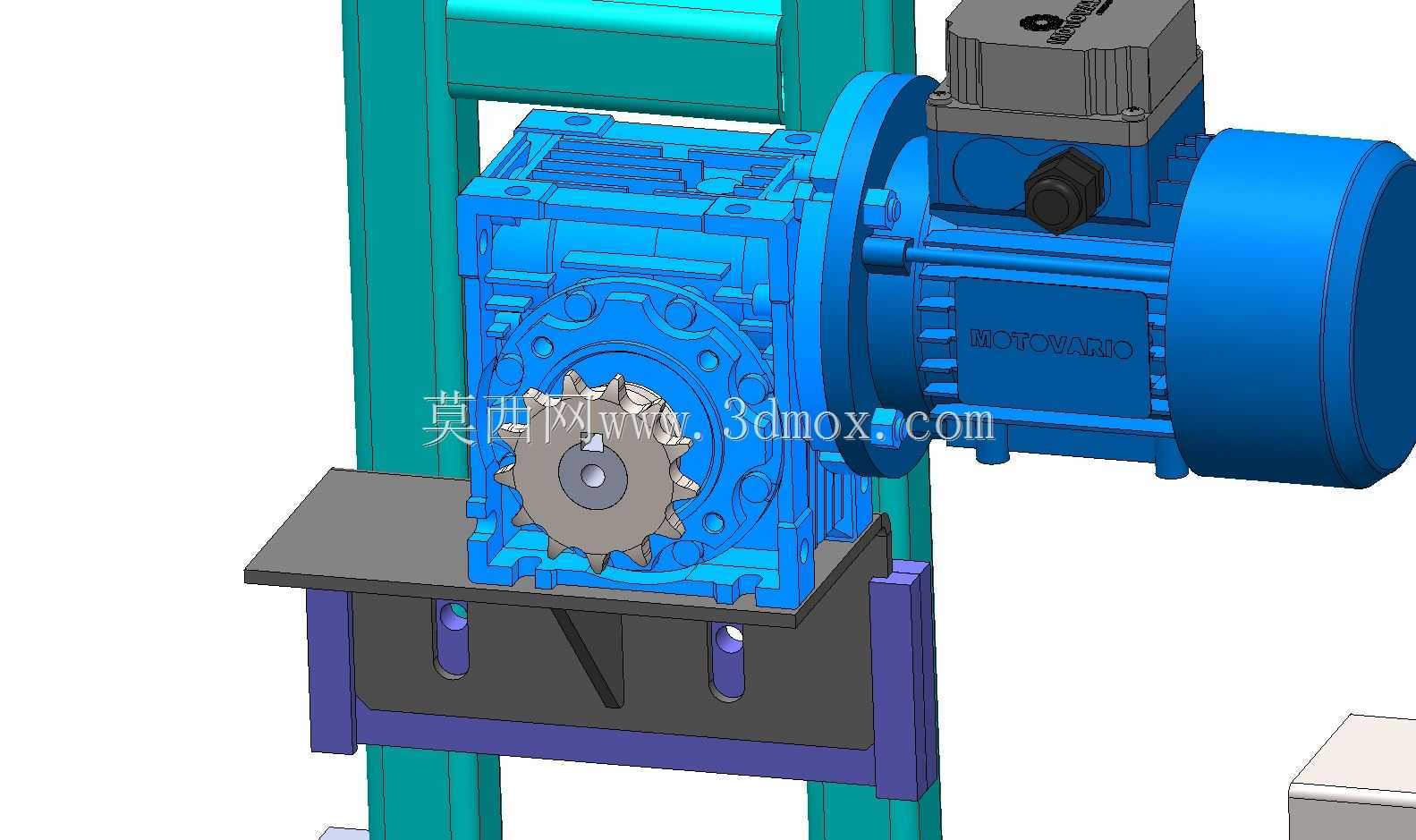

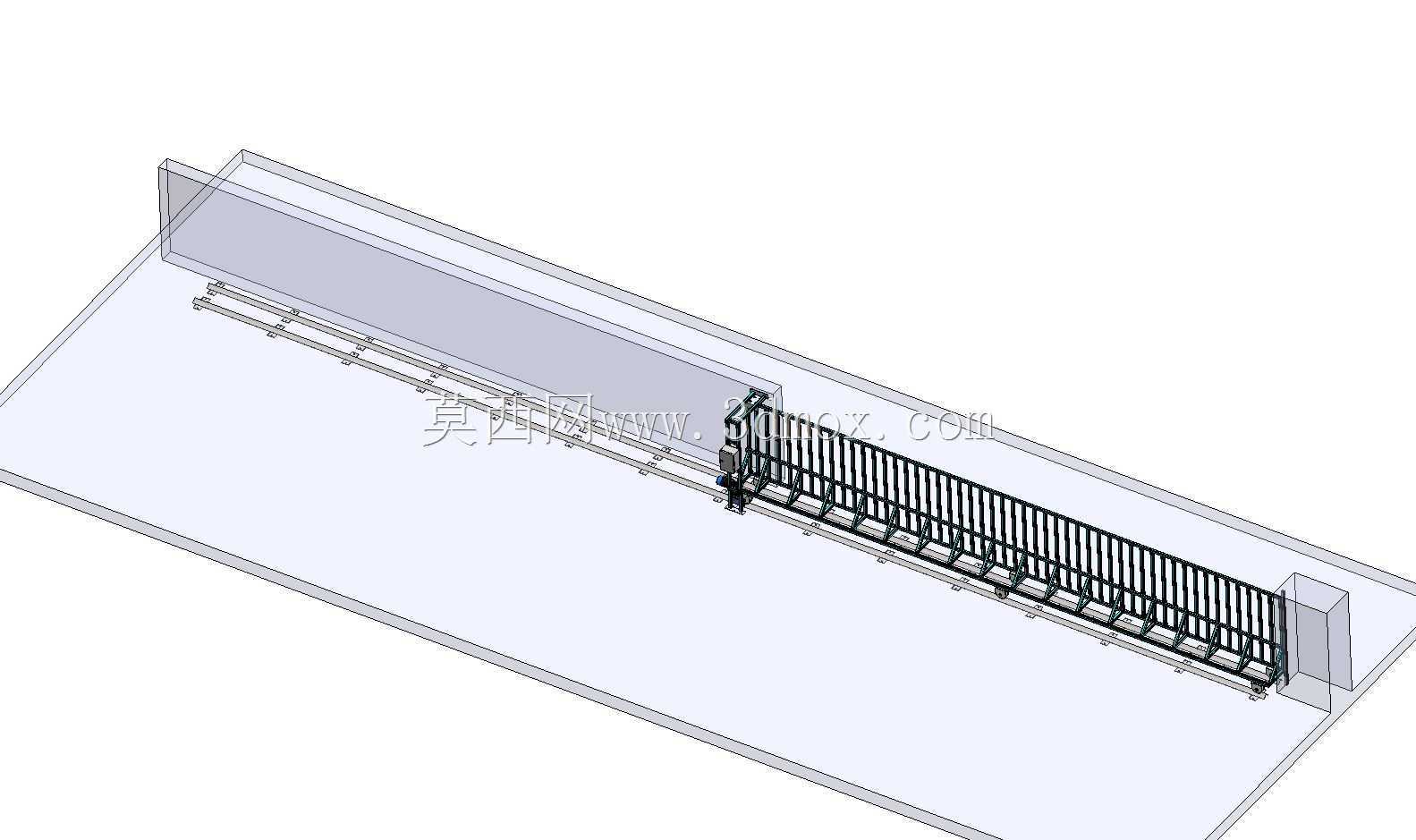

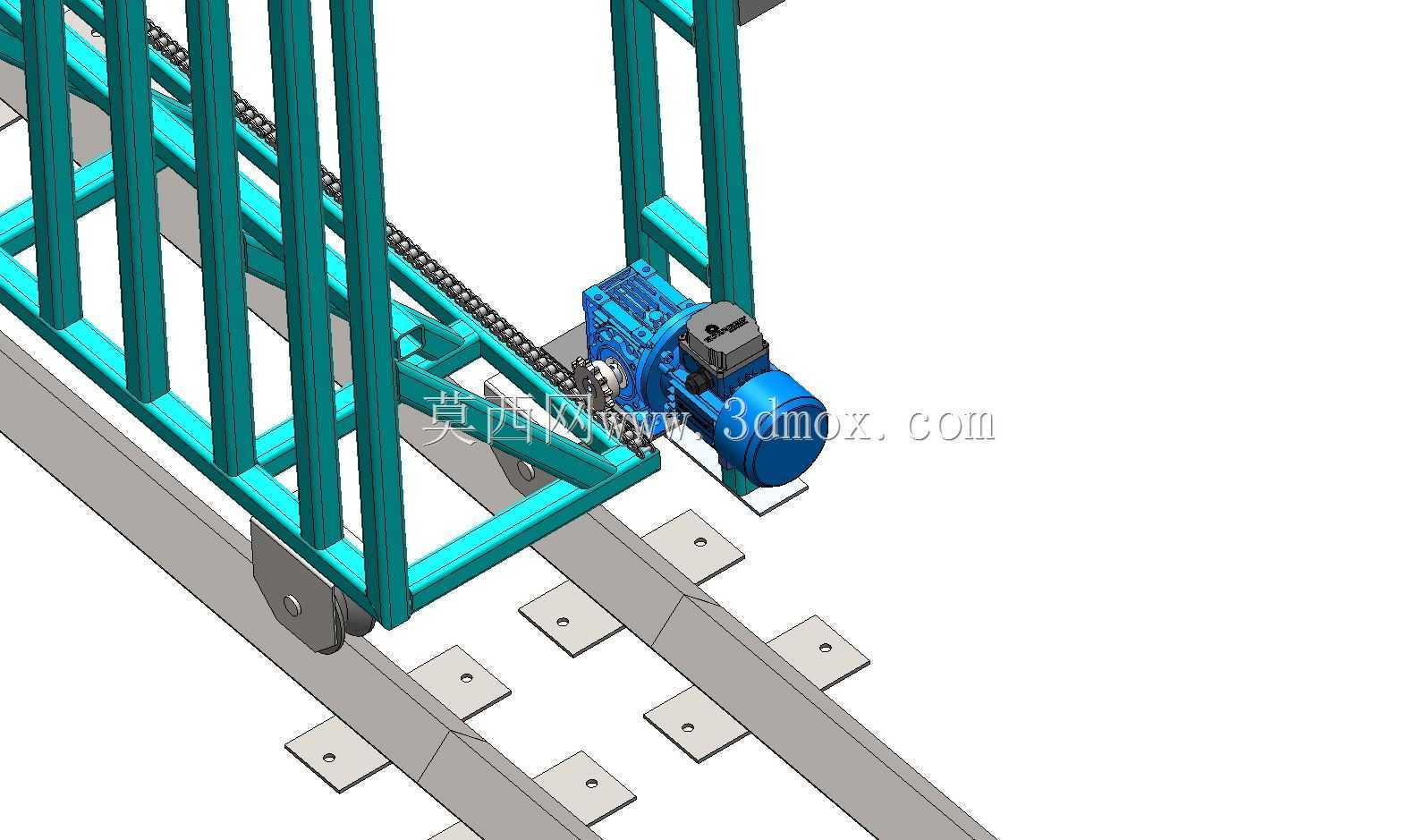

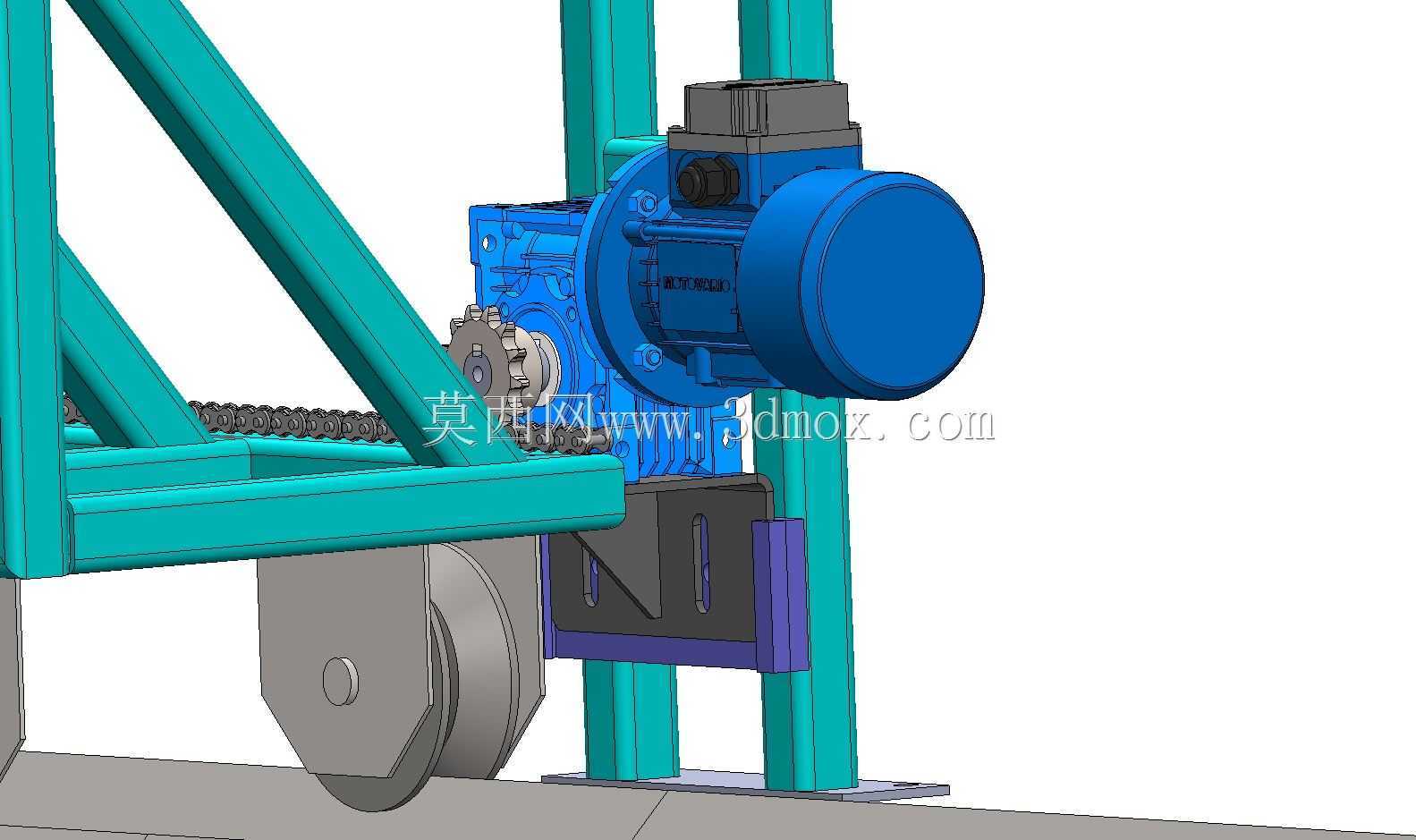

　　这套平移式自动道闸结构，主要面向厂区、物流园、封闭园区的机动车出入口管控场景设计，区别于传统起落杆式道闸，平移式结构的栏栅整体沿地面轨道横向移动，不存在杆体抬升后的高空遮挡问题，也能适配超宽出入口的管控需求，单套设备可覆盖4-8米宽度的通行通道，对于需要管控大型货运车辆进出的场景适配性更强。从结构组成来看，整套设备包含驱动端机头、栏栅主体、地面导向轨道、端部接收立柱、侧边限位组件几个核心部分，驱动端集成在栏栅起始侧的机头箱内，内置减速传动机构与驱动轮，配合地面预埋的导向轨道，带动整段栏栅沿轨道方向做往复直线运动，实现通道的开启与关闭。栏栅主体采用竖杆加横向主梁的框架式结构，竖杆间距控制在120mm以内，既能够避免人员从栏栅间隙钻越，

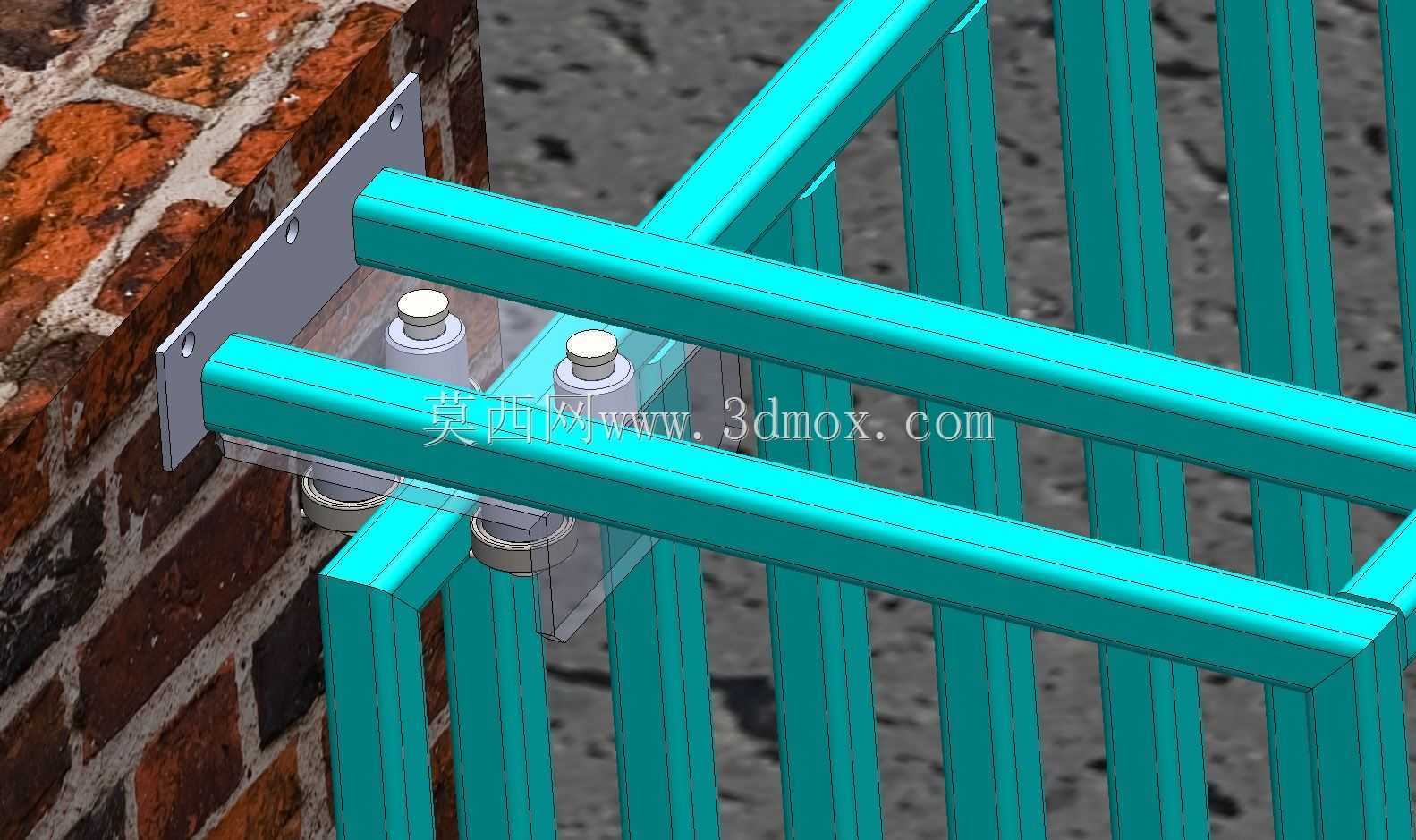

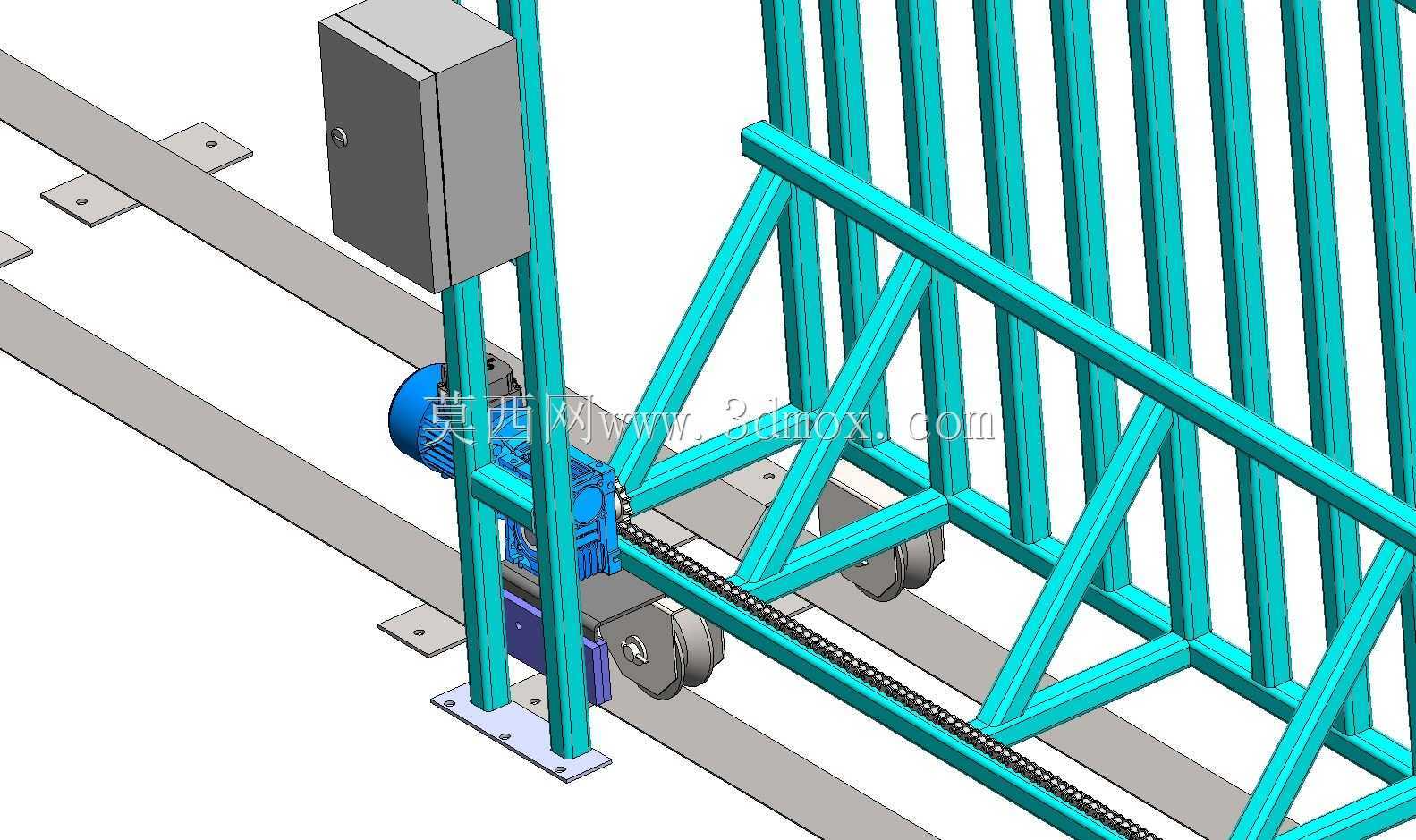

　　又能降低整段栏栅的风阻，在户外多风环境下减少结构受力，横向主梁采用矩形管焊接成型，每间隔1.2米设置一组斜向支撑肋，连接上下主梁与底部行走滚轮支架，避免长跨度栏栅出现中部下挠变形。底部行走组件采用带侧向导轮的滚轮结构，导轮卡在轨道两侧的导向槽内，能够抵消栏栅移动过程中的横向偏移，避免运行卡滞，轨道采用预埋式安装，上表面与完成地面齐平，不会对通行车辆的轮胎造成颠簸冲击，也不会在轨道位置积存杂物影响设备运行。端部接收立柱设置在通道的另一侧，栏栅完全关闭时，栏栅端部的定位卡块会嵌入立柱上的定位槽内，配合侧边的电磁锁结构，能够实现关闭状态的锁止，避免外力强行推开栏栅，立柱内部预留了传感器安装位，可加装红外对射装置、车辆检测线圈的接线端子，

　　实现车辆通行后的自动落锁、防砸检测等扩展功能。设计过程中重点考量了长跨度栏栅的结构刚度问题，通过有限元校核，在栏栅中部位置增加了一组辅助支撑滚轮，分担两端滚轮的承重，避免栏栅长度超过6米后出现的中部下垂问题，同时所有栏栅杆件的连接位置均采用满焊后打磨处理，外部做户外喷塑处理，适配户外露天使用的防腐需求。安装边界方面，驱动端机头需要在出入口侧边预留不小于1.5米的设备安装空间，用于放置机头箱与栏栅收回后的堆叠段，地面轨道的预埋深度控制在120mm，需要在场地硬化阶段同步完成轨道预埋与找平，轨道的直线度公差控制在每米1mm以内，全长度方向累计公差不超过5mm，避免栏栅运行过程中出现卡滞。设备的运行速度控制在0.2m/s，

　　从完全开启到完全关闭的时长根据通道宽度不同在20-40秒区间，既能够保证通行效率，也能避免运行速度过快带来的冲击与安全隐患。栏栅的整体高度设置为1.2米，既能够起到有效的隔离管控作用，也不会遮挡出入口处安保人员的观察视线，方便值守人员观察通道两侧的通行情况。驱动端的机头箱采用密封式设计，防护等级达到IP54，能够应对户外雨天、扬尘环境下的使用需求，箱体侧面预留检修门，方便后期对内部传动机构、电控组件进行维护保养。整套结构的所有受力构件均采用Q235材质加工，焊接完成后做整体去应力处理，避免长期使用后出现焊接变形导致的运行不畅，底部滚轮采用耐磨尼龙材质，运行过程中噪音低，也不会对地面轨道造成过度磨损，使用寿命更长。在实际场景应用中，这套结构可对接车牌识别系统、门禁刷卡系统，实现车辆核验后的自动开闸，车辆完全通过通道后自动关闸锁止，无需人工手动操作，能够大幅降低出入口值守人员的工作强度，相比传统起落杆道闸，栏栅式的平移结构整体封闭性更好，能够有效阻止非授权人员、非机动车从机动车通道随意进出，提升封闭园区的整体安保管控等级。
