加工厂用工业转子副排气阀结构设计

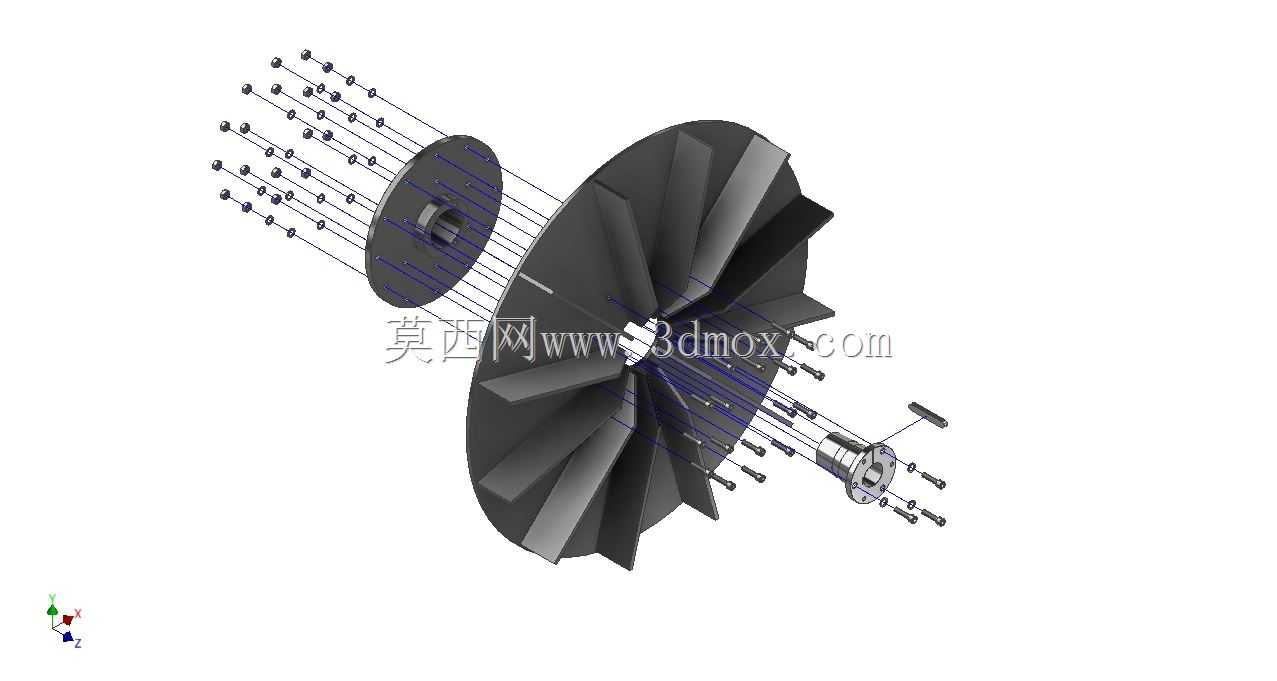

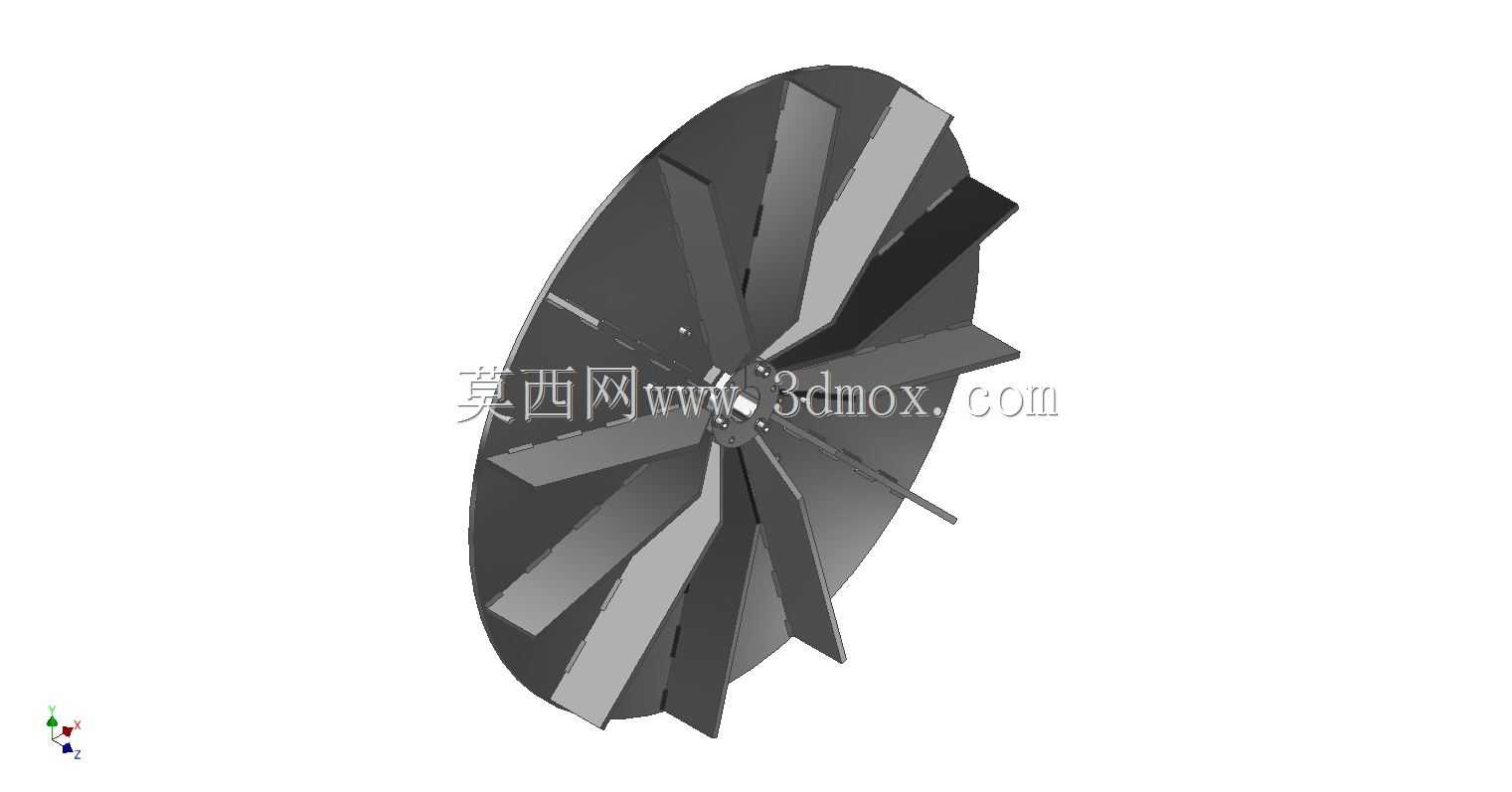

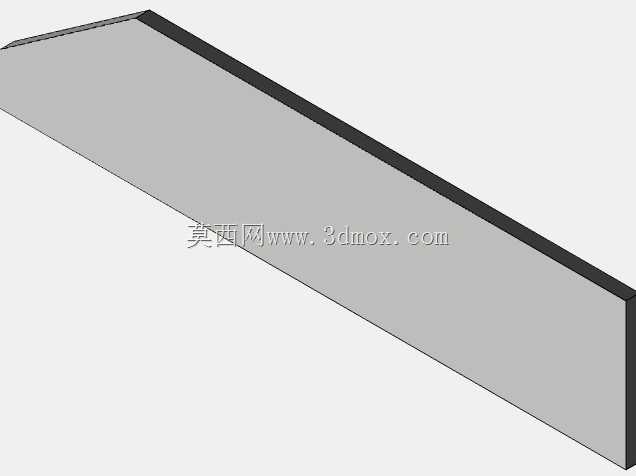

　　在食品加工、粮油制备类加工厂的通风排气、物料输送风路系统中，这类转子副排气阀是风路压力调节的核心执行部件，常配套在气力输送管路的支路节点、除尘风网的分支排气段，承担支路风压泄放、气路通断切换的功能，避免主风路压力波动影响整条生产线的物料输送稳定性，尤其在卡瓦科马德罗这类涉及颗粒物料输送的加工厂场景中，该类阀件需要兼顾气流导通效率与转动部件的抗磨损性能，适配含尘气流的长期通过需求。从结构设计逻辑来看，该阀件采用辐条式叶轮转子作为核心启闭与导流部件，多片径向布置的叶片沿中心轮毂均匀排布，叶片采用带一定倾角的直板结构，既可以在转子转动时降低气流通过的阻力，也能在阀件关闭状态下通过叶片间的贴合间隙控制泄漏量，

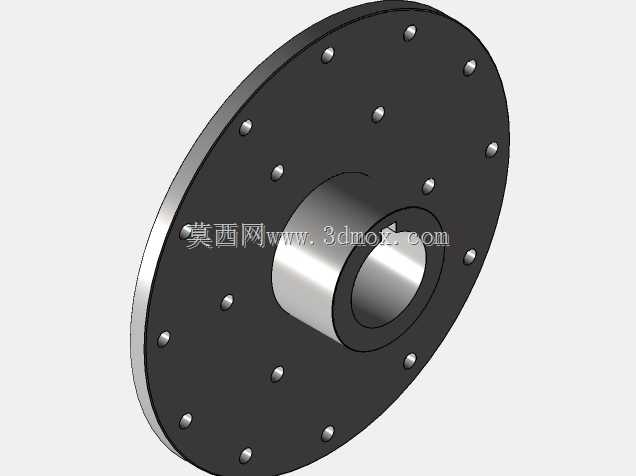

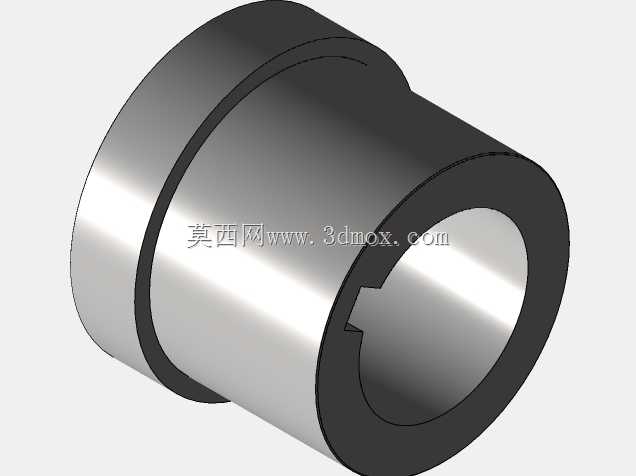

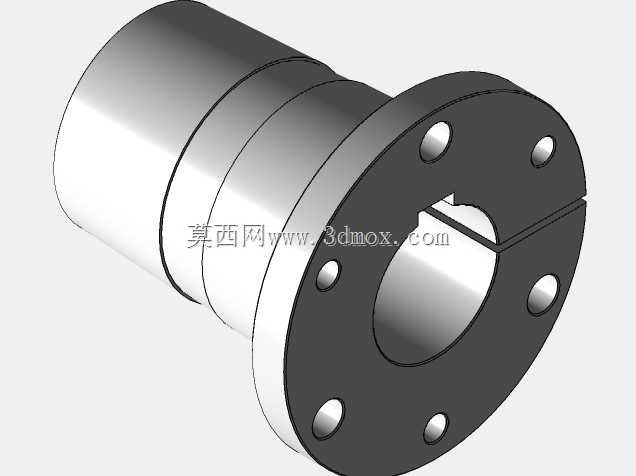

　　中心轮毂处预留了与驱动轴配合的安装孔位，孔位旁设置有定位销孔，可保证转子与驱动轴的周向固定精度，避免长期转动过程中出现转子窜动、叶片刮蹭阀体内壁的问题。叶片的外缘做了小角度的倒角处理，一方面是降低装配时叶片与阀体内腔的对位难度，另一方面也能减少含尘气流长期冲刷下的叶片边缘磨损速率，延长部件的实际使用寿命。从安装边界来看，该转子部件整体为圆盘式结构，径向尺寸适配对应通径的圆形阀体内腔，轴向厚度控制在较薄的区间内，可直接嵌入阀体的中部安装腔，不需要额外占用过多的管路安装空间，中心轴孔的尺寸与常规工业驱动轴的标准轴径匹配，可直接配套市面常见的小型气动执行器或者电动执行机构，不需要额外定制转接轴套。在实际工况运行中，

　　当支路风路需要排气泄压时，驱动轴带动转子转动到导通位置，叶片之间的流道完全对齐管路的通流截面，气流可沿叶片间的间隙顺畅通过，排气过程中叶片的倾角可以对气流起到一定的导流作用，降低气流通过时的紊流噪声；当支路需要关闭时，转子转动到闭合位置，叶片的侧边与阀体内腔的密封面贴合，阻断气流通路，此时叶片的排布结构可将阀前后的压力均匀分散到每一片叶片上，避免单一部件受力过大出现形变。设计过程中针对加工厂含尘气流的工况，特意将叶片与轮毂的连接位置做了圆弧过渡处理，避免直角位置积尘卡滞，保证转子转动的灵活性，同时所有叶片的形位公差控制在较高精度范围内，保证每片叶片的安装角度一致，转动过程中整体动平衡性能达标，不会因为转子偏心出现运行振动、

　　异响的问题。该类阀件的转子部件不需要额外设置复杂的密封结构，依靠叶片与阀体的小间隙配合即可满足工业场景的密封要求，后期维护时仅需定期检查叶片边缘的磨损情况，更换成本较低，适配加工厂连续化生产的运维需求。在三维建模过程中，所有叶片的曲面均采用参数化草图阵列生成，可根据不同的管路通径需求快速调整叶片数量、倾角以及整体径向尺寸，适配不同风量、风压的支路排气场景，中心轮毂的轴孔、销孔尺寸也预留了参数化调整接口，可匹配不同规格的驱动轴安装要求，整体结构没有冗余的设计部件，所有结构特征均服务于气路导通、压力调节的核心功能，没有多余的装饰性结构，完全符合工业阀件的实用化设计原则。
