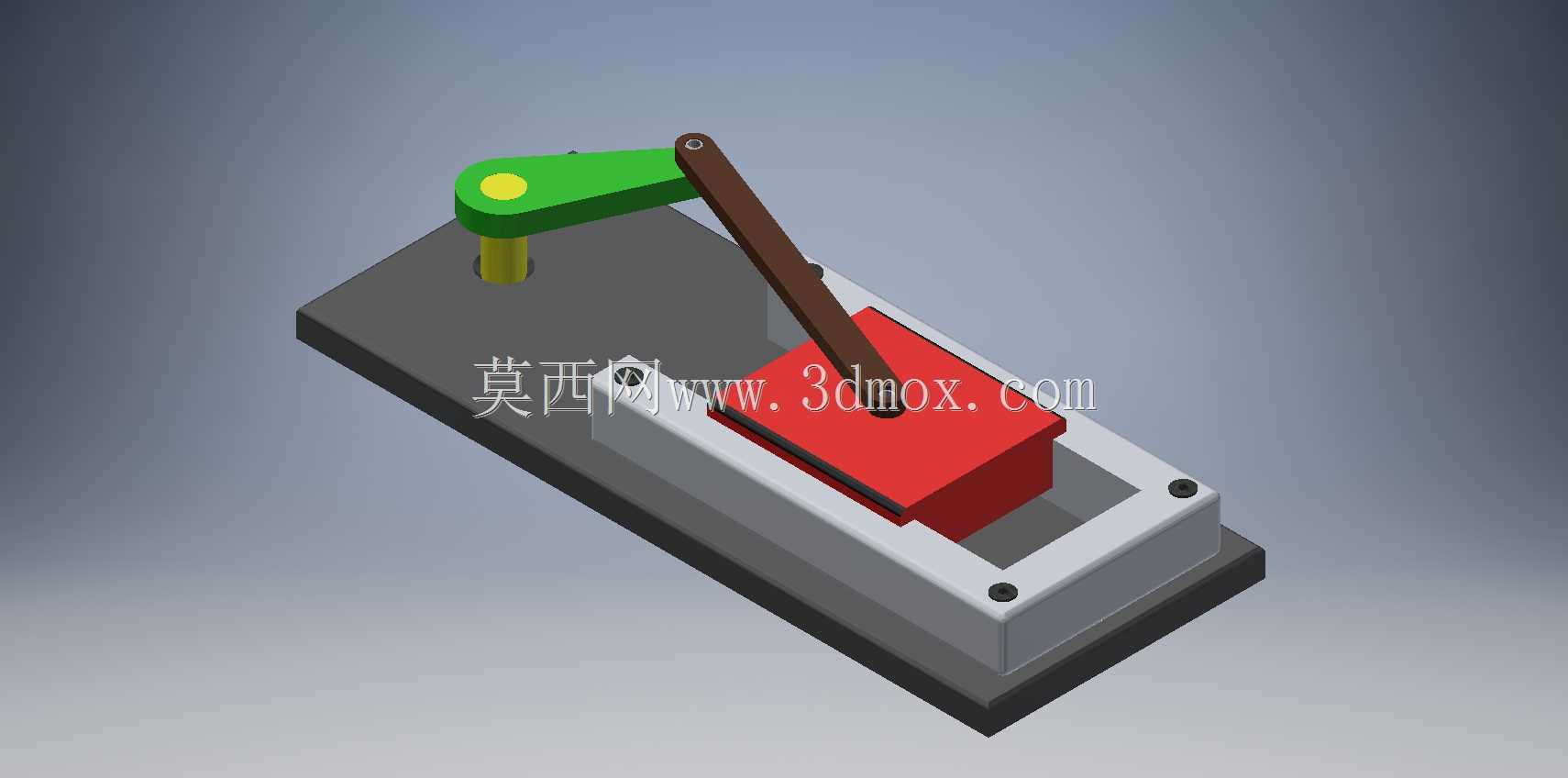

手动杠杆式压合工装结构设计方案

　　在小批量零部件压装、试样件铆接、实验室小范围装配场景中，纯手动的杠杆压合工装始终有不可替代的应用价值——这类工装不需要外接气源、电源，不依赖车间动力管线布局，可直接放置在工作台面使用，尤其适合多品种小批量生产、维修工位临时装配、教学实训场景的压合作业，相比大型气动、液压压装设备，它的投入成本极低，操作门槛低，维护需求几乎可以忽略，能完成厚度0.1mm到5mm范围内的薄型零件压合、小尺寸销轴压入、薄壳工件的铆边固定等常规作业。

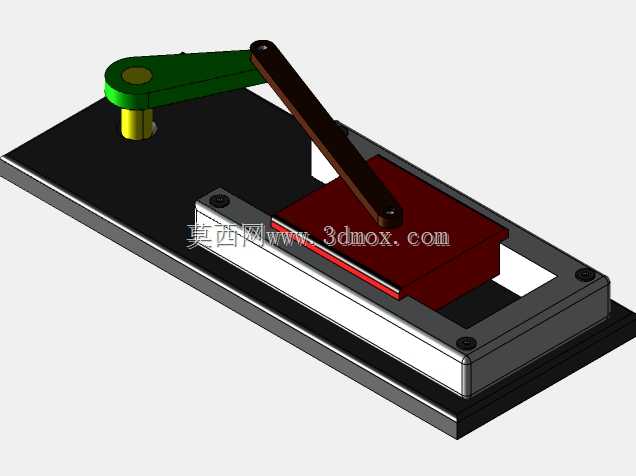

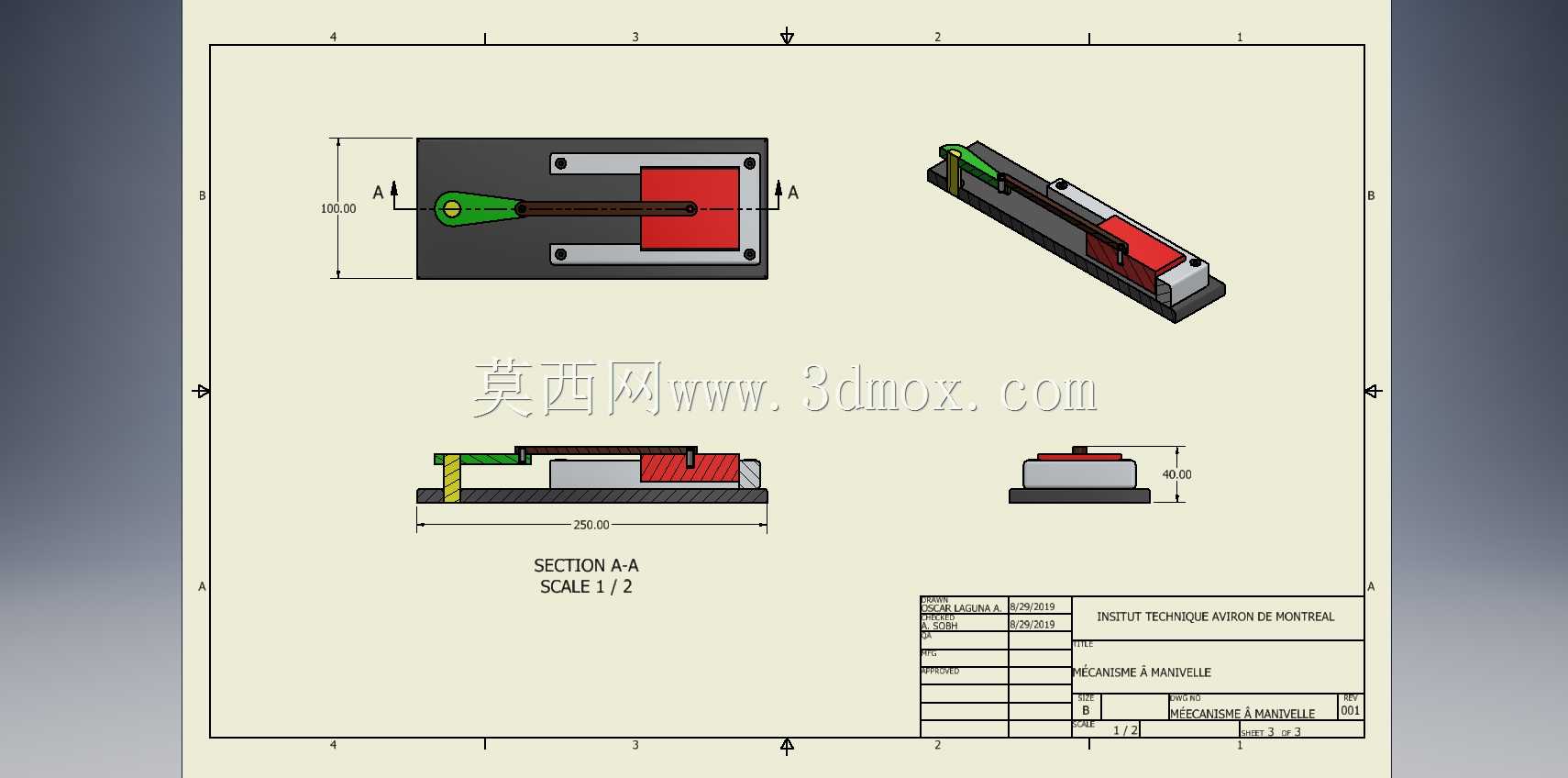

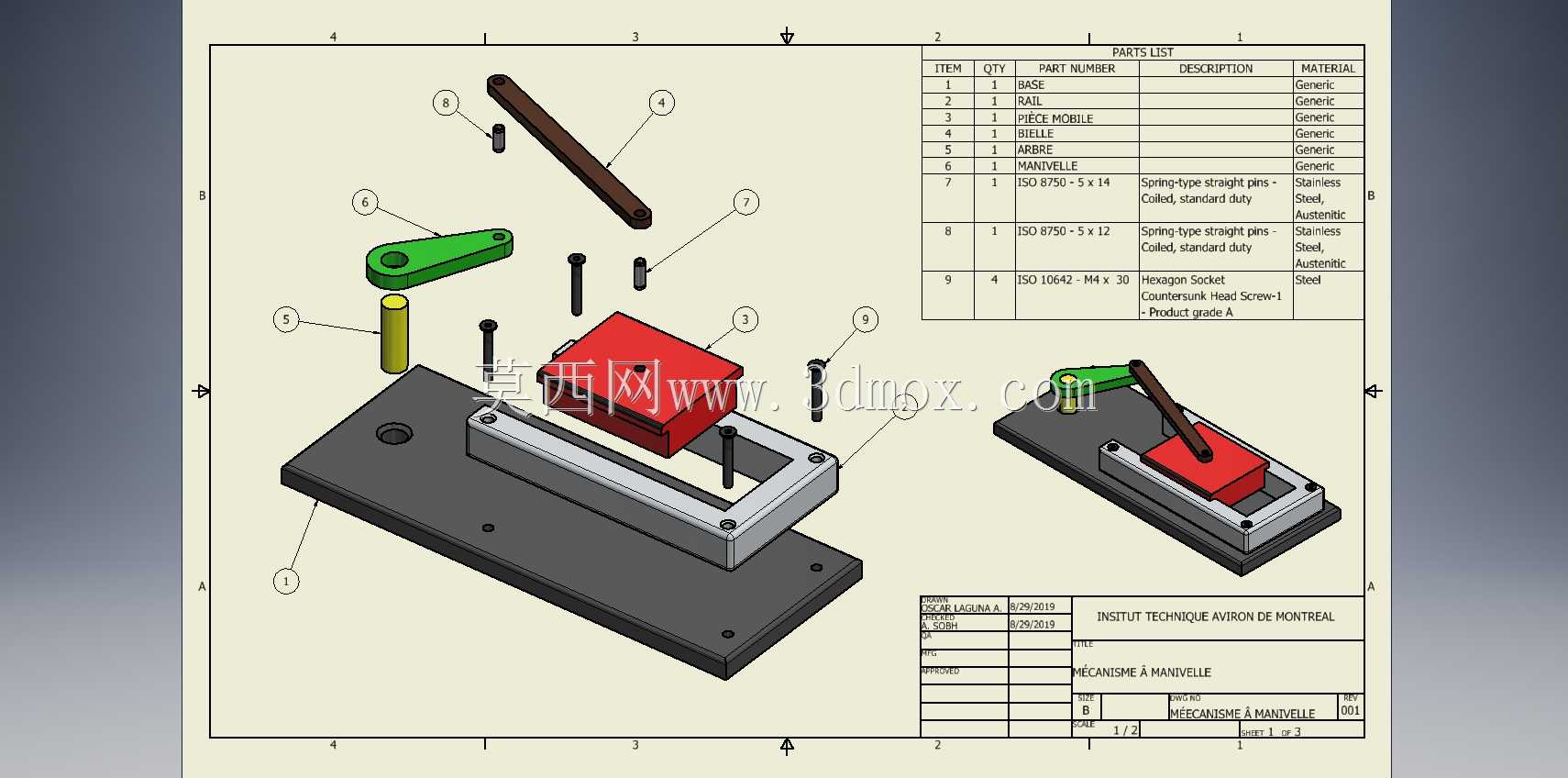

　　从结构组成来看，这套工装的底座采用灰铸铁铣削加工而成，整体为矩形块状结构，底部预留了四个沉头安装孔，可通过M8内六角螺栓固定在标准工作台面上，安装边界控制在长220mm、宽120mm的矩形范围内，不会占用过多操作空间，铸铁底座的自重可以抵消大部分压合作业时的倾覆力矩，日常轻载作业时甚至不需要螺栓固定，直接放置在台面即可稳定使用。底座上方的支撑座采用45号钢调质处理，通过两个内六角圆柱头螺钉与底座定位连接，支撑座上加工有贯通的转轴孔，用来安装杠杆的旋转销轴，销轴与孔之间采用H7/g6的间隙配合，保证杠杆转动时无卡滞，同时径向窜动量控制在0.1mm以内，避免压合过程中压头偏移。

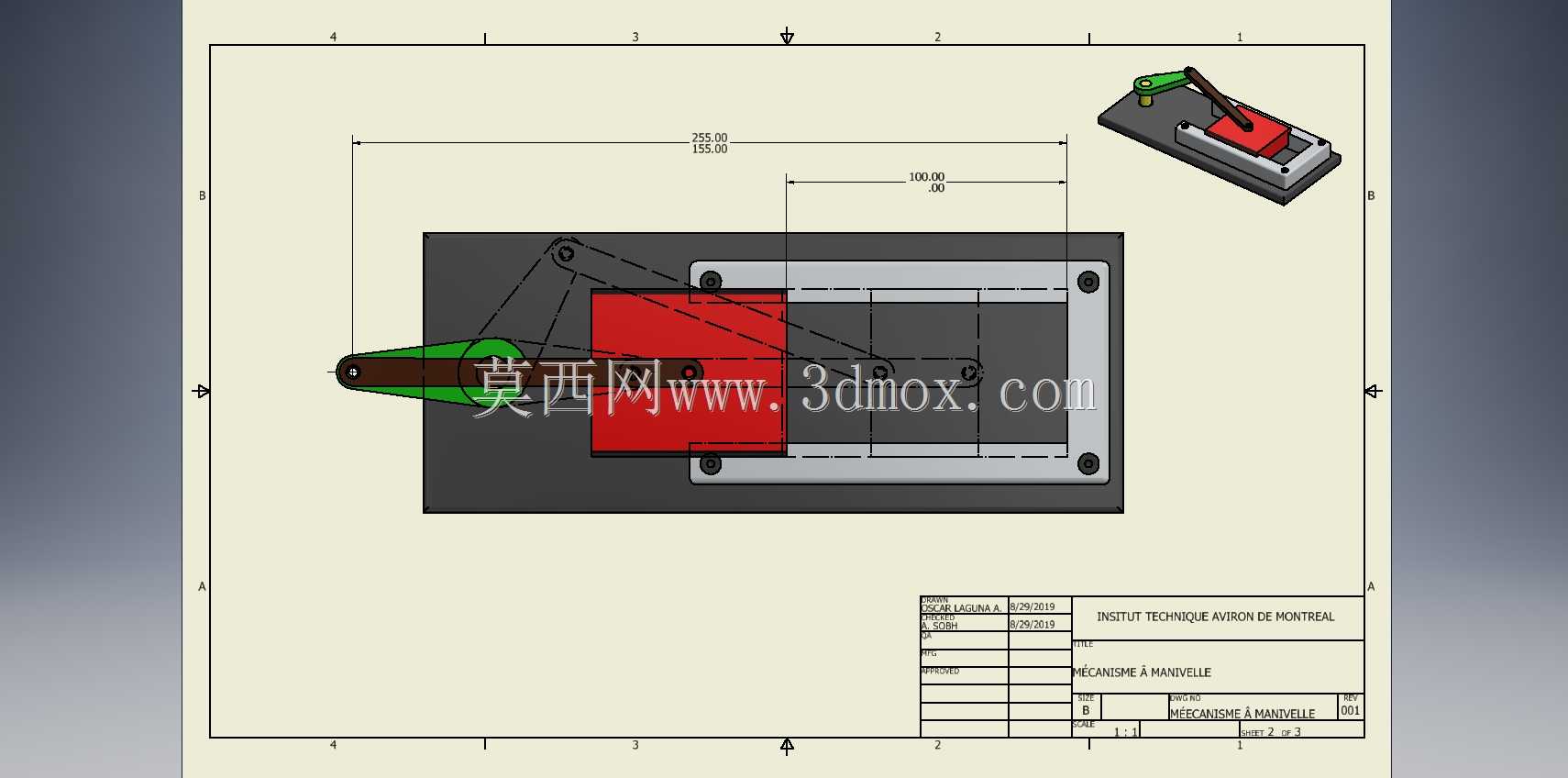

　　杠杆部分采用两段式结构设计，操作端的长手柄做了圆角钝化处理，握持位置距离旋转中心的力臂长度是压头端力臂的4.2倍，按照杠杆力矩换算，操作人员在手柄端施加150N的握持力时，压头端可以输出超过600N的垂直压合力，完全覆盖小零件压装的力值需求。压头与杠杆的连接端采用腰型孔设计，可在15mm范围内调整压头的初始高度，适配不同高度的被压工件，压头下端面做了淬火处理，硬度达到HRC45-50，长期压合作业不会出现端面凹陷、变形的问题，压头与下方的工件定位台保持垂直，垂直度公差控制在0.02mm以内，避免压合过程中工件出现偏载、压斜的问题。

　　工件定位台设置在底座的凹槽内，采用可拆卸式设计，可根据不同被加工工件的外形更换对应的定位块，定位块与底座凹槽采用H7/h6的过渡配合，更换时只需要向上取出即可，不需要拆卸其他结构，单块定位块的更换时间不超过30秒，能快速适配不同规格的工件压装需求。定位台周围的凹槽深度为20mm，可以容纳压合过程中产生的少量碎屑，日常清理时只需要用毛刷扫出即可，不会因为碎屑堆积影响工件定位精度。

　　设计过程中特意规避了复杂的传动结构，整套工装没有弹簧、复位机构之外的弹性零件，杠杆的抬升依靠操作人员手动抬起，不需要额外的复位弹簧，避免弹簧长期使用出现疲劳失效的问题，整体运动副只有旋转销轴一处，日常维护只需要每月在销轴位置滴加少量润滑油即可，没有其他需要定期更换的易损件。考虑到手动操作的安全性，杠杆的最大下压行程做了机械限位，在支撑座上设置了硬限位块，当压头下行到最大设计行程时，杠杆会与限位块接触，避免操作人员用力过大导致压头过压损坏工件，限位块的位置可以通过垫片调整，适配不同的压合行程需求。

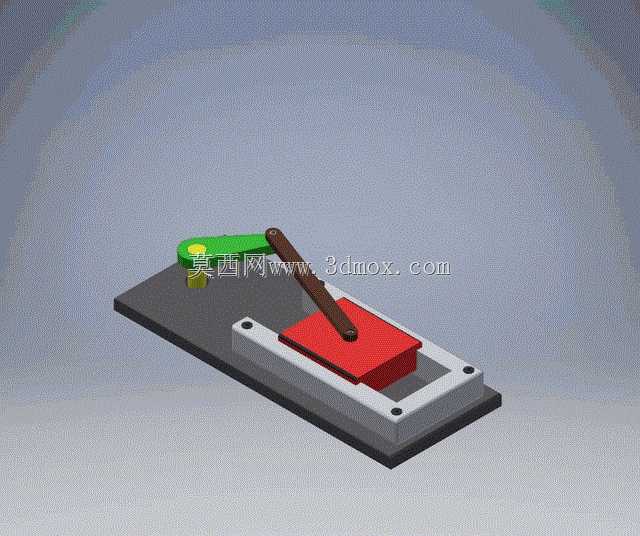

　　从实际使用的角度来看，这套工装的操作逻辑非常简单，操作人员只需要将待压合的工件放置在定位台上，一只手扶住工件保证位置准确，另一只手向下扳动手柄，直到杠杆接触到硬限位块即可完成压合作业，单次压合的操作时间不超过2秒，熟练操作人员每小时可以完成超过1000件的压合作业，效率完全满足小批量生产的需求。相比台钳类的通用夹具，这套专用压合工装的压头垂直度更好，压合位置的重复精度可以控制在0.05mm以内，不会出现台钳夹持时工件偏移、压合面倾斜的问题，压合后的工件一致性更好，不需要后续的校正工序。

　　在安装适配性上，这套工装的整体高度控制在180mm以内，放置在标准高度750mm的工作台上时，手柄的操作高度刚好适配成年操作人员站立操作的手臂自然高度，长时间操作不会出现手臂酸胀的问题。底座的底部可以选配橡胶防滑垫，在不需要螺栓固定的场景下，橡胶垫可以提供足够的摩擦力，避免压合作业时工装出现滑移，适合临时工位、外出维修作业的移动使用需求。整套结构的所有零件都采用常规机械加工工艺即可完成，不需要特殊的加工设备，零件的加工精度要求都在常规铣削、钻削的能力范围内，制造成本非常低，适合小型加工厂、维修车间、实训场地自行加工制作。
