汽车发动机活塞连杆组件装配结构设计

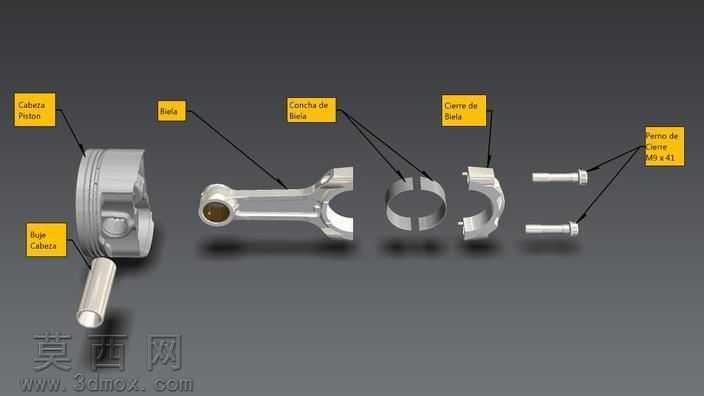

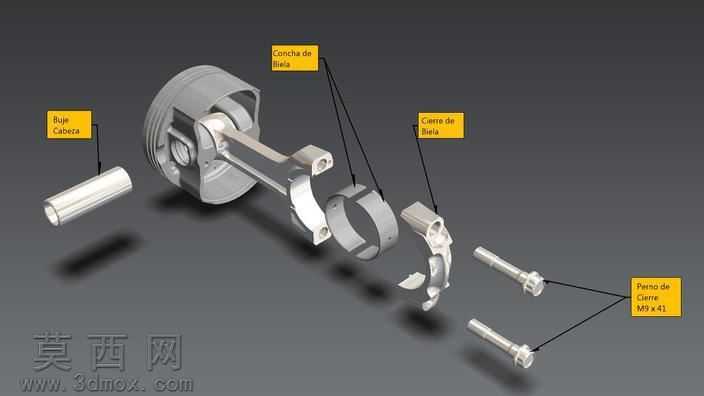

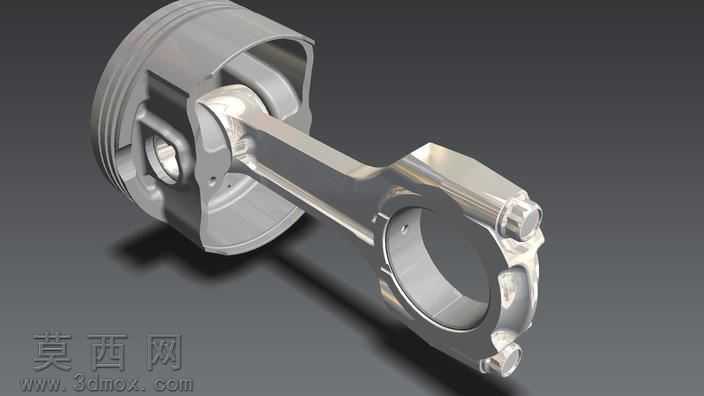

本作品为内燃机核心动力传递部件的三维装配设计，完整还原了活塞连杆组的全部组成零件与装配逻辑。建模过程中严格遵循内燃机零部件的实际尺寸比例与配合公差要求，首先完成活塞主体的结构构建：针对活塞顶部的燃烧室凹坑、环槽区域的气环油环安装位、活塞销座的加强筋结构逐一进行特征建模，保证活塞裙部的型线符合往复运动的导向需求，避免运动过程中出现卡滞问题。其次完成连杆组件的建模，区分连杆大头、杆身、小头三个功能区域，杆身采用工字型截面结构在保证结构强度的同时降低往复运动质量，连杆大头采用分体式设计，匹配对应的轴瓦零件，轴瓦的定位凸台、油槽结构均做了精细化还原，保证润滑路径的合理性。随后完成附属零件的建模，包括活塞销、连杆螺栓、活塞环卡簧等细小零件，每一个零件的倒角、螺纹、定位结构都按照实际机械加工要求完成特征绘制，不存在结构缺失或者特征简化过度的问题。装配阶段采用自下而上的装配逻辑，按照实际发动机的装配顺序添加配合约束：活塞销与活塞销座、连杆小头采用过渡配合约束，连杆盖与连杆大头采用定位销定位加螺栓紧固的约束方式，所有运动副保留合理的活动间隙，还原活塞连杆组在气缸内往复运动的实际运动状态。渲染阶段针对不同零件的材质特性做了区分设置：活塞采用铝合金材质，调整金属粗糙度与反光参数还原铸铝零件的哑光金属质感；连杆、螺栓采用合金钢材质，添加表面氧化处理的深色金属质感；轴瓦采用合金镀层材质，还原轴瓦表面的高光耐磨层质感；背景采用深灰色纯色背景突出零件本身，添加柔和的环境光与定向光源，清晰展现每一个零件的轮廓与装配位置关系，同时通过爆炸视图的呈现方式，将所有装配零件沿装配轴线方向拆解排布，添加对应标注清晰指明每个零件的安装位置与名称，直观展现整套组件的装配关系，方便使用者快速理解活塞连杆组的结构组成与装配逻辑，可作为内燃机结构教学、零部件设计参考的三维素材使用。
