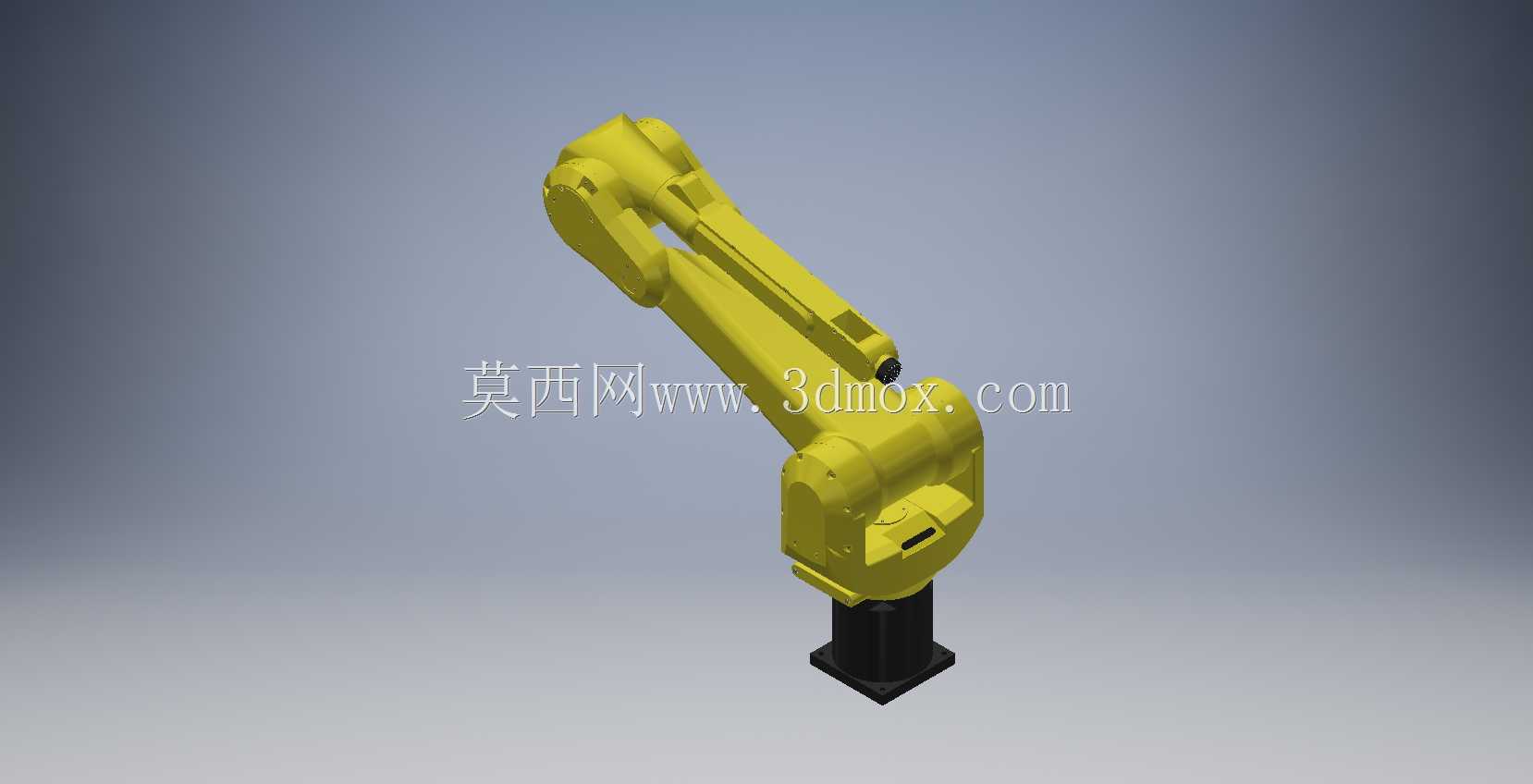

六轴工业关节型机械臂三维结构设计

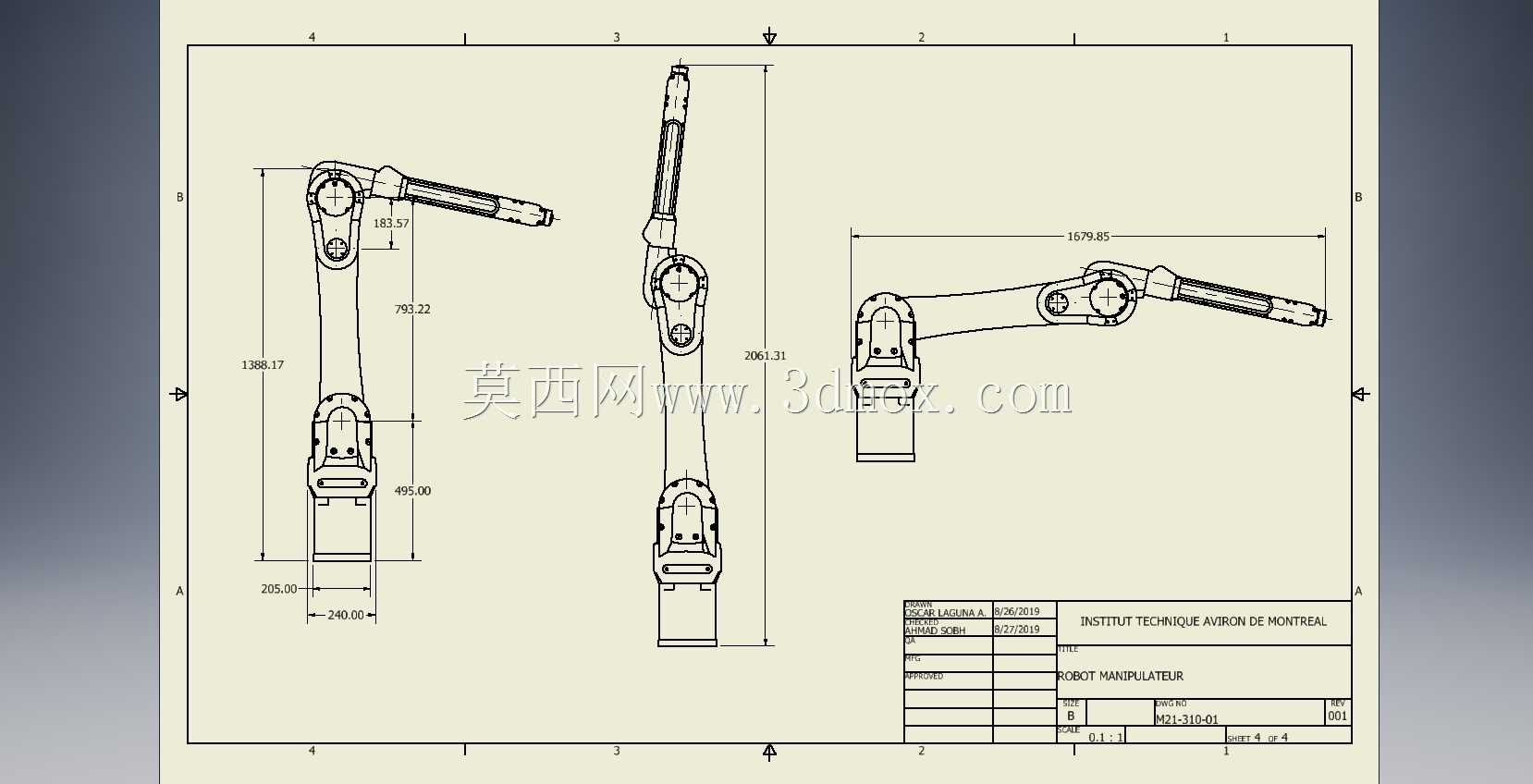

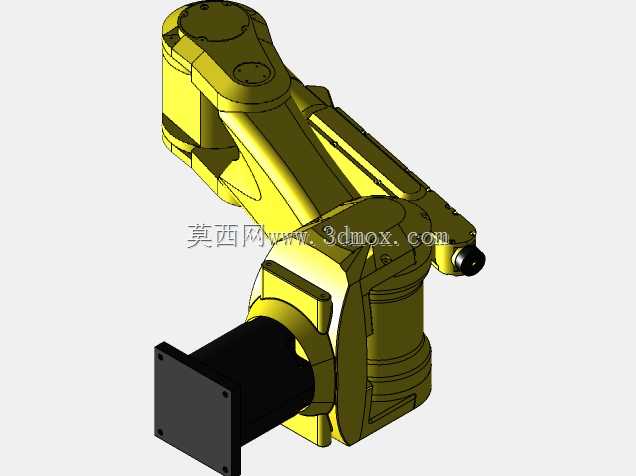

　　这款多关节机械臂的结构设计，核心围绕3C电子、汽车零部件加工、轻工包装等产线的柔性作业需求展开，区别于传统专机的固定作业逻辑，其六轴串联的关节构型可覆盖半径1.8米范围内的三维作业空间，底座安装孔位采用行业通用的200mm×200mm正方形布局，适配市面多数标准安装基座、移动AGV搭载平台以及生产线侧挂安装场景，安装基面的平面度设计要求控制在0.1mm以内，避免长期运行出现底座形变导致的关节同轴度偏差。

　　从实际作业场景来看，该机械臂可承担的工序覆盖产线中多数重复性高、定位精度要求严苛的环节：比如机加工工位的工件上下料，可配合车床、加工中心完成毛坯件上料、成品件下料的流转，末端负载设计为6kg，可覆盖多数小型金属结构件、塑料壳体的搬运需求；在装配工位可搭配电动拧紧轴、真空吸盘等末端执行器，完成螺丝锁付、小型零部件插接装配；在分拣工位可配合视觉系统完成来料的姿态识别、轨迹规划后完成物料的分类码放，相比桁架式机械手，其关节转动的灵活性可绕过设备周边的工装、管线等障碍物，无需对产线现有布局做大规模改造即可完成部署。

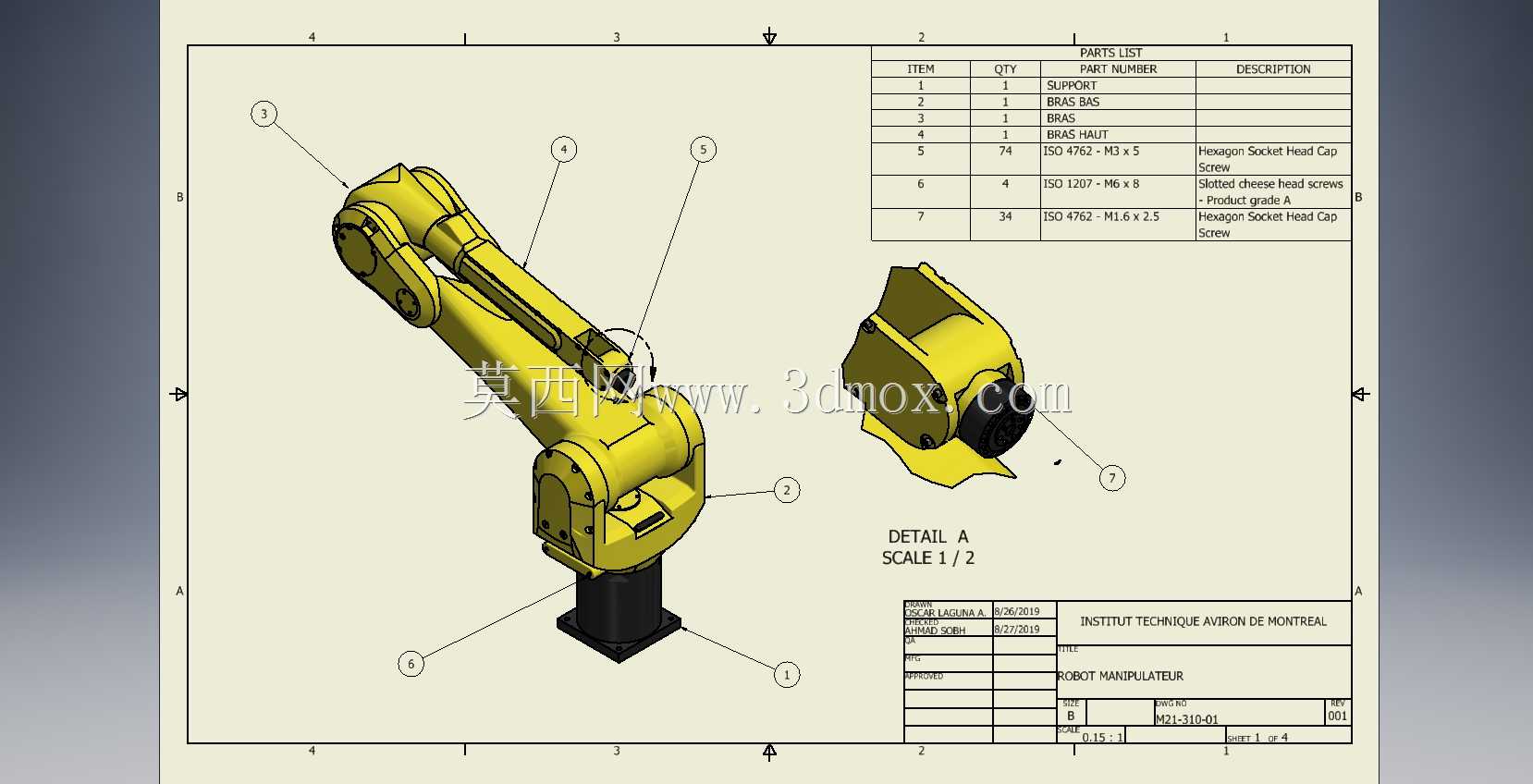

　　结构设计层面，大臂、小臂的壳体采用铸铝材质一体成型，在保证结构刚性的前提下尽可能降低运动部件的自重，减少关节伺服电机的负载余量，每个关节的转动副处均设计了双列角接触轴承的支撑结构，可同时承受径向载荷与轴向倾覆力矩，避免机械臂在大臂伸展到极限位置时出现关节抖动。关节内部的走线采用中空走线结构，所有动力线缆、信号线缆均从关节轴心的预留通道穿过，避免机械臂在反复转动过程中出现线缆拉扯、磨损的问题，线缆的弯曲半径预留了足够余量，可满足各关节正负180度以上的转动需求，不会出现线缆卡滞。底座内部预留了伺服驱动器、IO模块的安装空间，可将控制元件集成在机械臂本体内部，减少外部电控柜的占用空间，底座侧面预留了标准的航空插头接口，可快速对接电源、总线通讯以及末端执行器的气路、电路接口，现场部署时无需做复杂的内部接线。

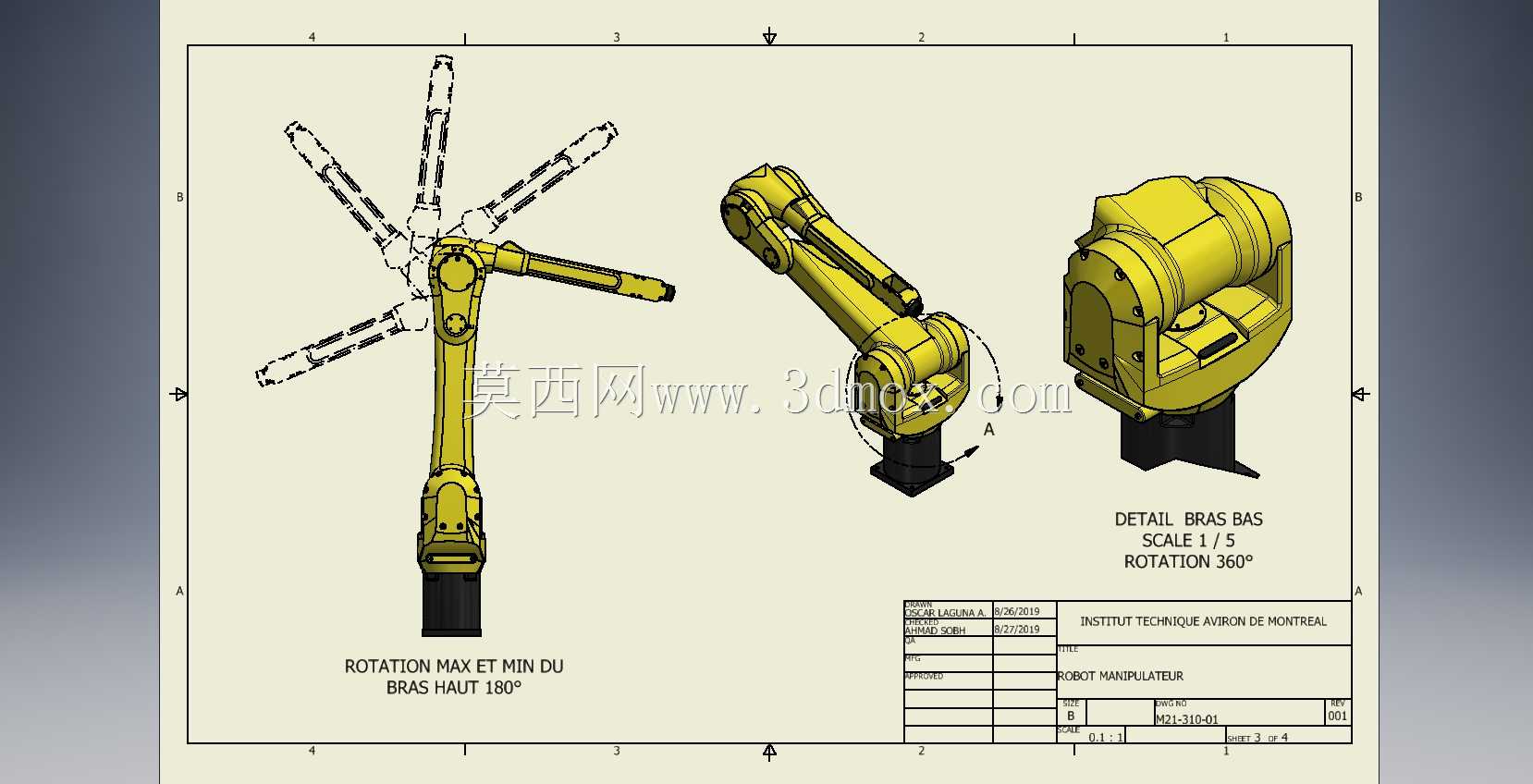

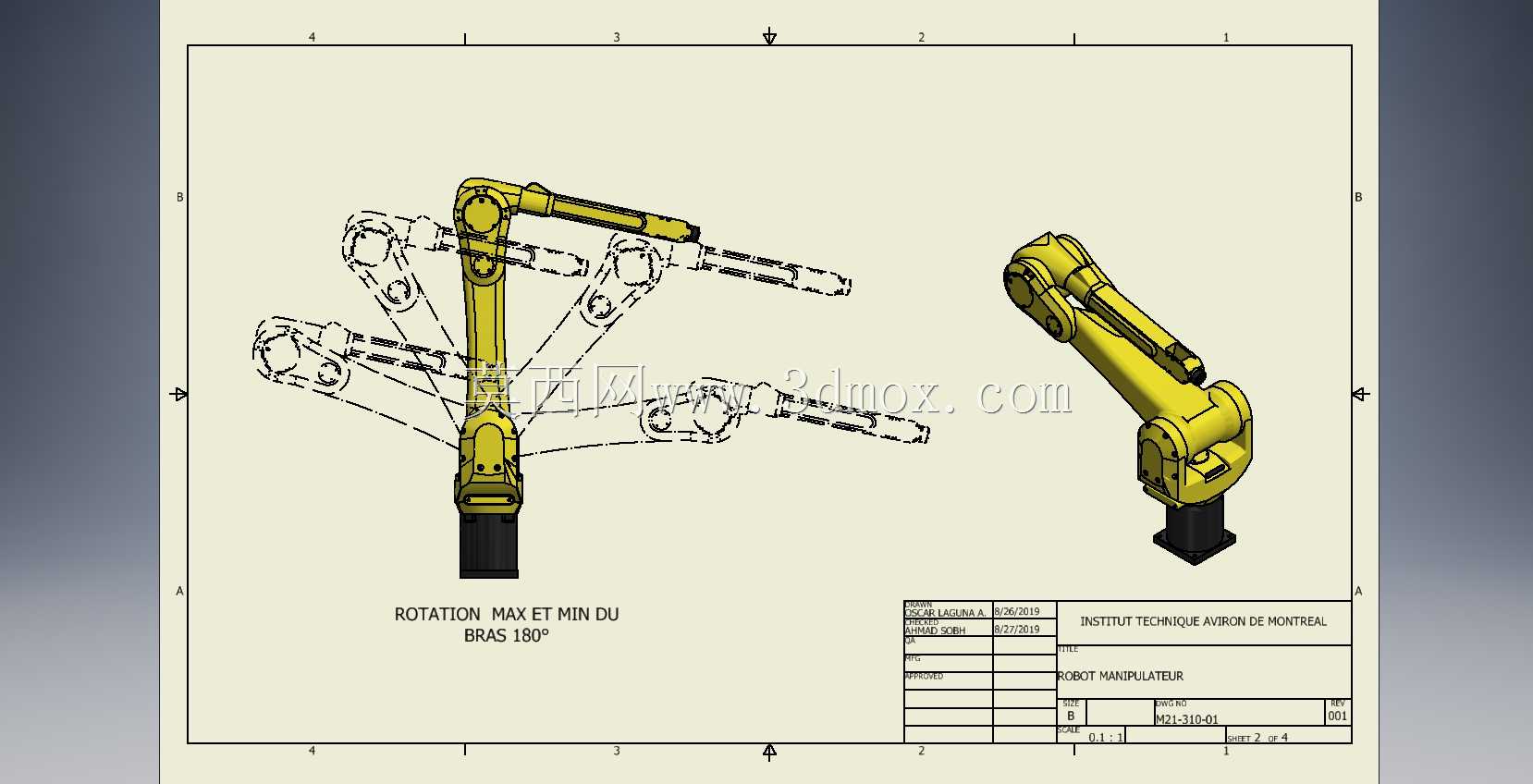

　　设计过程中针对各关节的运动范围做了硬限位与软限位的双重设计，每个关节的转动极限位置都设置了聚氨酯缓冲块与机械挡块，即使软限位失效也不会出现关节过转导致的设备碰撞，同时各关节的密封结构采用IP65等级设计，可适配车间内存在少量切削液飞溅、粉尘的作业环境，关节转动处的双唇密封圈可有效阻挡外界杂质进入关节内部，延长减速器与轴承的使用寿命。末端法兰采用标准的ISO 9409-1-50-4-M6接口，可快速适配市面多数通用的末端执行器，无需额外做转接法兰的设计，法兰端面的定位止口精度控制在0.02mm以内，保证末端执行器安装后的重复定位精度。

　　在运动性能设计上，各关节的转动速度根据作业需求做了差异化匹配，腰座关节的最大转动速度可达180度每秒，小臂、腕部关节的转动速度更高，可满足快速拾放作业的节拍要求，重复定位精度控制在±0.05mm以内，可满足多数精密装配、机加工上下料的精度要求。机械臂的重心经过优化设计，在全行程运动过程中重心始终落在底座安装面的范围内，即使在最大伸展位置、最大负载状态下，也不会出现倾覆风险，无需额外做地脚螺栓的加固即可稳定运行，适合在轻型工作台、移动平台上搭载使用。

　　针对日常维护的需求，每个关节的侧盖都设计了快拆结构，无需将整个机械臂拆解即可完成关节内部的润滑脂补充、线缆检查等维护操作，减速器的注油口、排油口都预留了操作空间，日常维护时不需要拆除周边的其他结构件即可完成保养作业，降低后期运维的时间成本。
