内燃机配气机构用气门挺柱结构设计

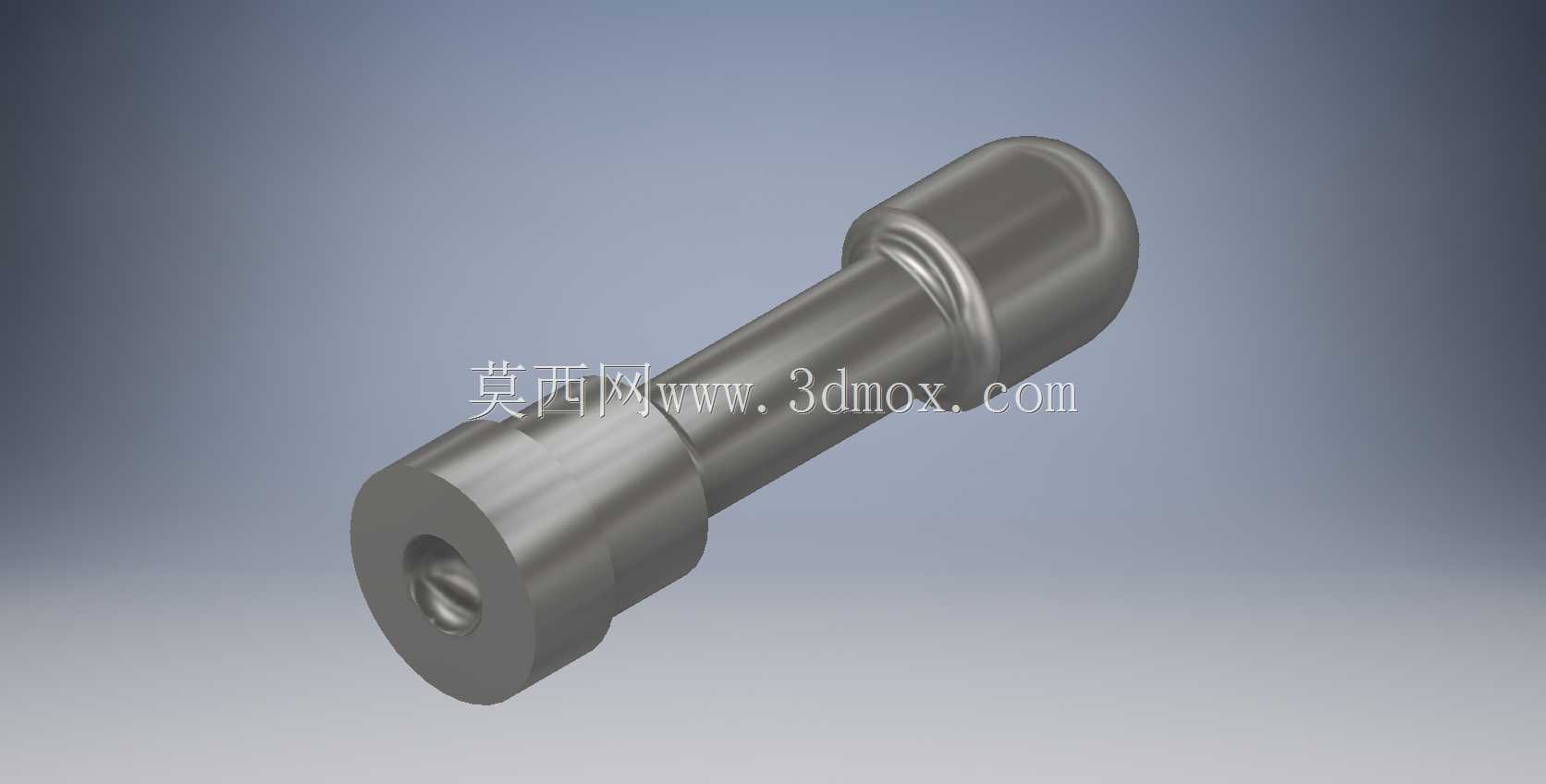

　　在往复式内燃机的配气机构传动链路中，气门挺杆是承接凸轮轴型面驱动力、将凸轮的旋转运动转化为直线往复运动的核心传力部件，其结构合理性直接决定配气相位的准确性、气门升程的控制精度，以及整套配气机构的运转可靠性与使用寿命。这款挺杆采用整体式合金钢锻坯加工成型，杆身做了等直径圆柱设计，表面粗糙度控制在Ra0.8以下，配合缸体上的挺杆导向孔形成滑动摩擦副，往复运动过程中可保证足够的导向精度，避免侧向力导致的偏磨、卡滞问题。从结构细节来看，挺杆与凸轮接触的端头采用了大圆弧球面设计，这种设计并非单纯为了降低接触应力，实际装配中球面中心会相对凸轮型面的宽度中心偏移1.2-1.8mm，凸轮转动时可带动挺杆产生微小的周向自转，让接触端面的磨损均匀分布，

　　避免长期固定接触位置出现点蚀、凹坑，大幅延长挺杆和凸轮轴的配对使用寿命。挺杆另一端的内凹孔是与气门推杆配合的定位窝座，窝座采用锥面过渡设计，可自动补偿推杆安装时的微小角度偏差，保证传力过程中推杆始终处于轴向受力状态，避免推杆受侧向弯矩出现弯曲变形。设计过程中需要重点控制几个核心尺寸边界：首先是挺杆的总长度，需要匹配凸轮轴基圆位置到推杆球头的安装距离，预留0.15-0.25mm的气门间隙调整余量，避免热态下零件膨胀导致气门关闭不严；其次是杆身直径与导向孔的配合间隙，常温下控制在0.02-0.04mm之间，间隙过大会导致挺杆往复运动时产生敲击异响，加速导向孔磨损，间隙过小则会在热态下因为零件膨胀出现卡滞，引发配气失效；

　　再者是端头球面的轮廓度公差，需要控制在0.01mm以内，球面轮廓偏差过大会导致接触应力集中，短时间内就会出现接触端面的异常磨损。在实际工况中，挺杆需要承受凸轮轴周期性的冲击载荷，尤其是发动机高转速运转时，凸轮与挺杆的接触应力会超过800MPa，因此零件整体需要经过渗碳淬火处理，表面硬度达到HRC58-62，硬化层深度控制在0.8-1.2mm，芯部保持足够的韧性，既可以承受高频冲击载荷不会出现表层剥落，也能避免整体淬硬导致的杆身断裂风险。这款挺杆的应用场景覆盖了小排量汽油机、中小型柴油机的顶置气门配气机构，在农用机械、小型工程机械、商用发电机组的动力单元中都有广泛适配。不同于液压挺杆的零间隙设计，这种机械式挺杆结构简单、故障率低、

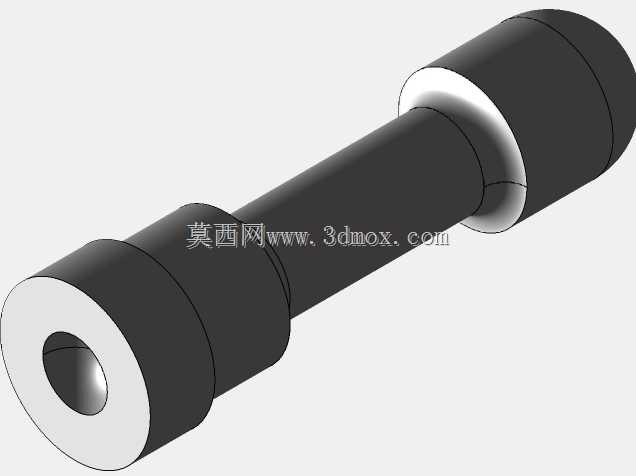

　　维护成本低，在对成本敏感、工况相对恶劣的非道路内燃机领域应用更为普遍。建模过程中需要重点还原几个关键特征：一是端头球面与杆身的过渡圆角，圆角半径过小会产生应力集中，在高频冲击下容易出现端头断裂；二是内凹窝座的深度与锥角，锥角通常设计为60度，与推杆球头的接触位置需要避开窝座底部，保证接触应力均匀分布；三是杆身靠近凸轮端的环形凹槽，这个凹槽是润滑油道的存油结构，运转过程中缸体上的润滑油孔会将压力机油输送到凹槽位置，在杆身与导向孔之间形成稳定的油膜，降低滑动摩擦阻力，减少磨损。在装配边界上，挺杆安装时需要完全落入缸体的挺杆孔内，端头球面与凸轮基圆贴合时，窝座中心需要与推杆中心保持同轴，同轴度公差控制在0.1mm以内，避免传力过程中产生额外的侧向分力。实际选型匹配时，需要根据凸轮型线的最大升程、发动机的额定转速、配气机构的弹簧预紧力来确认挺杆的结构强度，杆身的长径比通常控制在6-8之间，长径比过大会导致挺杆高速往复运动时出现挠曲变形，影响配气相位的准确性。此外，挺杆的端面加工需要去除所有锐边毛刺，尤其是与凸轮接触的球面边缘，锐边会刮伤凸轮型面的润滑油膜，导致早期磨损。在长期使用过程中，挺杆的常见失效形式包括球面点蚀、杆身偏磨、窝座压溃等，这些失效大多与润滑不良、配合间隙不当、零件热处理硬度不达标有关，因此在设计阶段就需要充分考虑润滑油路的布置、配合公差的匹配、材料热处理工艺的选型，从结构源头降低失效概率。
