三角斜撑式桁架承力构件结构设计

项目分类:通用机械零部件 发布时间:2021-11-21 ID:403684
  • 三角斜撑式桁架承力构件结构设计
  • 三角斜撑式桁架承力构件结构设计

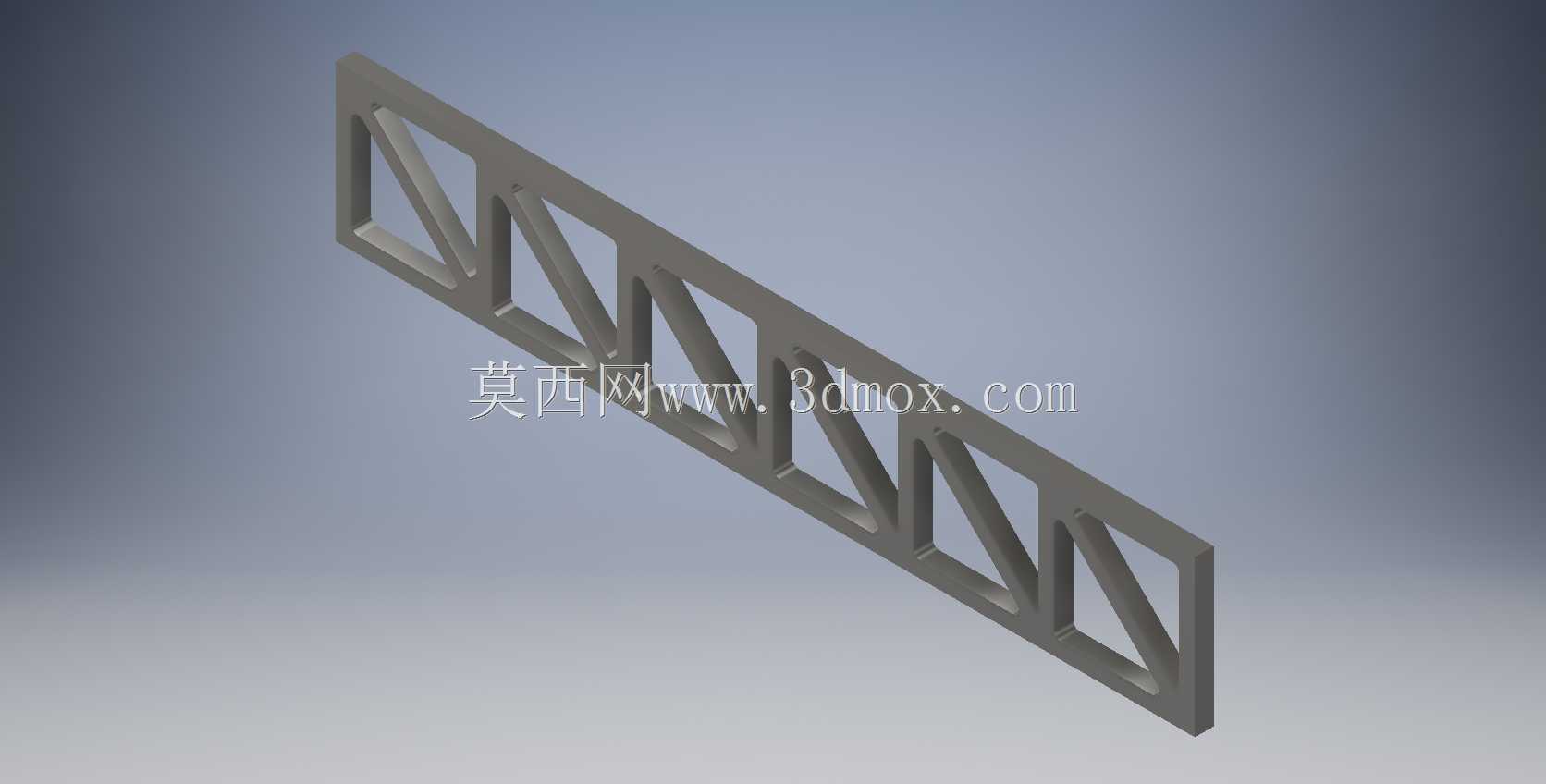

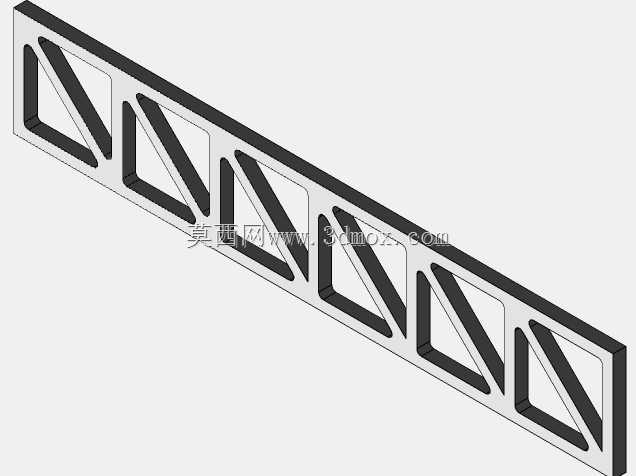

  这类带连续三角斜撑的长条形桁架构件,在工程现场常被用作大跨度设备的侧向承力梁、轻型输送线的侧边支撑骨架,或是高空作业平台的边缘防护承力条,相比同重量的实心矩形型材,它的抗弯抗扭表现要高出40%以上,尤其适合对自重有严格限制的移动设备、长跨度支撑场景。从结构设计逻辑来看,整个构件采用等截面一体化成型思路,外框为闭合矩形截面,内部沿长度方向均匀布置45度斜向肋板,相邻斜肋与外框壁共同构成连续的三角稳定单元,这种排布方式能把外部施加的竖向、横向载荷快速拆分到两侧的框边型材上,避免局部应力集中导致的构件变形。做结构校核的时候要注意,斜肋的厚度不需要和外框壁等厚,通常取外框壁厚的0.6-0.8倍即可,因为斜肋主要承担剪应力传递,

  不需要过高的局部抗弯强度,这样能在保证整体刚度的前提下进一步降低构件自重。实际安装时,这类桁架构件的两端通常会预留螺栓连接孔位,和相邻的立柱、横梁做刚性连接,安装边界要保证两端的连接面贴合度不低于85%,避免出现点接触导致的局部压溃,如果是用在有振动载荷的设备上,连接位置还要加装防滑垫片,抵消长期振动带来的螺栓预紧力衰减。从外形尺寸的适配性来说,这类桁架的截面高度要根据支撑跨度做匹配,通常跨度和截面高度的比例控制在18:1到22:1之间,既不会因为截面过小导致跨中挠度过大,也不会因为截面过大浪费材料、挤占设备内部安装空间。在做三维建模的时候,要特别注意斜肋和外框内壁的交接位置做微小的圆角过渡,不要做成尖锐直角,

  否则实际生产不管是采用型材焊接还是一体化挤出成型,尖锐角位置都会出现应力集中,长期受载容易萌生裂纹;另外构件的外表面要做平整处理,没有凸起的焊疤或者分型线,避免后续安装外围护板的时候出现贴合缝隙。很多新手做这类桁架设计的时候,容易把斜肋的间距做的过大或者过小,间距过大会导致单个三角单元的框边失稳,间距过小则会增加不必要的材料重量,实际工程里斜肋的间距通常和截面宽度保持1:1左右的比例,这个参数下的材料利用率是最高的。如果是用在户外设备上,这类桁架构件的外表面还要做对应的防腐处理,建模的时候不需要把涂层厚度单独做出来,只要在工程图里标注清楚表面处理要求即可,避免三维模型出现不必要的细碎特征影响后续装配调用。这类构件虽然结构看起来简单,

  但是在很多轻型机械设备、临时支撑结构里的用量非常大,设计的时候要兼顾通用性,尽量让截面尺寸符合现有通用型材的规格范围,减少定制开模或者特殊切割的工序,降低生产加工的成本。另外要注意,这类桁架如果是作为承重梁使用,安装的时候要保证斜肋的受力方向和主载荷方向匹配,不要反向安装,否则会让斜肋处于受拉而非受压的最优受力状态,降低整体的承载能力。做装配校验的时候,要提前预留好构件和相邻部件的安装间隙,通常每侧预留1-2mm的装配公差,避免因为加工误差导致安装时出现卡滞,尤其是长尺寸的桁架构件,本身会有一定的直线度公差,预留足够的间隙能大幅降低现场安装的调整难度。
