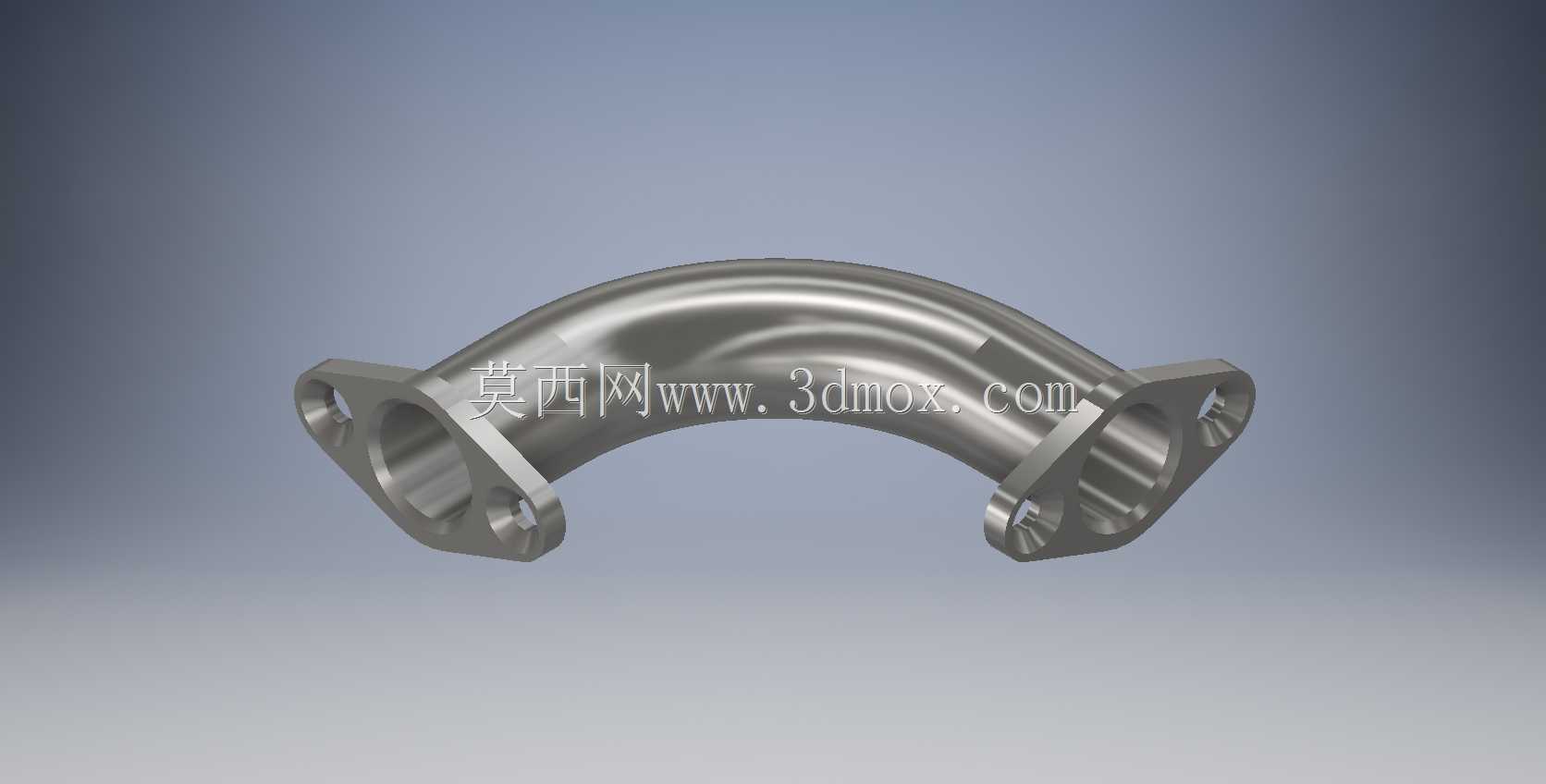

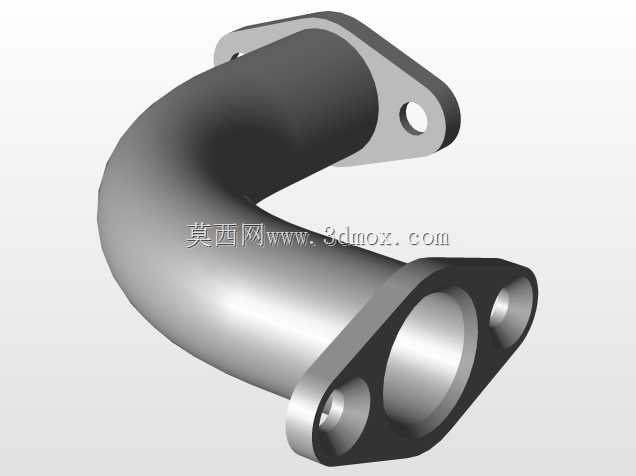

两端带菱形安装法兰的90度弯管接头

　　在流体输送管路的布设场景中，经常会遇到管路需要垂直转向同时要保证连接端密封可靠、装拆便捷的需求，这类两端带法兰结构的90度弯管，就是针对这类工况开发的管路连接件。不同于普通焊接弯头需要现场施焊、后期维护拆卸困难的问题，这种法兰式弯头两端自带一体式安装法兰，法兰上预留的对称安装孔可以直接和对应端的管路法兰通过紧固件锁紧，配合密封垫片就能实现可靠的密封连接，不管是在低压气动回路、中低压给排水管路，还是小型化工流体输送的支路转向位置，都能适配使用。从结构设计的角度来看，这款弯头的流道采用了等径圆弧过渡设计，转弯处的曲率半径经过优化，既不会因为曲率过小造成流体转向时局部阻力陡增，引发管路压损过大、输送能耗升高的问题，

　　也不会因为曲率过大导致整体安装占用空间过多，给周边其他管路或设备的布设留出足够余量。两端的法兰采用菱形切边结构，和常规圆形法兰相比，在保证四个安装点连接强度足够的前提下，大幅削减了法兰外缘的多余材料，既降低了零件自身重量，也缩小了安装时所需的操作空间，尤其是在管路排布密集、安装操作空间局促的设备内部管路场景中，这种菱形法兰的结构优势会格外明显，安装时不需要预留太大的扳手操作空间就能完成紧固件的锁紧作业。在实际建模和选型校核过程中，首先要明确弯管的通径参数，确保和对接管路的通径完全匹配，避免通径突变造成的流场紊乱；其次要核对两端法兰的安装孔位中心距，以及法兰端面的密封面形式，保证和对接端的法兰尺寸完全契合，避免出现安装孔错位、

　　密封面不匹配导致的泄漏问题。安装边界方面，这款弯头的轴向安装尺寸从一端法兰密封面到另一端法兰密封面的垂直距离，需要在管路布设时提前预留，同时要注意法兰外侧的安装孔突出位置，不要和周边的结构件发生干涉，转弯处的弯管外壁圆弧也要和相邻管路保持足够的安全间隙，避免管路运行时因为振动产生摩擦磨损。从零件的加工可行性角度来看，这款弯头既可以采用一体铸造成型后再对法兰端面、安装孔、内流道进行精加工的工艺路线，适合批量生产的场景，也可以采用型材弯制后焊接法兰再做整体机加工的方式，适配小批量定制化的使用需求。在实际设备配套中，这类弯头经常用在空压机的出口管路转向、小型液压站的油路布设、净水设备的内部管路连接，以及车用散热系统的管路连接位置，

　　相比螺纹连接的弯头，法兰连接的形式抗振动松动能力更强，长期运行的密封可靠性更高，即使在存在一定管路振动的工况下，也不容易出现接头松动泄漏的问题。设计时还需要考虑弯管管壁的厚度选择，要根据实际使用的工作压力等级核算管壁的承压强度，确保在额定工作压力下管壁不会出现变形或者破损，法兰的厚度也要和紧固件的强度匹配，避免锁紧时法兰出现翘曲变形影响密封效果。流道内壁的粗糙度也需要根据输送介质的特性做对应调整，如果是输送洁净度要求较高的介质，内流道需要做抛光处理，减少介质残留；如果是普通的工业流体输送，只要保证内壁光滑无明显毛刺、不会造成额外的流阻即可。
