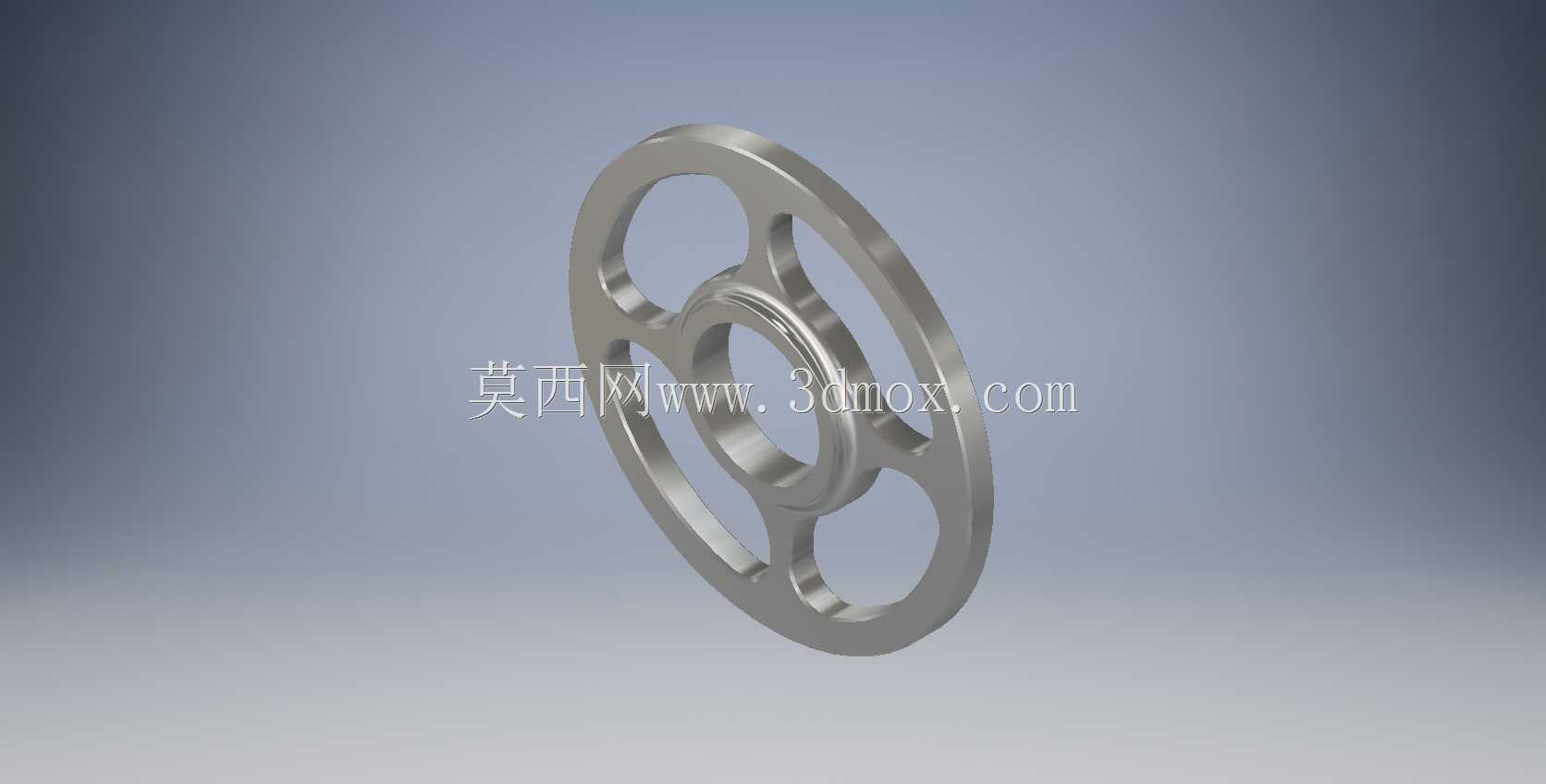

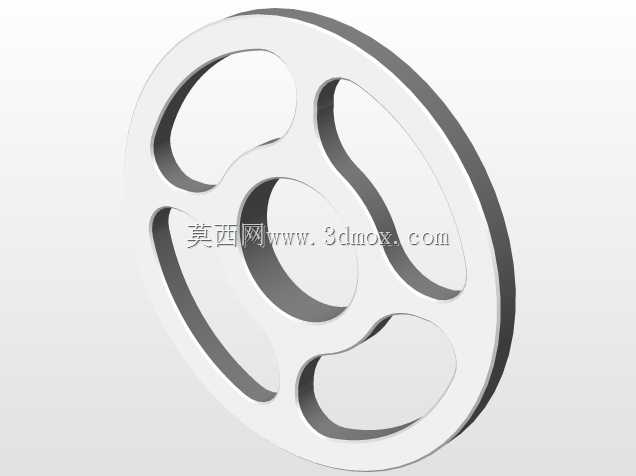

轻量化辐条式飞轮传动储能构件

　　在各类需要稳定转速波动、储存释放回转动能的机械传动系统中，飞轮是不可或缺的核心回转构件，这款辐条式飞轮的设计，正是针对中低速重载传动场景下的惯量匹配需求做的优化。不同于实心圆盘飞轮的笨重结构，这款飞轮采用了三辐条镂空的结构形式，在保证足够转动惯量的前提下，大幅削减了构件自身的重量，降低了回转副的支撑负载，也减少了启动阶段的动力损耗。从实际应用场景来看，这类飞轮常配套在往复式动力机械的输出端，比如小型内燃机、冲压设备的传动链路中，用来抵消曲柄连杆机构往复运动产生的转速脉动，让输出轴的扭矩输出更平顺，避免负载端因为转速骤变出现冲击振动，也能在瞬时过载的时候释放储存的动能，避免传动链因为峰值载荷出现断齿、轴系扭转变形等失效问题。

　　设计这款构件的时候，首先要匹配的是安装边界的约束：中心的轴孔是和传动轴配合的核心安装位，孔内预留了键槽的加工位置，能够通过平键实现和轴的周向固定，避免回转过程中出现相对打滑；轴孔周边做了加厚的凸台结构，用来提升和轴配合段的结构强度，避免频繁启停过程中孔位出现应力开裂。辐条的位置做了均匀的圆周分布，三根辐条呈120度夹角排布，这种对称结构能够保证飞轮的质心完全落在回转轴线上，做动平衡校正的时候不需要额外添加太多配重块，就能达到G6.3级的平衡精度要求，适配每分钟千转级别的回转工况，不会因为偏心产生额外的径向振动。

　　飞轮的外缘是储存动能的核心区域，这部分保留了足够的径向厚度，因为转动惯量和质点到回转中心的距离平方成正比，把质量集中在外缘区域，能够在相同整体重量下获得更大的转动惯量，提升储能效率。辐条和外缘、中心凸台的连接位置都做了大圆角过渡处理，避免直角位置出现应力集中，在承受交变扭矩载荷的时候，不会因为应力峰值超过材料屈服强度出现疲劳裂纹。构件的两个端面都做了平整加工，既可以作为安装时的定位基准面，也能在需要加装离合器、制动盘的时候提供贴合的安装平面，不需要额外加工转接法兰。

　　从安装适配的角度来说，这款飞轮的轴向厚度控制在紧凑的范围内，不会占用过多的轴系安装空间，能够适配现有多数通用传动箱的输出轴安装尺寸，不需要对原有设备的轴系结构做大幅改动就能替换安装。在实际选型匹配的时候，需要根据传动系统的转速波动允许值、负载的冲击系数计算需要的转动惯量，这款飞轮的惯量参数适配10-30kW功率段的动力设备，既不会因为惯量过大导致启动时间过长、电机过载，也不会因为惯量不足无法起到稳速的作用。日常运维过程中，只需要定期检查连接键的配合间隙、紧固螺栓的预紧力，以及飞轮表面是否出现疲劳裂纹，就能保证长期稳定运行，不需要做额外的复杂维护。这类镂空结构的飞轮相比实心结构，在运输、吊装过程中也更方便，辐条之间的镂空位置可以作为吊装的着力点，不需要额外设计吊装工艺孔，也能减少铸造过程中的材料用量，降低构件的制造成本，同时提升铸件的冷却均匀性，减少铸造内应力，避免后续加工过程中出现构件变形。
