L型带加强筋带孔安装固定支座结构

项目分类:通用五金配件 发布时间:2021-11-21 ID:403745
  • L型带加强筋带孔安装固定支座结构
  • L型带加强筋带孔安装固定支座结构

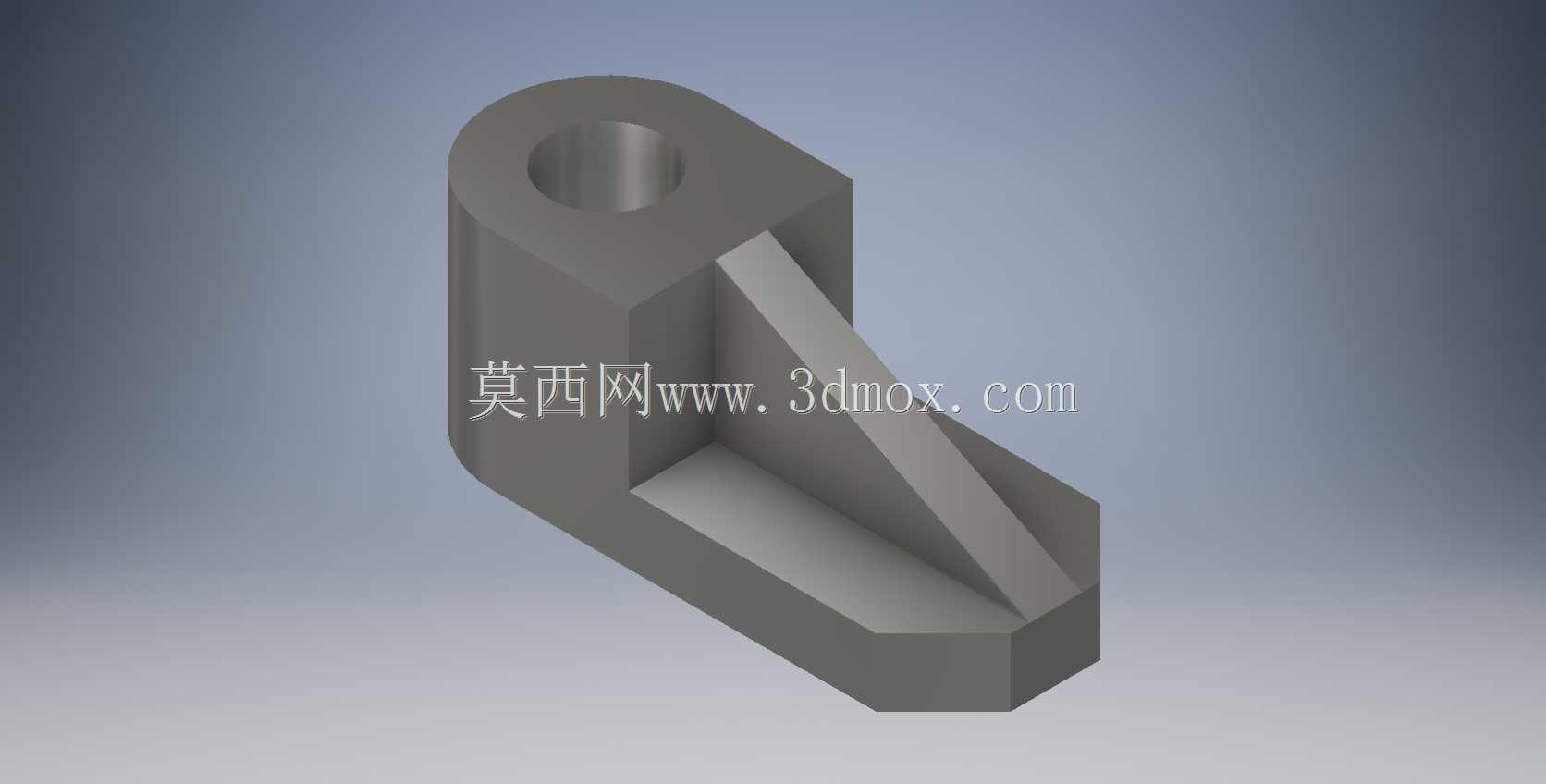

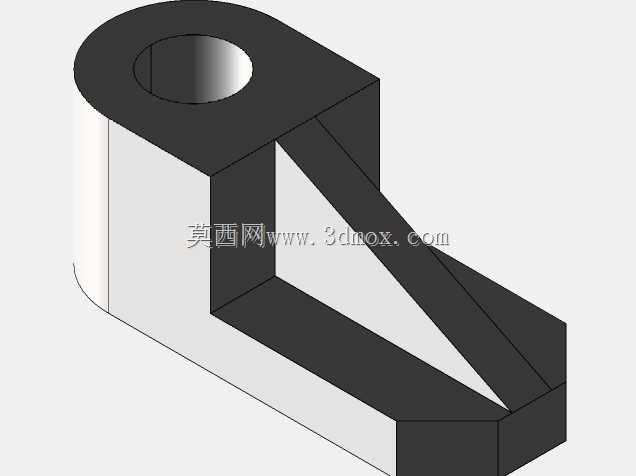

  这款L型结构的固定支座,在轻工输送线、小型自动化工作站的辅件安装场景里使用率很高,很多现场做设备改造的工程师都接触过类似结构,核心作用是给需要小范围角度调整的辅件提供稳定的安装基准,比如输送线侧装的导向挡条、检测传感器的安装支架、小型气动元件的铰接基座,都可以通过这类固定块实现可靠固定。从结构设计逻辑来看,主体采用L型折弯式的实体结构,竖直段设置了贯穿的光孔,这个孔是铰接安装位,用来穿装销轴或者铰制孔螺栓,允许被连接件绕孔轴线做小角度的摆动调整,适配安装时的角度偏差,也能满足部分活动构件的转动需求。水平段是安装贴合面,用来和设备的机架型材、安装平板面贴合,通过螺栓锁紧实现整个固定块的定位。

  很多新手做这类结构设计的时候容易忽略加强筋的设置,这个固定块在竖直段和水平段的转角位置设置了三角形的加强筋,筋板的厚度和主体壁厚保持一致,从竖直段的中下部一直延伸到水平段的端部位置,能大幅提升转角位置的结构刚度,避免承受径向载荷的时候L型转角处出现应力集中导致的变形断裂,尤其是在有频繁振动的设备工位上,不带加强筋的L型支座往往使用几个月就会在转角位置出现裂纹,加了筋之后抗疲劳性能能提升三倍以上。从安装边界来看,竖直段的圆柱部分外径和铰接孔的孔径保持合理的比例,孔壁厚度满足销轴挤压强度的要求,不会因为孔壁过薄导致受载后孔位变形失圆;水平段的底面是精加工的贴合面,平面度控制在合理范围内,安装的时候能和基准面完全贴合,

  不会出现翘曲导致的锁紧应力。整个零件的外形没有多余的复杂曲面,所有棱边都做了小尺寸的倒角处理,既避免加工和安装过程中锐边划手,也能消除热处理或者加工过程中产生的边缘应力集中。在实际选型使用的时候,需要注意铰接孔的配合公差,如果是作为固定铰接位使用,孔和销轴可以选间隙较小的过渡配合,减少铰接位置的窜动;如果是作为需要频繁转动的活动铰接位,可以适当放大间隙,配合铜套或者自润滑衬套使用,降低转动过程中的磨损。水平段的安装面没有预设的安装孔位,实际应用中可以根据现场的安装需求,在水平段上加工对应的沉头孔或者螺纹孔,适配不同规格的安装螺栓,灵活适配不同的机架安装孔距,这也是这类通用固定块的优势,不需要提前定制孔位,现场改造的时候可以按需加工,

  大幅缩短设备改造的周期。从受力角度分析,这类固定块主要承受竖直方向的载荷和铰接孔位置传来的径向弯矩,加强筋的设置刚好把弯矩产生的拉应力分散到整个水平段和竖直段的实体上,避免应力集中在转角的焊缝或者结合位置,整体采用一体成型的结构,没有拼接焊缝,相比焊接式的L型支座,整体强度更高,不存在焊接缺陷导致的断裂风险,适合在有冲击载荷的工位上使用。很多自动化设备上的小型阻挡气缸安装、缓冲器安装支座,都会采用类似的结构,相比直角角码的固定方式,这类带铰接孔的固定块能实现安装角度的微调,补偿零件加工和设备组装过程中产生的累积误差,降低安装调试的难度。在三维建模过程中,这类零件的建模逻辑也很清晰,先绘制L型的主体截面,拉伸得到基础实体,然后在竖直段切除出铰接通孔,再绘制三角形的筋板轮廓拉伸得到加强筋结构,最后对所有锐边做倒角处理即可,建模过程中需要注意加强筋和主体连接处的圆角过渡,避免直角连接导致的应力集中,圆角半径一般取壁厚的0.2-0.3倍即可,不需要过大的圆角导致安装时和其他零件产生干涉。
