多槽式轴类驱动器插接连接构件

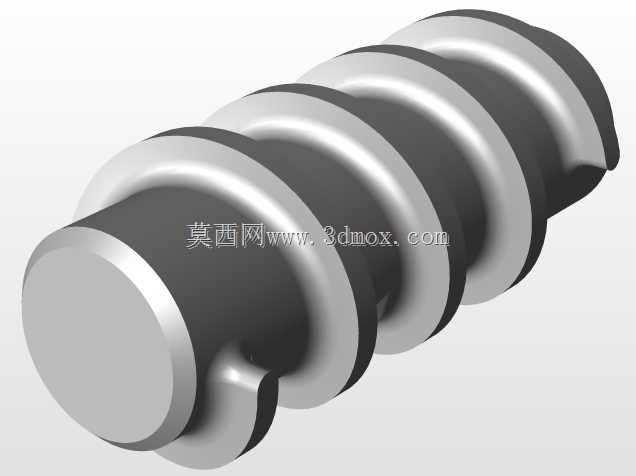

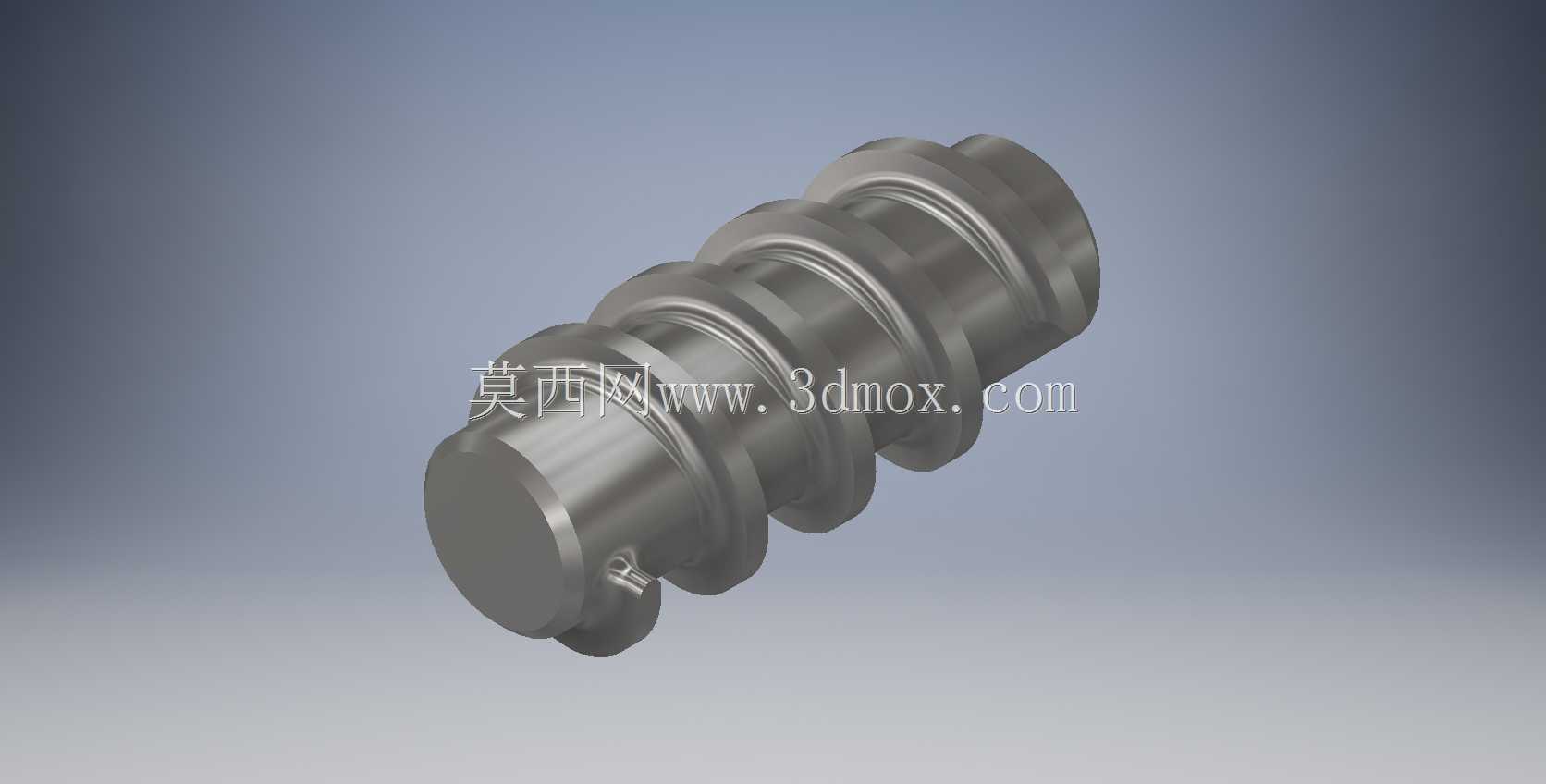

　　这类多槽轴类插接构件，常应用在小型动力传输单元的末端输出端，作为驱动器与执行端的中间连接载体，在小型自动化执行模组、精密传动工位、便携动力工具的动力接驳场景中承担扭矩传递与轴向定位的作用。从结构设计来看，构件主体采用阶梯轴式布局，沿轴向分布的多道环形槽并非单一功能设计，靠近插接端的槽位用于安装弹性卡圈，实现与对接部件的轴向限位，避免传动过程中出现轴向窜动；中段的环形凸起与凹槽交替结构，一方面是为了匹配对接端的内嵌卡槽，传递周向扭矩，相比传统平键连接，这种多槽啮合的结构在小直径轴件上能获得更大的接触受力面积，降低接触面的压应力，适配频繁正反转的传动工况，另一方面槽道也可作为润滑脂的存储空间，在长期往复传动过程中持续为接触面提供润滑，

　　减少磨损失效的概率。构件末端的小圆孔为径向定位销孔，安装时可穿入弹性圆柱销，进一步锁定插接后的周向位置，在冲击载荷较大的工况下，避免多槽啮合出现打滑的问题。从安装边界来看，这类构件的外圆直径公差通常选取h7级精度，与对接端的内孔采用间隙配合，装配时可直接沿轴向推入，无需额外的压装工具，适合现场快速更换的维护场景；轴向长度的设计需要匹配对接端的插接深度，预留0.2-0.5mm的轴向窜动间隙，避免加工累积误差导致装配时出现顶死的情况。设计这类构件时，首先要根据传递的额定扭矩核算轴径的抗扭强度，多槽结构的齿面接触应力需要结合工况的冲击系数校核，避免长期负载下出现齿面压溃变形；其次环形槽的圆角半径不能过小，否则会在槽根处产生较大的应力集中，

　　在交变载荷作用下容易引发疲劳断裂，通常槽根圆角取0.3-0.8mm，根据轴径大小匹配调整。表面处理方面，这类传动插接件通常采用调质处理后表面发黑，既可以获得足够的芯部韧性，也能提升表面的耐磨性能与防锈能力，在有腐蚀介质的应用场景中，也可替换为不锈钢材质加工，适配食品加工、化工检测等特殊工况的使用需求。在实际选型应用中，需要注意对接端的槽位数量与齿形角度必须与该构件完全匹配，否则无法完成装配，同时插接到位后要确认卡圈完全卡入对应卡槽，定位销穿入后两端不超出轴件外圆，避免运转过程中与周边部件发生干涉。这类构件相比一体式传动轴，优势在于可快速拆分维护，当插接端出现磨损时，仅需更换该插件即可，无需拆卸整个驱动器单元，

　　大幅降低设备的维护成本与停机时间，在小型模块化传动设备中应用十分广泛。建模过程中需要重点关注各道环形槽的轴向位置尺寸公差，以及槽宽的尺寸精度，这些参数直接决定了装配后的啮合间隙，间隙过大会导致传动回程差增大，影响传动精度，间隙过小则会导致装配困难，甚至出现插接不到位的问题。
