90度弯角连接式金属活塞结构设计

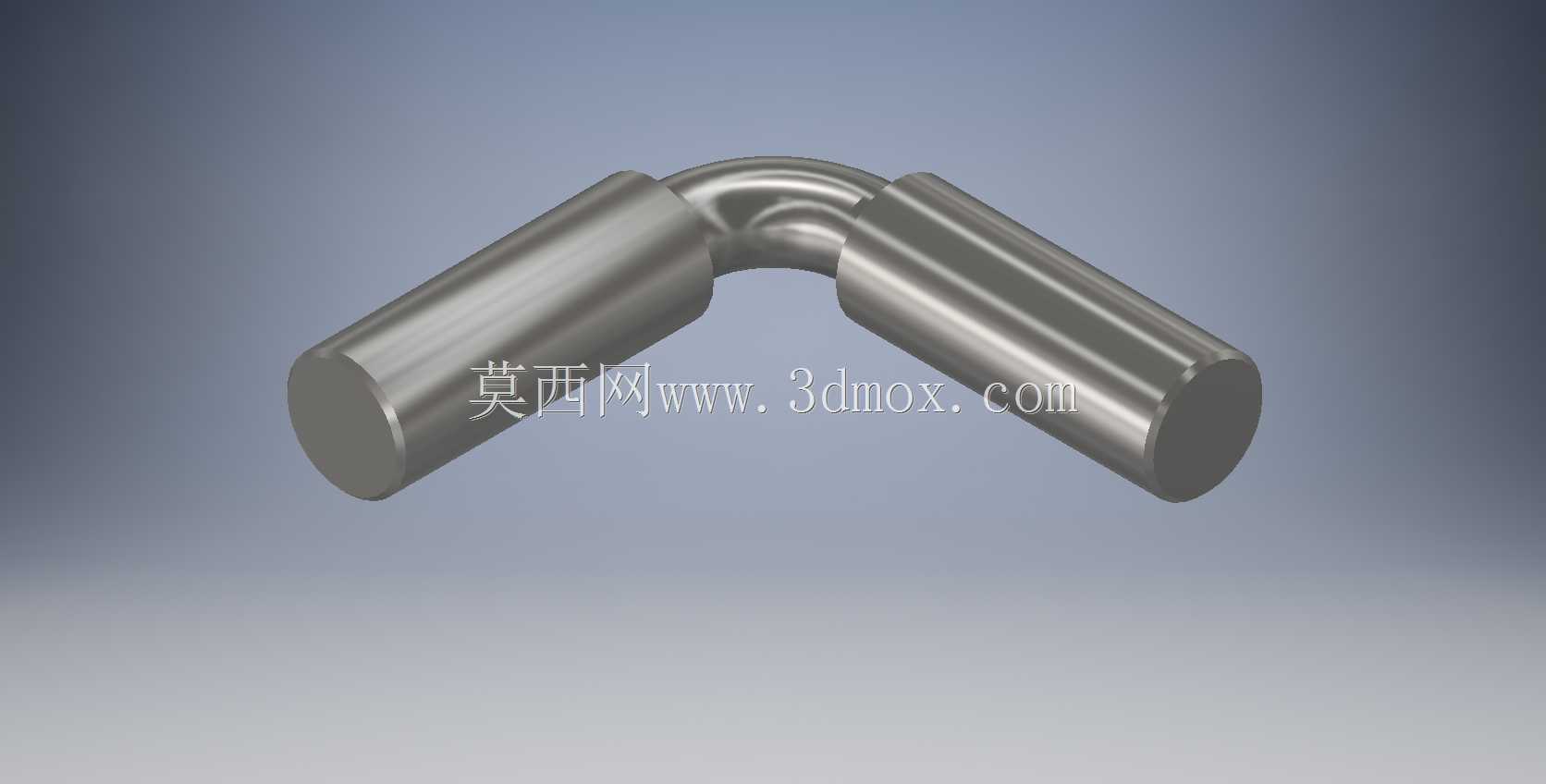

　　在液压与气动传动系统的布局设计中，经常会遇到动力传输方向需要90度转向的工况，常规直杆活塞仅能沿单一轴向完成直线往复动作，若要实现转向传动，往往需要额外加装换向接头、转角传动机构，不仅会增加整个动力单元的装配零件数量，还会因为多节点连接带来密封失效风险、传动间隙累积误差，同时挤占更多设备内部安装空间，在紧凑型动力单元、狭小腔体内置传动结构的设计场景中，这类冗余结构的弊端会被进一步放大。这款弯角结构的活塞，正是针对这类转向传动需求开发的一体化构件，从结构根源上取消了额外换向连接件的设置，将两段同轴圆柱工作段通过平滑过渡的90度弯角连为一体，两段圆柱段分别对应两个垂直方向的传动腔体，可在两个垂直相交的缸体内分别完成直线往复动作，实现动力方向的直接转换。

　　从功能特性来看，这款活塞的两段圆柱工作段均采用等直径设计，外圆表面的圆柱度、粗糙度均满足动密封配合的公差要求，可直接与缸体内壁、密封件形成滑动配合，不需要额外加装导向套即可完成往复运动的径向定位。中间的弯角过渡段采用大圆角平滑衔接，没有应力集中的直角棱边，在承受往复冲击载荷、交变压力作用时，应力可沿圆弧面均匀分散，避免长期交变载荷下出现弯角处断裂的失效问题。两段圆柱段的端面均为平整的垂直端面，可直接与动力输入、输出端的顶杆、压块接触，不需要额外加工连接接口即可传递轴向推力，在部分需要硬接触传力的工况下，端面可根据实际需求加工沉孔、螺纹孔，适配不同的连接形式。

　　在实际应用场景中，这类弯角活塞常被用在紧凑型液压转角执行机构、小型气动换向控制单元、狭小空间内的90度动力传递结构中，比如小型自动化设备的内置转角压紧机构、手持气动工具的转向动力输出端、液压阀组的内置换向驱动部件，这些场景往往没有足够空间布置独立的换向传动组件，一体化的弯角活塞可以直接嵌入两个垂直相交的缸孔内，仅需在两个缸孔端部分别设置端盖、密封件即可完成装配，整个传动单元的零件数量可减少40%以上，装配工序也相应简化，同时因为减少了连接节点，密封点数量更少，出现泄漏的风险大幅降低。

　　从设计思路层面，这款构件的建模过程首先需要确定两段圆柱工作段的轴线位置，保证两轴线垂直相交且交点位于弯角段的中心位置，避免两段工作段出现偏心，导致运动时出现卡滞、偏磨问题。弯角段的内弯半径与外弯半径需要根据圆柱段直径匹配，通常外弯半径不小于圆柱段直径的1.5倍，内弯半径不小于圆柱段直径的0.8倍，保证过渡段的壁厚均匀，不会出现局部壁厚过薄导致的强度不足问题。建模时需要对弯角与圆柱段的衔接处做相切约束，保证整个外表面平滑过渡，没有凸起、凹陷的衔接棱边，避免运动时刮伤密封件、造成密封失效。

　　关于安装边界与尺寸适配，这款活塞的两段圆柱段长度需要根据对应缸体的行程确定，通常圆柱段伸入缸体的最小长度要满足全行程状态下仍有不少于1.5倍直径的导向长度，避免活塞伸出到极限位置时出现径向晃动。弯角段的外轮廓尺寸需要满足缸体相交处的沉台避让要求，两缸体相交处的加工倒角、退刀槽尺寸要与弯角段的外轮廓匹配，保证活塞运动到极限位置时，弯角段不会与缸体相交处的结构发生干涉。在装配时，需要先将其中一段圆柱段装入对应缸孔，再沿垂直方向装入另一段缸孔，两个缸孔的同轴度、垂直度公差需要控制在0.02mm以内，避免活塞运动时出现卡滞。此外，活塞的外圆表面需要根据传动介质选择对应的表面处理工艺，液压油介质下可采用镀硬铬处理提升耐磨性，气动介质下可采用阳极氧化处理降低摩擦系数，同时根据密封件的材质调整表面粗糙度参数，保证密封件的使用寿命。在部分带磁环检测的工况下，还可在其中一段圆柱段的内部加工环形槽，内置磁环配合外部磁性开关实现活塞位置的检测，不需要额外改动外部结构即可满足位置反馈需求。
