机械传动用鸽座定位支撑结构

项目分类:通用机械零部件 发布时间:2021-11-21 ID:403750
  • 机械传动用鸽座定位支撑结构
  • 机械传动用鸽座定位支撑结构

  在机床进给传动、自动化输送线的工位定位、工装夹具的快换对接场景中,这类鸽座结构是承担定位基准传递、载荷导向支撑的核心零件,很多一线结构设计人员在做滑台导向、工位载具定位的时候,都会优先参考这类成熟的楔式定位结构逻辑。从实际使用场景来看,这类零件常安装在滑台的动定模对接位置,或是直线往复运动机构的行程端点,依靠自身的斜楔配合面实现无间隙定位,避免运动过程中出现攒动、错位的问题,尤其是在需要频繁启停、重复定位精度要求在0.02mm以内的工位上,这种一体式结构的鸽座比分体拼接的定位块刚性表现好很多,长期受交变载荷也不容易出现配合面松动的问题。

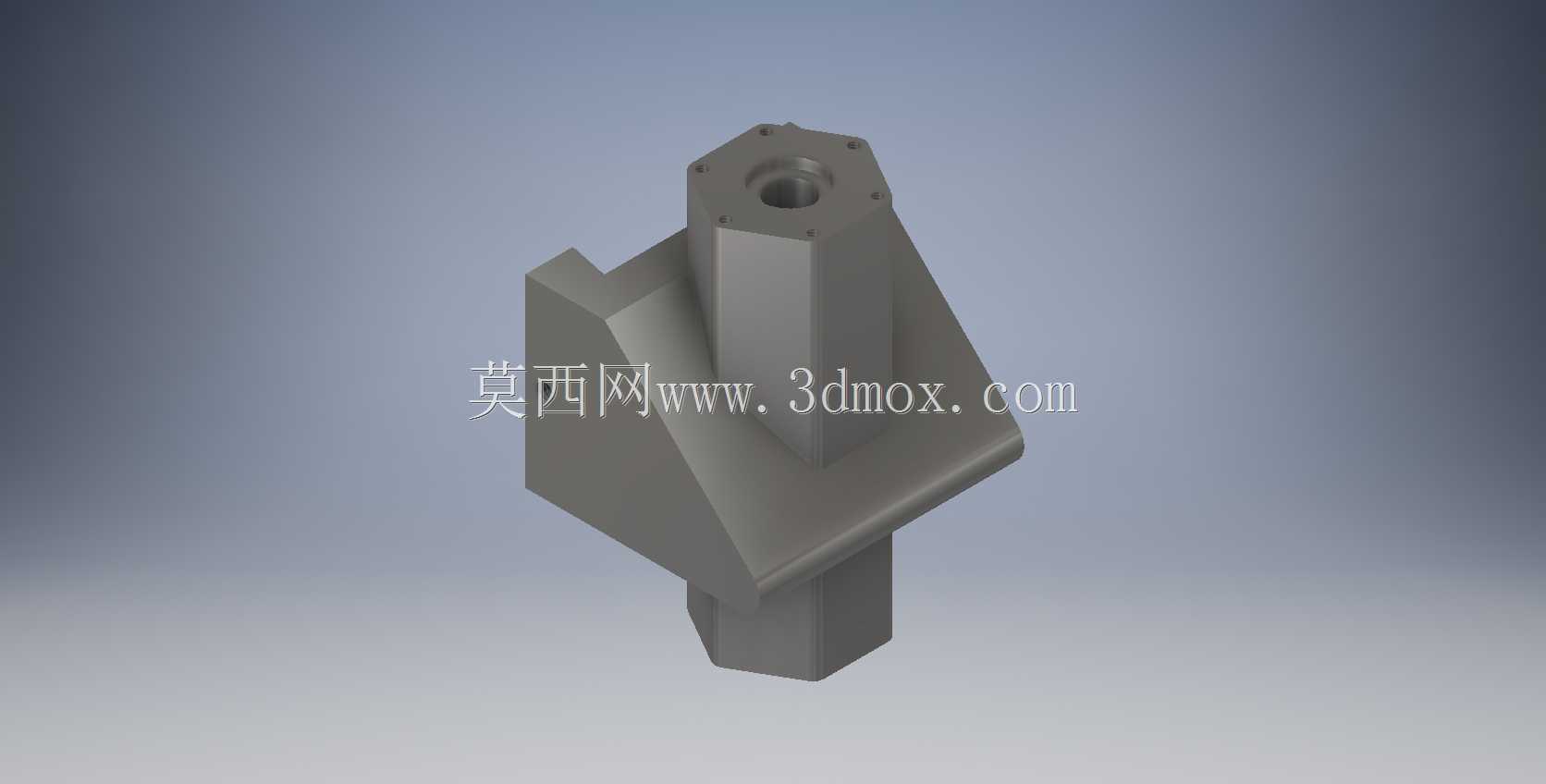

  从功能特性上看,这个鸽座采用上下同轴柱体加侧置斜楔定位面的结构,上部的六边形柱体端面预留了多个安装孔位,既可以通过内六角螺栓从端面锁紧固定在设备安装基座上,六边形的外形也方便装配时用扳手卡持调整周向角度,不需要额外做防转结构就能避免锁紧过程中零件跟转。上部柱体中心的内孔是走油或者穿定位销的通道,在需要润滑的配合场景里,可以直接从中心孔注入润滑脂,顺着内部流道到斜楔配合面,不需要额外在外部布设润滑油路,能减少设备外围的管路数量,避免运动过程中管路剐蹭破损。侧置的斜楔面角度经过匹配计算,和对应滑台上的鸠尾槽配合时,能实现越靠越紧的自锁效果,当滑台运动到定位位置时,斜楔面完全贴合,既可以承受垂直方向的压装载荷,也能抵抗水平方向的切削冲击力,不会因为受侧向力就出现定位偏移。下部的柱体是插入基座安装孔的定位段,和安装孔采用H7/h6的间隙配合,装配时先把下段插入基座孔做初定位,再锁紧上端面的螺栓,装配效率比完全靠螺栓找正的结构高40%左右,后期维护拆卸的时候也不需要撬动配合面,直接松掉螺栓就能把零件拔出来,不会损伤安装基面。

  从设计思路上拆解,这个结构没有采用多余的装饰性特征,所有外形面都是功能面:斜楔面的粗糙度要求控制在Ra1.6以内,保证和配对件滑动配合时不会出现卡滞,上下柱体的同轴度公差控制在0.01mm,避免插入安装孔后出现偏斜,导致斜楔面和配对槽的贴合面积不足,局部压强过大出现早期磨损。设计时特意把斜楔部分和上下柱体做成一体式结构,没有采用焊接拼接的方式,就是考虑到这类零件长期受冲击载荷,焊接位置容易出现应力集中开裂,一体式铣削加工的结构整体强度更高,材料选用40Cr调质处理,表面硬度达到HB240-280,既有足够的韧性承受冲击,配合面经过高频淬火后硬度达到HRC45-50,耐磨性能满足三年以上的三班倒连续使用要求。

  从安装边界尺寸来看,上部六边形柱体的对边尺寸要比下部安装柱体大15mm左右,保证上端面的安装螺栓有足够的布置空间,螺栓孔的中心距不会太靠近柱体外缘,避免锁紧时螺栓孔边缘开裂。斜楔面的伸出长度要比配对鸠尾槽的深度大2-3mm,保证完全贴合时不会出现顶死或者贴合不到位的情况,下部安装柱体的插入深度是直径的1.5倍,保证插入基座后有足够的支撑刚性,不会因为悬臂过长出现受力倾斜。零件总高度控制在安装空间允许的范围内,上端面突出安装基面的高度不超过20mm,避免和滑台运动过程中的其他零部件发生运动干涉,斜楔面的起始位置距离下端面的距离要大于基座安装面的厚度,保证装配后斜楔面完全露在基座外侧,能和配对件顺利配合。在实际选型适配的时候,要注意核对斜楔面的倾斜角度和配对槽的角度完全一致,角度差控制在±0.5分以内,不然会出现只有线接触没有面贴合的情况,大幅降低定位精度和支撑刚性,安装时要先把配合面擦拭干净,不能残留铁屑、毛刺,不然会导致定位出现偏差,每次设备定期维护的时候,要把斜楔面的旧润滑脂擦拭干净,重新涂抹新的锂基脂,避免杂质进入配合面造成磨损拉伤。
