机械工装对齐捕捉定位基座结构

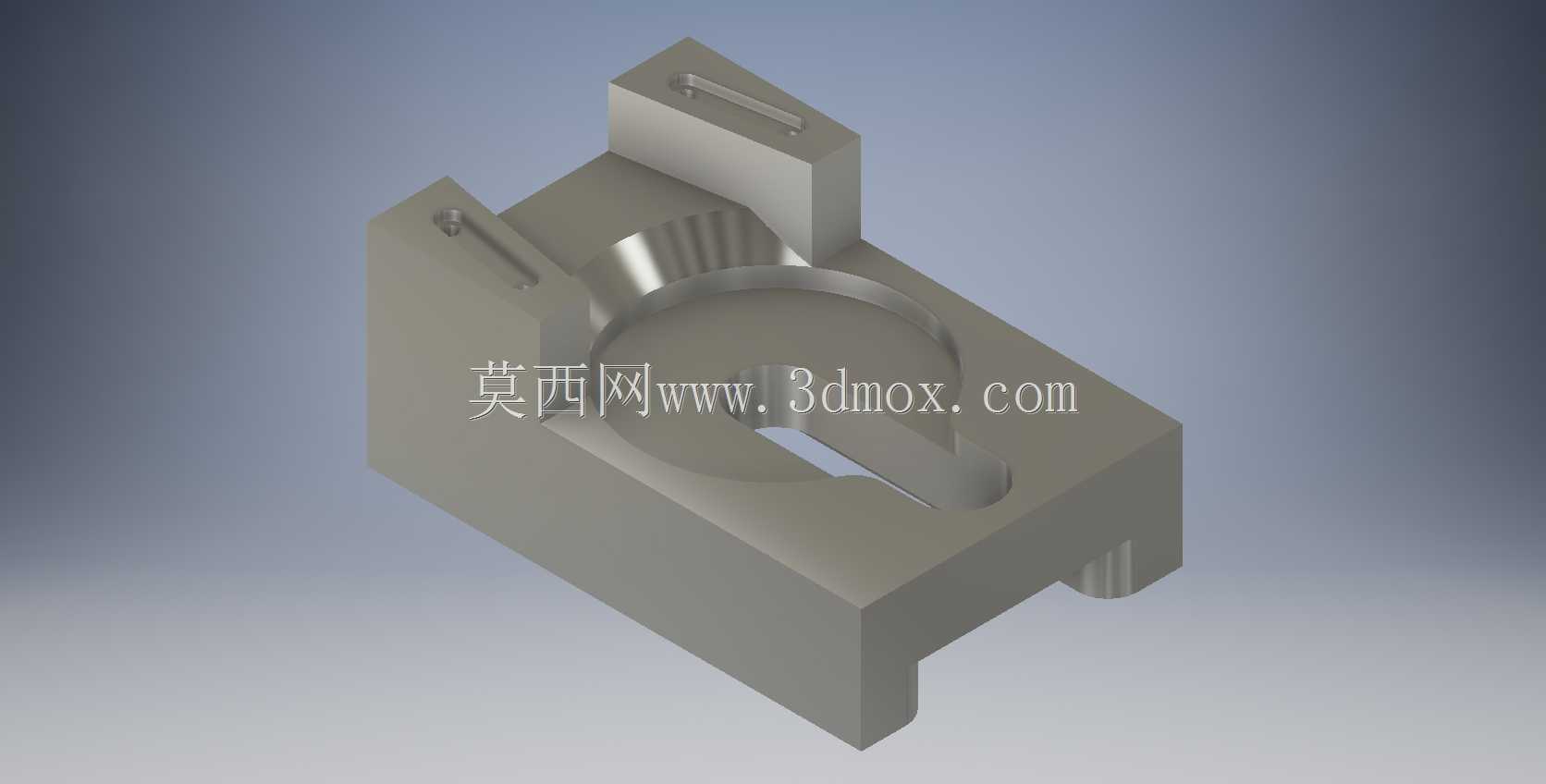

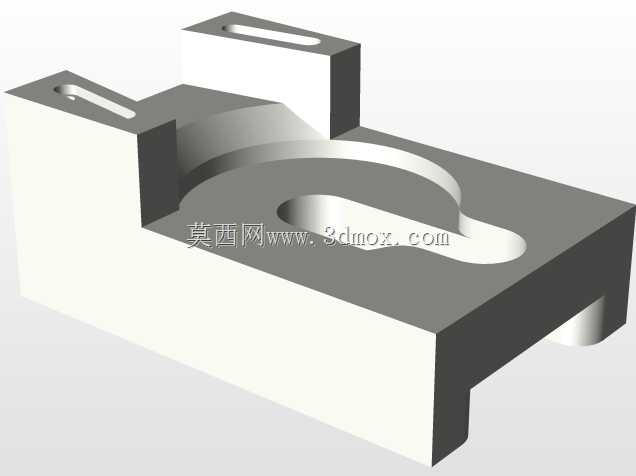

　　在自动化装配、精密检测以及多工位工装切换的产线场景中，这类对齐捕捉结构是保证工位重复定位精度的核心基础零件，多数应用在需要频繁更换工装夹具的柔性产线工位，或是精密检测设备的工件装夹定位端，承担两个对接部件之间的精准对位、导向滑入以及到位后锁止前的位置约束作用，避免对接过程中出现偏载、卡滞，或是对接后位置偏移超差的问题。从结构设计逻辑来看，该零件采用一体式块体基座作为承载主体，整体为方正的金属加工件形态，主体中部设置的环形内凹型腔是核心的对接容纳位，型腔边缘做了连续的倒角导向结构，当对接端的凸台结构沿导向面滑入时，倒角面可以自动修正初始对接阶段的位置偏差，即便人工上料或是机械手上料存在毫米级的位置误差，

　　也能顺着导向斜面滑入到精准配合位置，不需要额外的视觉纠偏辅助就能完成初步对位。基座两侧向上延伸的凸耳结构上设置了长条形的限位槽，这部分结构是对接到位后的径向约束位，对接端对应的定位销会顺着槽体滑入，长槽的设计既预留了对接过程中的滑动余量，避免刚性碰撞导致零件磕伤，也能在到位后限制对接部件的转动自由度，保证对接后两个部件的相对角度完全固定，不会出现周向转动的错位。基座底部的侧边设置了突出的定位止口，这部分结构是和下方安装基板配合的安装边界，安装时止口卡入基板对应的定位槽内，不需要反复打表找正就能确定基座本身的安装位置，降低现场装配的调试难度，基座本体上预留的安装孔位可以通过内六角螺栓完成和基板的刚性固定，

　　保证长期受载后不会出现位置窜动。从实际使用的工况角度考虑，这类对齐捕捉结构通常会承受频繁的对接冲击，因此整体结构没有设计薄壁薄弱部位，所有转角位置都做了工艺圆角处理，既减少加工过程中的应力集中，也能避免长期受交变载荷后出现裂纹变形，型腔内部的让位槽设计，是为了容纳对接端突出的定位凸点，避免对接时出现硬干涉，同时也能减少配合面的接触面积，降低加工精度要求的同时，减少滑动过程中的摩擦阻力，不需要过高的表面处理要求就能保证滑动顺畅。在尺寸边界的设计上，这类基座的整体外廓尺寸通常适配常规的工装板安装规格，长宽尺寸控制在标准工装的安装孔距范围内，高度方向不会超出工位的安全干涉边界，保证周边的机械手、送料机构运动时不会和基座产生碰撞，

　　两侧凸耳的间距和中部型腔的同轴度公差控制在0.02mm以内，保证对接后的重复定位精度可以满足精密装配的要求，即便经过上万次的重复对接，磨损量也能控制在公差允许范围内，不需要频繁更换校准。这类结构的设计没有采用复杂的分体装配结构，一体式加工的方式既减少了装配带来的累积误差，也提升了整体的结构刚性，在承受侧向冲击力的时候不会出现分体部件松动移位的问题，相比拼接式的定位结构，一体式结构的维护成本更低，日常只需要定期清理型腔内的切屑、灰尘，在导向面涂抹少量润滑脂就能保证长期稳定工作，适合在高节拍的自动化产线上长期连续运行，不会因为定位结构的故障导致产线停线。
