内嵌凸台卡槽式环形机械连接构件

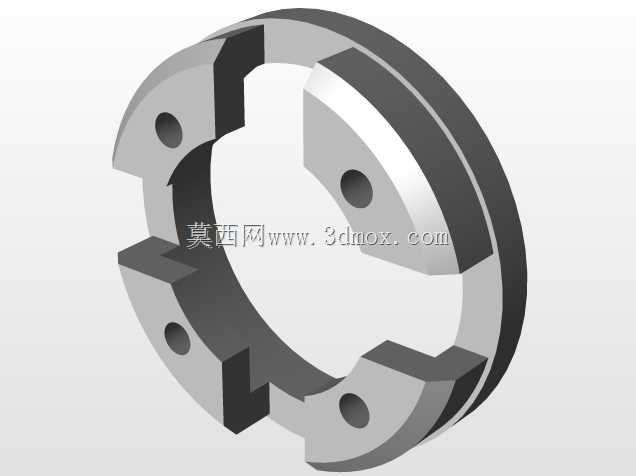

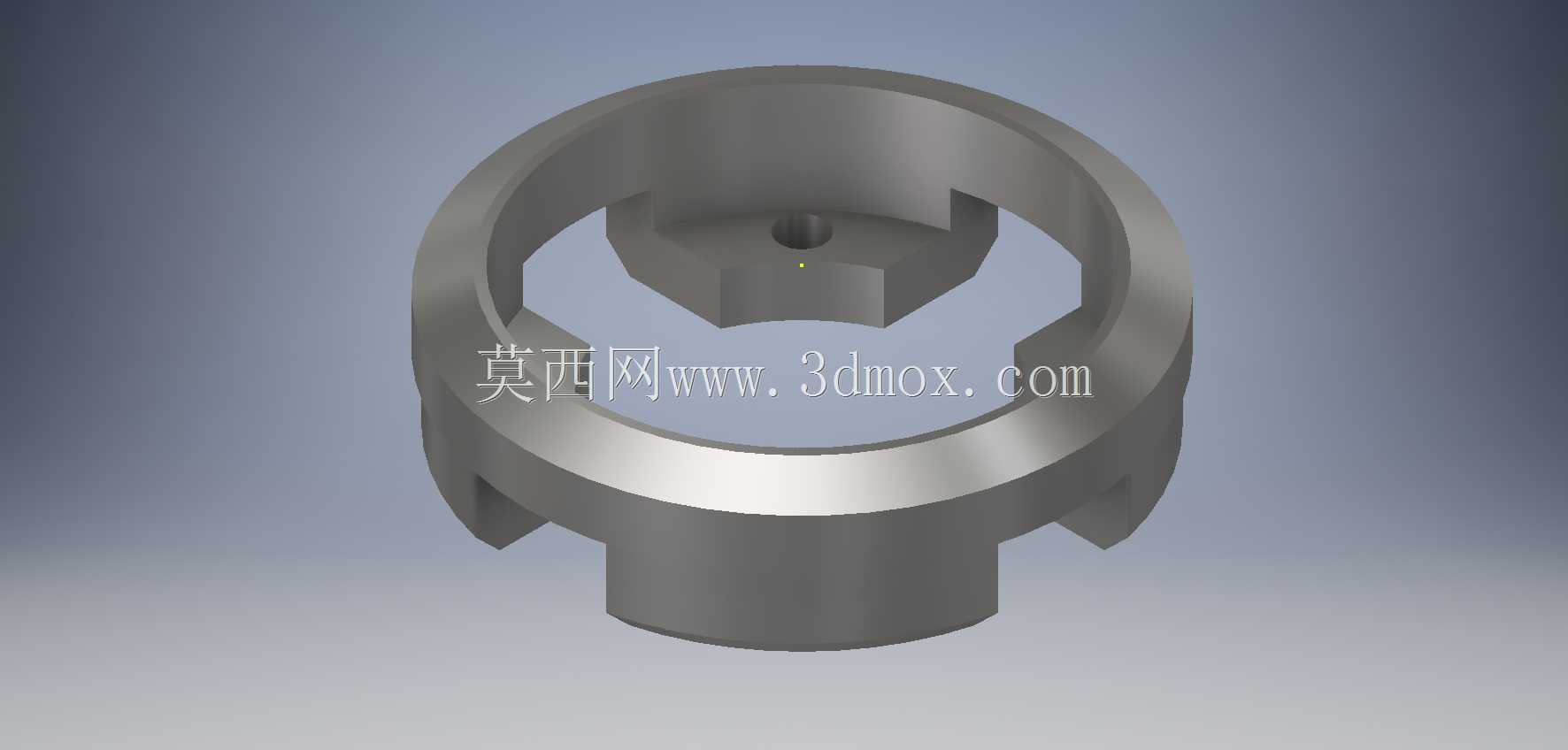

　　在轻工自动化输送线、小型包装设备的间歇传动工位，这类带内嵌凸台的环形卡槽构件应用十分普遍，很多做间歇分度、扭矩传递的小载荷工位，都会用到这类结构来实现轴端与从动件的快速卡接，不需要额外的键连接或者紧固件，装配时对准卡槽推入即可完成周向固定，拆卸也只需要沿轴向拔出，维护效率比传统键连接高不少。从结构功能来看，这个构件的核心作用是传递小扭矩的周向运动，同时承担一定的轴向定位功能，外圆的环形主体是主要的承载基体，内侧均匀分布的三个卡槽是和外部从动件卡爪配合的部位，中心的带孔凸台则是和驱动轴端配合的定位基准，中心的小孔可以穿装定位销，防止构件和驱动轴之间出现周向打滑，也能限制轴向的窜动，在小载荷、低转速的传动场景下，

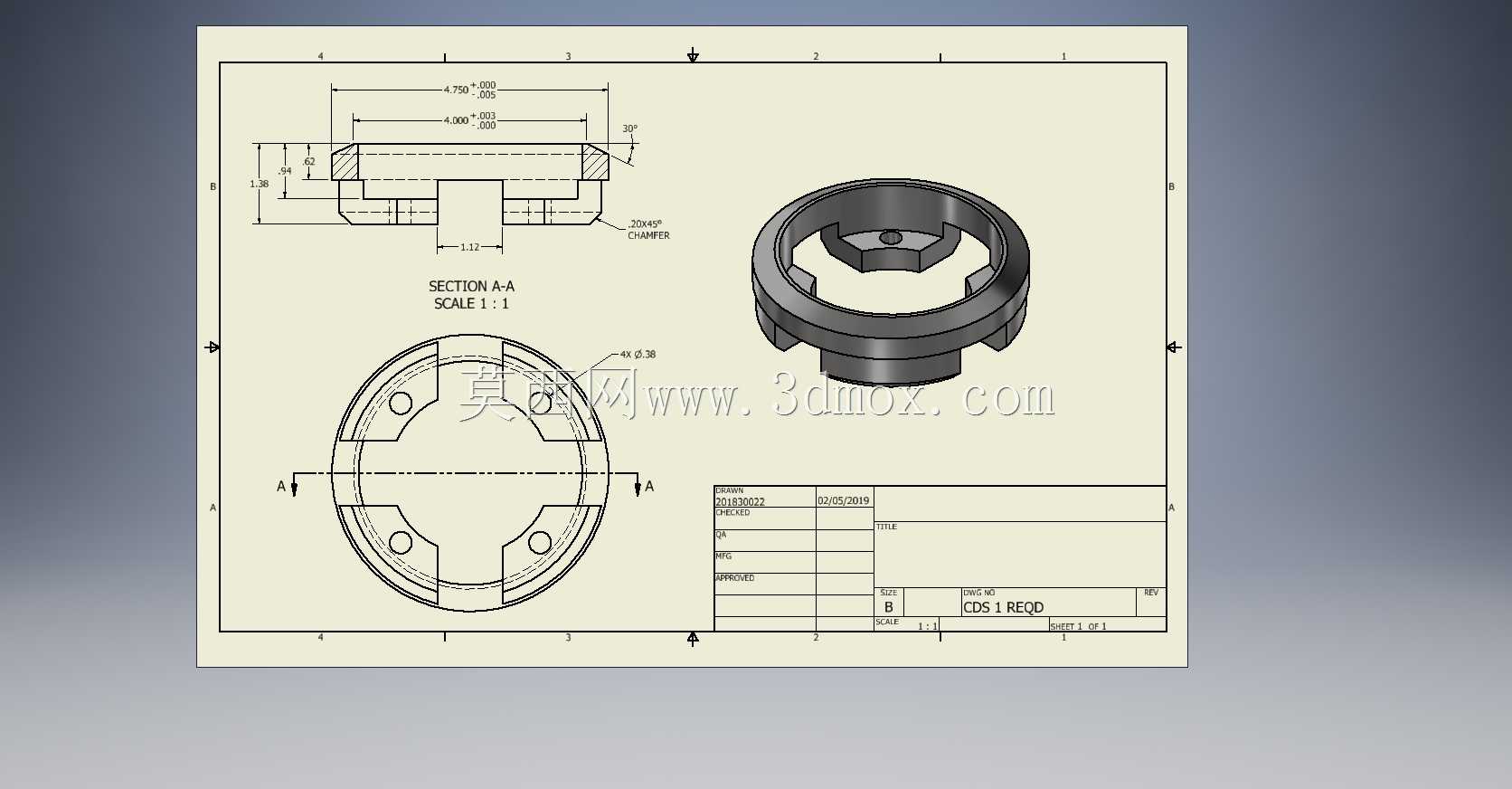

　　这种结构的可靠性完全能满足使用要求，而且加工难度比加工键槽要低，普通的数控车床搭配铣床就能完成全部加工工序，不需要专用的拉床设备，小批量生产的成本控制优势很明显。设计这类构件的时候，首先要确定的是中心凸台的内孔尺寸，这个尺寸要和驱动轴的外径做基孔制间隙配合，间隙量控制在0.02到0.05毫米之间，既保证装配的时候能顺利推入，又不会因为间隙过大导致传动过程中出现晃动，影响传动精度。外圆环的壁厚要根据传递的最大扭矩来核算，一般小载荷工位传递扭矩不超过5牛米的话，壁厚取8到10毫米就足够，不会出现受力开裂的情况。内侧卡槽的宽度要和配合卡爪的厚度做对应，配合间隙控制在0.1毫米以内，间隙过大会导致传动回程差过大，影响工位定位精度，

　　间隙过小则会出现装配卡滞，在有少量加工误差的情况下无法顺利装配。卡槽的根部要做R1到R2的圆角过渡，避免应力集中导致长期交变载荷下出现根部断裂的问题，很多新手设计的时候容易忽略这个圆角，实际使用中往往在运行两三个月之后就会从卡槽根部开裂，这点在结构设计的时候必须重点关注。从安装边界来看，这类构件的轴向总高度一般控制在30到40毫米之间，外圆直径根据安装空间调整，常见的规格在60到80毫米区间，安装的时候要保证驱动轴的端面和中心凸台的端面完全贴合，不能留有间隙，否则传动过程中会出现偏载，导致卡槽受力不均，加速磨损。外圆表面不需要做额外的加工，粗车之后的表面粗糙度达到Ra6.3就可以满足使用要求，

　　和卡爪配合的卡槽侧面以及中心内孔的表面粗糙度要达到Ra1.6，减少配合面的磨损，延长构件的使用寿命。中心凸台的高度要比外圆环的端面低2到3毫米，这样装配之后驱动轴的端面不会突出到外圆环的外侧，避免和外部的从动件发生干涉。在实际选型应用的时候，要注意这类构件只适合转速不超过300转每分钟、载荷平稳没有冲击的工位，如果是有冲击载荷或者转速更高的场景，就需要增加壁厚，同时把卡槽的数量增加到4个或者6个，分散每个卡槽的受力，或者改用合金钢材料做淬火处理，提升表面硬度和整体强度。很多包装设备的送膜工位、小型输送机的辊筒端连接、自动化装配线的分度盘驱动端，都能看到这类结构的身影，它的结构简单，加工成本低，装配维护方便，是小载荷间歇传动场景里性价比很高的连接构件。建模的时候要注意卡槽的周向均匀分布，角度误差控制在±0.1度以内，否则装配之后会出现卡爪受力不均的情况，单个卡槽受力过大容易提前失效。中心凸台和外圆环要保证同轴度，同轴度公差控制在0.03毫米以内，避免转动的时候出现偏心，导致传动振动和噪音。
