带阶梯凸缘的中空轴套类机械零件

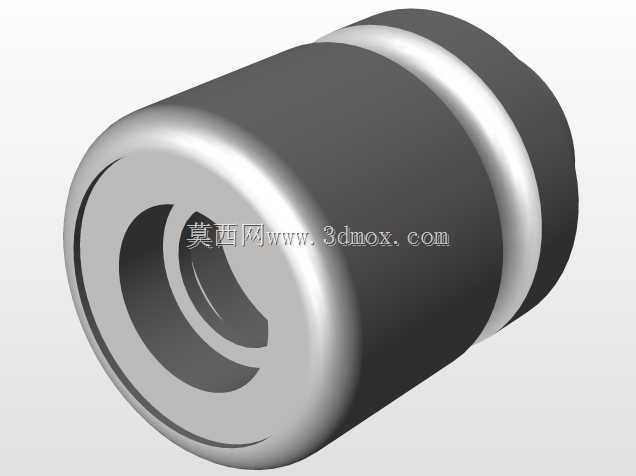

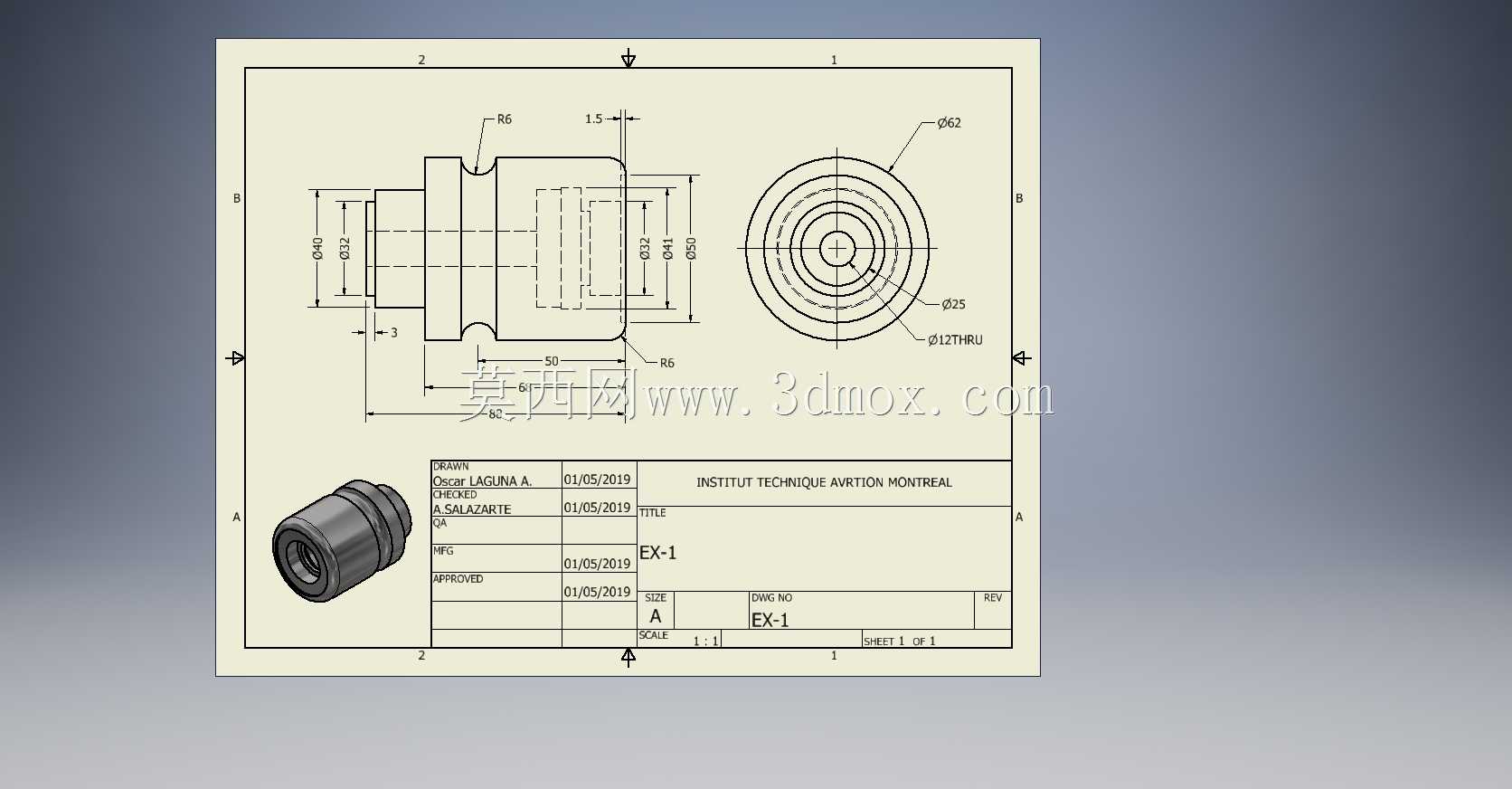

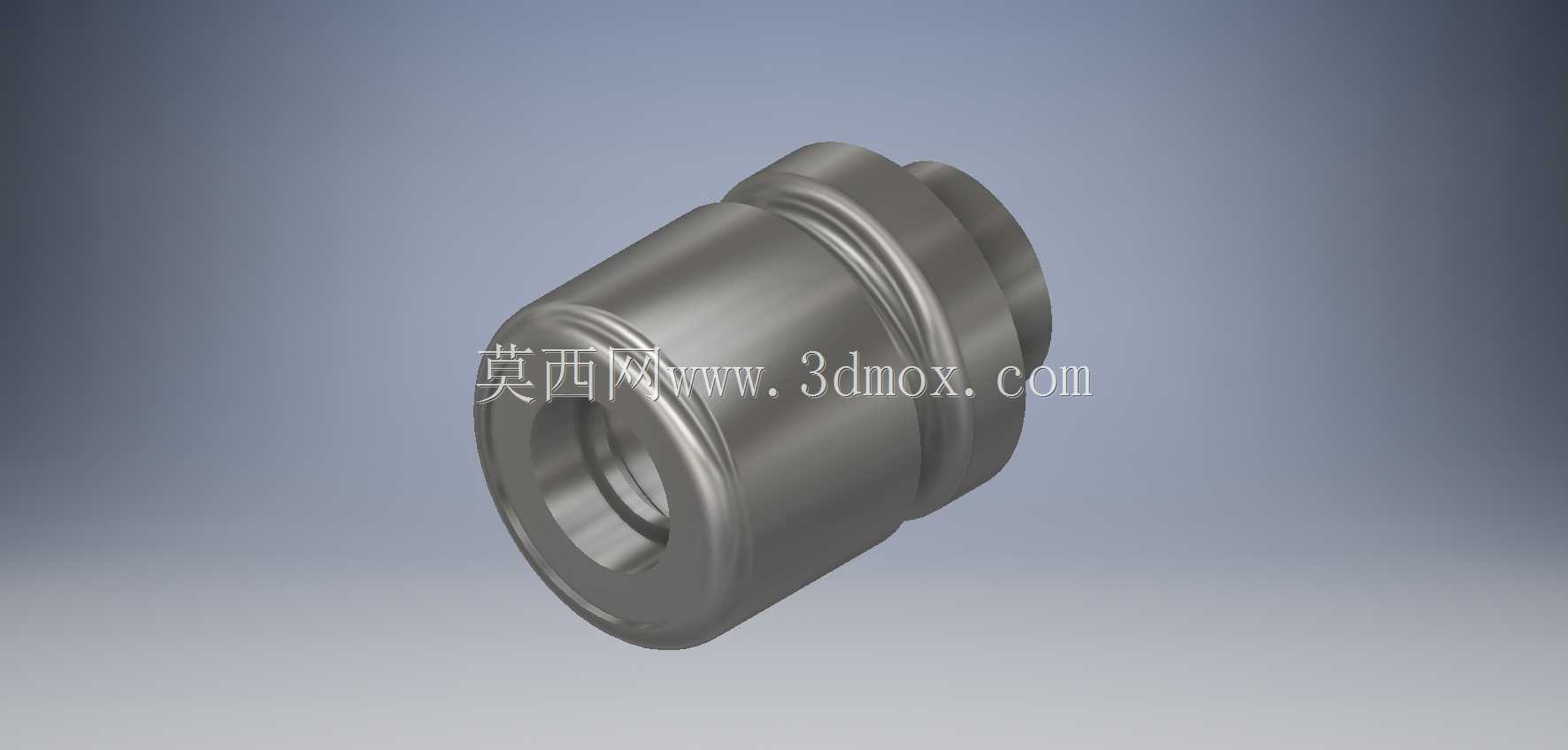

　　这类带阶梯凸缘的中空轴套零件，在液压管路连接、旋转轴端部定位、气动元件接口密封场景中应用十分广泛，日常做设备改造、非标机构设计时经常会用到这类结构件。从结构上看，零件整体为回转体构型，一端设置有外径更大的凸缘结构，凸缘侧加工有环形凹槽，可用于安装O型密封圈或者挡圈，实现装配后的轴向密封与限位，避免工作过程中出现介质渗漏或者零件轴向窜动的问题。中空的内孔设计并非等径直孔，靠近凸缘的一侧内孔做了倒角过渡，既可以方便配套的轴类零件或者管路接头插入装配，也能去除内孔边缘的加工毛刺，避免装配时刮伤配合件的表面。零件外圆的阶梯段设置有不同的外径公差带，靠近凸缘的大直径外圆一般作为装配定位面，与安装基座的孔位采用过渡配合，保证装配后的同轴度要求，小直径外圆段则可用于穿入其他配套构件，或者预留出安装卡簧的槽位，实现轴向的双向固定。

　　设计这类零件时，首先要明确实际工况的载荷条件，如果是用于液压系统的管路接头衬套，需要考虑工作介质的压力范围，内孔的通径要匹配管路的流量要求，避免通径过小造成介质流动阻力过大，凸缘的厚度要满足承压时的强度要求，避免在高压冲击下出现凸缘变形断裂的问题。如果是用于旋转轴的端部衬套，那么外圆与安装孔的配合要选择合适的公差，内孔与轴的配合要根据转速选择间隙或者过渡配合，同时要考虑润滑结构的预留，不过这类小型衬套很多时候采用自润滑材料制作，不需要额外设计油槽。外形尺寸方面，这类零件的总长度一般不会超过凸缘外径的1.5倍，避免长径比过大造成装配后同轴度偏差，凸缘的外径一般比相邻的外圆段大3到5毫米，既可以起到轴向定位的作用，也不会因为凸缘过大造成材料浪费或者安装空间占用过多。安装边界上，装配时凸缘的端面要与安装基座的表面完全贴合，所以凸缘端面的平面度要求较高，一般要达到Ra1.6以下的表面粗糙度，避免贴合面存在间隙造成密封失效。内孔的入口处倒角一般取C1到C2，既方便装配，也能在压装时起到导向作用，避免零件压入安装孔时出现偏斜。

　　实际建模过程中，这类回转体零件优先采用旋转特征创建主体结构，之后再处理环形槽、倒角等细节特征，建模时要注意各段直径的尺寸链校核，保证装配时各配合面的尺寸公差符合设计要求，凸缘处的环形槽尺寸要匹配标准密封圈的规格，不要随意设计非标准的槽型尺寸，避免后期采购密封件出现困难。零件的边角位置都要做倒钝处理，除了装配导向用的倒角外，其余锐边都要做R0.5左右的圆角，避免加工和装配过程中划伤操作人员，也能减少零件热处理时的应力集中问题。如果是用于有腐蚀介质的工况，材料一般选择不锈钢或者做表面镀层处理，如果是普通工况下的定位衬套，采用45号钢调质处理即可满足强度要求，表面做发黑处理提升防锈能力。这类零件虽然结构简单，但是在整套设备中起到的定位、密封、导向作用十分关键，设计时如果忽略了配合公差或者密封槽的尺寸细节，很容易在设备运行时出现渗漏、零件窜动、配合件磨损加剧等问题，所以每一处尺寸的设计都要结合实际装配需求和工况条件来确定，不能仅凭经验随意取值。
