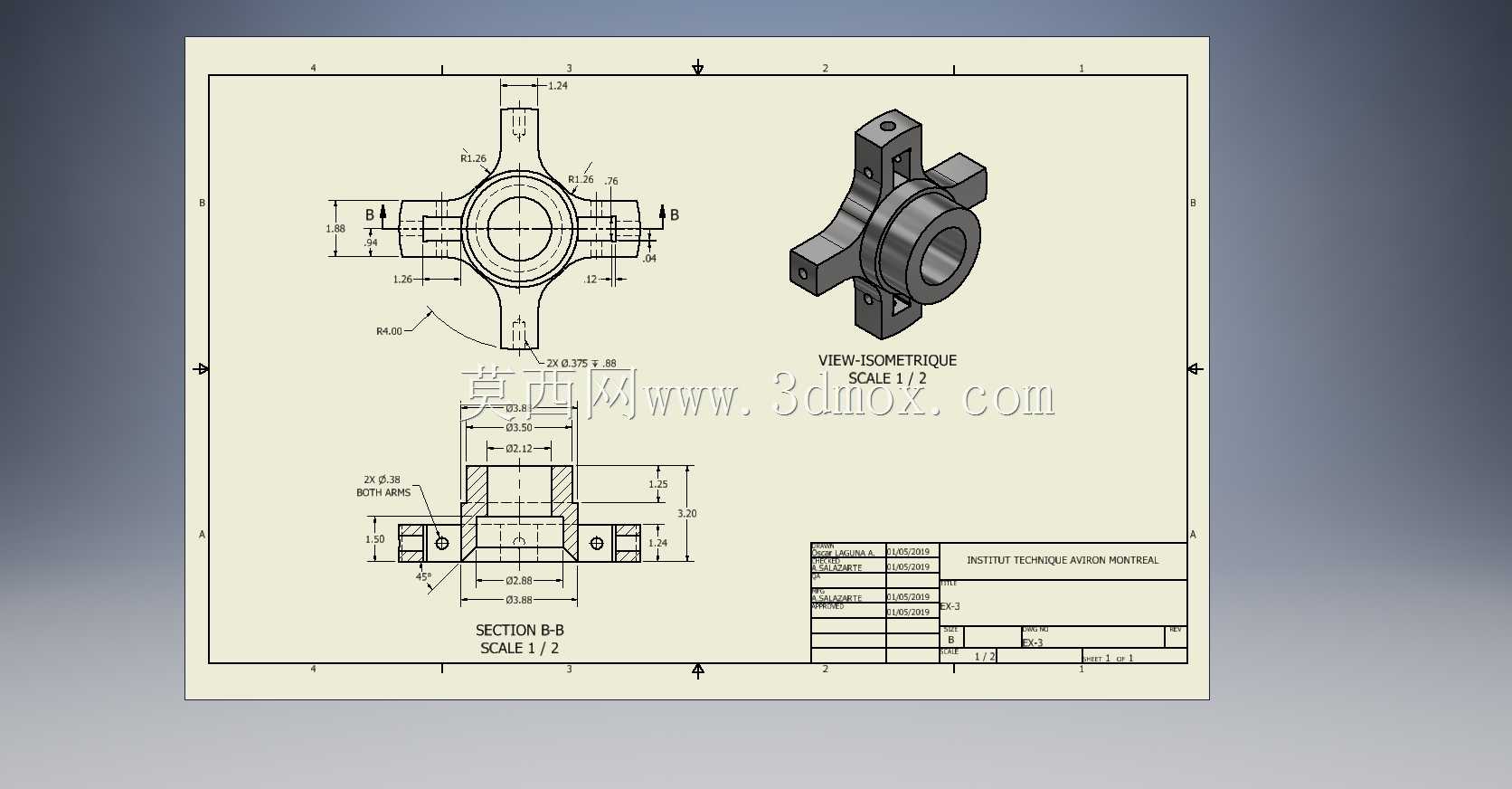

十字安装式带座轴承支撑结构件

　　在各类工业传动设备的轴系布局中，支撑结构的刚性与安装适配性直接决定了整套传动系统的运行稳定性，这款十字布局的带支撑轴承结构件，正是针对中低速重载、安装空间受限的传动场景设计的轴系支撑部件。从实际应用场景来看，这类支撑件常出现在轻工输送设备的从动辊轴端、小型农机的传动换向节点、非标自动化设备的动力传递支撑位，相比传统的立式或卧式轴承座，它的四个安装支脚呈十字正交分布，能在有限的安装平面上分散承载载荷，避免单侧安装带来的应力集中问题。

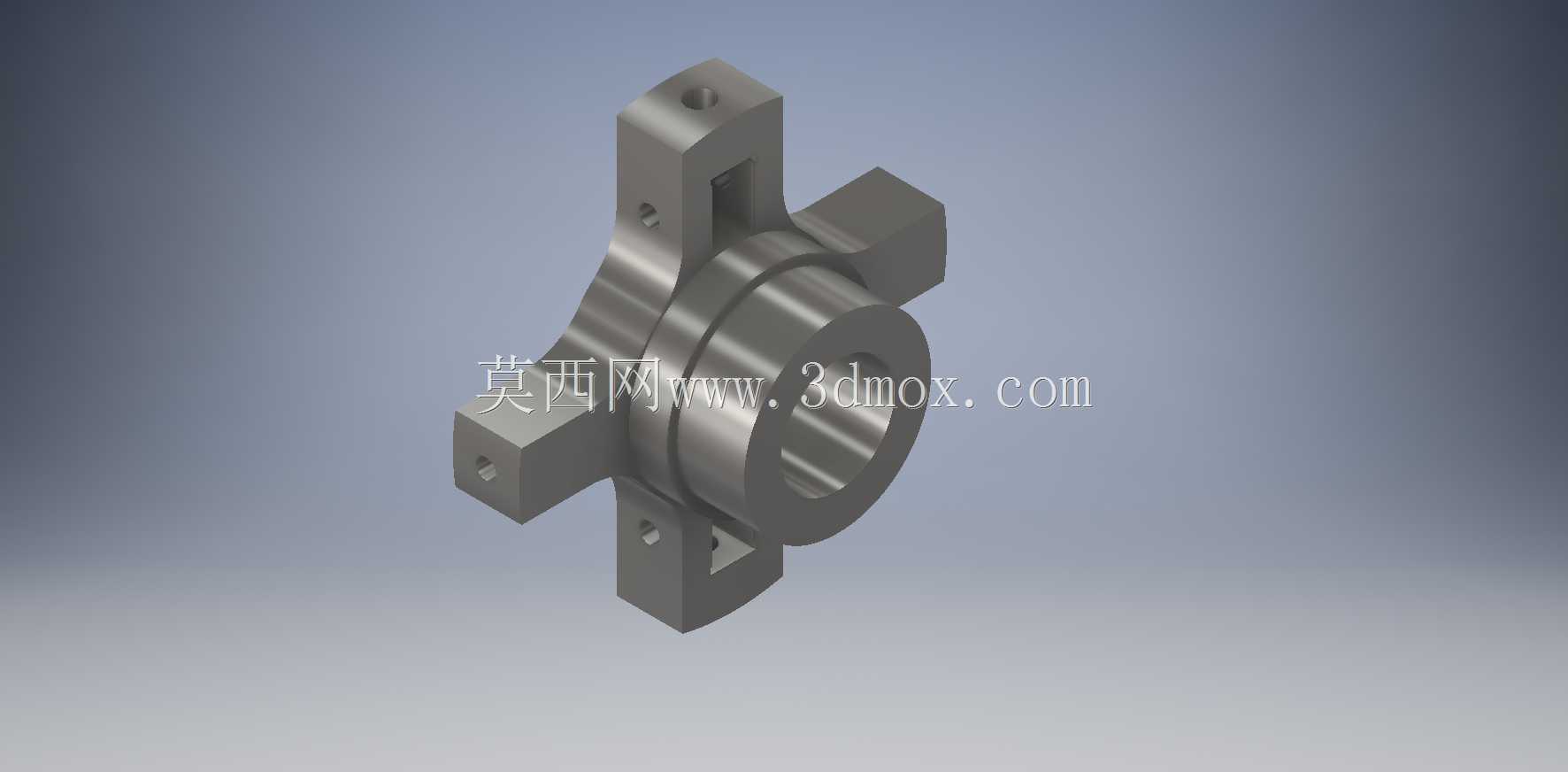

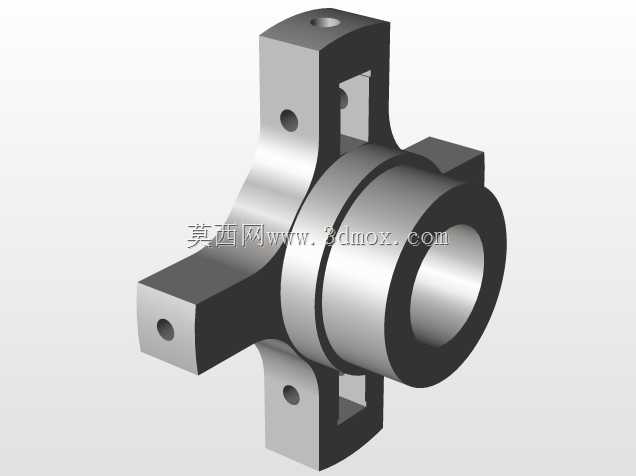

　　从功能特性上看，中间的镗孔部位用于装配标准深沟球轴承或者滑动轴套，孔位的同轴度公差控制在IT7级区间，能保证穿入的传动轴在运转过程中不会出现偏磨，四个支脚上的安装孔为沉头设计，装配时内六角螺栓可以完全沉入孔内，不会突出零件表面干涉周边的传动部件，支脚与主体衔接的位置做了圆弧过渡处理，没有尖锐的应力集中棱角，在承受径向冲击载荷的时候，不会在衔接位置出现断裂失效的问题。主体外侧的环形凸台一方面是增强镗孔部位的结构刚性，避免长期受力出现孔位变形，另一方面也可以作为轴端密封件的定位基准，方便加装毡圈油封或者骨架油封，阻挡外界的粉尘、切削液进入轴承内部，延长轴承的维护周期。

　　设计思路上，这款零件没有采用多余的冗余结构，整体以功能实现为核心，四个支脚的长度经过受力仿真校核，在满足螺栓安装扳手空间的前提下尽可能缩短尺寸，减少整体的占用空间，主体的壁厚根据常用的15-30mm轴径承载需求设定，既不会因为壁厚过薄导致受力变形，也不会因为壁厚过大造成材料浪费、整体重量超标。零件的所有安装面都做了铣削加工处理，安装贴合面的平面度控制在0.05mm以内，装配后能和设备安装机架完全贴合，不会出现安装翘曲导致的轴系不对中问题。

　　从安装边界来看，这类支撑件的中心安装孔轴线到每个支脚安装面的距离均等，安装时不需要额外调整角度，四个螺栓孔的位置度公差满足通用装配要求，即使是现场配钻安装孔的场景，也能快速完成定位，不需要复杂的工装辅助。零件的轴向总宽度适配常规的轴承宽度规格，轴端穿过轴承后不会和支脚部位产生干涉，支脚的厚度足够承受螺栓的锁紧力矩，按照8.8级内六角螺栓的推荐锁紧力矩装配时，不会出现支脚压溃或者开裂的问题。在实际设备维护中，这类一体式结构的支撑件更换也十分便捷，只需要拆卸四个固定螺栓就能完成整体更换，不需要对轴系其他部件做大规模拆解，能有效缩短设备的停机维护时间，适配多类需要快速维保的工业生产场景。在传动系统运行过程中，这个支撑件不仅要承受传动轴带来的径向载荷，部分工况下还能承受一定的轴向窜动力，主体环形部位的台阶结构可以对轴承外圈起到轴向定位作用，避免轴承在运转过程中出现轴向窜动，保证齿轮、带轮等传动件的啮合精度。
