双孔带加强筋安装支座机械结构设计

项目分类:通用机械零部件 发布时间:2021-11-21 ID:403764
  • 双孔带加强筋安装支座机械结构设计
  • 双孔带加强筋安装支座机械结构设计

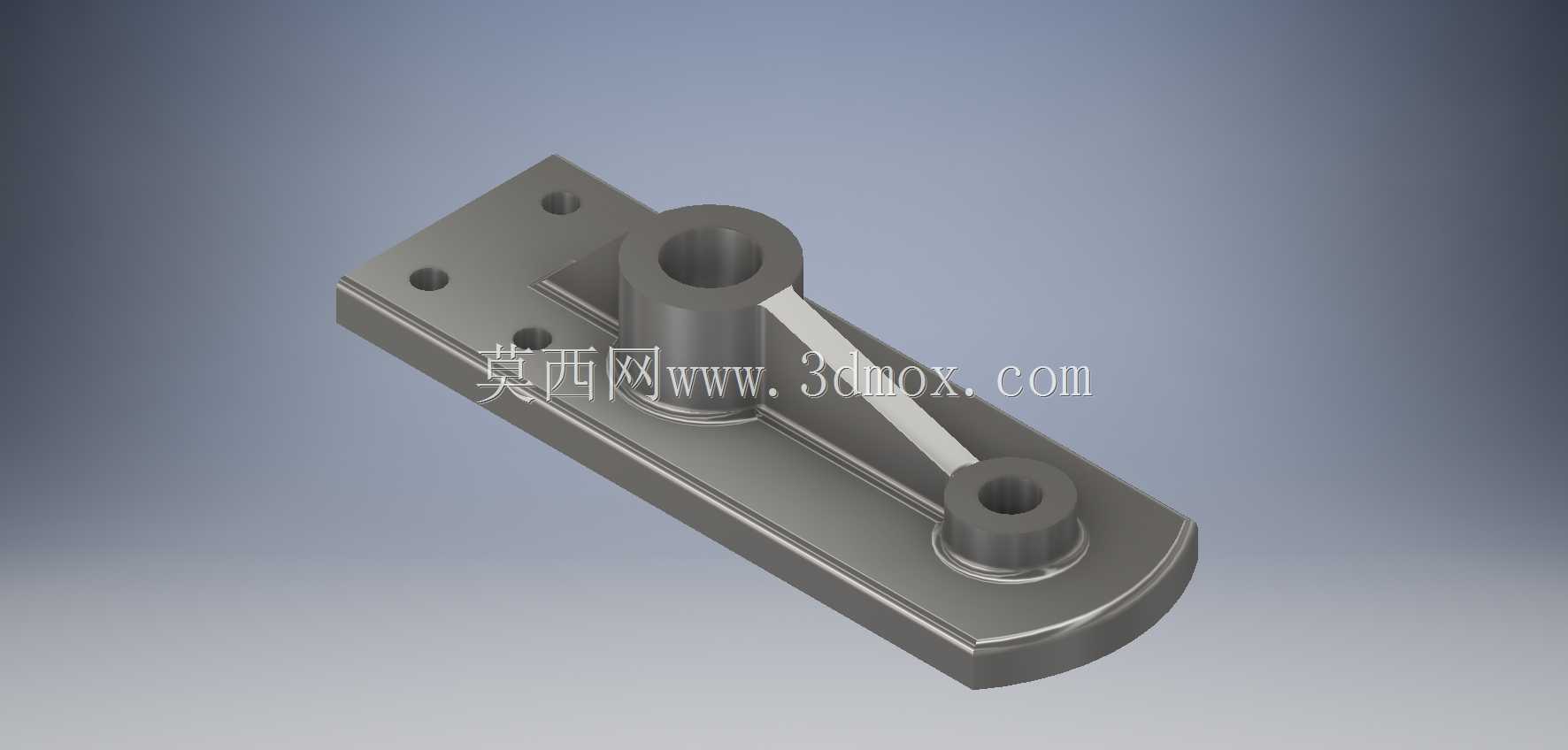

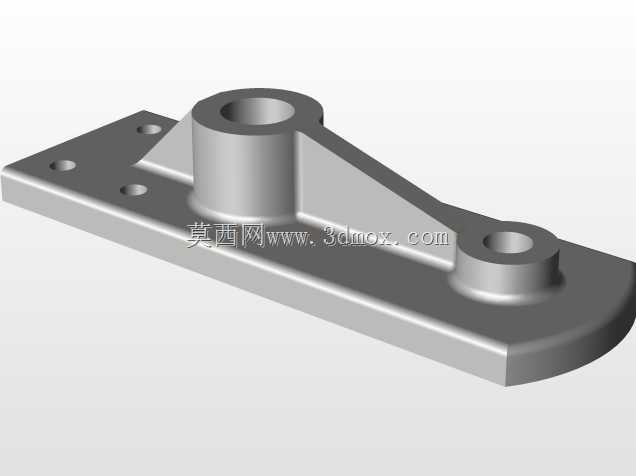

  这类带双安装孔位的支撑支座,在轻工自动化输送线、小型工装夹具定位单元、非标设备的立柱连接工位中十分常见,日常做设备改型时经常会遇到类似的安装需求。从结构上看,底座采用一端平直、一端圆弧收边的板式设计,平直段预留三个沉头安装孔,可直接通过内六角螺栓固定在设备安装基面或者铝型材框架的T型槽面上,沉孔设计能保证螺栓头完全埋入座体表面,不会突出干涉上方的安装部件,圆弧收边的一端既可以减少座体整体重量,也能避免尖锐边角在设备装配、维护过程中剐蹭操作人员的工装或者线缆。

  座体上设置两个高度不同的同轴类套筒安装位,较高的主套筒用于穿装导向轴或者支撑立柱,较低的副套筒多用于安装定位销、缓冲杆或者小型导向轴,两个套筒之间设置的三角形加强筋,是整个结构的受力关键,在主套筒承受径向载荷的时候,加强筋可以将载荷直接传递到底座平面,避免套筒根部因为应力集中出现断裂,实际建模时特意将加强筋与套筒、底座的连接处做了R2的圆角过渡,消除加工和受力时的应力集中点,这一点在做铸件或者机加工件的时候尤为重要,很多新手设计时容易忽略过渡圆角,导致零件热处理或者受冲击载荷时直接从根部开裂。

  设计这类支座的时候,首先要确认的是安装基面的边界尺寸,底座总长度控制在适配常规100mm间距铝型材安装槽的范围,宽度方向不超过60mm,不会占用过多的设备安装空间,主套筒的内孔直径按照常用的20mm导向轴做公差配合设计,外圆厚度预留足够的壁厚,保证穿入轴类零件后不会因为侧向受力出现套筒变形,副套筒的内孔按照8mm定位销做间隙配合设计,满足快速定位拆装的需求。安装孔的孔位间距严格对应常用型材的槽距,不需要额外做转接板就可以直接安装,降低设备装配时的零件数量和装配工时。

  从实际使用场景来看,这类支座可以用在小型皮带线的侧边挡料机构安装座,也可以作为传感器安装支架的基座,还能在小型焊接工装里作为工件定位的支撑座,不同场景下只需要调整套筒内孔的直径和安装孔的间距,就可以快速衍生出适配不同需求的变体结构。建模过程中特意将底座的厚度做了等强度设计,安装孔位区域厚度略高于非安装区域,既保证安装螺栓锁紧时底座不会出现变形,也尽可能减少了不必要的材料浪费,如果采用45号钢做机加工,整体重量控制在合理范围,单人即可完成拆装维护,如果采用铝合金材质加工,重量还能进一步降低,适合对设备自重有要求的移动类非标设备。

  结构上没有设置多余的复杂曲面,所有特征都可以通过普通铣床、钻床完成加工,不需要特殊的五轴加工设备,加工成本可控,适合批量生产备货。两个套筒的端面都做了平面度要求,保证安装轴类零件时的垂直度,避免轴类零件安装后出现倾斜,导致配套的直线轴承或者导向套出现偏磨,缩短配件使用寿命。加强筋的厚度设置为底座厚度的0.8倍,既保证足够的支撑强度,也不会因为筋位过厚导致铸件出现缩孔缺陷,就算是采用3D打印做样件验证,这个厚度也能保证打印过程中不会出现翘曲变形。

  在做装配验证的时候,需要重点确认主套筒轴线与底座安装面的垂直度公差,控制在0.02mm以内,才能保证穿装的导向轴运行顺畅,不会出现卡滞现象,副套筒与主套筒的中心距公差控制在±0.01mm,保证配套的连杆或者联动机构可以精准对位。底座的安装沉孔深度要匹配对应规格螺栓的头部高度,保证螺栓锁紧后端面与底座表面齐平,不会出现突出,很多现场装配出现的干涉问题,往往就是因为沉孔深度不够,螺栓头突出顶住上方的安装零件,导致装配精度达不到设计要求。
