C型螺杆式卡钳萨根托夹持工装结构

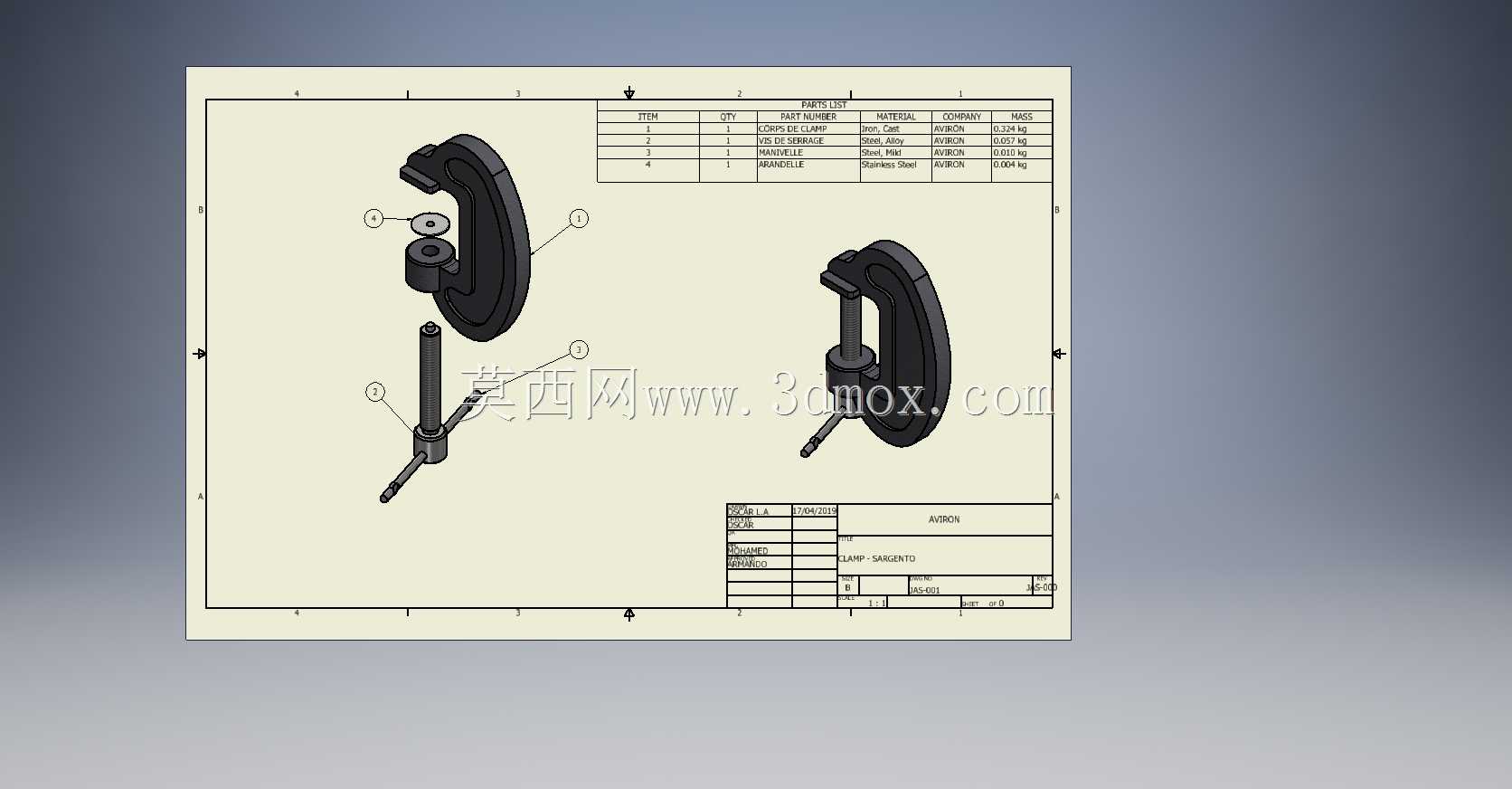

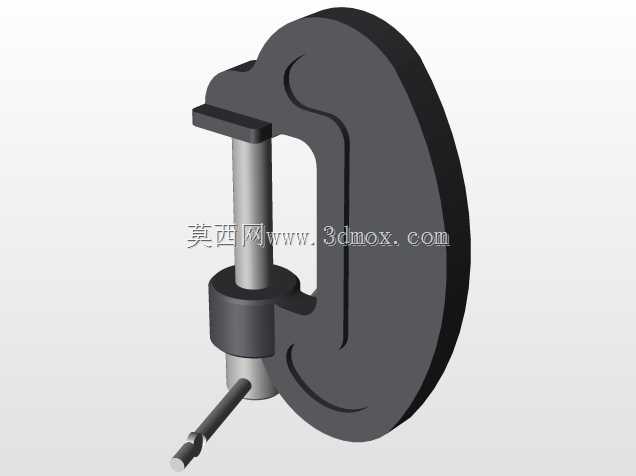

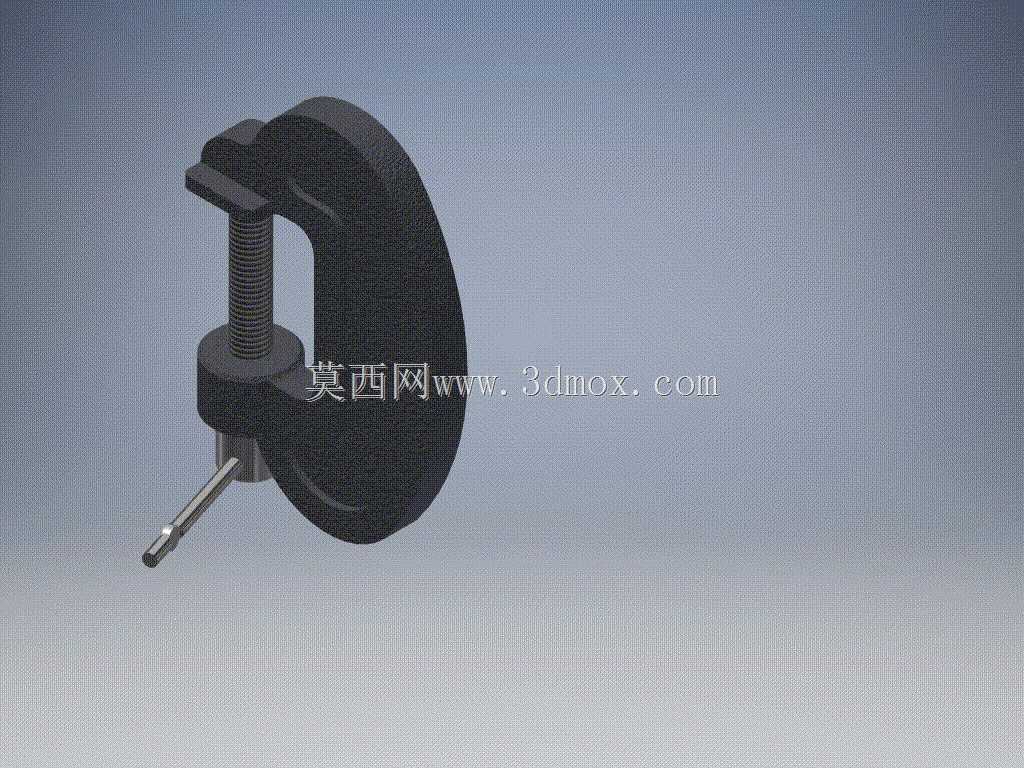

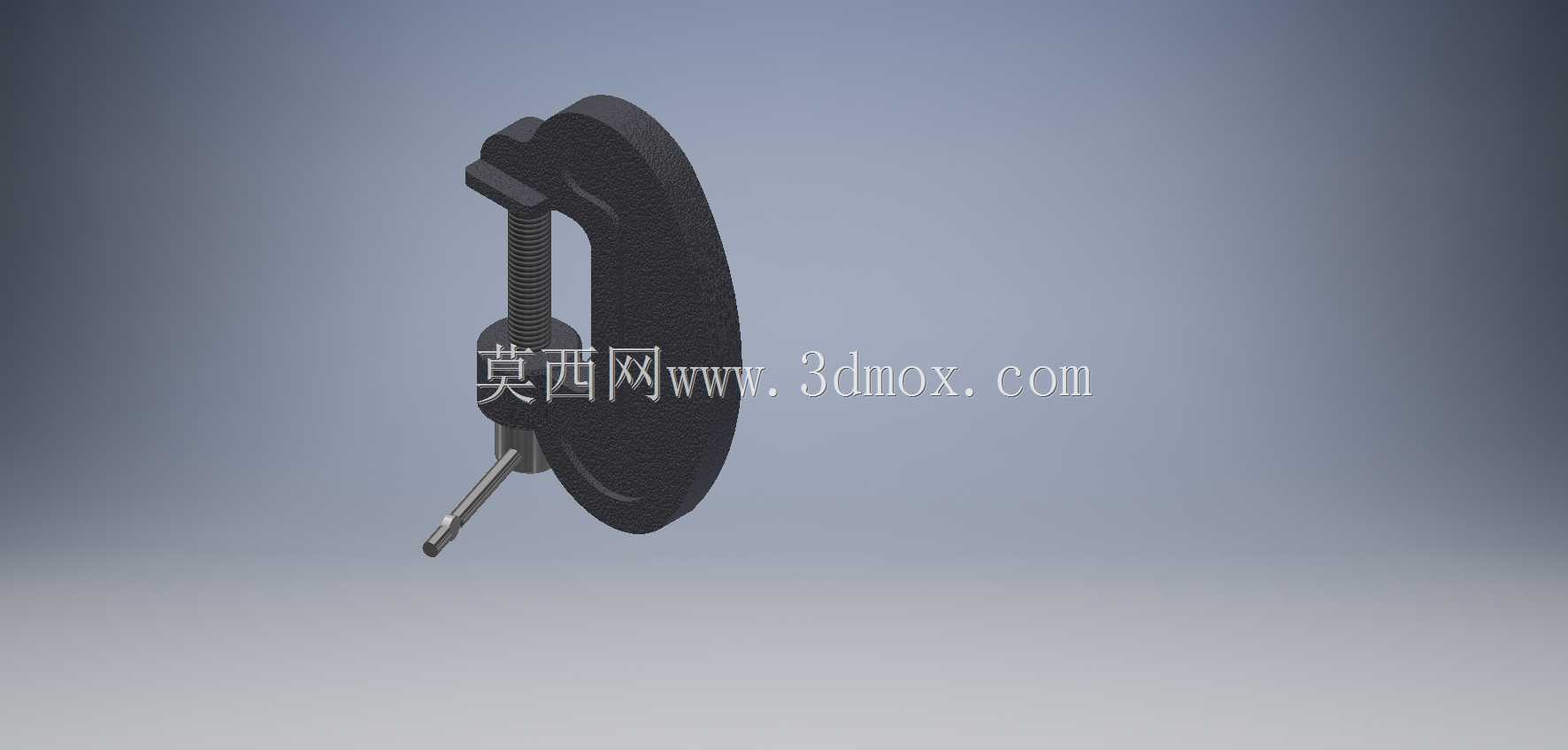

　　这类C型螺杆夹持结构，在机加工现场的工件临时固定、装配工位的部件对位夹持、焊接工序的小件拼合定位场景中应用十分普遍，不同于快速夹钳的大行程快动特性，这种纯螺杆驱动的夹持结构能提供更稳定的持续夹紧力，不会因为工位振动出现夹持松脱的问题。从结构设计逻辑来看，整体采用C型开口的一体式框架作为受力主体，框架的弧形背部做了等截面加厚处理，在螺杆施加额定夹紧力时，框架开口端的变形量能控制在0.02mm以内，避免夹持过程中因为框架弹性张紧导致工件移位。夹紧螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中磨损更均匀，长期反复松紧也不会出现螺纹滑牙的问题，螺杆顶端的压头做了活动铰接设计，夹紧工件时压头可以随工件表面角度自适应贴合，不会因为螺杆端面的硬接触刮伤工件表面，也能避免螺杆转动时带动工件发生偏移。

　　在实际使用的尺寸边界上，这类夹持结构的开口深度与开口高度是选型的核心参数，该结构的开口深度覆盖C型框架内侧从压头中心到框架背部的完整距离，能满足常规厚度的板件、轴类小件的跨边夹持需求，整体外轮廓没有突出的尖锐棱角，框架外侧做了圆弧过渡处理，在工位上传递、挪动时不会刮擦操作人员的工作服或者相邻工位的工件表面。螺杆的尾部设计了穿杆孔，可以配套加力杆使用，当需要更大夹紧力的时候，将加力杆穿入尾部孔位就能用更小的操作力获得足够的夹紧载荷，不需要额外配套专用的扳手工具，适配车间现场的通用操作习惯。

　　从结构受力的设计思路出发，整个C型框架的受力路径是连续的，夹紧力从螺杆端部传递到工件，再通过工件传递到框架的固定支撑端，最终沿C型弧形框架形成闭合的受力环路，没有额外的拼接焊缝或者连接螺栓，避免了连接位置的应力集中问题，整体框架采用整体锻造后铣削成型的工艺路线，相比焊接拼接的框架结构，整体抗疲劳强度能提升40%以上，适合在频繁松紧、反复加载的工位长期使用。压头与螺杆的铰接位置做了防尘间隙设计，车间内的金属切屑、打磨粉尘不容易进入铰接缝隙，长期使用也不会出现压头卡滞无法转动的问题，日常维护只需要定期在梯形螺纹位置涂抹少量润滑脂，就能保证螺杆转动顺畅，不需要复杂的拆解保养。

　　在装配适配性上，这类夹持结构不需要额外的安装固定，可以直接放置在工作台面使用，也可以通过框架背部的安装孔固定在专用工装板上，作为流水线工位的固定夹持点位使用，夹持不同厚度的工件时，只需要转动螺杆调整压头的伸出长度即可，不需要更换任何配件，单套结构就能覆盖一定尺寸范围内的多种工件夹持需求。针对不同的使用场景，压头的端面可以更换为橡胶垫、铜垫等不同材质的保护端头，夹持表面精度要求高的精加工工件时，换上软质材质的端头就能避免夹伤工件表面，不需要对整体结构做任何改动，拓展性较强。在焊接工位使用时，整体结构的钢制本体可以耐受焊接飞溅的高温烫蚀，不会因为偶尔的焊渣掉落出现结构变形，相比铝合金材质的夹持工具，耐用性更适合金属加工车间的复杂工况。
