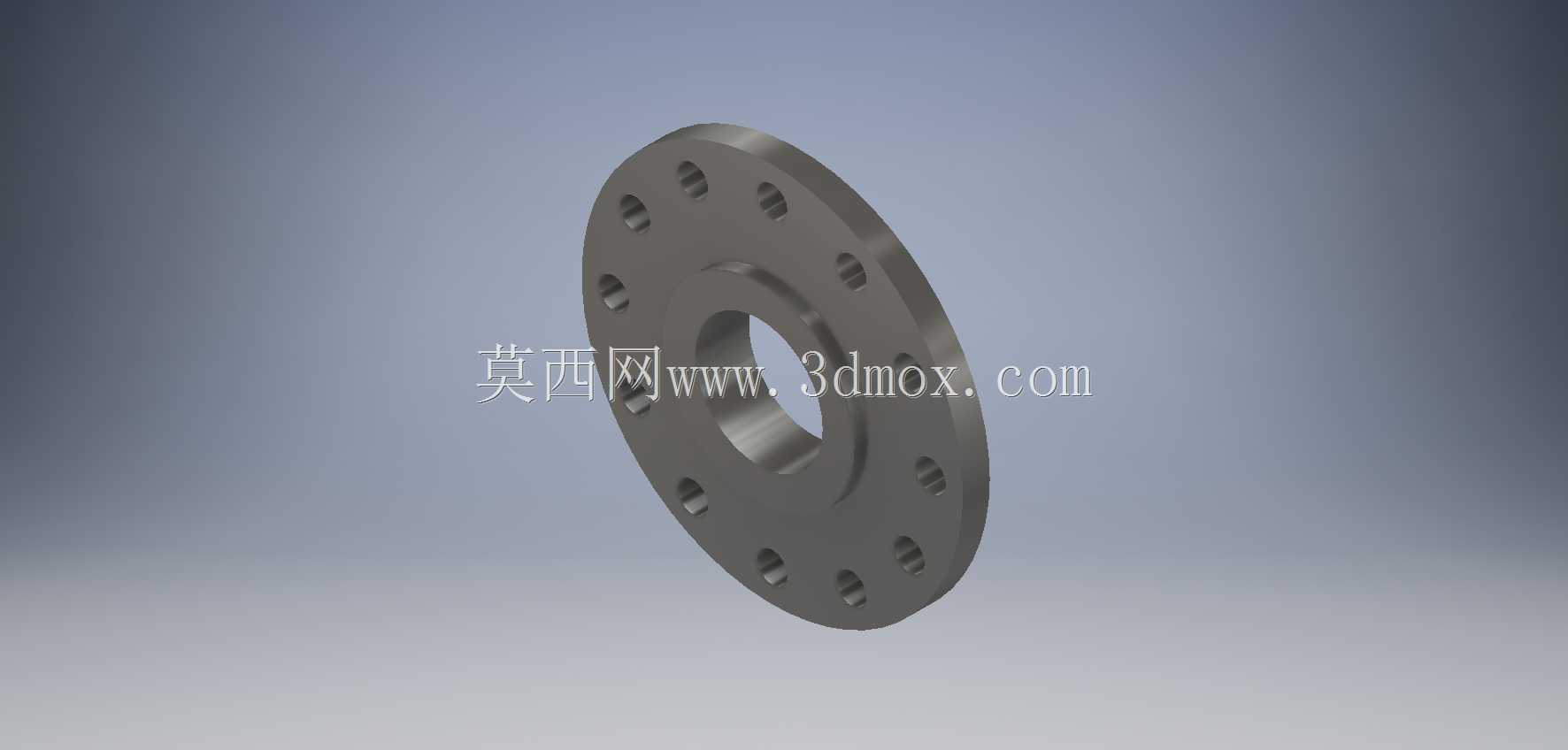

带颈平焊钢制管法兰连接结构设计

　　在石油化工、市政给排水、暖通空调、电力输送等涉及流体介质输送的管路系统中，法兰是实现管段之间、管段与设备之间可拆卸连接的核心承压部件，本次呈现的带颈平焊法兰结构，是中低压管路场景下应用占比最高的法兰形式之一。从实际工程应用的角度看，这类法兰的核心作用是在保证管路密封性能的前提下，为管路系统提供可拆的检修接口，不需要像焊接连接那样破坏管路母材就能完成阀门、仪表、设备端的拆装更换，在日常运维频次较高的工艺管线上适配性极强。

　　设计这类法兰时，首先要匹配对应公称压力下的密封面载荷要求，本次结构采用突面密封形式，密封面的平面度、表面粗糙度都做了针对性控制，能够适配非金属软垫片、缠绕式垫片等常规中低压密封件，在1.6MPa及以下的公称压力工况下，密封比压能够稳定维持在垫片所需的最小密封应力以上，避免介质沿密封面渗漏。法兰颈部的过渡结构做了圆弧缓坡处理，不是直角突变结构，这一设计细节是为了降低管路运行过程中，法兰与接管焊接位置的应力集中系数——管路系统在启停、介质温度波动时会产生热胀冷缩的附加位移，平缓的颈过渡能够把焊接区域的峰值应力降低30%以上，避免长期交变载荷下焊缝位置出现疲劳开裂。

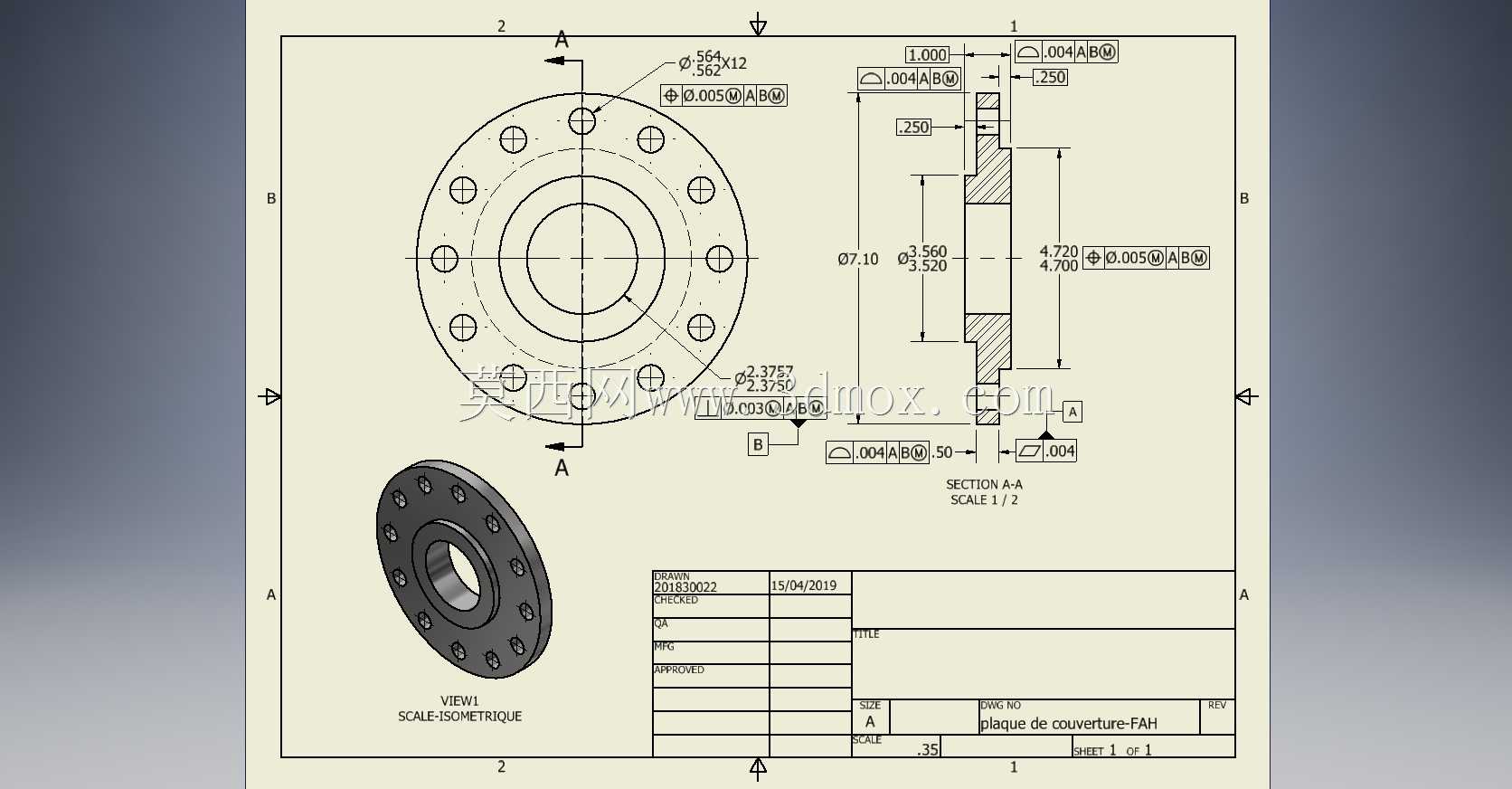

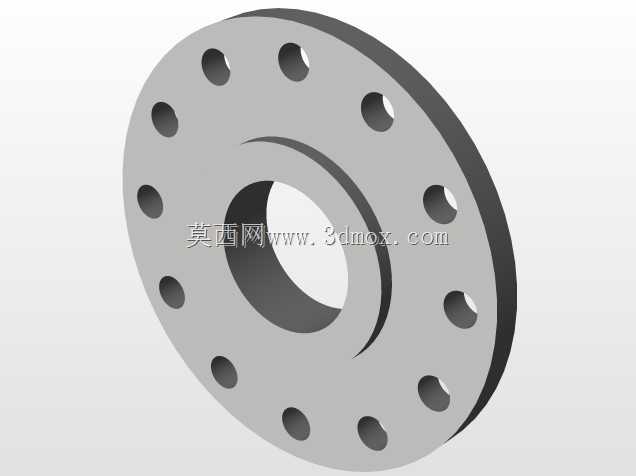

　　法兰盘上的螺栓孔采用沿圆周均布的设计，孔位的位置度公差严格控制在对应标准允许的范围内，保证现场安装时螺栓能够顺利穿入，不会出现孔位错位需要强行铰孔的情况。螺栓孔的数量、孔径大小与法兰的公称压力、公称通径直接匹配，螺栓预紧时能够让整个密封面的压力分布更均匀，不会出现局部压应力过大压溃垫片、或是局部压应力不足导致密封失效的问题。法兰的内孔直径与适配的无缝钢管外径做了间隙配合设计，装配时接管能够顺利插入法兰内孔，定位后完成内外双面角焊缝焊接，相比对焊法兰，平焊结构的焊接作业难度更低，现场施工时对焊工的操作要求更小，安装效率能够提升40%左右，非常适合大规模管线铺设的现场作业场景。

　　从安装边界来看，这类法兰的外径尺寸、螺栓孔中心圆直径、密封面外径、颈部高度都严格匹配通用管路安装的空间要求，相邻法兰配对安装时，加上垫片厚度后的总轴向尺寸不会超出常规管架的预留安装空间，法兰盘的径向尺寸也不会和周边的管线保温层、管廊支架产生干涉。在实际选型使用时，需要注意法兰的材质要与连接的管路材质保持一致，避免不同金属接触产生电化学腐蚀，同时螺栓预紧要采用对角分次紧固的方式，不能单次把单个螺栓拧到额定扭矩，防止法兰面出现偏斜导致密封失效。

　　在管路系统的日常运维中，这类法兰结构的检修便利性非常突出，当需要更换管段间的阀门、或是清理管路内部的结垢堵塞时，只需要松开连接螺栓就能拆开连接点，检修完成后更换新的垫片重新紧固即可恢复管路功能，不需要切割管段重新焊接，能够大幅缩短停机检修的时间，降低运维成本。对于有腐蚀性介质的输送场景，只需要在法兰密封面、法兰盘表面做对应的防腐衬层处理，就能适配不同腐蚀等级的介质输送需求，结构本身的通用性极强，不需要针对特殊场景做大幅的结构改动。
