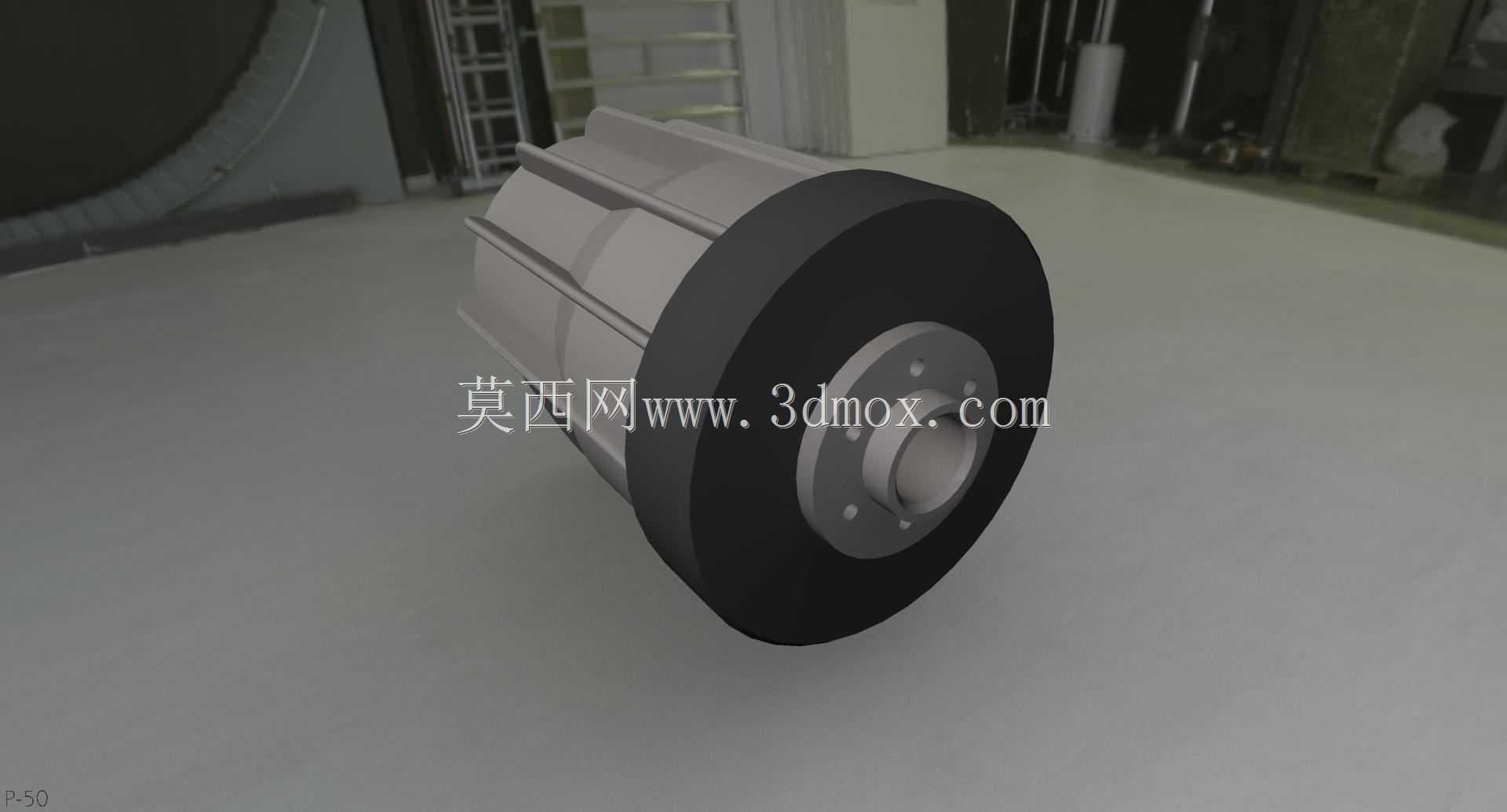

p-50概念款动力传动辊筒结构设计

　　这款辊筒结构的设计初衷，是面向轻型自动化输送线的重载升级需求，在常规无动力辊筒的基础上集成动力输入接口，解决传统输送段分体式驱动辊安装同轴度难校准、占用安装空间大的痛点。从实际应用场景来看，这类带集成安装法兰的辊筒，可直接适配电商仓储分拣线、轻型工件装配输送线、食品包装前段输送工位的驱动段需求，无需额外加装外置轴承座与联轴器，能大幅缩短输送线的现场安装调试周期。

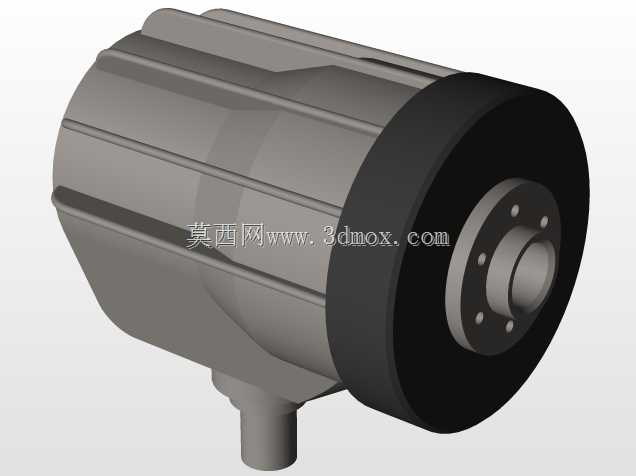

　　从功能特性上看，辊筒主体采用分段式筒体设计，外侧包覆的高摩擦系数橡胶层可有效增大与输送面的接触摩擦力，避免输送轻型纸箱、塑料工件时出现打滑丢转的问题；筒体中段的加强筋结构，是在有限壁厚条件下提升筒体径向抗载荷能力的关键设计，当输送段单工位承载150kg以内的工件时，筒体径向跳动量可控制在0.2mm以内，满足常规输送场景的平稳性要求。端部的法兰安装面预留了6个均匀分布的螺栓孔，可直接与驱动端的输出轴法兰对接，安装止口的公差带选用H7/k6过渡配合，既能保证装配时的同轴度要求，又不会出现装配卡滞、拆卸困难的问题。

　　设计过程中优先考虑了安装边界的适配性，辊筒的总长度控制在常规输送线铝型材侧板的安装间距范围内，端部法兰的最大外径小于筒体包覆层的外径，安装时无需在侧板上开设过大的避让孔，仅需预留对应轴径的穿轴孔即可完成固定。筒体内部采用中空结构设计，一方面可以降低整体自重，减少驱动端的无效负载，另一方面中空腔体可预留走线空间，若后续需要在辊筒内部集成转速传感器、温度检测元件，无需额外改动外部结构即可完成升级。

　　从结构细节来看，橡胶包覆层与金属筒体之间采用压合加粘接的复合固定方式，可避免辊筒长期正反转切换时包覆层与筒体出现相对滑移；端部法兰与筒体的连接采用圆周满焊工艺，焊后做去应力处理，避免长期受交变载荷作用时焊缝出现疲劳开裂。安装基准面以法兰端面为轴向定位基准，装配时可通过塞尺测量法兰与安装侧板的间隙，快速调整辊筒的轴向安装精度，保证整根辊筒与输送线运行方向的垂直度，避免输送过程中出现皮带跑偏、工件偏移的问题。

　　在选型适配层面，这款辊筒的安装接口尺寸兼容市面主流轻型输送线的安装标准，替换原有无动力辊筒时仅需在侧板外侧加装对应功率的驱动单元即可完成升级，无需对原有线体结构做大规模改动。辊筒的动平衡等级按照G6.3级设计，最高线速度可达到1.2m/s，满足绝大多数轻型输送场景的运行速度要求，不会因转速过高产生明显振动与噪音。筒体表面的橡胶层硬度选用邵氏A65度，兼顾摩擦力与耐磨性能，常规工况下使用寿命可达到8000小时以上，减少后期运维更换的频次。
