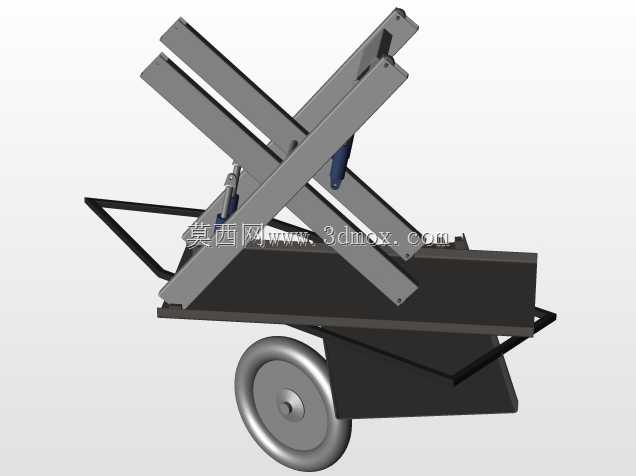

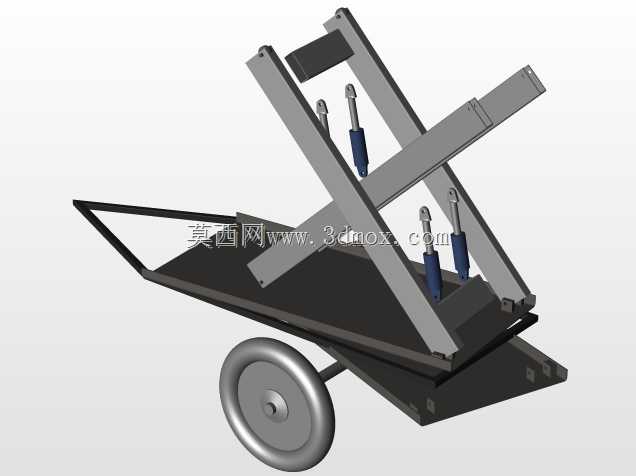

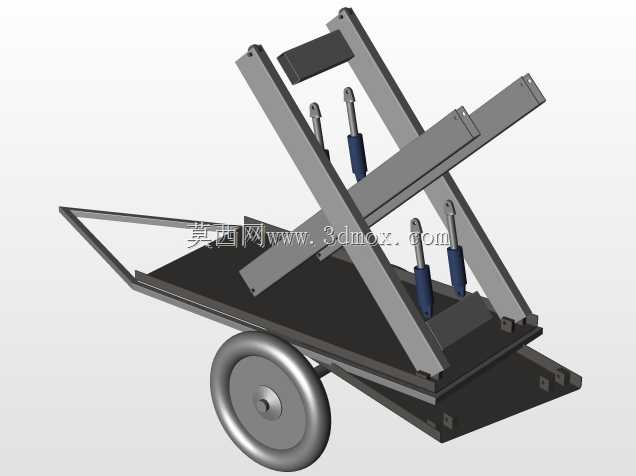

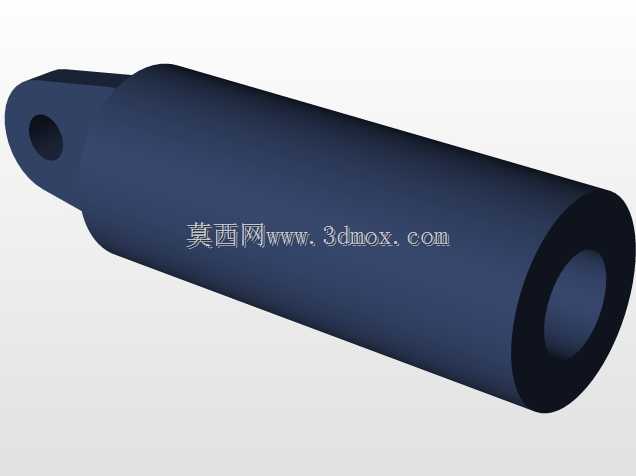

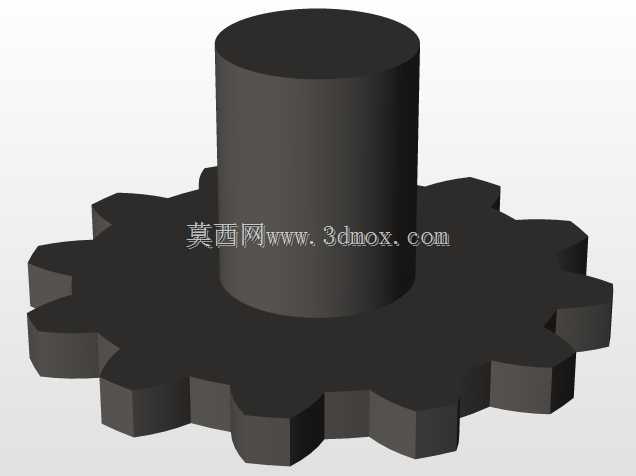

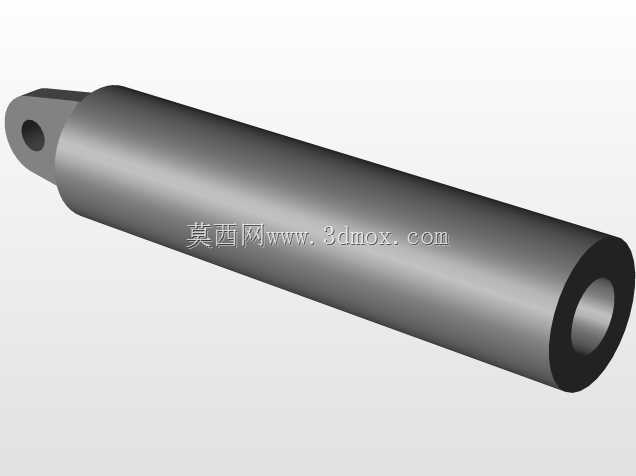

剪式结构三轴移动拖车结构设计

　　在离散制造车间的物料转运场景里，常规固定高度的转运拖车往往难以适配不同高度的装卸工位，尤其是机加工段的机床上下料、装配线的工位间物料周转，经常需要额外搭配升降台完成高度差适配，不仅占用额外作业空间，多次转运也会增加工件磕碰的风险。这款三轴移动拖车的设计核心，就是将剪式提升机构与三轴移动功能整合为一体，从结构根源上解决工位间高度差适配与多方向位移的双重需求。

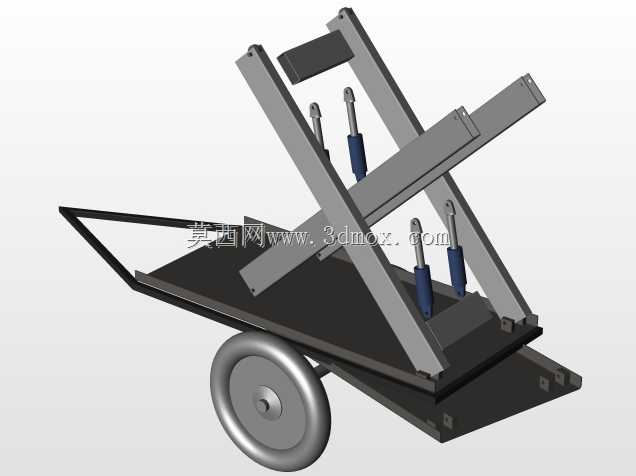

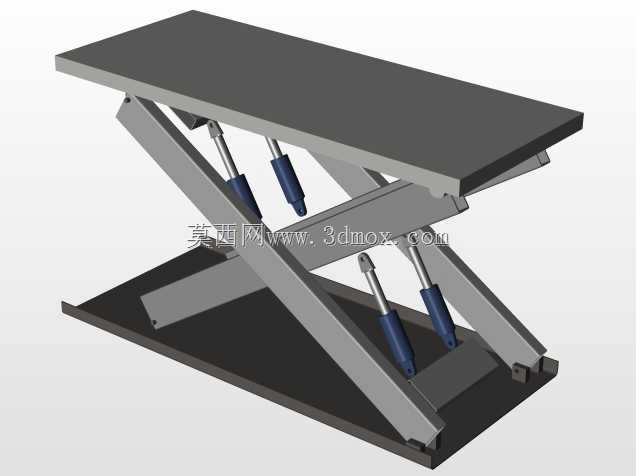

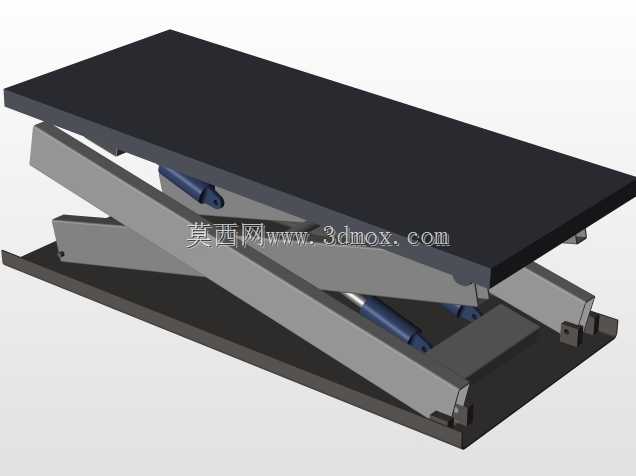

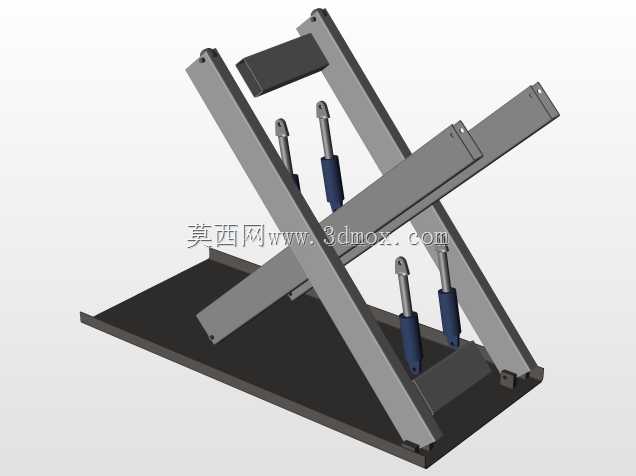

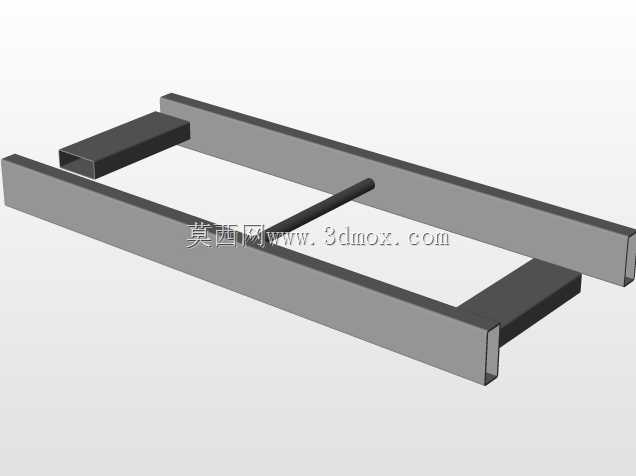

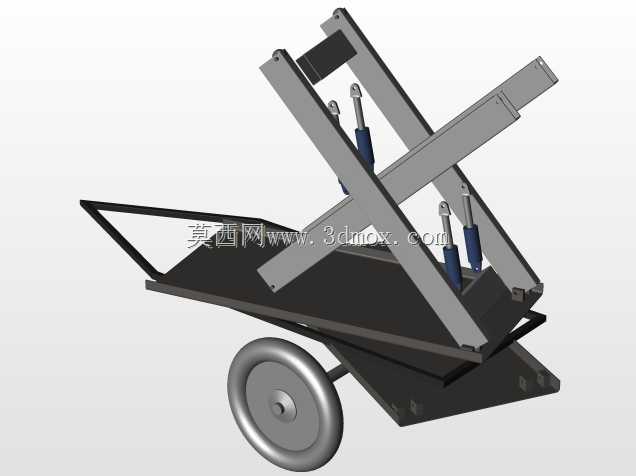

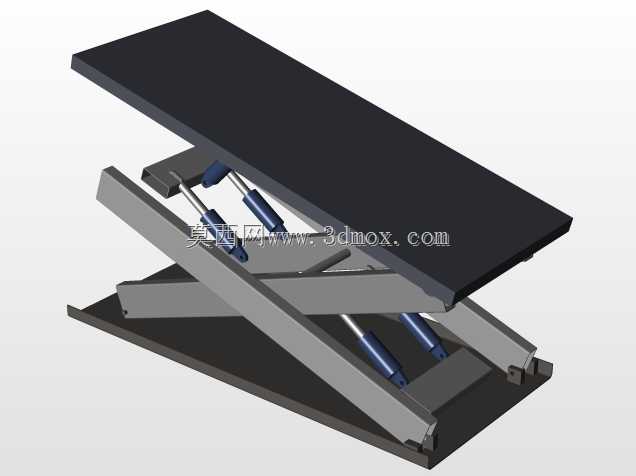

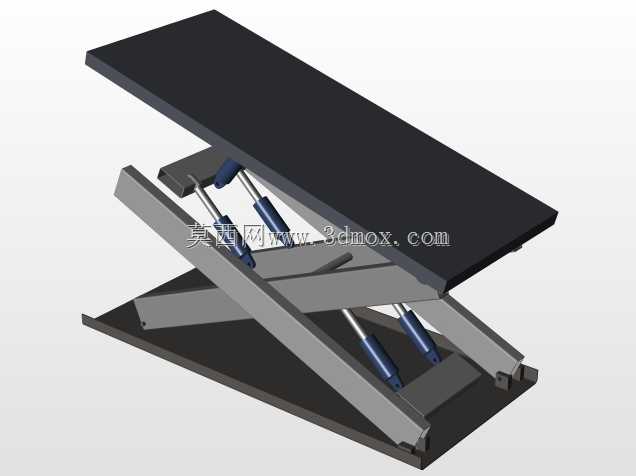

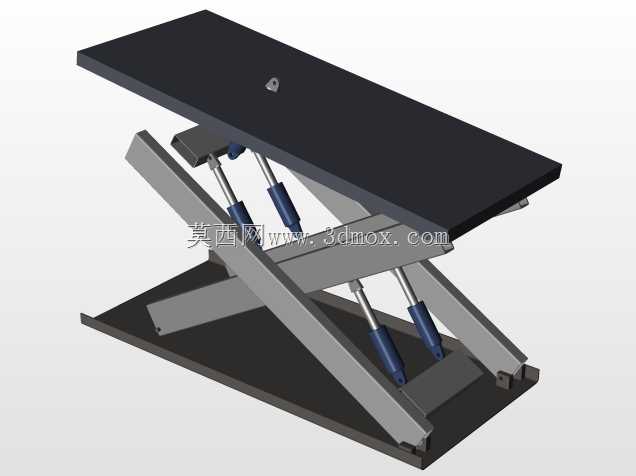

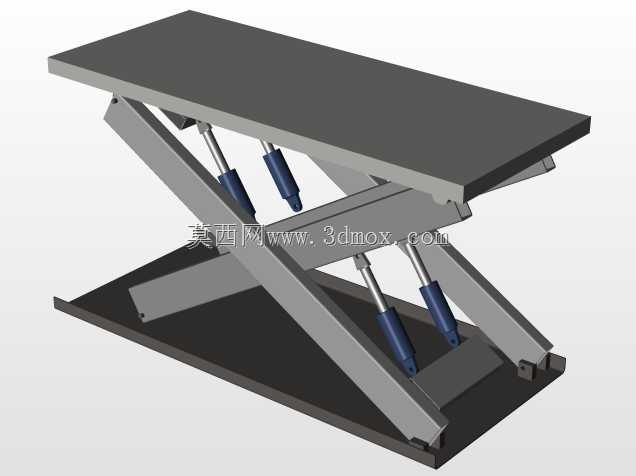

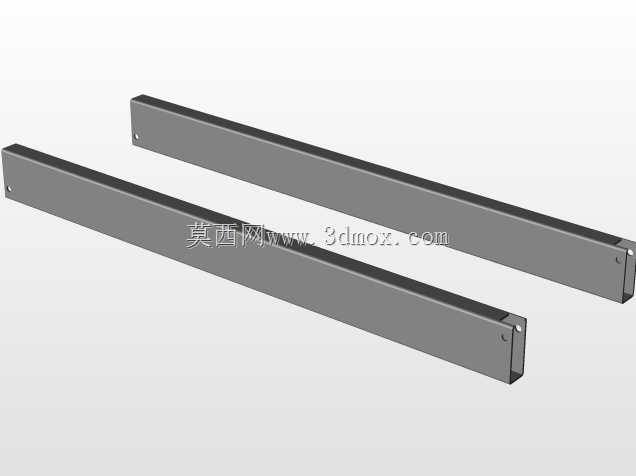

　　从功能逻辑上看，这套结构的剪式提升单元采用矩形方管作为主受力臂的基材，方管的截面选型经过受力校核，在额定承载工况下，臂架的挠度变形控制在允许范围内，不会出现升降过程中的卡滞或侧倾问题。剪臂的铰接点采用同轴度定位设计，每一组铰接副的配合间隙都经过公差匹配，既保证升降动作的顺滑，又能避免长期使用后铰接点磨损带来的晃动量超标。三轴移动的功能实现，并非简单在拖车底部加装脚轮，而是将移动自由度拆解为平面内两个正交方向的平移，加上垂直方向的升降位移，三个轴向的运动互不干涉，操作人员可以在不挪动整体工位周边设备的前提下，精准调整承载平台的空间位置，对准机床的工作台面或者装配工装的定位基准。

　　实际应用中，这款结构可以适配多种作业场景：在重型零部件的装配环节，它可以托举工件缓慢升降到装配高度，再通过平面方向的微调，让工件的安装孔位精准对齐装配基准，不需要行车反复调整起吊位置；在车间的跨工序转运中，它可以沿着预设的通道移动，到达目标工位后直接调整高度完成卸料，省去了中间二次搬运的环节；在设备维保作业里，它还可以作为临时的移动承重平台，托举拆卸下来的重型部件，通过三轴移动调整到便于检修的位置。

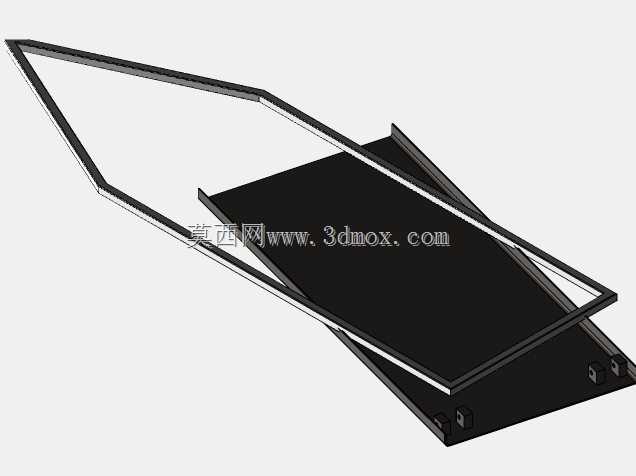

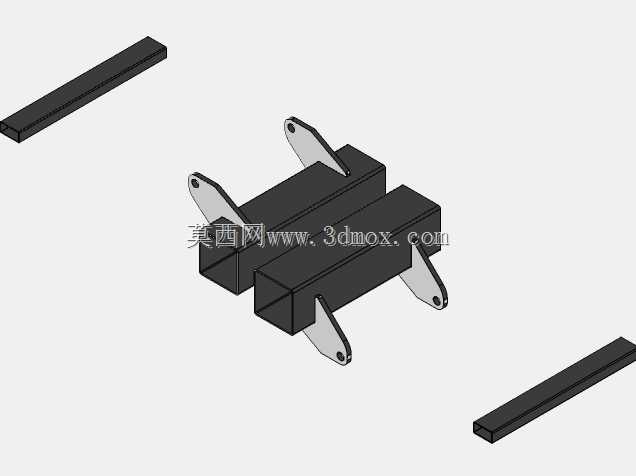

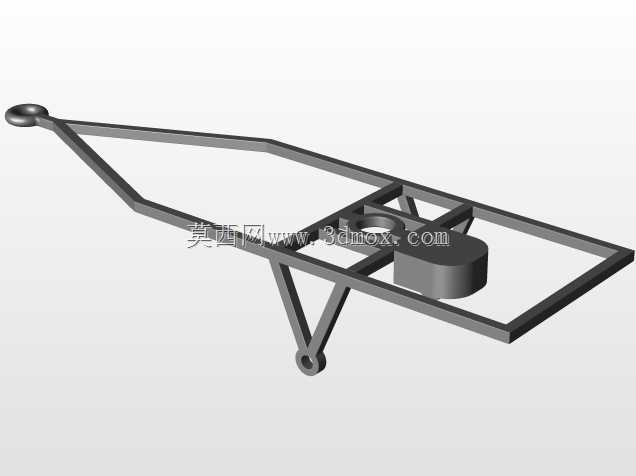

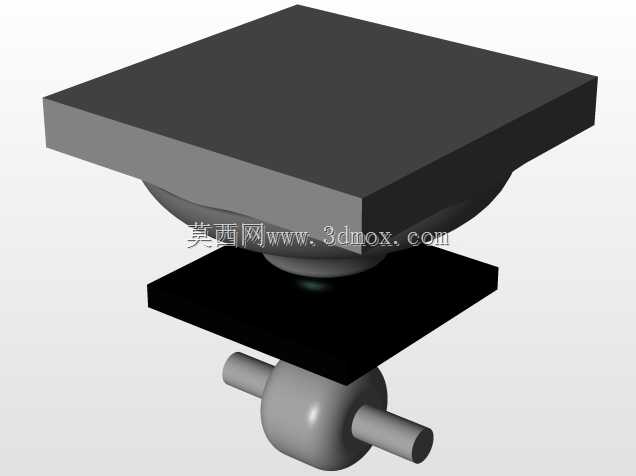

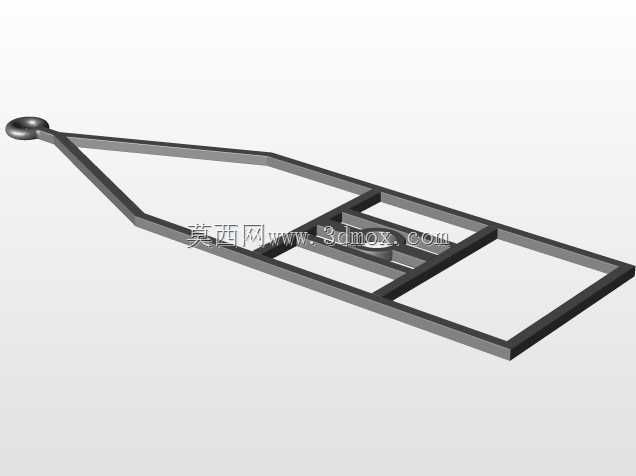

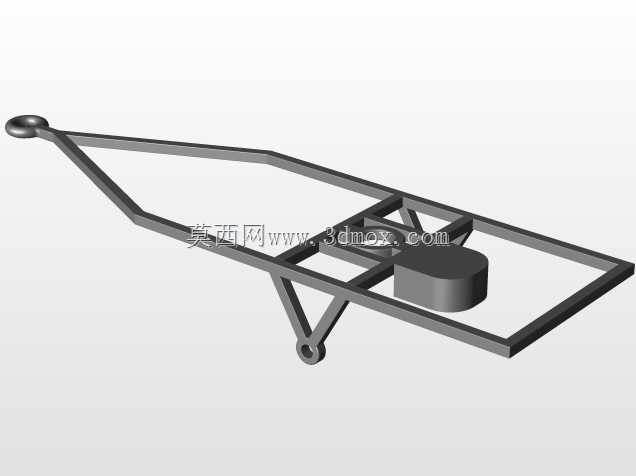

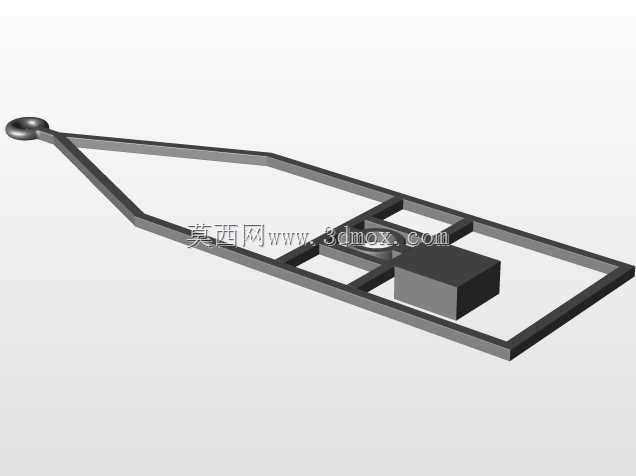

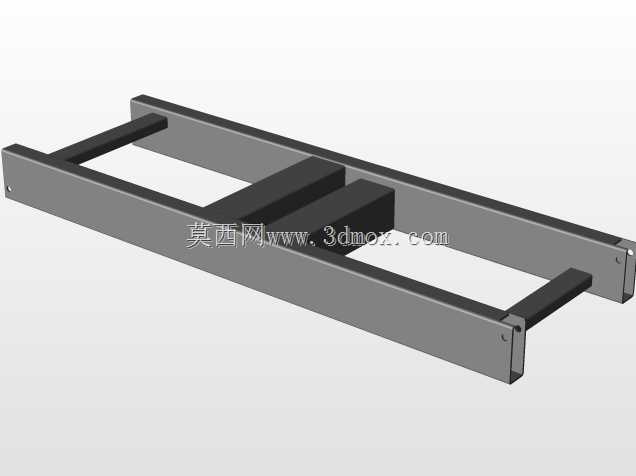

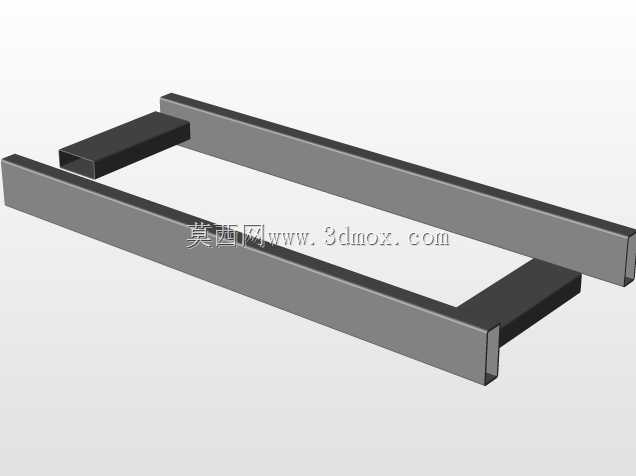

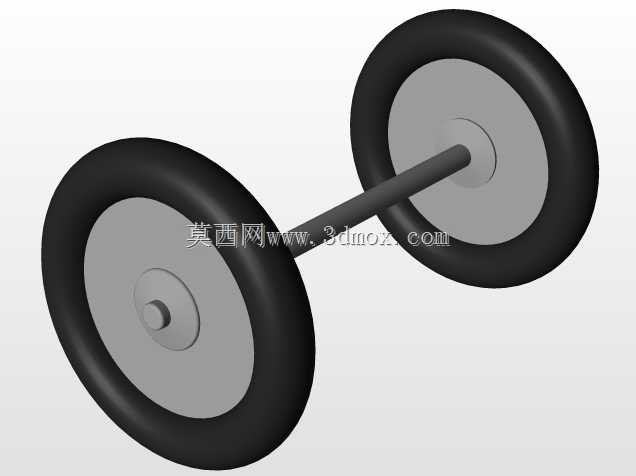

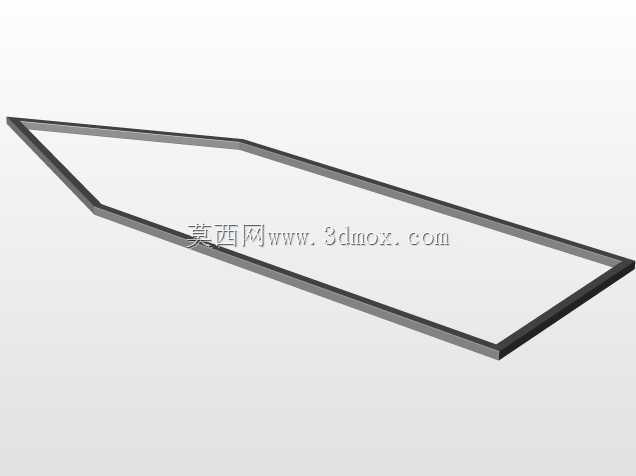

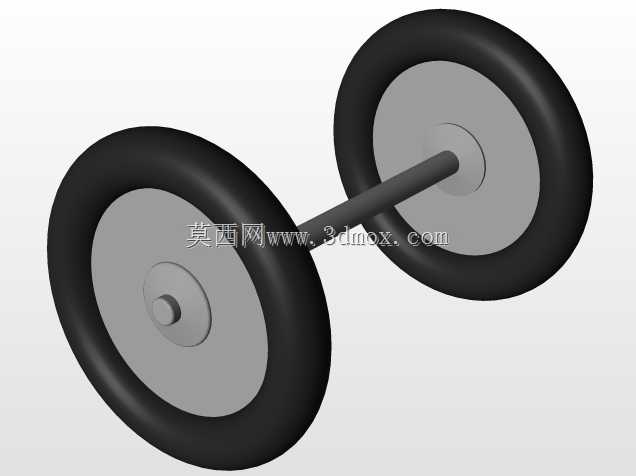

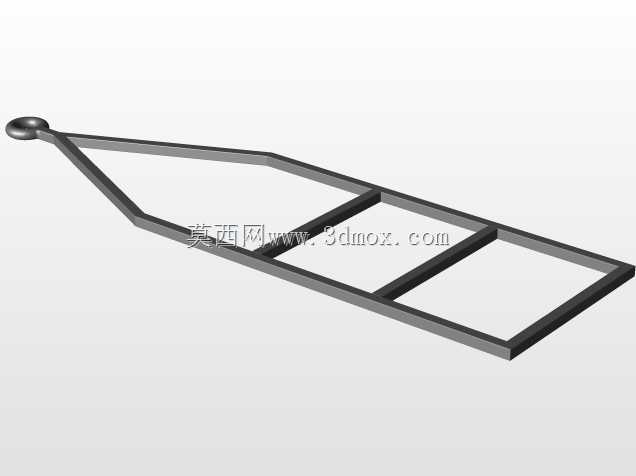

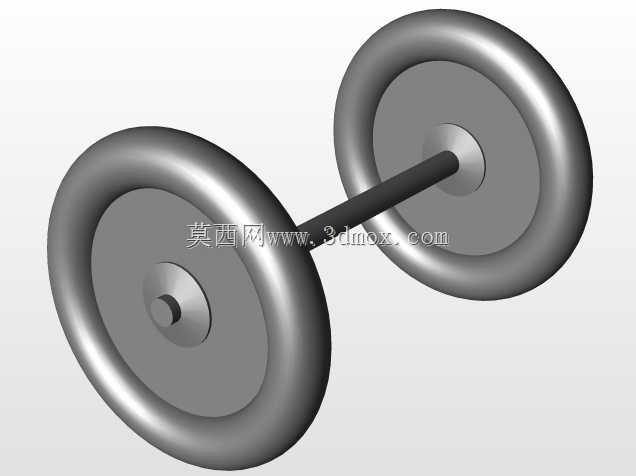

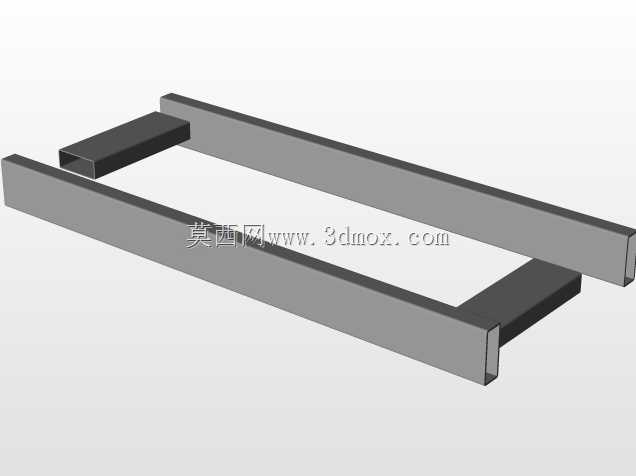

　　设计过程中，结构的安装边界也做了充分考量，整体的外轮廓尺寸适配车间常规的通道宽度，最小转弯半径满足车间内多数通道的通行要求，升降行程覆盖了车间常见的机床工作台高度范围、装配线工装高度范围，不需要额外加装垫高块就能完成多数场景的高度匹配。主承载框架采用分段式方管焊接结构，焊接位置都设计了应力释放的工艺缺口，避免焊接变形导致整体框架的平面度超差，影响后续移动轮组、剪臂铰接座的安装精度。移动轮组的安装座设计了可调高度的结构，在地面不平整的车间环境里，可以通过调整每个轮座的高度，保证承载平台始终处于水平状态，避免托举工件时出现侧滑风险。

　　从结构细节上看，剪臂的滑动端采用耐磨滑块作为导向部件，相比滚轮导向，滑块的接触面积更大，承载时的压强更小，长期使用的磨损量更低，维护周期更长。三轴移动的操作力经过杠杆比优化，即使在额定承载状态下，操作人员也可以单手完成平台位置的微调，不需要额外施加过大的推力。整体结构没有采用复杂的液压或电控元件，纯机械结构的设计让它的维护成本极低，适合在油污、切削液飞溅的机加工车间环境里长期使用，不会因为电控元件受潮、液压元件漏油出现故障停机的问题。

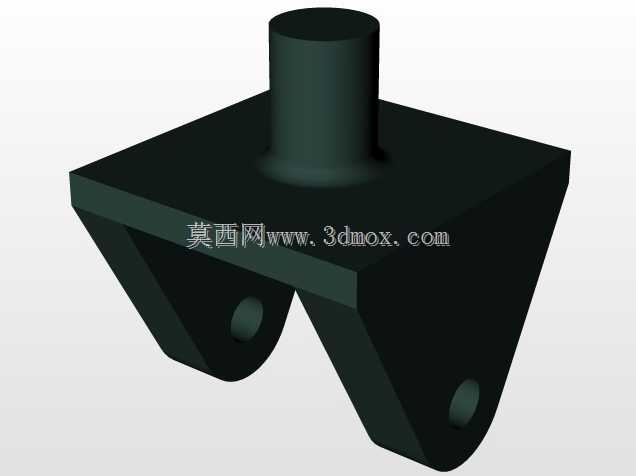

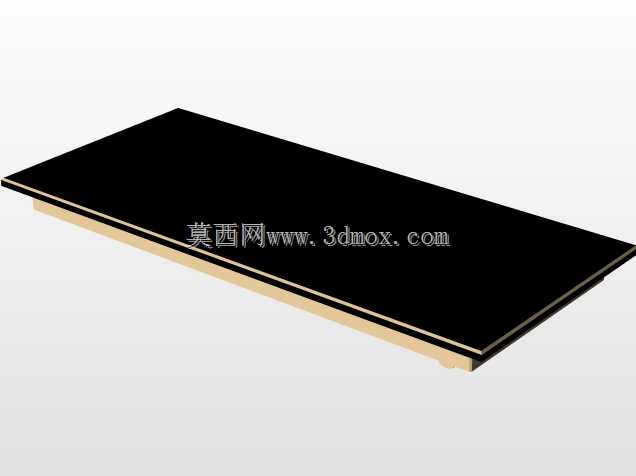

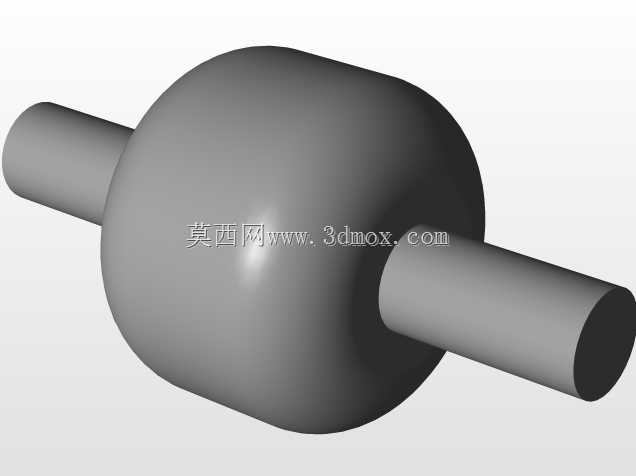

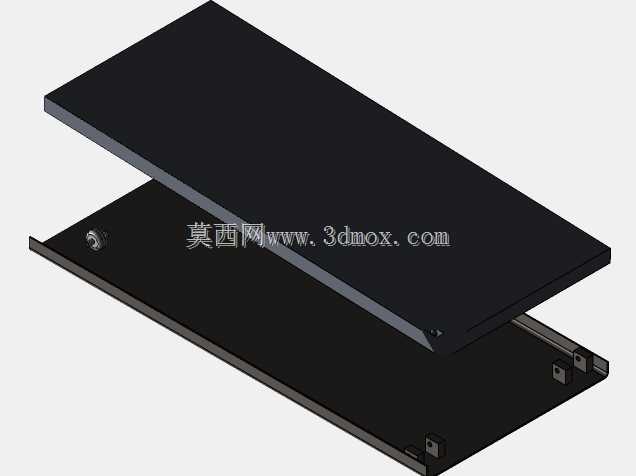

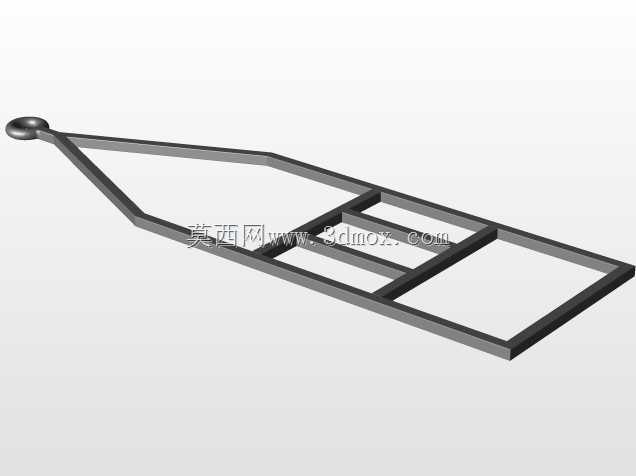

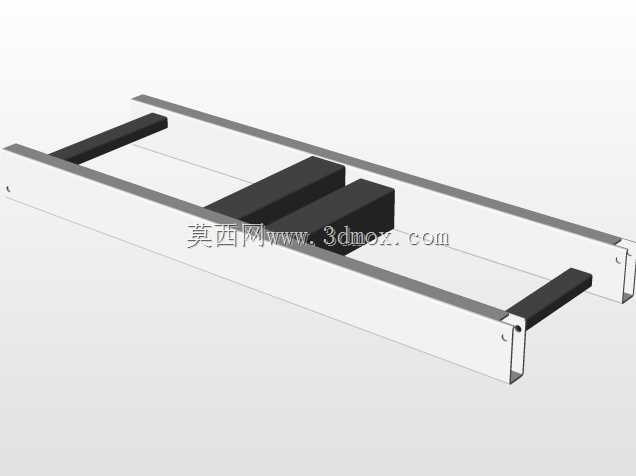

　　在受力传递路径上，工件的载荷通过承载面板传递到下方的支撑框架，再由支撑框架均匀传递到两组剪式臂架上，最终通过剪臂传递到底部的移动框架，再由四个移动轮组将载荷传递到地面，整个传力路径没有应力集中的薄弱点，每个受力截面的安全系数都满足重载转运的工况要求。铰接点的销轴采用调质处理的合金钢材质，表面做硬化处理，耐磨性能满足长期反复转动的使用需求，销轴的端部设计了防脱结构，避免作业过程中销轴窜出引发安全事故。
