可串联驱动型十字轴式万向联轴器结构

　　在各类需要变角度传递扭矩的工业传动场景中，这类可串联驱动的万向联轴器是解决两轴存在空间夹角时动力传输问题的核心部件，常见于冶金设备的辊道传动、工程机械的动力分路输出、轻工机械的多工位同步驱动、农业机械的动力换向传输等工况，尤其适合需要在主动轴输出端再串联另一组万向联轴器，实现多节点分路传动的布局需求，能在两轴轴线不共线、存在动态偏角的工况下稳定传递旋转扭矩，补偿安装过程中产生的同轴度误差，抵消设备运行过程中机架形变、轴系窜动带来的传动干涉。

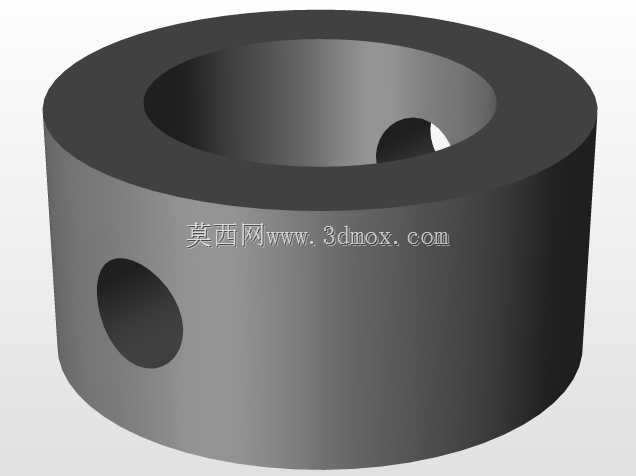

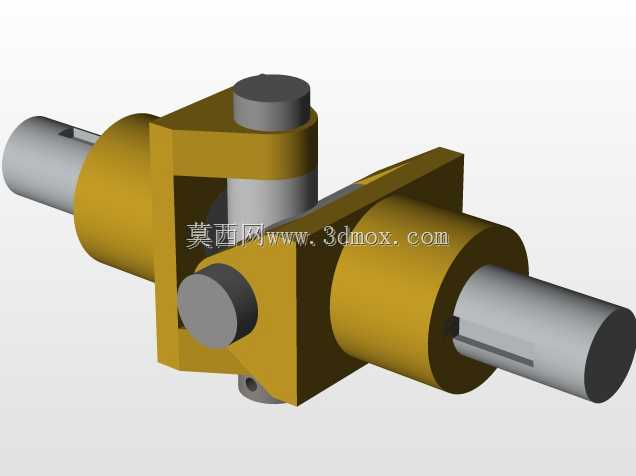

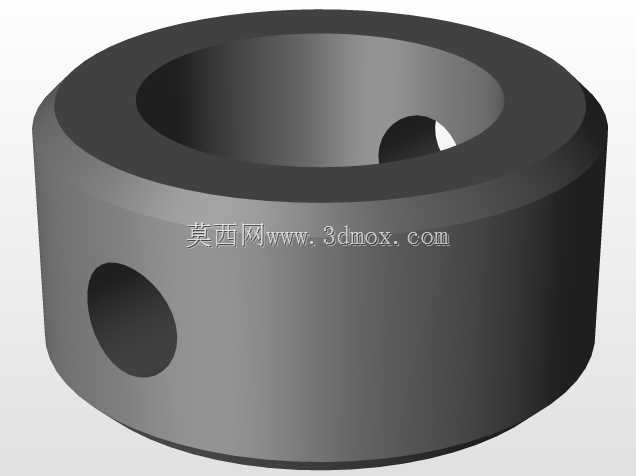

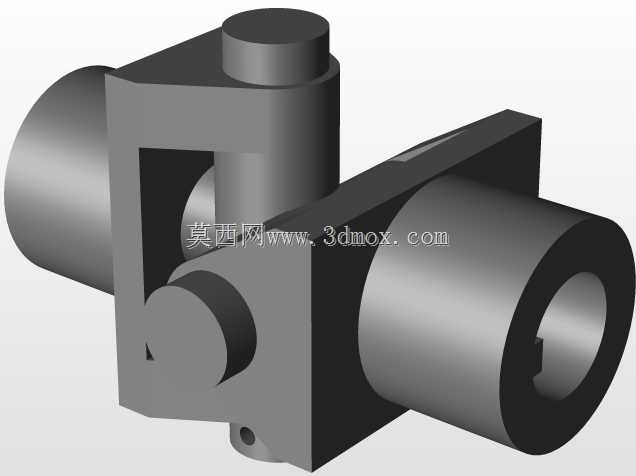

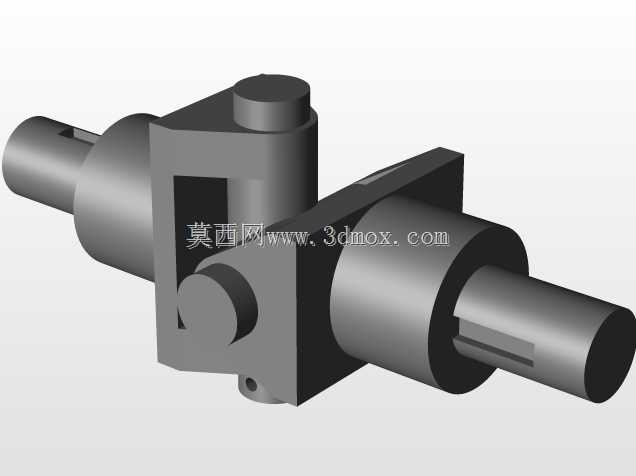

　　从结构设计逻辑来看，该联轴器采用经典十字轴式双铰点布局，两个叉形接头分别对接输入、输出轴端，中间十字轴作为核心传力构件，通过垂直交错的两个销轴分别与两侧叉架配合，实现两个正交方向的角度偏转能力，相比单节万向联轴器存在的瞬时转速波动问题，这种可串联的结构在成对使用时可通过相位匹配抵消转速差，保证输出端转速与输入端完全同步，避免传动过程中产生附加冲击载荷。设计过程中，叉架部分采用对称式箱型结构，在保证足够抗扭截面系数的前提下，尽可能缩减叉架的外伸尺寸，避免相邻部件安装时出现空间干涉，十字轴的轴颈长度与轴径经过匹配计算，既保证足够的抗剪切、抗挤压强度，又预留了润滑脂的存储空间，可适配定期注油维护的使用需求，降低长期运行的磨损速率。

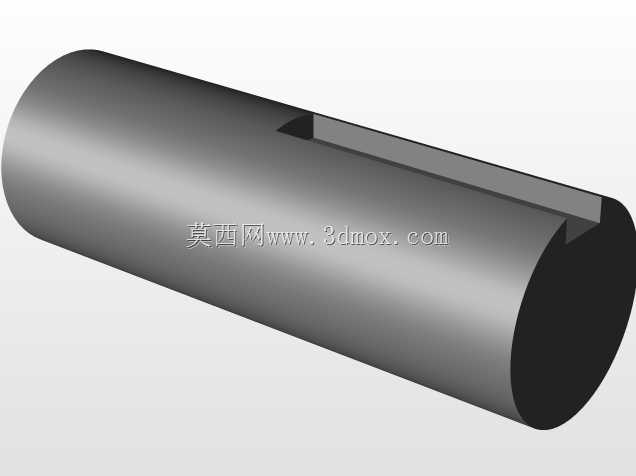

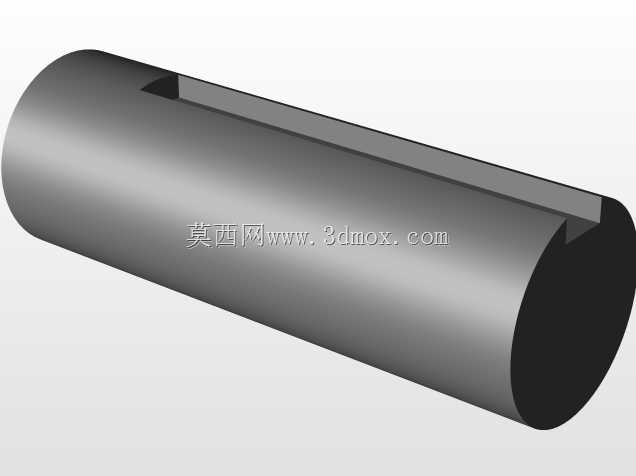

　　轴端连接部分采用带键槽的圆柱轴结构，键槽尺寸按照普通平键的标准规格设计，可与配套轴伸端的键槽实现精准配合，传递额定扭矩时不会出现键连接的压溃失效，轴端的直径公差选用过渡配合区间，既方便现场安装时的装配操作，又能保证运行过程中轴与联轴器毂孔之间不会出现相对窜动。安装边界方面，该联轴器的最大允许轴间夹角可达到15°至20°，远高于刚性联轴器的允许偏角范围，安装时不需要严格保证两轴的同轴度，可大幅降低现场安装的调试难度，尤其适合长距离轴系传动、机架存在一定加工误差的设备场景；联轴器的整体径向尺寸经过优化，在同扭矩规格的联轴器中径向占用空间更小，可适配安装空间局促的设备内部布局，轴向尺寸预留了一定的窜动余量，可补偿轴系运行过程中因热胀冷缩产生的轴向位移，避免轴系承受附加轴向载荷。

　　实际选型应用时，需要根据传递的额定扭矩、工作转速、最大偏角范围匹配对应的规格，该结构的传力路径清晰，动力从输入轴端进入一侧叉架后，通过十字轴的两个正交销轴将扭矩传递到另一侧叉架，最终输出到从动轴端，整个传力过程中没有滑动摩擦构件，传动效率可达到98%以上，长期运行的能耗损失极低。叉架的受力部位做了圆角过渡处理，避免应力集中导致的疲劳断裂，十字轴与叉架的配合部位预留了轴承安装位，可加装滚针轴承降低转动阻力，适配中高转速的传动工况，即使在存在冲击载荷的工况下，也能通过十字轴的微小形变缓冲部分冲击，保护后端连接的精密传动部件。在多轴串联的传动布局中，该联轴器可直接作为主动端驱动另一组同规格万向联轴器，不需要额外加装转接法兰，简化了整个传动链的结构，减少了传动环节的零件数量，降低了设备整体的故障率，日常维护仅需要定期对十字轴铰接部位补充润滑脂即可，不需要复杂的拆解保养，适配工业现场长时间连续运行的使用需求。
