带减震支座的弹性扫描冲击连接构件

　　在各类需要缓冲吸能、动态位移补偿的工业设备装配场景中，这类带减震支座的冲击连接构件是承担载荷传递、振动隔离的核心小件，常见于自动化产线的往复冲击工位、小型动力设备的悬置安装位、检测设备的扫描模块浮动支撑位，用来抵消往复动作带来的瞬时冲击载荷，避免刚性连接带来的应力集中、部件疲劳损坏问题。从实际使用逻辑来看，该构件的核心功能是为弹性扫描类功能模块提供稳定的安装基座，同时预留足够的减震容置空间，让扫描模块在工作过程中产生的小幅振动、冲击位移能够被减震支座充分吸收，不会将振动传递到设备主安装面，保证检测或执行动作的精度稳定性。

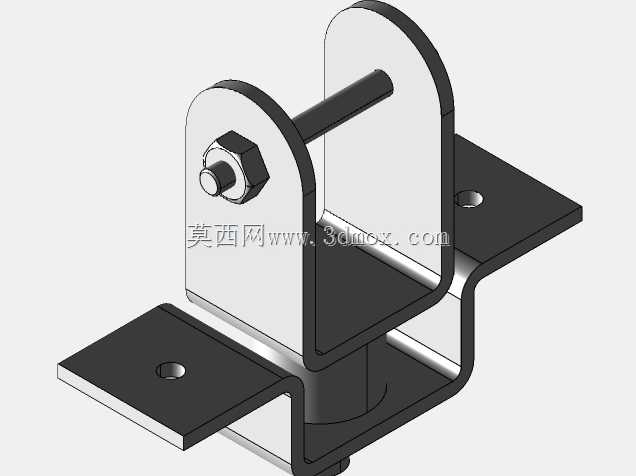

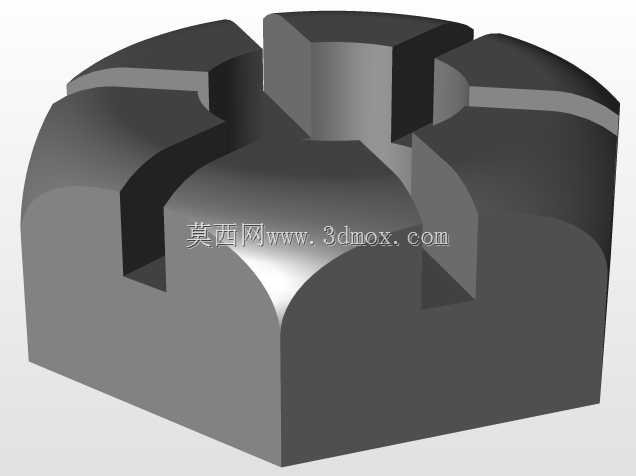

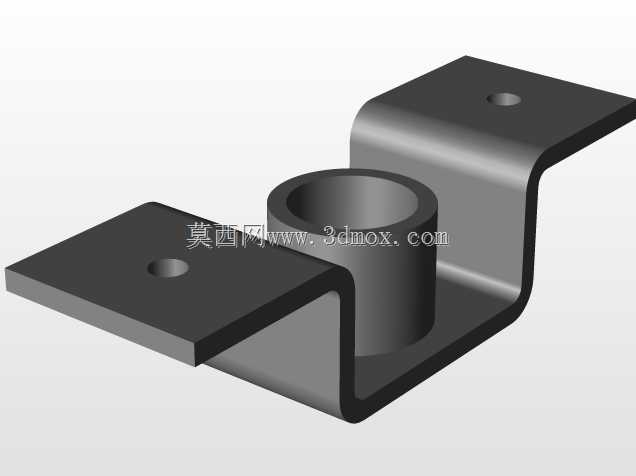

　　从结构设计思路上看，构件采用Z型折弯的主安装底板作为承载基底，底板两端预留的两个安装孔位，是用来通过螺栓将整个组件固定在设备的安装基准面上，孔位的位置公差按照IT7级精度控制，保证安装后组件的基准面与设备安装面的平行度偏差不超过0.1mm，避免安装偏斜带来的附加应力。底板中部向上折弯形成的两个平行立板，是销轴的安装支撑位，两个立板的同轴度公差控制在0.05mm以内，保证穿入的销轴能够顺畅转动，不会出现卡滞问题；销轴端部采用六角螺母防松结构，螺母与立板之间预留0.2-0.3mm的间隙，既保证销轴不会从立板中脱出，又不会对立板产生额外的夹紧力，让铰接部位能够保持灵活的转动余量。

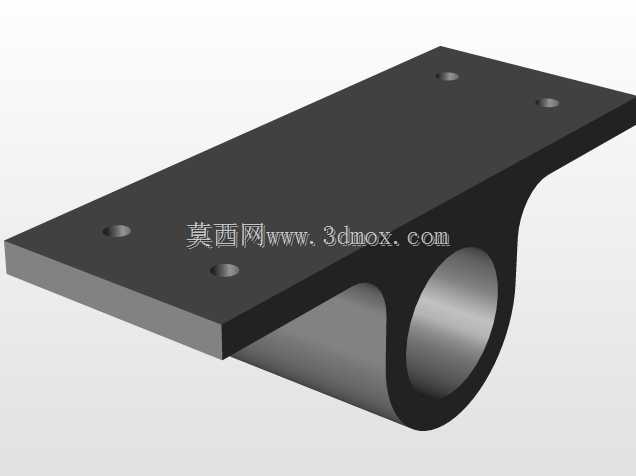

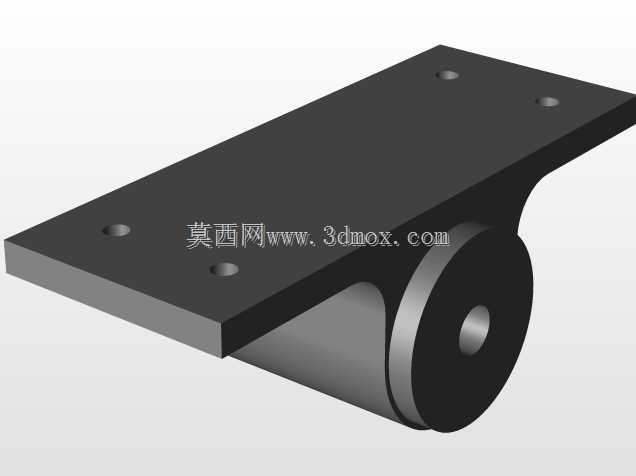

　　两个立板之间围合出的空腔，就是减震支座的接收空间，弹性扫描引擎的减震座就嵌入在这个空腔内，通过销轴穿过减震座的铰接孔，将扫描模块与支撑立板连接起来，这种铰接式的连接方式，允许减震座在空腔内有小幅的摆动空间，配合减震座本身的弹性材质，能够同时吸收轴向、径向的冲击载荷。扫描引擎与减震座连接的一端，专门设计了对应的接收空腔结构，能够将减震座的端部完全包覆，避免工作过程中减震座与扫描引擎之间出现相对窜动，保证力的传递路径稳定，不会出现偏载问题。

　　从安装边界尺寸来看，整个组件的横向安装孔距按照常规小型设备的安装标准设计，两个安装孔的中心距为48mm，安装孔直径为6.5mm，适配M6的内六角圆柱头螺栓进行固定，底板的折弯高度为32mm，立板的高度为40mm，销轴的直径为8mm，整个组件装配完成后的总高度不超过75mm，总宽度不超过60mm，属于小型紧凑式安装构件，不需要占用太大的设备安装空间，适合在空间局促的小型自动化设备、便携式检测设备中使用。

　　在实际选型应用时，需要注意该构件的铰接部位允许的最大摆角为8度，能够承受的最大瞬时冲击载荷为1200N，持续工作载荷不超过400N，适配的减震座邵氏硬度在40-60度之间，过软的减震座会导致扫描模块的定位精度不足，过硬的减震座则无法起到有效的缓冲吸能作用。安装过程中需要保证销轴的润滑状态，定期检查端部螺母的防松性能，避免长时间往复冲击后螺母松动导致销轴脱出，同时要注意避免安装面的平面度过差，否则会导致Z型底板出现强制变形，让两个立板的同轴度超差，出现销轴转动卡滞、减震座活动空间受限的问题，最终影响缓冲减震的效果。这类构件虽然结构简单，但在动态工作的设备中承担着非常关键的作用，其结构尺寸的微小偏差，都可能导致整个模块的工作精度下降、使用寿命缩短，因此在建模和加工过程中，需要重点控制立板的平行度、同轴度，以及安装孔的位置精度，保证装配后各部件的活动余量符合设计要求。
