立式带座管道支撑轴承座结构设计

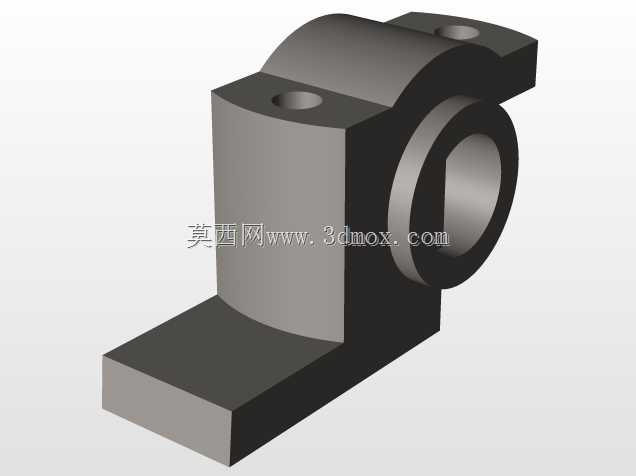

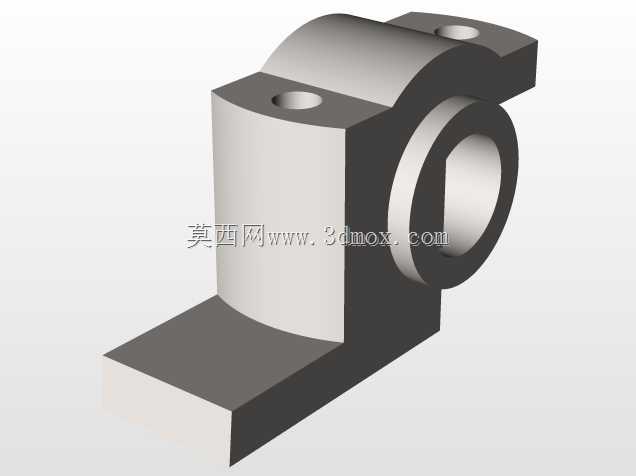

　　在流体输送管路系统、小型动力传输机构的现场安装场景中，这类带立式安装底座的支撑构件是管路排布、轴系定位环节里极易被忽略但直接影响运行稳定性的核心零件。很多现场施工人员在布设小口径工业管道、配套短距传动轴系时，往往会直接采用现场焊接角钢的方式做临时支撑，短时间试运行可能不会出现明显问题，但长期运行下，焊接带来的应力变形、支撑面与管轴/轴系不同心的问题会逐步显现，轻则造成管路连接法兰处密封渗漏，重则导致轴系转动时径向跳动量超标，磨损配套密封件甚至造成轴颈拉伤。这款支撑构件的设计，正是针对这类小载荷、固定点位的支撑需求做的标准化结构优化。从结构布局来看，构件整体分为下部安装底座、中部支撑立臂、上部轴孔夹持三个功能区段，

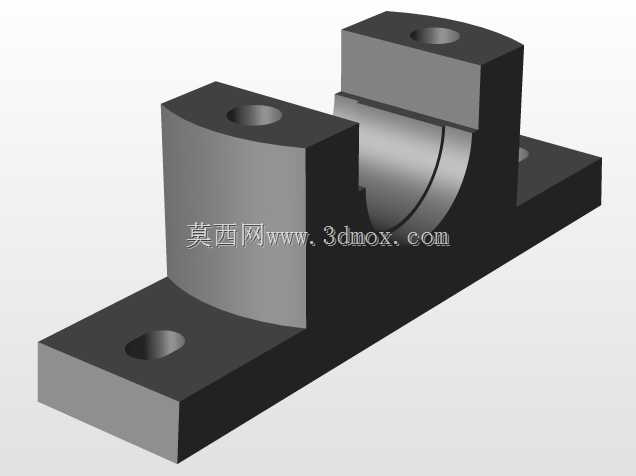

　　下部安装底座采用矩形平板结构，底座上预留两个沉头安装孔，安装时可通过螺栓直接固定在设备机架、预埋安装板或者车间地面的安装基点上，沉孔设计可以让螺栓头部完全沉入底座平面内，避免螺栓突出造成底座安装面与支撑基面之间出现间隙，保证安装后整体的贴合度，不会因为螺栓凸起造成支撑偏斜。中部支撑立臂采用变截面过渡结构，从底座位置向上逐步收窄到上部夹持段，这种结构既可以减少不必要的材料用量降低整体重量，又能保证立臂在承受径向载荷时的结构刚度，避免立臂过薄出现载荷下的弯曲变形，立臂与底座、上部夹持段的衔接位置都做了圆角过渡处理，消除机加工和铸造过程中容易出现的应力集中点，提升构件的抗疲劳性能，避免长期受交变载荷时在衔接位置出现开裂。

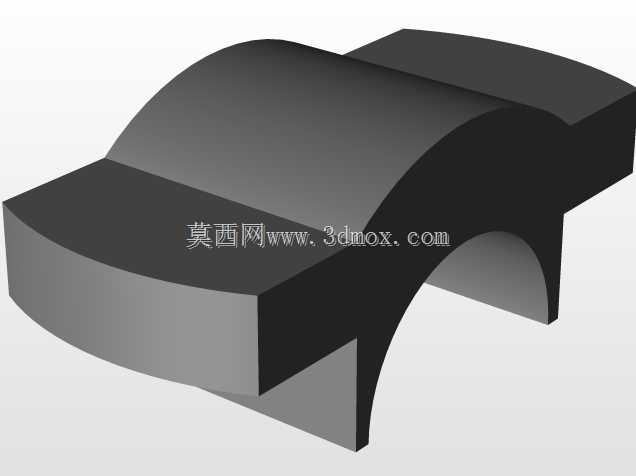

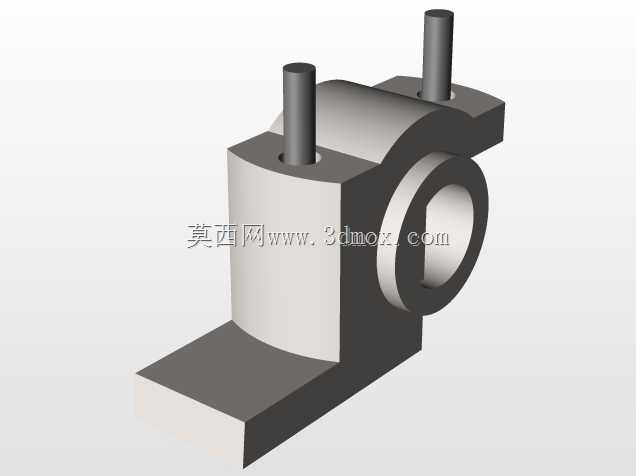

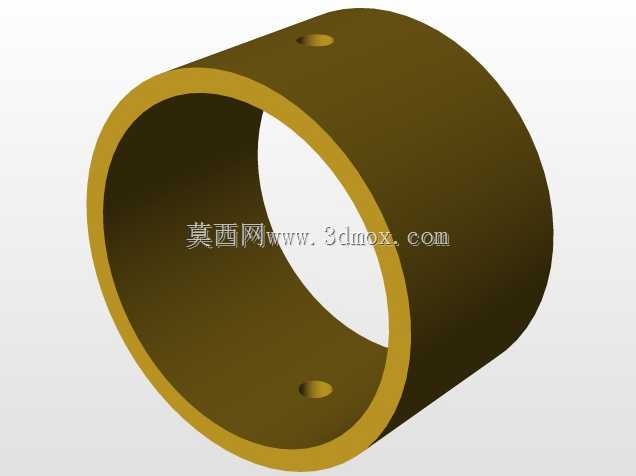

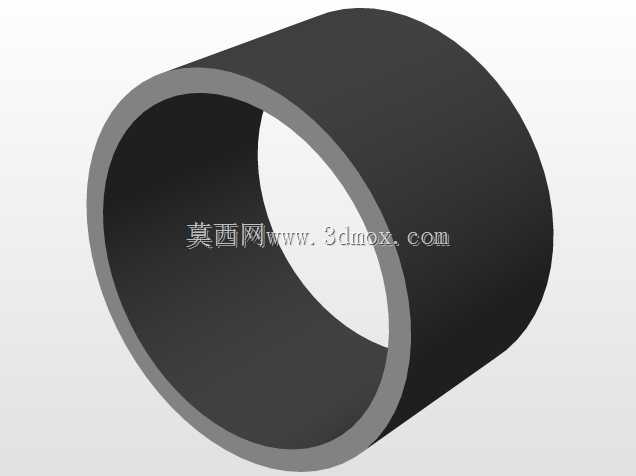

　　上部的轴孔夹持段采用对开式结构设计，也就是常见的剖分式夹持结构，顶部同样预留两个锁紧螺栓孔，安装时可以先将上部的压盖拆下，把需要支撑的管道或者传动轴放入下半部分的轴孔内，再盖上压盖拧紧螺栓即可完成夹持固定，这种结构相比整体式轴孔的支撑座，安装时不需要从管道或者轴的端部穿入，可以在管路或者轴系已经初步布设完成的中间点位做支撑加装，现场安装的灵活性大幅提升，尤其适合后期技改、管路补装支撑的作业场景。轴孔的内表面设计有足够的宽度，保证与被支撑件的接触面积足够大，避免局部压强过大造成被支撑的管道外壁压损或者轴颈表面磨损，对于需要相对转动的轴系支撑场景，还可以在轴孔内加装轴套或者小型滑动轴承，直接作为轻载轴承座使用，不需要额外做结构修改。从安装边界尺寸来看，下部底座的长度和宽度都大于上部支撑结构的外轮廓，保证安装后整体的支撑稳定性，不会因为上部受径向力造成底座倾翻，底座上的两个安装孔中心距按照常用的安装基点间距做了标准化匹配，可以直接适配市面上多数通用安装支架的孔位，不需要现场重新打孔。上部夹持段的两个锁紧孔对称分布在轴孔两侧，拧紧螺栓时压盖的受力均匀，不会出现压盖偏斜造成轴孔夹持不同心的问题。在实际工程应用中，这类支撑构件可以覆盖多个场景：在小型输送设备的传动辊轴系中，可以作为中间支撑点，减少长轴的绕度变形，避免长轴转动时出现甩动；在车间压缩空气、冷却水等辅助管路的布设中，可以作为管路的固定支撑点，限制管路因为流体脉动、温度变化产生的位移，

　　避免管路连接处受额外应力；在小型实验设备、非标自动化机构的搭建中，还可以作为导向轴的端部支撑座，搭配直线轴套实现直线运动的导向功能。设计过程中需要重点控制几个形位公差：首先是底座安装平面与上部轴孔轴线的平行度，这个公差直接决定安装后轴孔的水平度，如果平行度超差，安装后轴系会出现别劲的问题，转动阻力大幅提升；其次是上下两个半孔的同轴度，剖分式结构如果合模后同轴度超差，会造成被支撑件安装后出现卡滞，局部磨损加剧；另外安装孔的位置度也需要控制在合理范围内，避免现场安装时出现孔位对不上的问题，影响安装效率。这类构件的加工适配性也很强，小批量制作时可以采用方钢、钢板铣削加工成型，大批量生产时可以采用铸造成型后再做关键面的机加工，能够根据实际的载荷需求调整壁厚和轴孔尺寸，适配不同直径的管道和轴径支撑需求，不需要重新做整体结构的大幅改动。在选型使用时需要注意，这类支撑结构适合径向载荷为主、轴向载荷较小的应用场景，如果存在较大的轴向推力，还需要额外增加轴向定位结构，避免被支撑件出现轴向窜动，另外安装时需要保证底座固定基面的平面度，如果基面存在明显的凹凸不平，需要先做垫平处理再拧紧安装螺栓，避免强制安装造成构件本体变形，影响轴孔的圆度。
