扁平件承载导向式双层冲压工装结构

　　在薄板类零件的冲压加工场景里，这类双层导向结构的工装是小尺寸扁平工件批量加工的常用载体，不管是金属薄板的冲切、压印，还是滑板类非金属薄片的定型、芯片类微型薄件的精密压装，都能通过这类结构实现稳定的工件承载与冲压动作导向。从实际产线的使用逻辑来看，这类工装的核心作用是为冲压执行端提供稳定的运动导向，同时为待加工的扁平工件提供固定的放置基准，避免冲压过程中工件移位、冲头偏斜带来的加工不良。

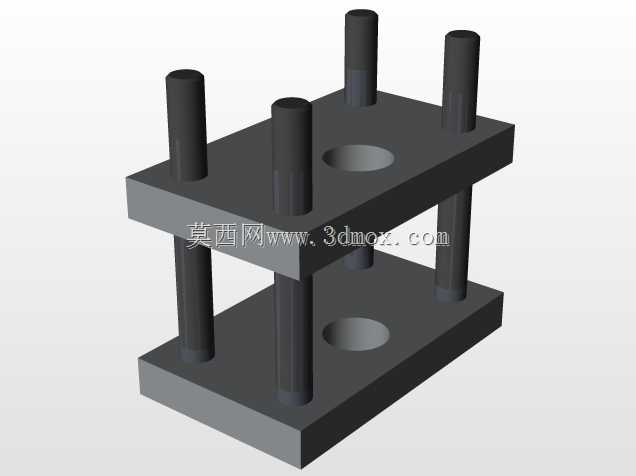

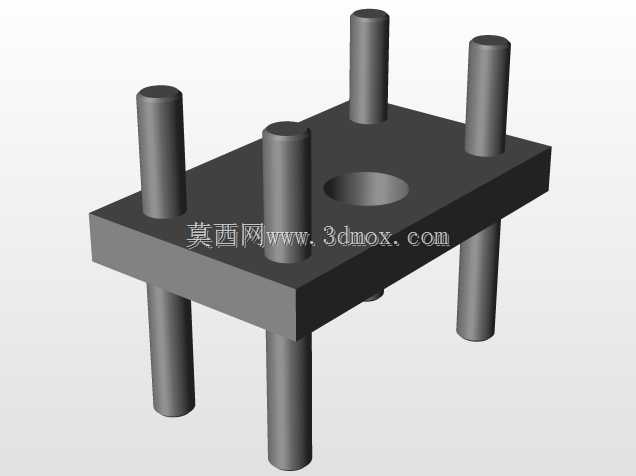

　　结构设计上采用上下两层平行模板搭配四根等长导向立柱的布局，四根立柱分别布置在模板的四个角位，这种对称式的导柱布局能最大程度抵消冲压过程中的侧向力，保证上下模板合模时的平行度误差控制在极小范围内，不会出现单侧卡滞、合模错位的问题。上下模板的中心位置都预留了同轴的圆形通孔，上模板的通孔用于避让冲压冲头的下行路径，下模板的通孔则用于冲压后废料的下落排出，或是作为成型工位的让位腔，避免冲压时工件底部与模板硬接触造成的压痕、变形。

　　导向立柱与模板的配合采用间隙配合的装配方式，立柱与下模板为过盈压装固定，与上模板为滑动配合，配合面的粗糙度需要控制在Ra0.8以下，保证上模板沿立柱上下滑动时无卡顿、无旷量，长期往复运动后也不会出现配合间隙变大的问题。模板的厚度设计需要结合实际冲压吨位来确定，常规小吨位冲压场景下模板厚度取20-30mm即可保证足够的刚性，不会在冲压受力时出现中部挠曲变形；如果是用于大吨位冲裁场景，可适当增加模板厚度，或是在模板背面增设加强筋结构，进一步提升整体刚性。

　　安装边界方面，这类工装的下模板需要通过螺栓或压板固定在压力机的工作台上，安装时需要保证下模板平面与压力机滑块运动方向垂直，垂直度误差不超过0.02mm/100mm，避免导向立柱承受额外的侧向弯矩。上模板则需要与压力机的滑块连接固定，连接时需要调整上模板的水平度，保证合模时上下模板的平面完全贴合，四个角位的接触间隙均匀。四根导向立柱的伸出长度需要满足冲压行程的要求，即滑块运行到上止点时，上模板不会从立柱顶端脱出，滑块运行到下止点时，立柱顶端不会与上模板上方的滑块安装结构发生干涉。

　　针对不同的加工工件，这类工装的模板表面可以额外增设定位销、定位块或是真空吸附孔，用于固定不同外形的扁平工件：比如加工规则外形的板材时，可在模板四周设置可调式定位挡块，适配不同尺寸的板材定位；加工芯片类微型工件时，可在模板表面加工与工件外形匹配的定位凹槽，或是增设微型真空吸附孔，保证工件放置位置精准，冲压时不会出现偏移。滑板类薄件加工时，还可以在模板表面增设低摩擦系数的衬垫，减少工件放置、取出时的摩擦阻力，提升上下料的效率。

　　从日常维护的角度来看，这类工装的导向立柱需要定期涂抹润滑脂，减少滑动面的磨损，每次合模前需要检查立柱表面是否有杂物、铁屑附着，避免杂物进入配合面造成立柱表面拉伤、模板滑动卡滞。上下模板的平面需要定期清理，避免冲压产生的废料、碎屑残留在模板表面，造成合模时模板平面垫伤、工件压痕的问题。中心位置的落料孔需要定期疏通，避免废料堆积在孔内造成堵塞，影响冲压加工的正常进行。

　　在实际的产线适配中，这类结构的工装不需要复杂的定制化改型，只需要根据待加工工件的尺寸、冲压行程的大小调整模板的长宽尺寸、导向立柱的长度与直径，就可以快速适配不同规格的扁平件冲压加工需求，不管是小批量的试样加工，还是大批量的量产产线，都能通过这类基础结构快速搭建适配的冲压工装，大幅缩短工装设计与加工的周期，降低产线的工装投入成本。
