车载便携剪式汽车千斤顶结构设计

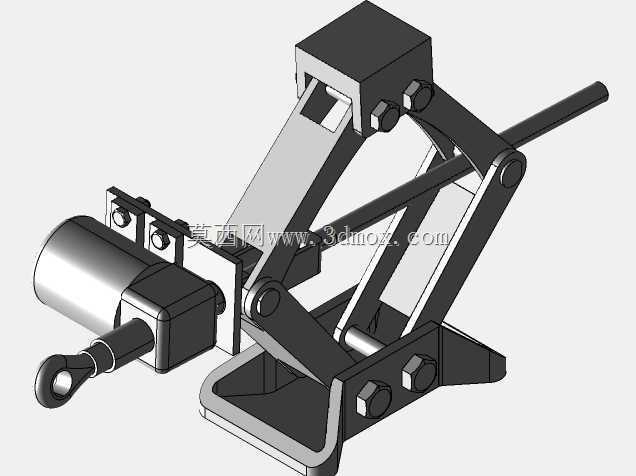

　　日常车辆维保场景中，尤其是家用轿车、小型SUV的轮胎更换、底盘检查作业里，剪式汽车千斤顶是普及率最高的车载顶升工具，相比液压立式千斤顶，它的折叠收纳体积更小，完全可以放入车辆后备箱的备胎槽侧边，不会占用过多储物空间，适配绝大多数家用车的随车工具配置要求。从结构设计逻辑来看，这款剪式千斤顶采用多组交叉铰接的剪臂作为力传递结构，顶部的支撑托做了弧形凹槽处理，刚好可以卡入车辆底盘指定的顶升支撑筋位，避免顶升过程中出现滑脱偏移，作业时的支撑稳定性更有保障；底部的支撑底座做了加宽冲压处理，接触地面的面积更大，在平整的沥青、水泥路面作业时，单位面积承压更小，不会出现底座下陷、侧倾的风险，哪怕是在硬度稍低的铺装路面临时作业，

　　也能保持稳定的支撑状态。设计过程中，剪臂的铰接孔位同轴度是核心控制要点，每一组剪臂的铰接轴都采用间隙配合设计，既保证转动顶升过程中没有卡滞，又不会因为配合间隙过大出现顶升过程中的晃动，传动螺杆采用梯形螺纹设计，具备自锁特性，当顶升作业到指定高度后，哪怕停止施加转动力，螺杆也不会因为上方载荷出现反向回转，避免车辆突然下坠的安全隐患，这也是车载顶升工具必须满足的核心安全要求。从安装边界来看，这款千斤顶完全收拢后的整体高度不足120mm，能够轻松伸入绝大多数家用轿车的底盘下方，不需要额外垫高或者挖槽就能完成初始对位，最大顶升高度可以达到380mm，足够将车辆轮胎抬离地面100mm以上，满足轮胎更换、刹车片检查这类常规维保作业的空间需求，顶部支撑托的宽度控制在80mm，刚好匹配家用车底盘预留的顶升支撑点宽度，不会因为托面过宽顶到底盘的塑料护板、油路管线等脆弱部件，也不会因为托面过窄出现应力集中损伤底盘金属结构。实际作业时，只需要将摇臂套入螺杆端部的驱动环，顺时针转动摇臂就能带动两组剪臂逐步张开，平稳将车辆抬升，整个顶升过程的传动比经过优化，普通人施加在摇臂上的力不需要超过150N就能完成1.5吨级家用车的顶升作业，不需要额外加接延长杆，单人就能轻松完成操作；逆时针转动摇臂即可缓慢降下车辆，下降过程中梯形螺纹的传动阻尼均匀，不会出现突然快速下落的情况，作业全程的可控性很强。不同于重型液压千斤顶需要定期补充液压油、检查密封件的维护要求，

　　这款纯机械结构的剪式千斤顶没有密封件、液压油这类易损耗部件，日常存放只需要在铰接点、传动螺杆位置涂抹少量润滑脂防锈，就能保证长期存放后依然可以正常使用，哪怕在后备箱放置三到五年不使用，拿出来依然可以顺畅操作，完全适配车载应急工具长期备用的使用场景。在结构强度校核阶段，剪臂的板材厚度选用3.5mm的高强度冷轧钢板，所有铰接位置都做了翻边强化处理，额定承载能力达到1.8吨，覆盖了绝大多数家用轿车、小型SUV的整备质量范围，传动螺杆采用45号钢调质处理，螺纹表面做了发黑防锈处理，长期使用不会出现螺纹滑牙、锈蚀卡滞的问题，底座和顶部支撑托都做了冲压加强筋设计，在承受满载荷的时候不会出现板材弯折、托面变形的情况。考虑到车载使用的复杂环境，

　　整个金属部件的表面都做了喷塑处理，耐盐雾腐蚀能力更强，哪怕后备箱内出现潮湿、溅水的情况，也不会轻易出现锈迹，不会污染后备箱的内饰衬垫，摇臂采用可拆卸设计，收纳时可以将摇臂取下放在千斤顶侧边，进一步压缩收纳所需的空间，整体收纳后的外形尺寸和常规的车载灭火器接近，不会给后备箱储物造成额外负担。实际使用中需要注意，这类剪式千斤顶仅适用于平整硬路面的临时维保作业，不能作为长期支撑车辆的工具使用，当车辆抬升到指定高度后，需要配合安全支架承载车辆重量，再进入车底作业，这也是结构设计时明确的使用边界，从结构本身的设计参数来看，它的核心定位就是满足车载应急、临时维保的顶升需求，在这个使用场景下，它的结构可靠性、操作便捷性、收纳便利性都做到了很好的平衡，是家用车随车工具配置里实用性极强的顶升设备。
