10升工业搅拌机不锈钢支撑底座结构

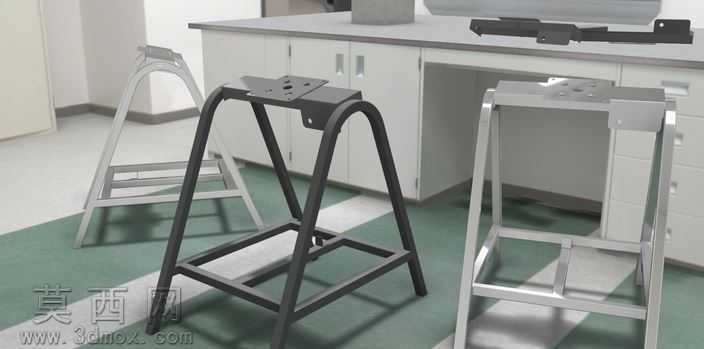

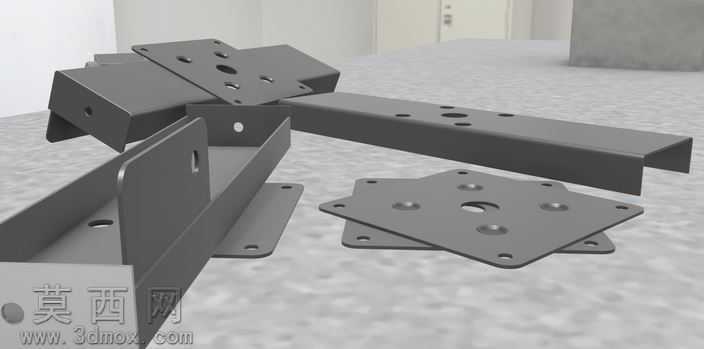

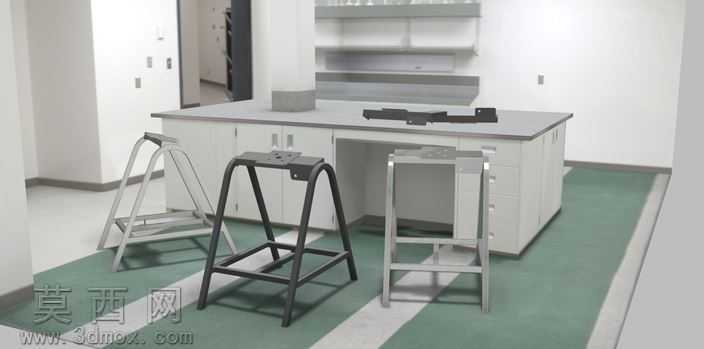

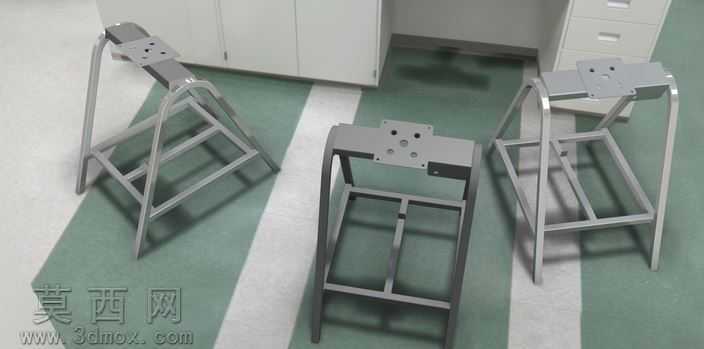

本模型为10升规格工业搅拌机的支撑底座结构，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循钣金加工工艺逻辑，对2毫米厚度不锈钢板材的折弯、裁切、焊接衔接位置做了精准的尺寸还原，同时对配套使用的方管构件做了等比例建模，确保每一处管材的截面尺寸、弯折角度、拼接位置都与实际加工要求完全匹配。模型渲染阶段采用写实工业场景渲染方案，分别赋予黑色喷塑不锈钢、原色拉丝不锈钢两种不同的材质效果，还原了不同表面处理工艺下底座的视觉质感，场景内搭配实验室常用的实验台、防滑地胶环境元素，让渲染效果更贴近设备实际使用场景，能够直观呈现底座成品的真实外观。从结构设计来看，该底座采用A字型支撑框架搭配底部矩形加固横梁的结构形式，上方预留的安装板开设了对应搅拌机主机的定位安装孔位，能够实现主机的快速对位安装，A字型的支腿结构向外形成稳定的支撑角度，可有效降低设备运行搅拌过程中的重心偏移，底部的矩形连接横梁将四根支腿连为整体，大幅提升框架整体的抗扭、抗形变能力，避免搅拌作业时机身出现晃动。设计过程中充分考虑食品加工场景的使用需求，选用不锈钢材质既满足食品接触相关的卫生要求，同时具备优秀的抗锈蚀、易清洁特性，框架的边角位置均做了圆弧过渡处理，避免尖锐边角造成的操作磕碰风险，整体结构无多余冗余设计，在保证结构强度满足10升搅拌负载要求的前提下，尽可能简化加工工序，降低生产制造成本，同时兼顾了设备的实用性与外观整洁度。
