奥迪轿车白车身骨架结构三维设计

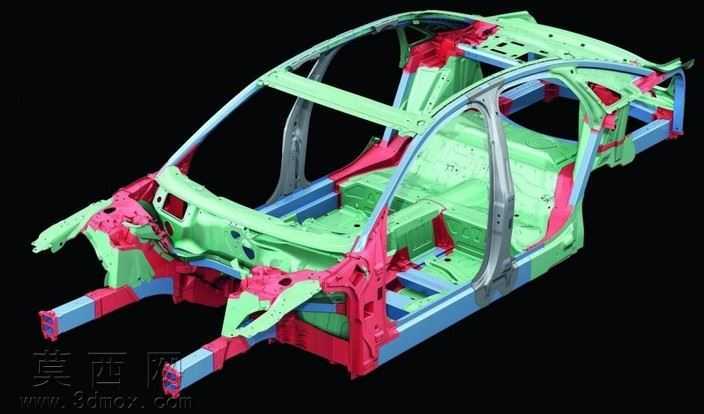

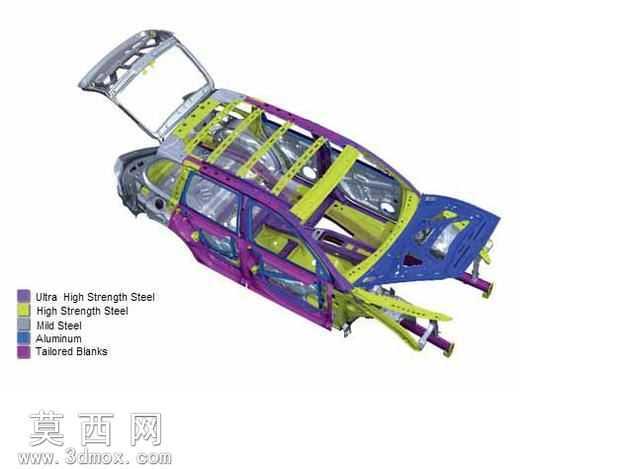

本模型为奥迪轿车白车身骨架结构的三维数字化设计成果，建模过程严格遵循实车车身的结构比例与装配逻辑，依托三维建模软件完成全参数化构建，完整还原了白车身从机舱、乘员舱到后尾舱的完整承载框架。建模阶段首先依据车身总布置的硬点尺寸搭建基础线框，确定前后纵梁、门槛梁、A柱B柱C柱、顶盖横梁、地板横梁等核心承载构件的空间位置与截面参数，对每一处冲压弯折的钣金特征、焊接搭接的翻边结构、安装定位的孔位特征都做了精细化还原，保证结构的几何精度符合工程设计要求。材质分配环节参考实车车身的材料分布方案做了区分设置：超高强度钢对应前后防撞梁、B柱加强板、门槛加强板等核心碰撞吸能与承载区域，高强度钢对应顶盖横梁、地板纵梁、A柱内板等次要承载结构，普通低碳钢对应外覆盖件内板、支架类附属构件，铝合金对应前舱轻量化构件，激光拼焊板对应不同厚度材料衔接的变截面区域，不同材质通过差异化的色彩渲染做区分，直观呈现车身的材料分布逻辑。结构设计上充分考虑白车身的承载性能要求，搭建了闭环的传力路径：前舱碰撞力可通过前纵梁向门槛梁、A柱、地板横梁分散传递，侧碰冲击力可通过B柱、门槛梁、顶盖侧梁与横向横梁形成的笼式结构分散吸收，后碰冲击力可通过后纵梁与后地板结构逐级缓冲，各构件之间的搭接关系完全符合实车的焊接装配逻辑，预留了底盘系统、内外饰件、动力总成的安装接口位置。渲染阶段采用金属质感的材质表现不同钢材与铝材的表面特性，通过半透明的渲染效果可清晰展示内部的加强筋、加强板布局，多角度呈现车身骨架的空间结构，既可以作为汽车车身结构教学的演示载体，也可为车身轻量化设计、碰撞性能仿真分析提供基础的三维数模参考，完整还原了量产轿车白车身的典型结构特征与材料分布方案。
