600吨级试验台配套安全防护结构设计

　　在重型压力测试作业场景中，大吨位试验台的作业风险防控一直是车间安全管理的核心环节，这套防护结构正是针对600吨级载荷试验台的作业防护需求开发，适配试验过程中试件崩溅、高压介质外泄、误闯入作业区等典型风险场景，覆盖金属构件静压测试、复合材料承压性能试验、零部件载荷破坏性试验等多类作业工况的防护需求。

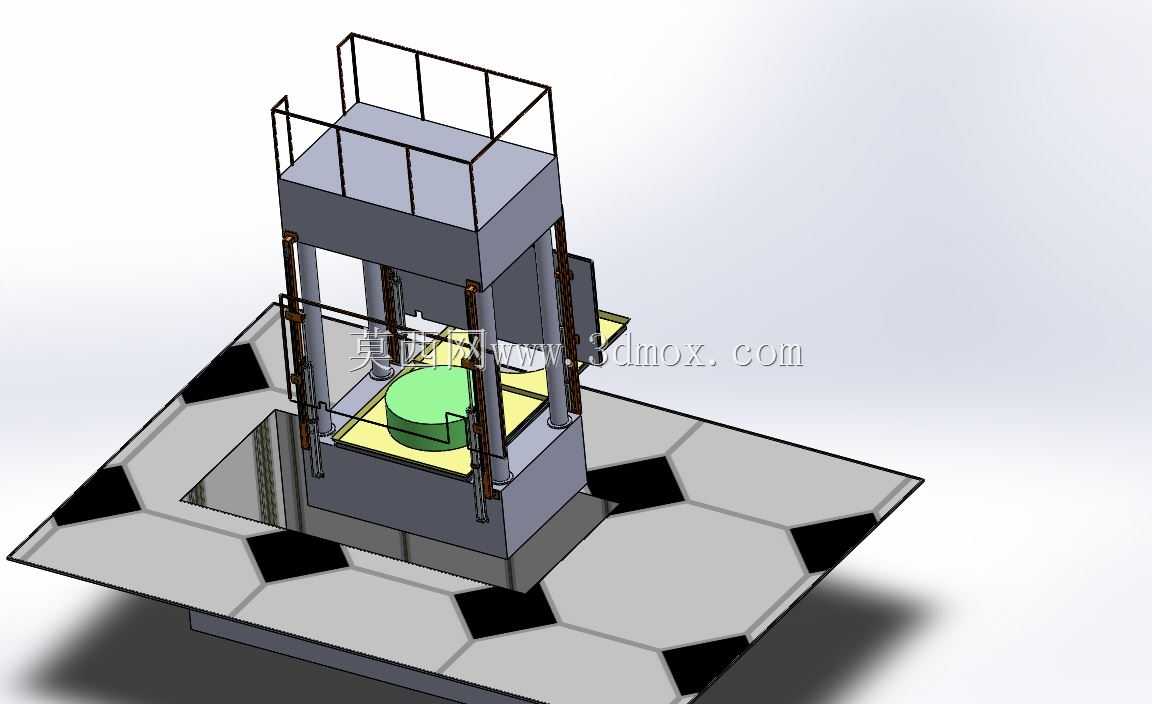

　　整套防护结构采用框架式分层布局，底部依托试验台原有地基平台做安装固定，安装边界完全匹配现有600吨试验台的基座尺寸，不需要对原有试验台的主体结构做破坏性改动，基座连接点位全部对应试验台台面周边的预留安装孔位，现场装配时仅需做孔位对位与紧固件锁紧即可完成主体固定，大幅降低现场改造的施工量。中层为作业区活动防护段，对应试验台的核心加载作业区间，两侧配置双气缸驱动的升降防护围挡，围挡采用加厚金属板材拼接成型，板材内侧做加强筋排布，可抵御试验过程中高速飞出的金属碎块冲击，避免试件破坏时的碎块飞溅伤及周边操作人员；气缸的行程设置完全匹配试验台的最大开合高度，防护围挡升起时可完全封闭作业区的可视操作面，降下时可完全避让试件吊装、工装更换的操作空间，不会对上下料作业产生干涉。上层为固定防护平台，配套设置安全护栏与登高梯道，方便操作人员定期对试验台顶部的加载组件、管路线路做巡检维护，护栏高度符合工业操作平台的安全防护要求，平台踏板采用防滑花纹钢板制作，避免巡检作业时滑倒风险。

　　设计过程中优先考虑了防护结构与试验台原有动作逻辑的适配性，双气缸的动作信号接入试验台原有安全联锁回路，只有当防护围挡完全升起并触发到位信号后，试验台的加载系统才能启动加压流程；若试验过程中防护围挡出现异常位移、信号丢失，系统会立即触发加载泄压停机，从控制逻辑层面杜绝防护不到位时的带载作业风险。防护结构的所有活动连接部位都配置了自润滑轴套，减少长期往复动作带来的磨损，降低日常维护的频次；围挡的观察区域采用高强度抗冲击透明板材，既可以让操作人员实时观察内部试验状态，又不会降低整体的抗冲击防护能力。

　　从安装边界来看，整套防护结构的外轮廓尺寸完全控制在试验台基座的外延安全范围内，不会占用车间原有通道空间，周边预留的操作间隙满足人员巡检、设备维护的通行需求；所有管线都采用沿框架内侧暗敷的方式布置，避免外露管线被工件磕碰损坏，同时也让整体外观更加规整。针对试验过程中可能出现的少量液压油滴落、试件碎屑掉落问题，防护结构底部设置了导流与收集结构，可将废液、碎屑引导至指定收集点位，方便作业后的现场清理，减少日常保洁的工作量。

　　在结构强度校核阶段，针对防护围挡的抗冲击性能做了专项仿真验证，按照大吨位试验最恶劣的试件崩溅工况加载冲击载荷，确认围挡板材、连接框架、固定点位的应力都在材料许用应力范围内，不会出现冲击击穿、结构变形脱落的问题；气缸的选型匹配了防护围挡的整体重量，同时预留了足够的推力余量，保证长期使用过程中升降动作顺畅，不会出现卡滞、推力不足的问题。整套结构没有采用复杂的非标定制零部件，大部分型材、紧固件、气缸元件都采用工业通用标准件，后期如果出现零部件损坏，可直接采购同规格标准件更换，降低备件储备成本与维修等待时间。
