压缩天然气套件配套安装工装夹具

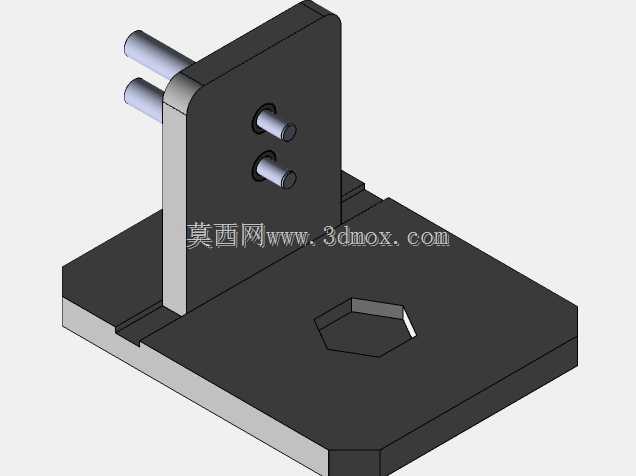

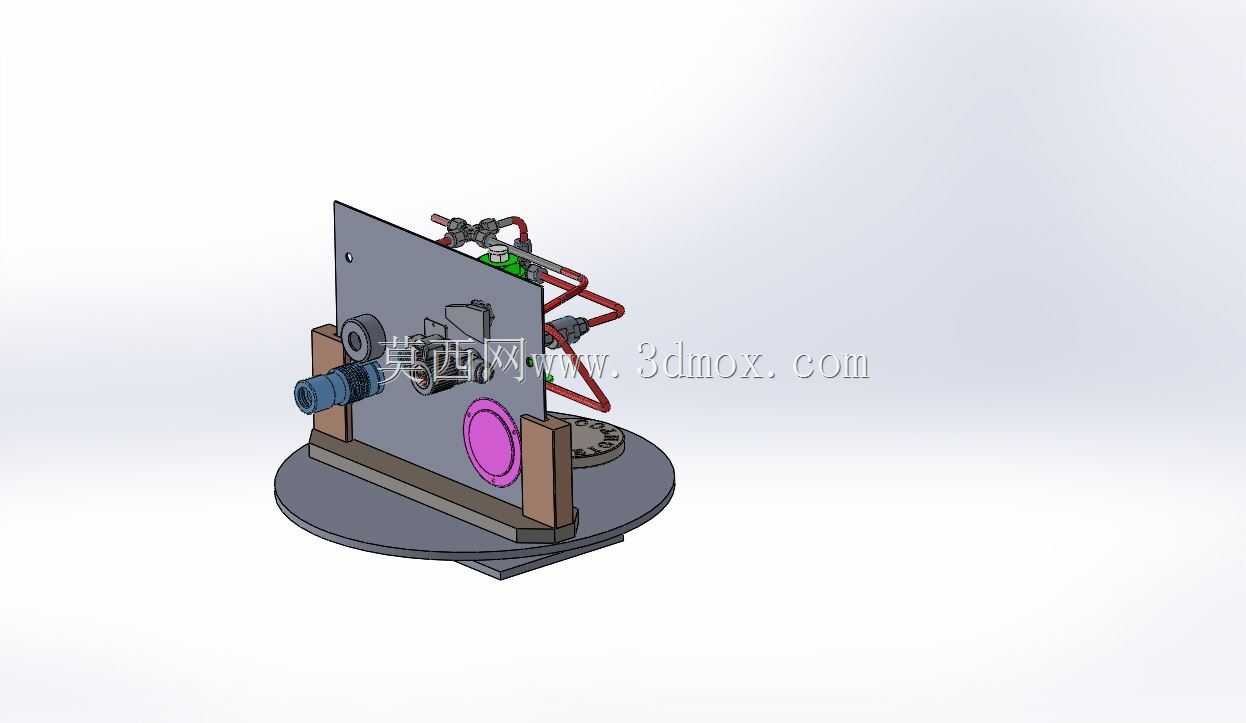

　　这套夹具主要面向车用压缩天然气系统改装、CNG套件批量装配的生产场景，在燃气配件组装工位、车辆燃气系统改装工位都能适配使用，核心作用是为CNG系统的管路接头、调压阀体、固定支架等散件提供稳定的定位基准，避免装配过程中零件移位导致的管路对接偏差、密封面错位问题。从结构设计来看，整套夹具采用立式安装板搭配圆形回转底座的布局，圆形底座可通过底部的T型槽或者螺栓孔固定在装配工作台面上，底座预留的安装孔位适配常见的12mm、16mm规格的工作台固定螺栓，安装边界覆盖直径450mm的圆形区域，不会和工位上的扭力扳手、密封胶枪等常用装配工具产生干涉。立式安装板垂直固定在底座的支撑筋上，支撑筋采用三角形焊接结构，

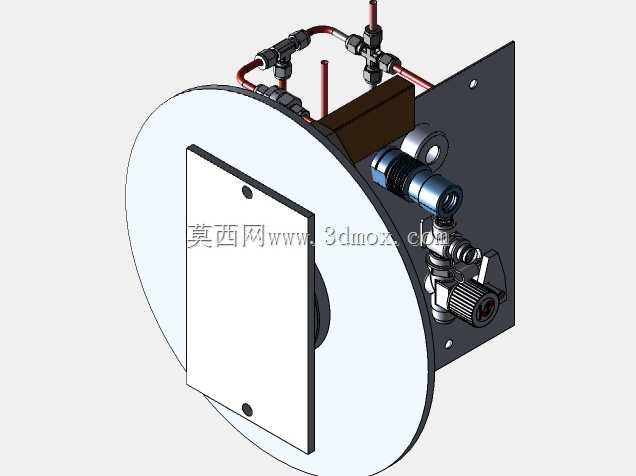

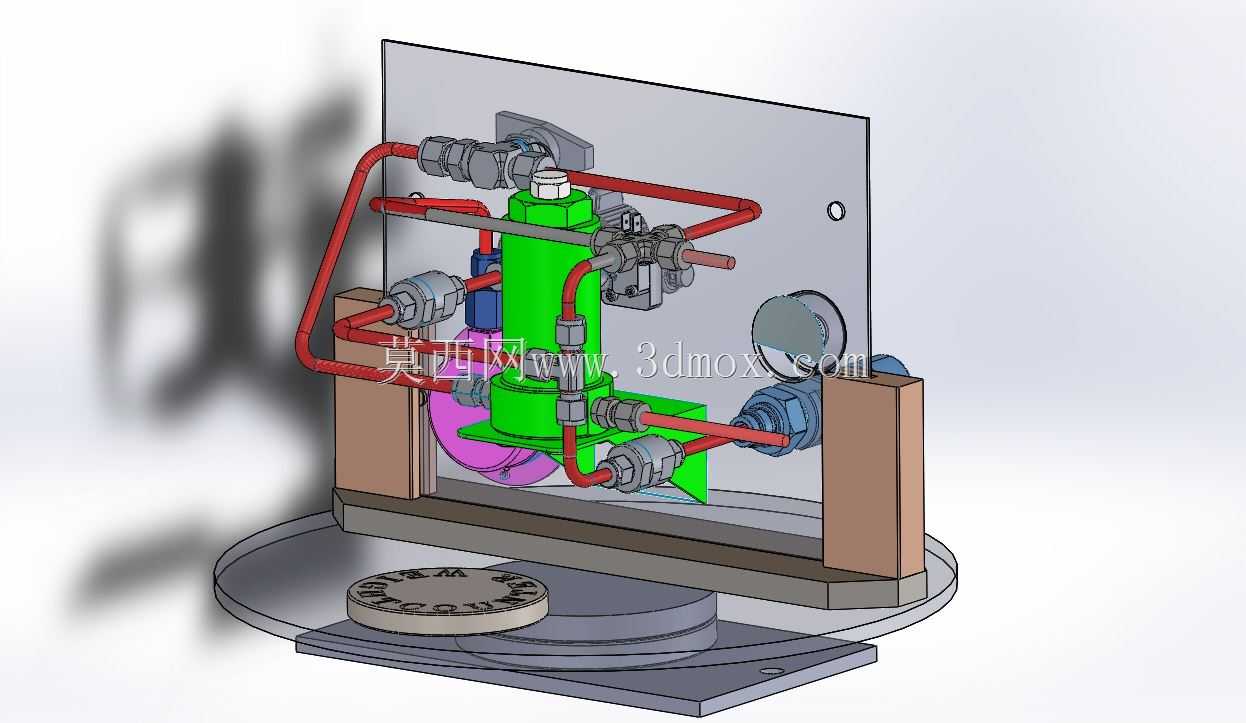

　　能抵消装配过程中拧紧管接头时产生的侧向扭矩，避免安装板出现形变偏移。安装板上根据CNG套件的不同零件外形，加工了对应的定位孔、定位凸台和快速夹钳安装位：大尺寸的圆形法兰类零件靠安装板上的紫色定位圈做径向定位，定位圈的内径和法兰外径采用H7/g6的间隙配合，既能保证零件快速装取，又能控制径向定位误差在0.1mm以内；带外螺纹的管路接头靠侧边的蓝色定位套做轴向定位，定位套的内孔预留了密封垫的安装避让空间，装配时可以直接在夹具上完成接头处密封圈的预装，不需要二次挪动零件。安装板上还预留了多组可调节的固定支架位，适配不同规格的CNG高压管路走向固定，红色的管路避让槽能让高压软管在装配时自然排布，不会出现强行弯折导致的管路内部应力残留。

　　整套夹具的设计思路完全围绕CNG套件的装配工艺流程展开，没有多余的冗余结构：所有定位元件的位置都经过装配动作模拟，工人在工位上操作时，所有需要拧紧的接头、需要固定的支架都处在手臂的舒适操作范围内，不需要大幅度探身或者挪动零件就能完成全部装配工序。回转底座的阻尼设置经过调校，转动时不会出现卡滞或者自由滑动的问题，装配完正面的管路接头后，只需要轻轻转动底座就能完成背面管卡的固定，不需要反复拆卸零件翻面。考虑到CNG套件装配对密封性的高要求，夹具的所有定位面都做了倒角处理，不会刮伤零件表面的镀锌层或者密封面，避免零件表面出现划痕导致的燃气泄漏隐患。安装板上的定位孔都做了耐磨镶套处理，长期反复装取零件也不会出现孔位磨损导致的定位精度下降，

　　镶套采用可拆卸设计，后期如果更换不同规格的CNG套件，只需要更换对应位置的镶套和定位元件，不需要重新制作整套夹具底座，能降低生产线的工装迭代成本。在实际使用场景中，这套夹具能将单套CNG套件的装配时间缩短近三成，同时能避免人工手持零件装配时出现的管路接歪、支架固定角度偏差等问题，装配完成的套件管路走向一致，后续装车时不需要再重新调整管路排布，能大幅提升整车燃气系统改装的作业效率。夹具的整体高度控制在380mm，安装在标准高度750mm的装配工作台上时，操作面刚好和工人的手肘高度齐平，长时间作业也不容易产生疲劳。底座下方预留了足够的排屑空间，装配过程中产生的密封胶带残渣、金属碎屑可以直接从底座边缘扫落，不会堆积在定位面上影响定位精度。
