工业阀门检修扭转作业工作站

　　这套扭转作业工作站主要面向工业阀门生产、检修环节的扭转力矩加载、阀件总成装配校验场景，在水暖阀、工业截止阀、球阀类产品的产线末端校验、售后返厂检修工位中应用广泛，可覆盖小通径螺纹连接阀件、中型法兰连接阀组的扭转装配、密封面预紧校验作业，替代传统人工管钳加力的粗放作业模式，保障阀件装配力矩的一致性，避免人工加力不均导致的密封面压伤、螺纹滑牙、阀杆变形等常见装配缺陷。

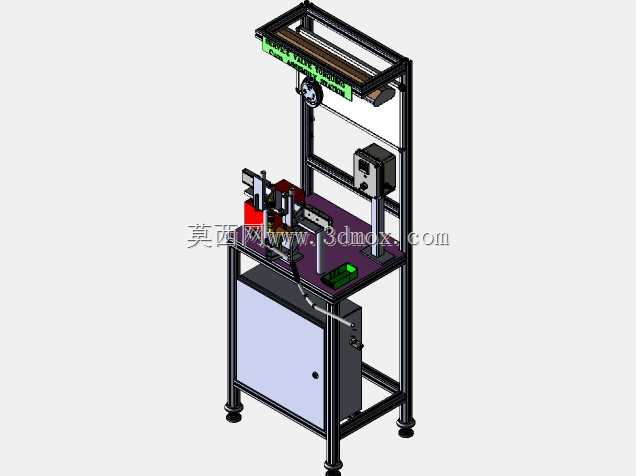

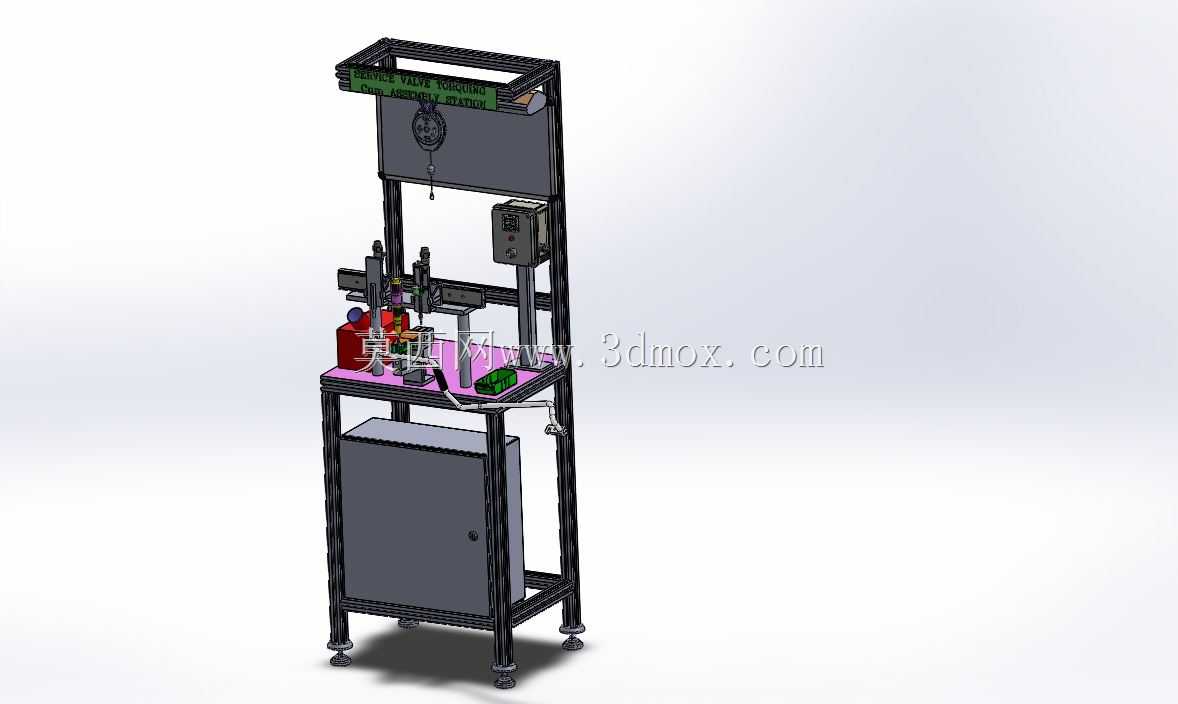

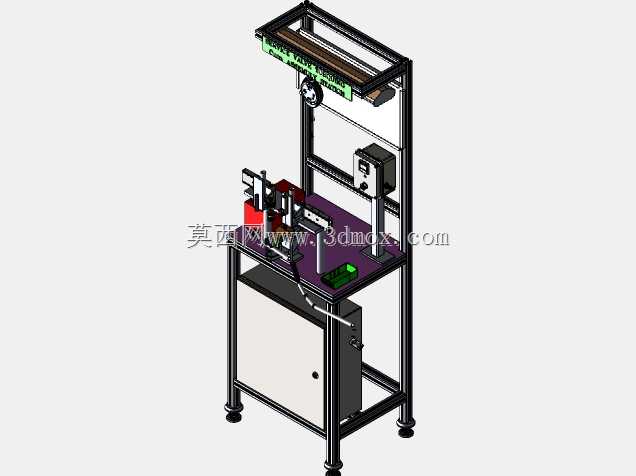

　　从整体结构设计来看，设备采用铝型材搭建立式框架结构，底部设置带可调脚杯的支撑底座，底座下部集成电气控制柜体，上部为水平作业台面，台面上预留阀件装夹定位区域，可适配不同规格的专用夹具快换安装，满足多型号阀件的装夹需求；框架上部设置吊装导向机构，集成小型手动葫芦组件，可用于较重阀件总成的上下料吊装，降低作业人员的搬抬劳动强度，同时框架上部预留电气元件安装位，可集成力矩显示、扭转驱动控制模块，所有布线沿铝型材槽道内隐藏布设，避免作业过程中线缆剐蹭、油污侵蚀，提升现场作业的安全性。

　　设备的作业台面高度按照人体站立作业的人机工程尺寸设计，台面边缘做圆弧倒角处理，避免作业过程中磕碰损伤，台面上预留工装安装T型槽，可根据待检修阀件的结构形式快速更换定位夹具，装夹后可对阀盖、阀杆、执行器连接部位施加精准可控的扭转力矩，同时可配合扭矩传感器实时采集扭转过程的力矩变化数据，判断阀件内部密封件的预紧状态、螺纹连接的啮合可靠性，排查阀件组装过程中存在的卡滞、密封副错位等问题。上部的吊装机构额定载荷覆盖常规检修阀件的重量范围，吊装行程可覆盖从地面料架到作业台面的上下料区间，吊装点设置可旋转吊环，方便阀件吊装过程中调整姿态，快速对准装夹工位。

　　设计过程中重点考虑了检修工位的多品种适配性，框架的型材连接采用标准紧固件拼接，无需焊接加工，后期可根据作业需求扩展台面尺寸、加装辅助工具挂板、零件收纳盒等附属结构；底部的可调脚杯可适应车间地面不平整的安装条件，调整范围可覆盖常规车间地面的高度差，保障设备整体水平放置，避免扭转作业过程中设备晃动影响力矩加载精度。电气柜体采用独立密封结构，可隔绝作业过程中可能产生的水渍、油污，柜内预留PLC、伺服驱动器等控制元件的安装空间，可根据自动化需求升级为半自动扭转作业模式，实现力矩加载的自动控制与数据记录。

　　在安装边界方面，设备整体占地尺寸适配常规车间检修工位的空间规划，无需额外做地基固定，放置在硬化水平地面上调整脚杯即可投入使用，设备上部框架高度满足车间常规厂房层高的安装要求，不会与厂房照明、管线等设施产生干涉；作业区域前方预留足够的操作人员站立空间，侧面预留阀件物料周转的放置区域，可直接融入现有阀件检修产线的工位布局，无需对现有场地做大规模改造。台面上的作业区域做防滑耐油处理，可耐受检修过程中常见的润滑油、密封脂、清洗液的侵蚀，长期使用不会出现台面腐蚀、起层等问题，日常清理维护仅需擦拭台面即可，降低工位的运维成本。

　　针对阀件检修的特殊作业需求，设备的扭转执行端预留快换接口，可适配不同规格的套筒、扳手接头，覆盖不同尺寸阀件的螺母、阀杆的扭转作业需求，作业过程中阀件被定位夹具牢牢固定在台面上，避免扭转过程中阀件跟转导致的装配精度问题，相比传统台虎钳加力杆的作业方式，可大幅降低作业人员的劳动强度，同时提升扭转力矩的控制精度，保障每台检修完成的阀件都能达到设计要求的密封预紧力，减少阀件上线后出现的外漏、内漏等质量问题。框架上部还可加装作业指导书挂板、照明灯具等附属配件，进一步提升工位的作业便利性，满足精细化检修作业的现场需求。
