带侧接安装位的法兰式连接座结构

　　这类带侧接结构的法兰连接座，常应用在中小型液压泵站、流体输送管路的支路分流场景，也会作为小型气动执行元件的端部安装基座，在轻工包装生产线的气路排布、机床冷却系统的管路转接位置都能见到同结构零件的身影。从实际使用场景来看，它的核心作用是实现轴向管路与侧向支路的连通固定，同时承担端部元件的承载定位，相比普通平焊法兰，它集成了侧向连接接口，不需要额外在管路上焊接三通接头，能减少管路连接点的泄漏风险，在空间紧凑的设备内腔布管时，这种集成式结构能节省至少一个三通件的安装空间，降低管路排布的干涉概率。

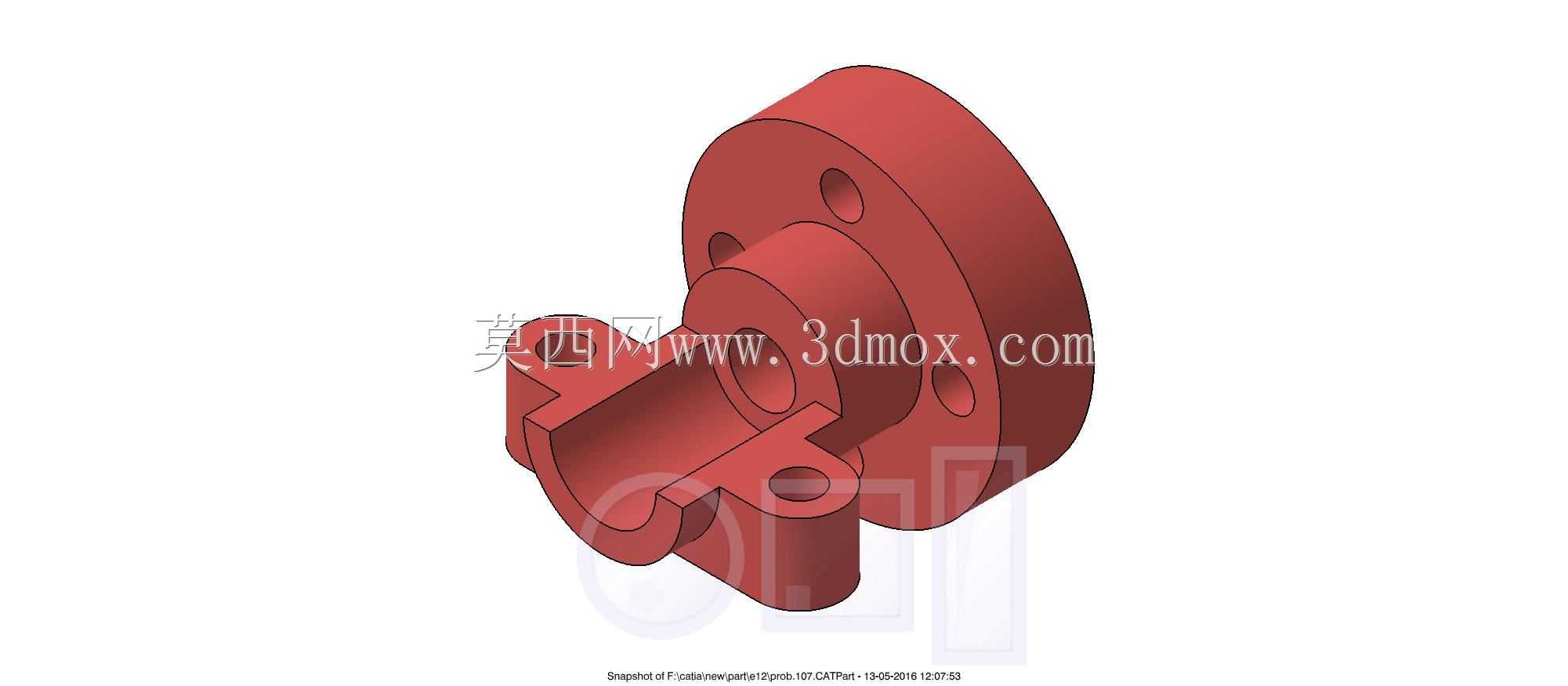

　　从结构设计逻辑来看，主体的圆盘法兰端是主安装面，上面均匀分布的四个通孔是用于穿装螺栓，和对接的阀体、泵体端面实现刚性连接，法兰端的中心通孔是主流道，和对接部件的主通路同轴，设计时需要保证这个通孔的圆柱度，避免和对接件的密封面错位导致密封失效。从法兰端向前延伸的阶梯轴段，是用于插入对接部件的定位止口，这个轴段的外径公差一般取h7级别，和对接件的止口孔采用间隙配合，装配时能起到自动同轴定位的作用，减少螺栓穿装时的对位难度，也能抵消一部分管路运行时产生的径向剪切力，避免螺栓承受额外的径向载荷。

　　侧向延伸的带耳座接口是这个零件的特征结构，两个对称分布的带孔耳座是用于固定侧向接入的管路接头，耳座上的通孔是穿装紧固螺钉的位置，侧向的空腔和主中心通孔是连通的，作为支路流体的通道，设计时特意在侧向接口和主体衔接的位置做了圆弧过渡，避免直角结构带来的应力集中，毕竟管路通流时会产生一定的压力脉动，长期运行下直角衔接位置很容易出现疲劳裂纹，圆弧过渡能大幅提升这个位置的结构强度。耳座的安装面和法兰主安装面有固定的垂直角度，这个角度是根据实际布管需求确定的，能保证侧向接入的管路走向和设备内部其他部件不产生干涉。

　　从安装边界尺寸来看，法兰圆盘的外径是根据对接的通径规格匹配的，对应常规DN25通径的连接场景，法兰厚度足够承受1.6MPa的工作压力，不会在螺栓预紧时出现法兰变形。侧向接口的中心高度和法兰端面的距离经过严格核算，保证侧向接头上装完软管之后，最小弯曲半径不会碰到法兰端的螺栓头部，也不会和相邻安装的其他阀件产生空间冲突。零件的整体壁厚是均匀的，适合采用铸造成型后再机加工关键面的工艺，主密封面、止口外圆、耳座安装孔这些关键位置留了机加工余量，非配合面直接保留铸造表面，能在保证使用精度的前提下控制加工成本。

　　实际选型使用时，需要注意这个连接座的主通径和侧向通径的匹配关系，它的侧向通径比主通径小一个规格，适合支路流量小于主路流量的分流场景，如果支路流量和主路相当，这个结构的通流面积就不足以满足流量需求，会产生过大的管路压损。另外耳座的螺钉孔深度是经过设计的，拧紧紧固件时不能超过有效螺纹深度，否则会顶到内部的通流腔，影响流体的正常通过，甚至会顶伤接入的接头密封面。在装配时，法兰端的密封垫要选用和流通介质匹配的材质，止口位置要清理干净毛刺，避免装配时切伤密封垫导致泄漏，侧向接头安装时要在螺纹位置缠绕合适的密封带，保证支路连接的密封性。
