摩托车传动系统70齿同步带轮结构设计

项目分类:通用机械零部件 发布时间:2021-11-27 ID:408561
  • 摩托车传动系统70齿同步带轮结构设计
  • 摩托车传动系统70齿同步带轮结构设计

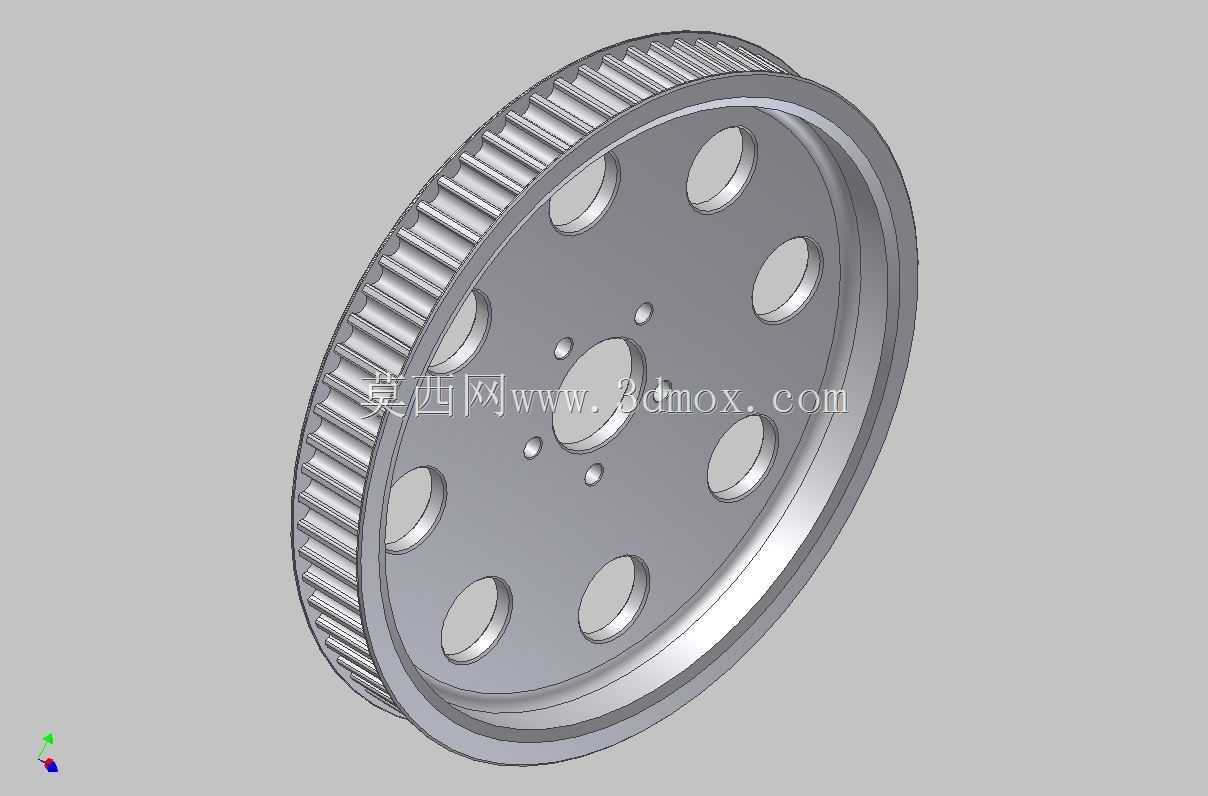

  这款70齿同步带轮是摩托车皮带传动系统的核心受力部件,主要应用于中小排量踏板摩托车、跨骑改装车型的后级传动单元,替代传统链条传动实现动力从发动机输出轴向后轮的平稳传递。在实际装车场景中,该带轮安装于后轮轮毂侧的传动输入端,与发动机侧主动带轮、高强度同步齿形带配合,完成减速增扭的动力传递过程,相比传统滚子链传动,带传动结构无需频繁润滑调整,运转噪音更低,传动过程无金属啮合冲击,能大幅降低日常维护频次,适配城市通勤、长途摩旅等多种骑行场景的使用需求。

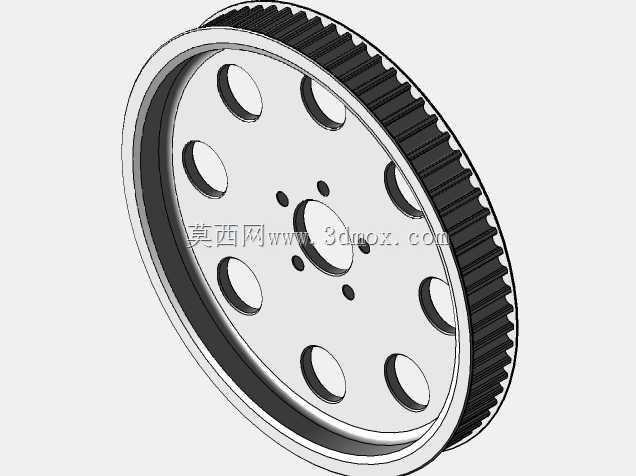

  从功能特性来看,该带轮采用70齿的齿形设计,匹配对应节距的同步齿形带,传动比匹配经过整车动力调校,能保证发动机常用转速区间内的动力输出平顺性,避免传动打滑导致的动力损耗。轮体端面均匀开设8个圆形减重孔,在保证轮体结构强度的前提下,尽可能降低旋转件的转动惯量,减少加速过程的动力损耗,同时减重孔能在轮体高速旋转时带动周边空气流动,辅助降低皮带长时间运转产生的积热,延缓橡胶皮带的老化速率。轮齿部分采用渐开线齿形修形设计,齿顶与齿根均做了圆角过渡处理,能减少皮带齿面与轮齿啮合过程的剪切应力,避免皮带齿部过早出现开裂、断齿故障,提升传动系统的整体使用寿命。

  设计过程中,首先需要匹配同步带的节距、齿形参数确定轮齿的基准尺寸,保证轮齿与皮带齿槽的啮合侧隙处于合理区间,侧隙过大会导致传动冲击、异响,侧隙过小则会加剧皮带齿面的磨损。轮体的中心安装孔需要与后轮轮毂的安装轴径做公差配合设计,通常采用过渡配合保证安装同轴度,避免轮体旋转过程出现径向跳动,导致皮带偏磨、传动抖动。中心孔周边均匀布置的3个小定位孔,对应轮毂上的定位销柱,安装时能快速定位轮体的周向位置,保证轮体与轮毂的连接螺栓受力均匀,避免高速旋转时螺栓受剪切力断裂。轮缘两侧设置的挡边结构,高度略高于皮带的安装厚度,能防止车辆颠簸、急加速急减速过程中皮带出现轴向窜动、脱带故障,提升传动系统的运行可靠性。

  从安装边界来看,轮体的最大外径由齿数与带轮节距共同决定,设计时需要预留轮体与后平叉、减震器之间的安全间隙,避免车辆满载减震压缩时轮体与周边部件发生运动干涉。轮体的轴向厚度需要匹配所选同步带的宽度,保证皮带与轮齿的啮合接触面积足够,避免单位面积压力过大导致皮带过早磨损。轮体背面的止口结构与轮毂安装面贴合,能保证轮体安装后的端面跳动量控制在允许范围内,通常端面跳动不超过0.1mm,否则会导致皮带运行过程中出现周期性的张紧力波动,加剧皮带疲劳损坏。材料选择上,这类带轮通常采用高强度铝合金经锻压、机加工成型,部分高性能车型会采用钢材制作以提升承载能力,表面做阳极氧化或者镀锌处理,提升耐锈蚀能力与表面硬度,减少轮齿的磨损速率。

  在实际选型匹配时,需要注意该带轮的齿数与主动轮齿数的传动比匹配,不能随意更改齿数配比,否则会导致发动机实际运行转速与设计转速区间偏离,出现动力不足、油耗升高的问题。安装时需要保证主动轮与从动轮的端面处于同一平面,平面度误差过大会导致皮带单边受力,快速出现偏磨断裂。张紧力调整需要符合对应车型的维修参数,张紧力过大会加剧轮齿与皮带的磨损,同时增大轴承的径向负载,缩短轮毂轴承的使用寿命;张紧力过小则会出现传动打滑,加速皮带齿部的磨损,甚至出现跳齿导致配气或者传动错位的严重故障。日常使用中,需要定期检查带轮轮齿的磨损情况,当齿形出现明显磨尖、挡边出现变形磕碰时,需要及时更换带轮,避免皮带运行过程中出现断裂导致车辆失去动力。
