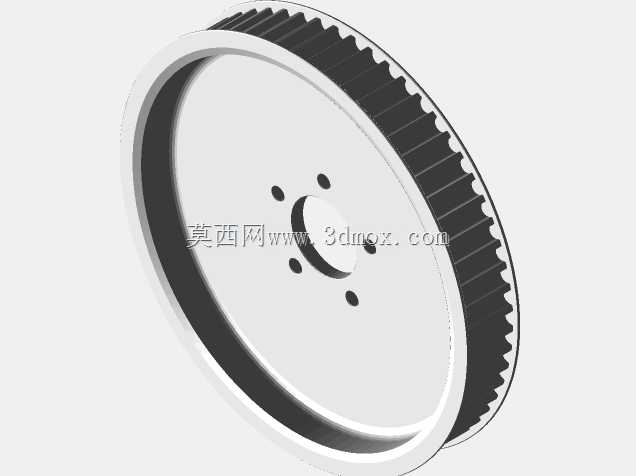

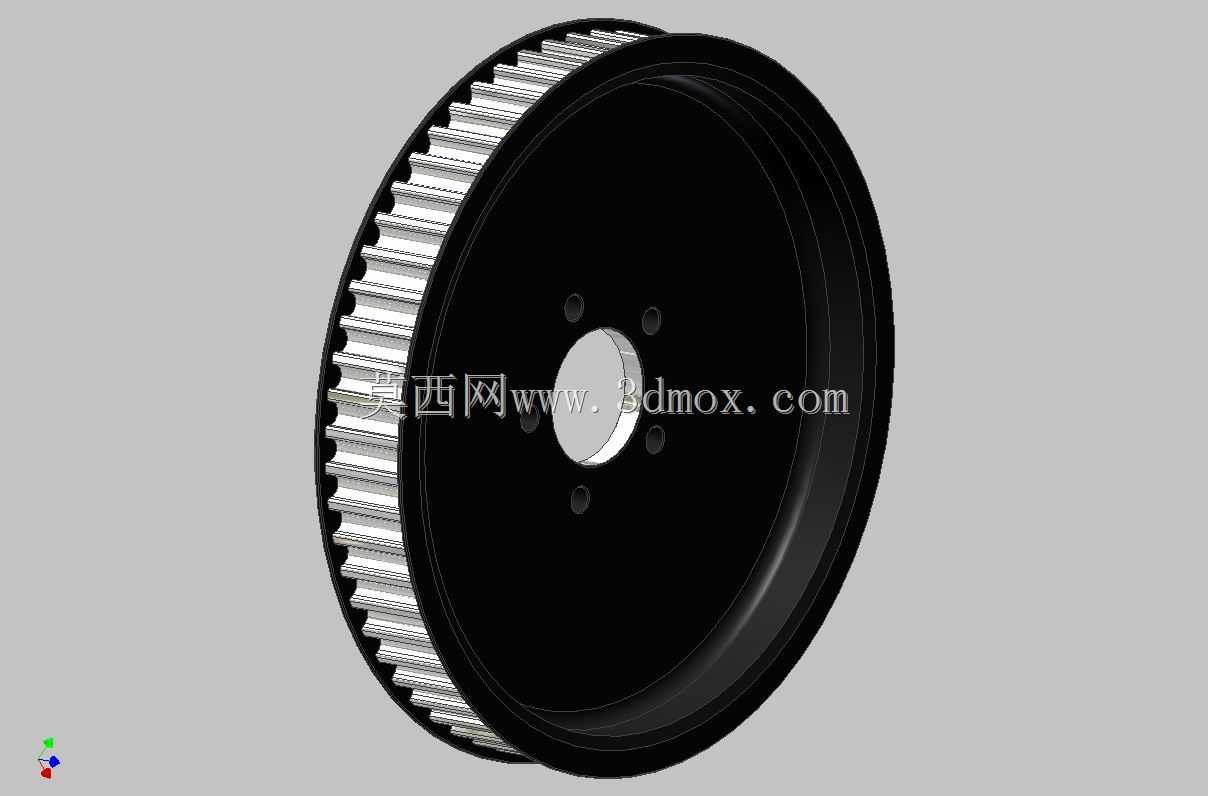

摩托车传动系统61齿同步皮带轮结构

　　在摩托整车传动系统的匹配设计中，后传动皮带轮是衔接动力输出与后轮驱动的核心承载部件，这款61齿的同步皮带轮，主要适配采用齿形同步带传动的踏板及跨骑类摩托车型，相比传统链条传动结构，同步带配合精准齿形的带轮能够实现更低的传动噪音、更长的维护周期，同时避免链条传动需要频繁调整张紧度、润滑甩油的问题，在中小排量通勤摩托、定制改装巡航车型的传动布局中应用十分广泛。从实际装车的功能逻辑来看，该带轮承担着将曲轴端传递过来的转速按照固定传动比降速增扭的作用，61齿的齿数设定是结合前端主动小带轮的齿数匹配而来，能够对应特定车型的终传比需求，保证车辆在常用车速区间内发动机处于经济转速区间，兼顾起步扭矩输出与高速巡航的燃油经济性。

　　齿形部分采用与同步带齿廓完全契合的渐开线齿形设计，齿侧间隙控制在合理公差范围内，既能够保证带齿与轮齿啮合过程中无卡滞、无滑动，实现精准的同步传动，也能避免间隙过小导致的传动阻力增大、带齿异常磨损问题。带轮的主体结构采用辐板式设计，外圈为带齿的啮合区域，中间设置环形减重凹槽，在保证整体结构强度的前提下尽可能降低旋转件的自重，减少传动系统的转动惯量，提升油门响应的灵敏性。中心安装区域设置有与后轮轮毂定位台匹配的中心孔，周围均匀分布的安装孔位对应轮毂的固定螺栓，安装时通过螺栓将带轮与轮毂从动法兰刚性连接，中心孔与轮毂定位轴的配合采用过渡配合公差，保证带轮旋转时的同轴度，避免高速转动时出现径向跳动导致皮带偏磨、传动抖动的问题。

　　带轮的轮缘两侧设置有高出齿顶的挡边结构，能够限制同步带在运转过程中的轴向窜动，避免皮带脱出带轮引发传动失效，挡边的高度经过实际装车验证，既能够起到可靠的限位作用，也不会与周边的后平叉、刹车组件等结构发生运动干涉。从设计思路的角度出发，这款带轮在建模阶段首先确定了核心的安装边界尺寸：中心安装孔的直径、安装螺栓的孔位分布圆直径、带轮的总厚度、齿圈的节圆直径都是优先锁定的参数，这些尺寸直接决定了带轮能否与现有车型的轮毂、后平叉空间、皮带宽度匹配。齿形部分的建模严格遵循同步带轮的齿廓标准，齿距、齿高、齿顶圆弧、齿根圆角都按照对应型号同步带的啮合要求设定，齿根位置设置合理的圆角过渡，避免应力集中导致带轮在承受大扭矩冲击时出现齿根断裂的问题。

　　带轮的非配合面做了轻量化的挖槽设计，挖槽的深度和分布经过强度校核，保证在承受最大输出扭矩的工况下，带轮的辐板部分不会出现形变，同时旋转动平衡也能控制在合理范围内，减少高速运转时的车身震动。在实际的设备选型与改装应用中，这款带轮的安装边界需要重点核对三个维度：一是中心安装孔与轮毂定位轴的配合尺寸，必须保证同轴度公差符合要求；二是安装孔的分布圆直径与孔位数量，要和轮毂的固定螺栓完全对应；三是带轮的齿形、节圆直径要和所用的同步带参数完全匹配，同时带轮的安装位置要保证与前端主动带轮处于同一平面，平面度误差控制在允许范围内，否则会加剧皮带的单边磨损，缩短传动系统的使用寿命。另外，带轮的轴向总厚度要匹配后平叉的安装间隙，避免装车后带轮与平叉侧板、刹车卡钳等部件发生剐蹭。在日常的传动系统维护中，这款带轮的齿面磨损情况是重点检查项，当齿形出现明显磨尖、挡边出现磕碰变形时，需要及时更换带轮，同时匹配检查同步带的磨损状态，避免出现传动打滑、动力中断的故障。
